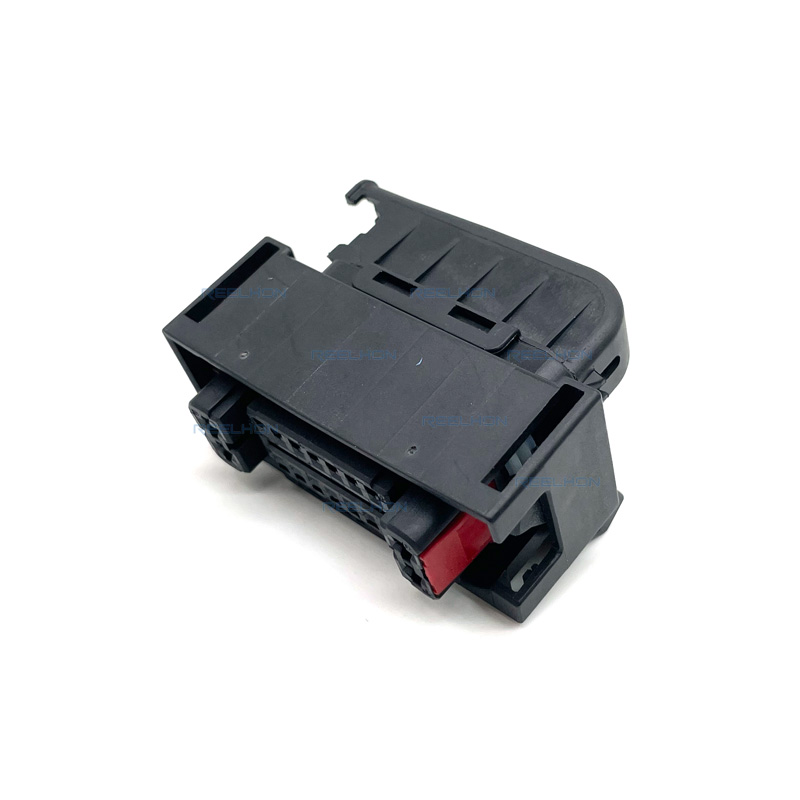

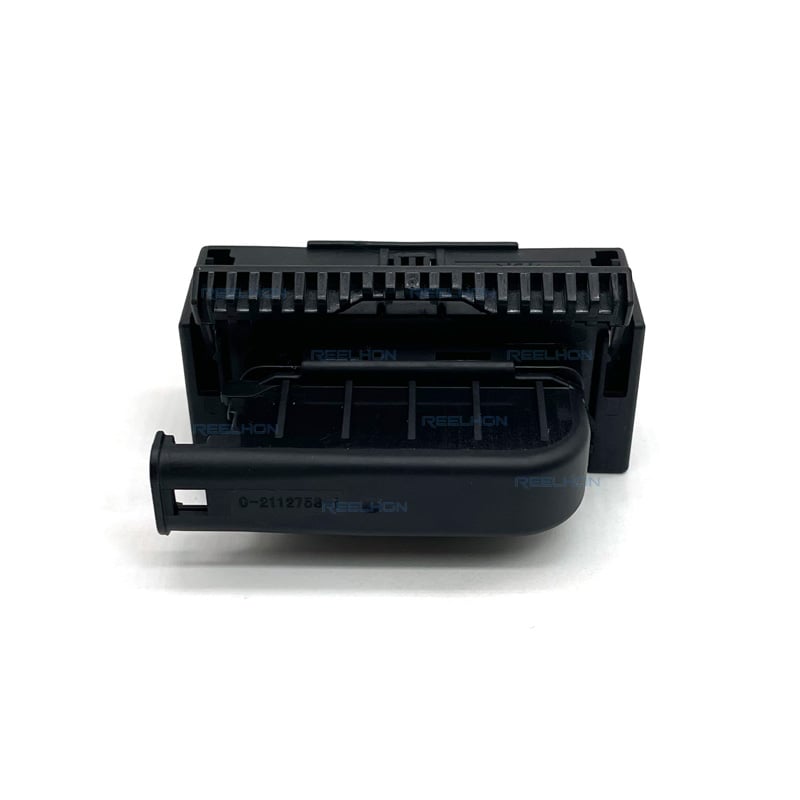

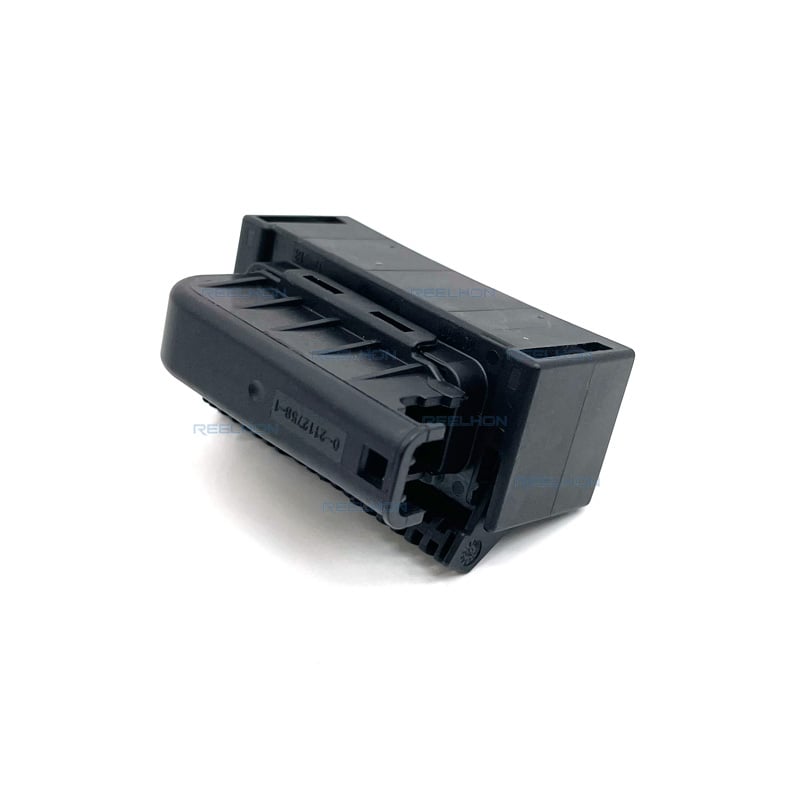

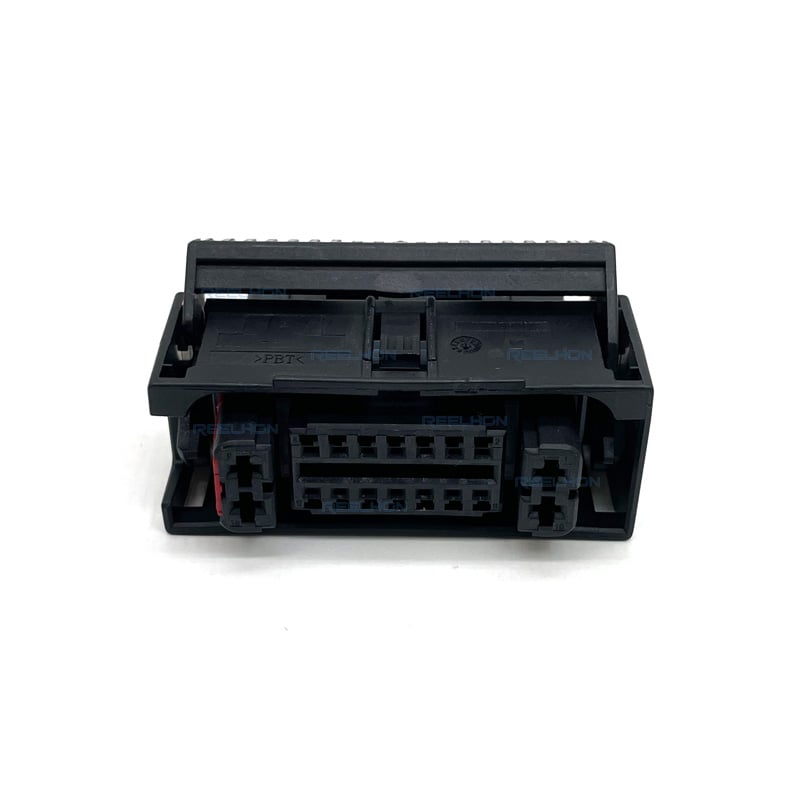

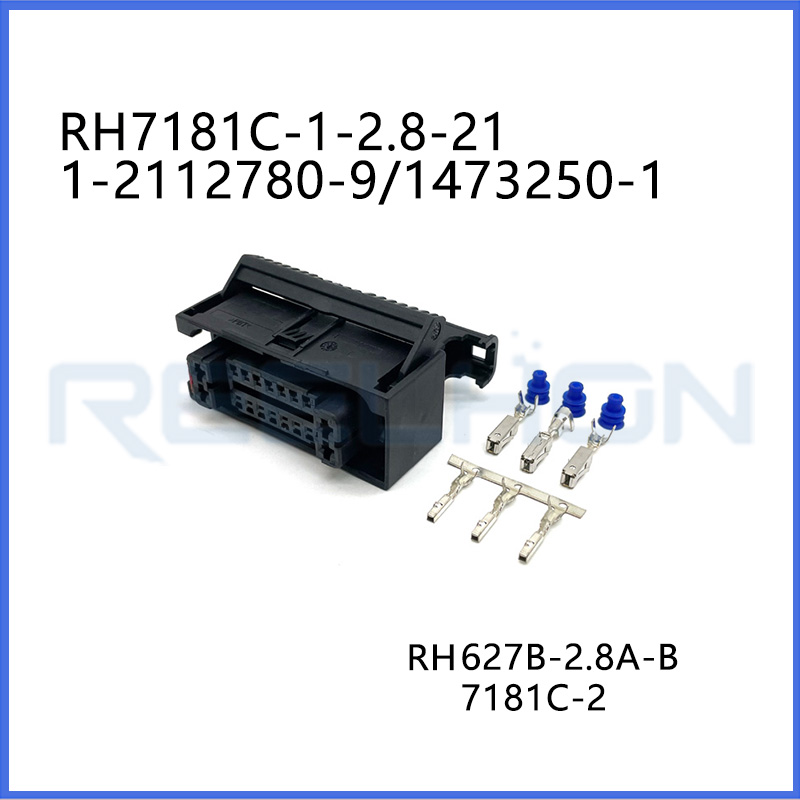

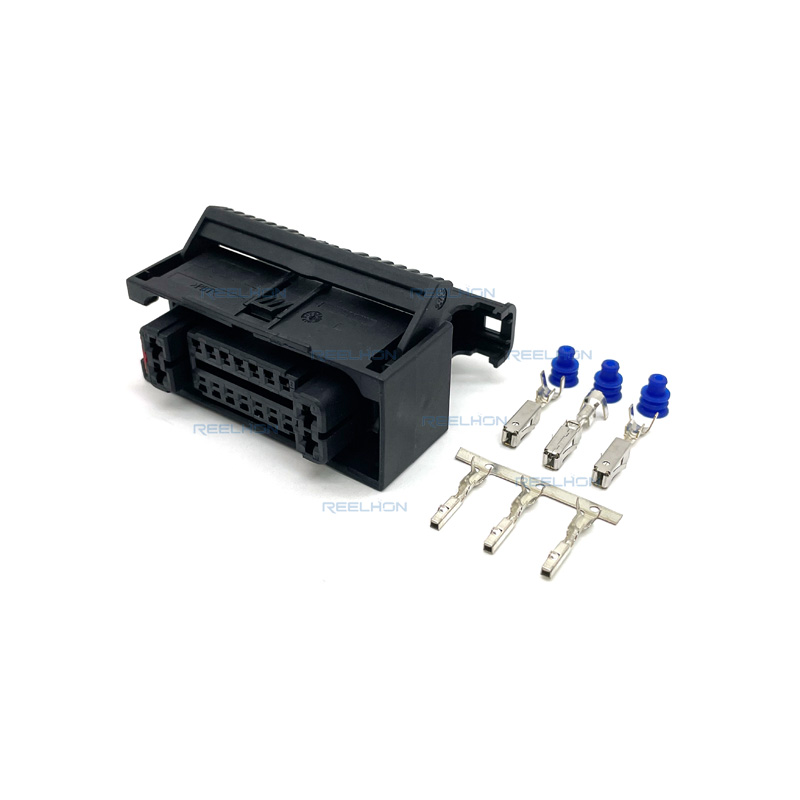

1-2112780-9, 18-контактен женски сглобяем жилен сноп, автомобилен конектор, електрически гнездо за автомобилни кабели

Сборът от 18-позиционен смесен гнездов корпус е уплътнен автомобилно женски терминален корпус от системата за съединители AMP MCP, AMP MCP хибриди. Той е предназначен за системи за свързване „жица към платка“ и „жица към жица“. Корпусът има правоъгълна форма, е от тип хибридни съединители и има разстояние между централните оси от 3,5 мм [0,138 инча]. Съединителят е предназначен за монтиране върху кабел (свободно окачен) с ъгъл на излизане на жицата от 180°. Основният цвят на продукта е черен. Продуктът е изработен от PBT материал, подсилен със стъкло. Този корпус поддържа номинално напрежение от 12 V и има класификация по напрежение под 50 V. Работният температурен диапазон на корпуса е от -40°C до +130°C. Степента на защита е IPX9K.

Запечатаният корпус на гнездото се използва за връзка на устройства. Той представлява многокомпонентна сглобка, състояща се от горен и долен корпус, като долният корпус освен това обхваща и първото заключване. Второто заключване се доставя отделно и се монтира след монтирането на женските контакти. Други компоненти са радиалното уплътнение и семейството уплътнения заедно с капака. Заключването с корпуса на пиновете се осъществява чрез лост, който същевременно служи и като водач при съединяване и разделяне. Корпусът на гнездото се доставя като напълно сглобена част (без женски контакти и второто заключване, които се доставят отделно), с лоста в крайно заключено положение. След монтирането на корпуса на гнездото заедно с контактите се монтира второто заключване и лостът се привежда в предварително заключено положение. По желание може да се монтира капак с кабелен изход под ъгъл 90 градуса от лявата или дясната страна. В комбинация с кабелна стега капакът също изпълнява функцията на защита от натоварване на свързващия кабел. Областта на приложение на корпуса на гнездото е автомобилната/мотоциклетната техника и влажни помещения.

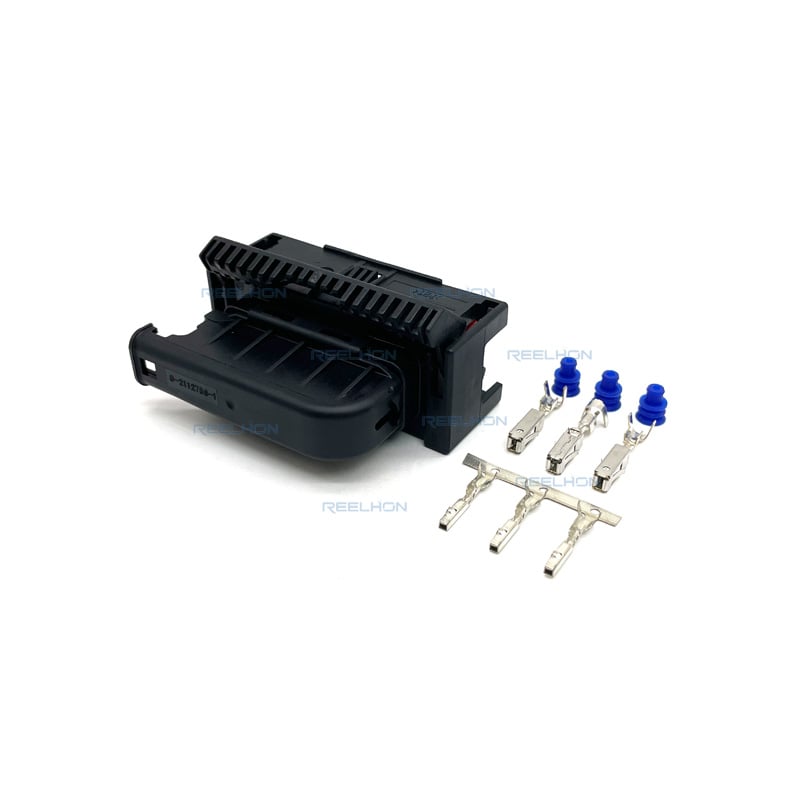

За корпуса на гнездото с 18 позиции подходящите контакти включват MCON-1.2 CB (0,35 – 0,75 mm², диаметър на изолацията 1,1 – 1,9 mm) и 2,8 mm плосък сензорен контакт (SWS) (1,5 – 2,5 mm², диаметър на изолацията 2,2 – 3,0 mm). Корпусът използва семеен уплътнител и радиален уплътнител за постигане на водонепроницаемост.
Що се отнася до силите за вмъкване и задържане на контактите, прилагат се следните стойности: минималната сила за изтегляне на основния блокиращ механизъм е 40 N за MCON-1.2 и 60 N за 2,8 mm SFC; минималната сила за изтегляне на вторичния блокиращ механизъм е 60 N за MCON-1.2 и 100 N за 2,8 mm SFC. За контакти с напречно сечение на кабела < 0,75 mm² минималната сила за задържане на основния фиксиращ механизъм трябва да бъде поне равна на силата за изтегляне от опресованата част на кабела според DIN IEC 352 част 2.

Динамичното изпитване на напрежение включва синусоидални трептения от 50 Hz до 500 Hz при ускорение 20,0 g, 3×20 ч, наложени върху температурна промяна от 25 °C до +100 °C, както и удари с ускорение 30 g, синусоидална полу-вълна с продължителност 6 ms, 1000 удара по всяка ос и посока. По време на трептене контактното съпротивление не трябва да надвишава следните граници спрямо първоначалната стойност: оловно-касиево покритие — 3,5×, сребърно покритие — 3,0×, златно покритие — 2,0×. Не е допустимо никакво механично повреждане. Допустимото прекъсване на тока е < 200 нс; прекъсването се определя като момент, в който контактното съпротивление надвишава 150 Ω.

Изискванията за водонепроницаемост се проверяват чрез серия от изпитания. Изпитанието за температурен шок се провежда за 144 цикъла от -40 °C до +130 °C, всеки по 15 минути, с време за превключване максимум 10 секунди. Потапянето при ниско атмосферно налягане се извършва при 60 kPa в продължение на 30 минути. Изпитанието във водна баня се състои от 5 цикъла, като всеки цикъл включва потапяне в гореща вода при 65±5 °C и в студена вода при 0±3 °C, по 1 час на всяка температурна стъпка. Изпитанието за термичен шок използва 10 цикъла: въздушна температура 120 °C в продължение на 15 минути, след което водна температура 0 °C в продължение на 2 минути. Изпитанието за солен разпръснат спрей се провежда за 6 цикъла, като всеки цикъл се състои от 8 часа разпръскване и 16 часа почивка. Изпитанието за степен на защита/парен струйен поток се провежда по начин, аналогичен на IPX9K: парен струен поток при налягане 80 bar и температура 80 °C, разстояние 100–150 mm, продължителност на изпитанието — 30 секунди за всяка страна при ъгли 0°, 30°, 60° и 90°, повторено три пъти. Изискване: нито един вид среда не трябва да проникне в конектора; изолационното съпротивление трябва да е > 100 MΩ, а функционирането на елементите за фиксиране и освобождаване трябва напълно да се запази.
Корпусът на гнездото е подлежащ на поддръжка. Методът на опаковка е кутия с количество за опаковане 320.

Съответствие с екологичните и регулаторните изисквания: Съответства на EU RoHS (2011/65/EU); Съответства на Директива на ЕС за електрически и електронни уреди (ELV) 2000/53/ЕО; Китайски RoHS 2: Няма ограничени вещества над праговата стойност; Регламент на ЕС REACH (ЕО) № 1907/2006: Не съдържа SVHC по REACH (Кандидат-списък на ECHA от февруари 2026 г. (253)); Съдържание на халогени: Ниско съдържание на халогени – Br, Cl, F < 900 ppm за хомогенен материал, а също така без BFR/CFR/PVC; Възможности за процеса на лепене с оловно-калиев сплав: Неподходящ за процеса на лепене с оловно-калиев сплав.
