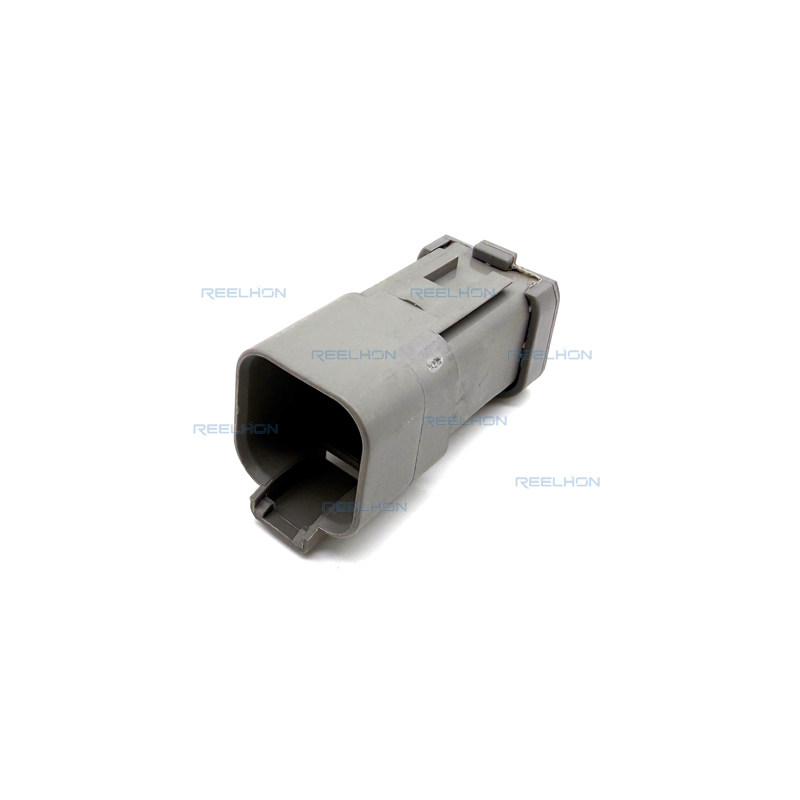

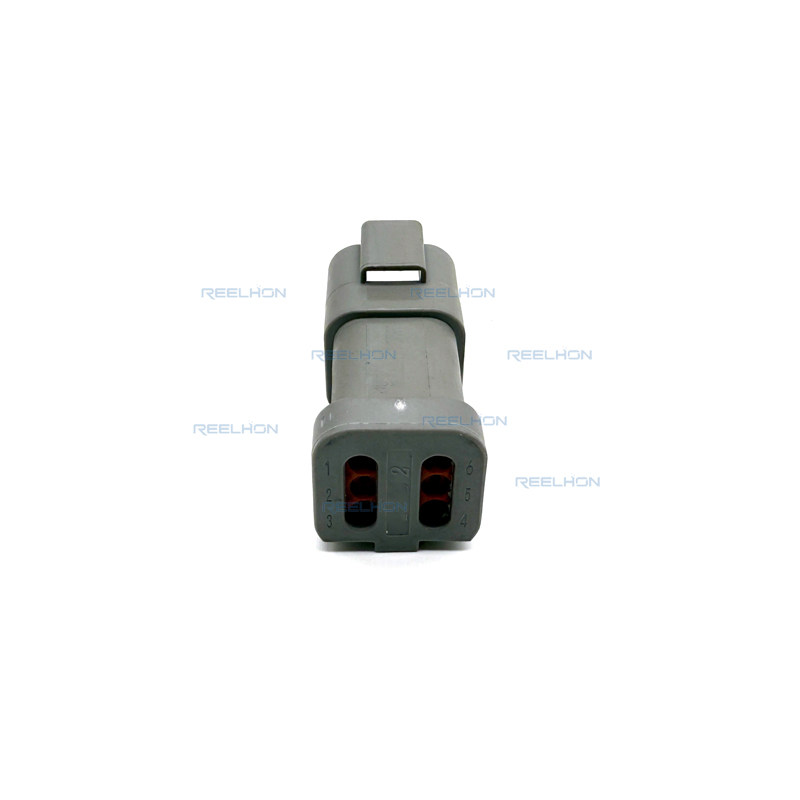

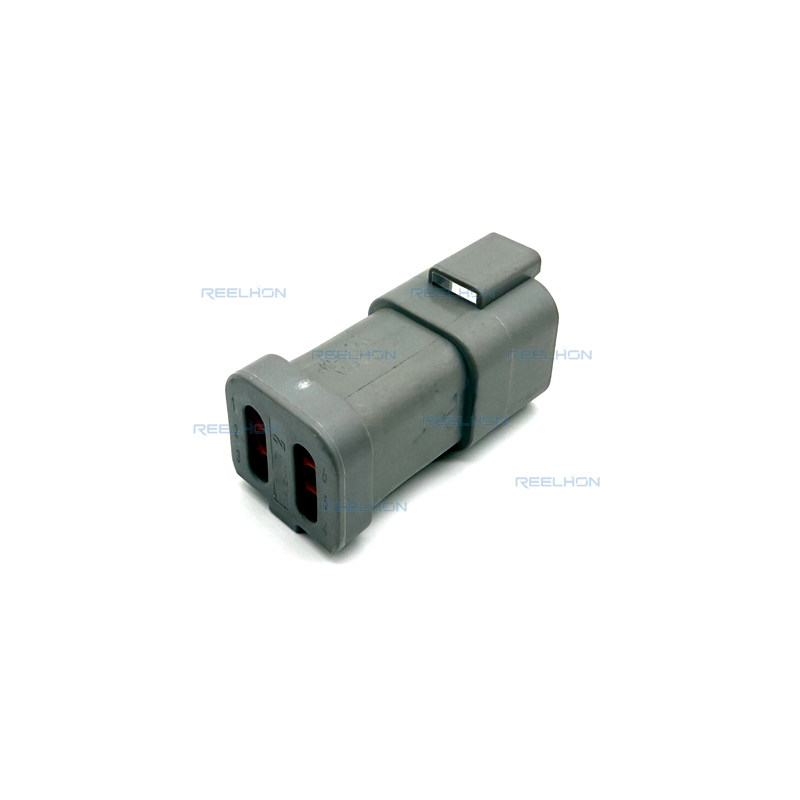

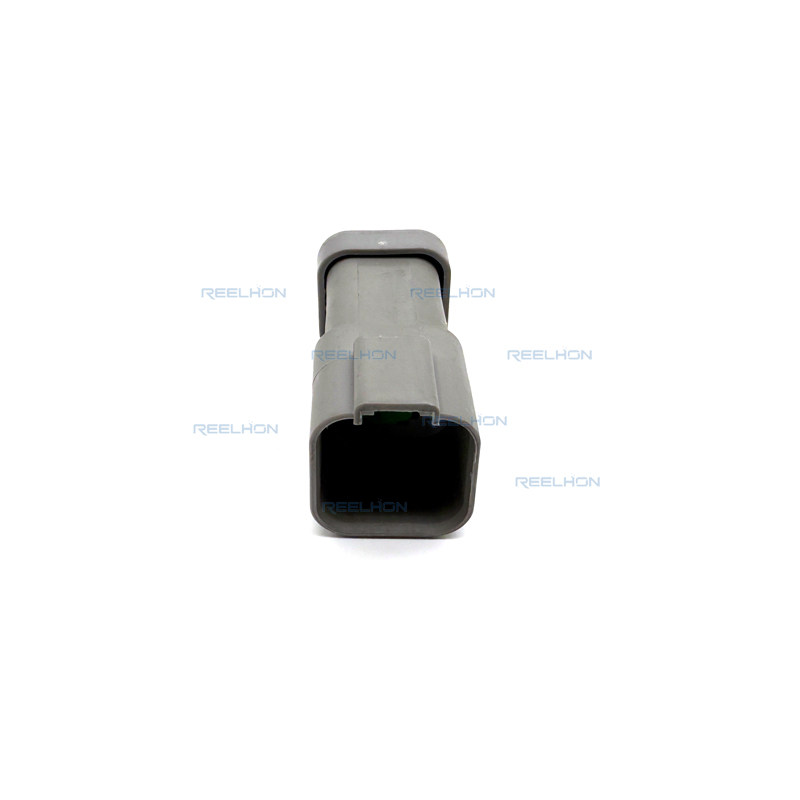

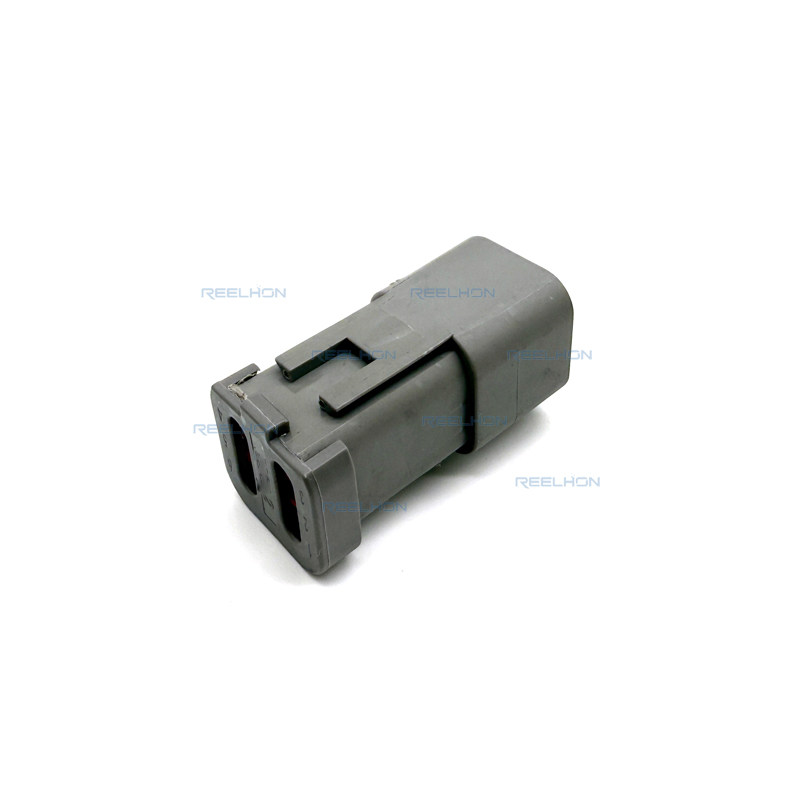

7062G-1.5-11/DT04-6P-E003 Penyambung Elektrik Automotif Lelaki 6 Pin dengan Sentuhan Tembaga untuk Kereta

1. Ciri Jenis Produk

Sambungan elektrik automotif lelaki tahan lasak profesional ini, model 7062G-1.5-11 / DT04-6P-E003, secara rasmi diberi nombor bahagian dalaman TE sebagai DT04-6P-E003 dan huraian dalaman sebagai REC, 6P, GRY, N, CAP. Ia merupakan sebahagian daripada siri sambungan automotif standard DT, direka khas untuk litar kuasa kenderaan dan sistem saling sambung elektrik di dalam kenderaan. Sambungan ini mempunyai struktur pepejal segi empat tepat yang ketat, direka khusus semata-mata untuk sambungan pendawaian automotif tanpa fungsi gangguan isyarat bercampur atau hibrid. Ia merupakan rumah standard yang secara eksklusif disesuaikan khas untuk terminal lelaki, dilengkapi dengan struktur kalis air terpadu kilang asal yang boleh disegel sepenuhnya, serta sangat sesuai untuk keadaan kerja ekstrem seperti suhu tinggi di ruang enjin, lumpur pada rangka kenderaan, rendaman air hujan dan pengumpulan habuk. Kaitan penguncian utama dibentuk secara menyeluruh bersama badan rumah, menampilkan daya cengkaman yang kuat serta prestasi anti-getaran dan anti-longgar untuk pemanduan kenderaan jangka panjang. Dengan menggunakan sistem sambungan wayar-ke-wayar yang matang, ia mewujudkan sambungan ujung-ke-ujung yang boleh dipercayai dan pengaliran yang stabil antara dua bahagian wayar dan kabel automotif, sepenuhnya mematuhi piawaian industri automotif SAE, serta sesuai untuk pemasangan kenderaan asal oleh pengilang (OEM), pengeluaran pukal di kilang harness pendawaian, dan penyelenggaraan penggantian pasaran sekunder.

2. Ciri-ciri Konfigurasi

Sambungan automotif lelaki ini menggunakan konfigurasi industri modular yang dioptimumkan dengan pengukuhan penutup hujung yang telah diubahsuai secara praktikal, yang secara berkesan mengukuhkan ketegangan keseluruhan, prestasi kalis debu dan kestabilan penyegelan kalis air bagi badan sambungan. Rongga dalaman direka bentuk tanpa kedudukan rongga kosong, memaksimumkan penggunaan ruang struktur dalaman tanpa jurang berlebihan, seterusnya mengelakkan pemendapan debu dan risiko tersembunyi litar dalaman pendek. Sambungan ini dilengkapi dengan 6 kedudukan pemasangan wayar piawai yang berasingan, disusun secara saintifik dalam 2 baris selari seragam, dengan jarak pusat dan jarak baris yang tepat serta piawai. Setiap saluran konduktif dalaman dipisahkan secara berasingan, tanpa saling ganggu arus atau gangguan isyarat semasa operasi beban tinggi jangka panjang. Susunan keseluruhan adalah kemas dan piawai, sesuai dengan peralatan pemasangan loji kabel automatik untuk pengeluaran massa, serta memudahkan penyambungan pantas secara manual, pemeriksaan pemasangan wayar dan penyelenggaraan di lokasi dalam senario baiki kereta, sehingga meningkatkan secara ketara kecekapan kerja pemasangan wayar secara keseluruhan.

3. Ciri-Ciri Elektrik

Dilengkapi dengan prestasi elektrik menyeluruh berstandard tinggi, penyambung ini menyokong pelbagai senibina voltan nominal automotif utama, termasuk 12 V, 24 V dan 48 V, sepenuhnya sesuai dengan semua jenis kereta penumpang, kenderaan komersial, kenderaan tenaga baharu dan jentera kejuruteraan dalam sistem bekalan kuasa rendah di atas kenderaan. Voltan operasi yang tahan lama dan stabil mencapai 250 V VDC dan 250 V VAC, yang mampu menanggung secara berterusan dan selamat penghantaran kuasa berbeban tinggi dalam jangka masa panjang bagi modul elektrik utama kenderaan. Pin lelaki tembaga berkualiti tinggi yang terpasang di dalamnya mempunyai kecekapan pengaliran elektrik yang sangat baik, dengan kadar arus sentuh maksimum yang selamat sehingga 13 A, menyokong secara stabil litar pengagihan kuasa automotif, komponen elektrik bantu enjin, modul kawalan badan dan bekalan kuasa peralatan berarus tinggi. Struktur pengalir dalaman mempunyai rintangan sentuh yang sangat rendah, kekonduksian haba yang stabil, tiada pemanasan berlebihan, tiada pelemahan kuasa, serta secara berkesan menjamin operasi litar kuasa automotif yang selamat dan bebas daripada kegagalan dalam jangka masa panjang.

4. Ciri-Ciri Badan

Keseluruhan rumah penyambung diacukan secara bersepadu dengan bahan mentah plastik kejuruteraan berkualiti tinggi PA GF yang diperkukuhkan dengan gentian kaca, dengan tekstur yang padat, kekuatan mekanikal yang tinggi, permukaan yang licin dan bebas jerangka, tiada ubah bentuk serta tiada perbezaan warna. Warna industri utama asal ialah kelabu praktikal, yang tahan terhadap habuk, minyak dan kakisan, sukar pudar serta tidak mudah reput dalam persekitaran kenderaan yang kompleks. Reka bentuk sudut keluar kabel lurus piawai 180° digunakan, menjadikan susunan loji kabel di dalam kenderaan kemas dan teratur, menjimatkan ruang pemasangan terhad didalam badan kenderaan, serta mengelakkan kerosakan lenturan dan kausan akibat mampatan pada kabel. Rumah ini mempunyai rintangan hentaman, rintangan mampatan, rintangan suhu rendah dan rintangan penuaan suhu tinggi yang sangat baik, tahan terhadap hakisan minyak enjin, udara lembap, sinaran ultraungu dan getaran kuat, serta mampu mengekalkan kestabilan struktur sepenuhnya dalam semua persekitaran kerja kenderaan yang kompleks sepanjang tahun.

5. Ciri-ciri Sentuh

Dipadankan dengan kontrak lelaki jenis pin tembaga berketepatan tinggi dan berkelulusan tinggi, menggunakan spesifikasi kontrak piawai industri Saiz 16 yang diseragamkan, diameter pin pelarasan yang tepat ialah 1.59 mm, yang sesuai secara sempurna dengan saiz dok terminal betina sokongan, memastikan pelarasan yang tepat dan penyambungan yang ketat. Pin lelaki diproses melalui teknologi elektroplating berketepatan tinggi, mempunyai rintangan pengoksidaan yang kuat, rintangan kakisan dan rintangan suhu tinggi, serta mengekalkan prestasi pengaliran elektrik yang stabil dan cekap dalam persekitaran di bawah bonet yang lembap, berdebu dan berminyak. Struktur kontrak dioptimumkan dengan kekukuhan struktur yang tinggi, tidak mudah terdeformasi atau membengkok selepas sambungan dan pencabutan berulang-ulang. Ia mampu mengekalkan keadaan dok yang stabil di bawah getaran hentaman kenderaan jangka panjang, secara berkesan mengelakkan sentuhan buruk, kegagalan bekalan kuasa dan gangguan isyarat, serta memastikan penghantaran kuasa litar automotif yang berterusan dan stabil sepanjang tahun.

6. Dimensi

Dibuat dengan acuan suntikan khas automotif berketepatan tinggi, semua dimensi dikawal secara ketat mengikut piawaian kilang asal siri DT. Data dimensi terperinci distandardkan: ketinggian penyambung ialah 24.16 mm, panjang keseluruhan produk ialah 47.19 mm, lebar produk ialah 20.83 mm, jarak langkah garis tengah dalaman ialah 3.81 mm, dan jarak antara baris ialah 4.45 mm. Ia menyokong julat diameter penebat yang serasi dari 2.23 mm hingga 3.68 mm, sepadan dengan kebanyakan spesifikasi harness wayar automotif utama. Saiz keseluruhan adalah padat dan munasabah, sesuai untuk pemasangan di celah sempit ruang enjin kenderaan, kotak elektrik sasis, dan kedudukan wayar badan. Semua dimensi sangat boleh saling bertukar ganti dengan penyambung DT04-6P-E003 asal, tiada keperluan untuk menggantikan perkakasan, boleh dipasang secara langsung (plug and play) untuk penggantian dan pemasangan pukal.

7. Syarat Penggunaan

Sambungan automotif lelaki ini mempunyai kebolehsesuaian persekitaran suhu ultra-lebar yang sangat baik, dengan julat suhu pengoperasian profesional dari -55 °C hingga 125 °C, sesuai untuk persekitaran musim sejuk utara yang membeku ekstrem dan radiasi haba suhu tinggi jangka panjang di ruang enjin pada musim panas. Dengan penarafan kalis air dan kalis debu dua tahap tinggi IP68 dan IP6K9K, sambungan ini mampu sepenuhnya menahan rendaman hujan lebat, pembilasan dengan pistol air bertekanan tinggi, penembusan lumpur, pemendapan debu pasir serta pencemaran minyak. Ia menyokong operasi stabil jangka panjang dalam pemasangan wayar sasis terbuka, kawasan bersuhu tinggi di sekitar enjin, litar lampu kenderaan luaran dan kedudukan keras lain, tanpa retak pada badan, penuaan pada bahagian kedap atau kegagalan konduktif, serta mempunyai jangka hayat yang panjang.

8. Ringkasan Atribut Utama

penyambung kuasa automotif lelaki berwarna kelabu dua baris 6-pin, model 7062G-1.5-11 / DT04-6P-E003, rumah siri standard TE DT untuk terminal lelaki, rekabentuk penutup hujung dengan penyegelan ditingkatkan, tiada rongga kosong, sambungan wayar-ke-wayar, pelbagai voltan universal 12/24/48 V, rintangan voltan tinggi 250 V, arus maksimum 13 A dengan kontak pin tembaga, diameter pertemuan 1,59 mm, bahan rumah diperkukuh dengan poliamida berpengisi kaca (PA GF), saluran keluar wayar lurus 180°, pempolaran untuk mengelak sisipan salah, jaminan kedudukan terminal, pelepasan tegangan dengan aksesori, pemasangan wayar tanpa sokongan (free-hanging), kalis air IP68/IP6K9K, rintangan suhu luas dari -55°C hingga 125°C, sepenuhnya mematuhi piawaian SAE J2030 dan UL94 untuk bahan tahan api, rintangan getaran tinggi, penyambung lelaki khusus untuk litar kuasa automotif.

9. Panduan Aplikasi

Terutamanya digunakan untuk litar pengagihan kuasa utama automotif, pemasangan wayar kuasa unit kawalan enjin, sistem kuasa bantu voltan rendah kenderaan tenaga baharu, sambungan elektrik sasis kenderaan lori dan jentera kejuruteraan, pemasangan wayar modul arus tinggi badan kenderaan, pemasangan loji lampu kalis air luar bangunan dan senario litar kuasa lain. Secara meluas digunakan pada kereta penumpang, kenderaan komersial, jentera pertanian, jentera pembinaan dan kenderaan khas. Sesuai untuk kilang sokongan kenderaan penuh OEM, pengilang pemprosesan loji wayar profesional, perniagaan grosir komponen automotif, bengkel pembaikan dan penyelenggaraan automotif, serta projek pembaharuan elektrik peralatan mekanikal bagi tujuan pembelian pukal dan penggunaan padanan.

10. Nota Pemasangan

Sebelum pemasangan, periksa keteguhan rumah PA GF, cincin getah kedap, dan pin lelaki tembaga untuk memastikan tiada deformasi, tiada pengoksidaan dan tiada kerosakan. Jajaran struktur anti-silap masuk berpolarisasi dengan tepat semasa operasi untuk mengelakkan pemasangan songsang dan pemasangan yang salah. Tekan penyambung dengan kuat sehingga mekanisme kunci terpadu mengeluarkan bunyi 'klik' ketat untuk mengesahkan kunci sepenuhnya. Sesuaikan diameter penebat wayar dalam julat 2.23–3.68 mm untuk proses krimping; jangan gunakan wayar di luar spesifikasi yang sesuai. Jangan melebihi beban arus maksimum 13 A untuk mengelakkan haba berlebihan pada litar. Pelepasan tegangan perlu dipasang dengan aksesori yang sepadan untuk mengelakkan tarikan wayar dan kejatuhan terminal. Selepas pemasangan, uji prestasi kalis air dan ketegaran sambungan untuk memastikan operasi jangka panjang yang stabil.

11. Pematuhan dan Piawaian

Keseluruhan badan menggunakan bahan poliamida berpenguat gentian kaca (PA GF) berprestasi tinggi, yang lulus ujian nyalaan ketat 12 mm mengikut piawaian keselamatan rintangan nyalaan UL-94. Semua produk sepenuhnya mematuhi spesifikasi industri aksesori elektrik automotif antarabangsa SAE J2030. Prestasi kalis air, kekuatan mekanikal, keselamatan elektrik dan rintangan suhu telah lulus pengujian pihak ketiga yang berwibawa, mencapai gred kalis air profesional IP68 dan IP6K9K. Semua proses pengeluaran mematuhi piawaian perlindungan alam sekitar automotif, tidak toksik dan bebas pencemaran. Produk siap dikepung dalam kotak eksport yang kalis lembap, kalis habuk dan tahan hentaman, sesuai untuk pengangkutan logistik antarabangsa merentasi sempadan serta penyimpanan stok dalam gudang berskala besar, dengan kelayakan pematuhan yang lengkap dan jaminan kualiti yang boleh dipercayai.
