هارنس سیم‌کشی مونتاژ زنگ‌دار با ۳۴ پین، مدل ۱۷۴۰۴۷-۲/۷۲۰۱C-۱-۲۱، اتصال‌دهنده خودرویی، سوکت سیم‌های برق خودرو

(۱) مرور کلی

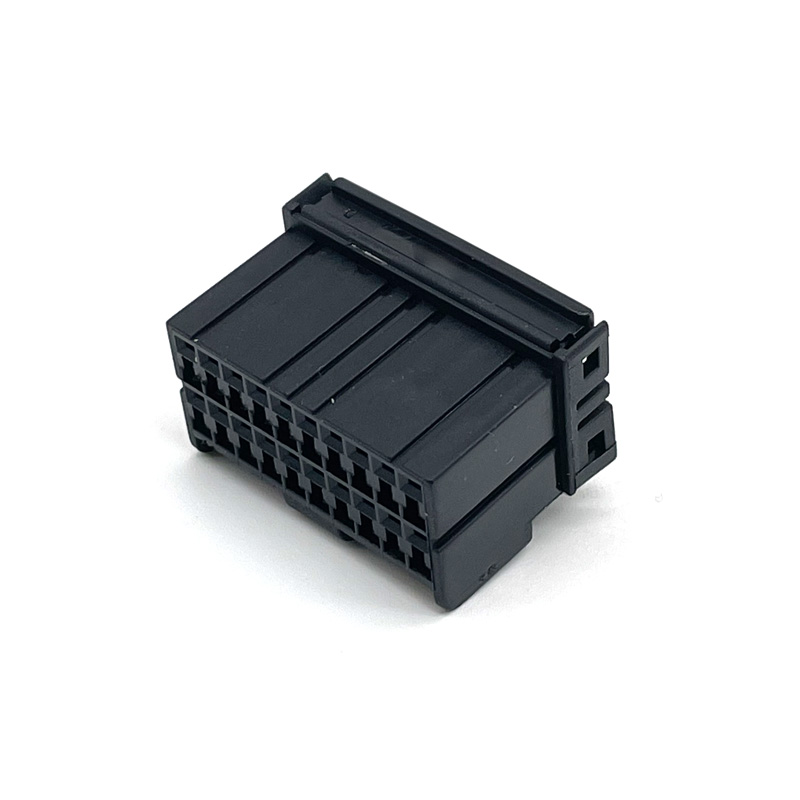

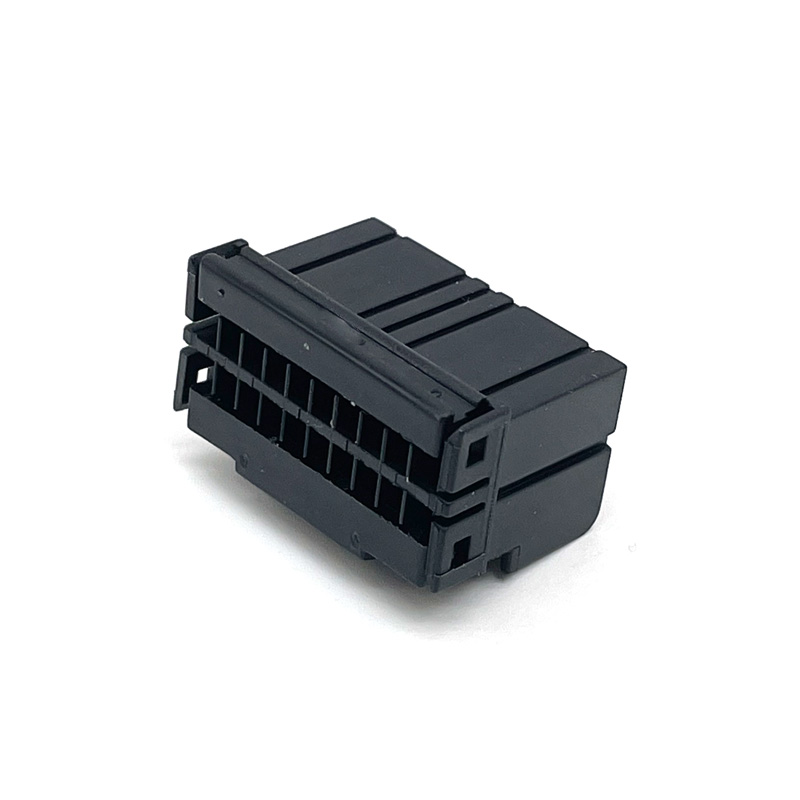

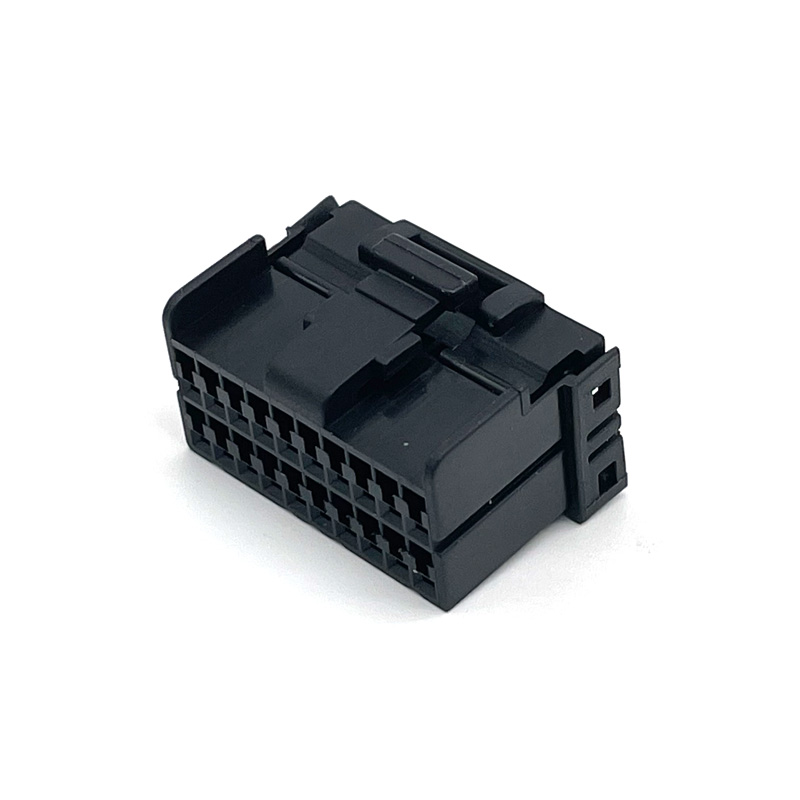

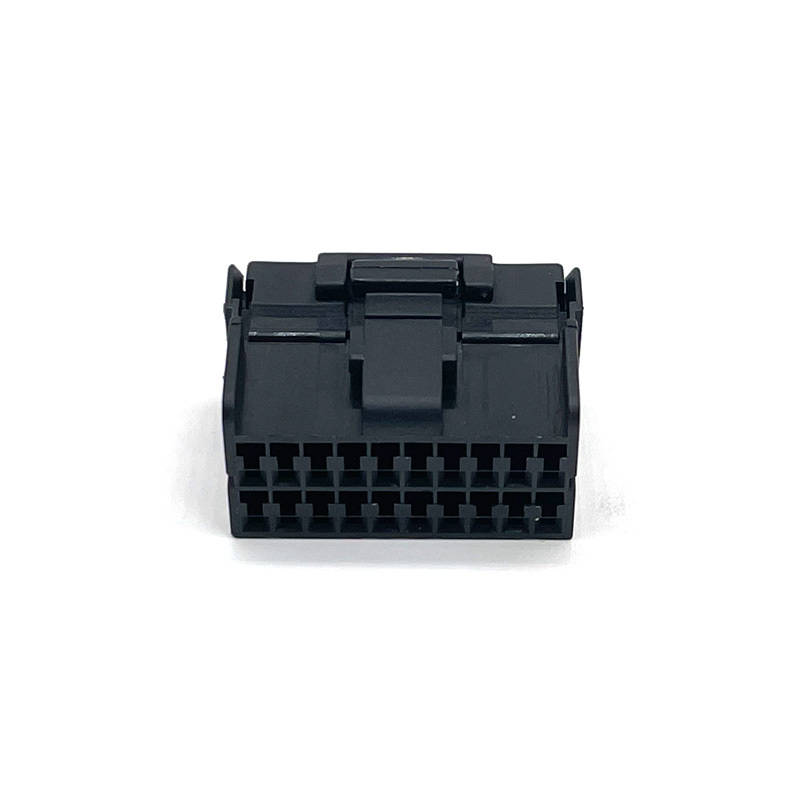

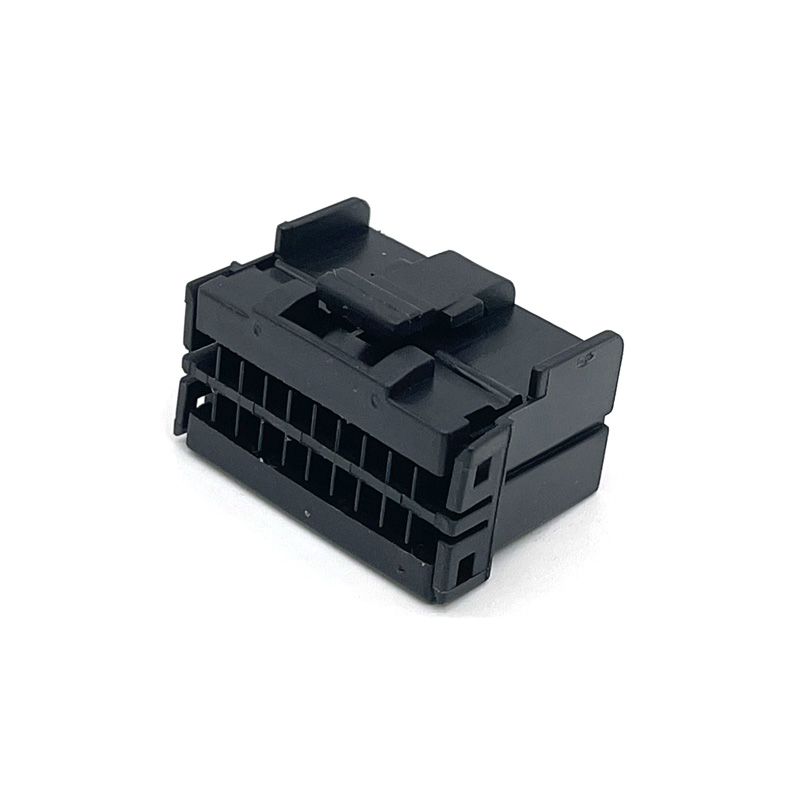

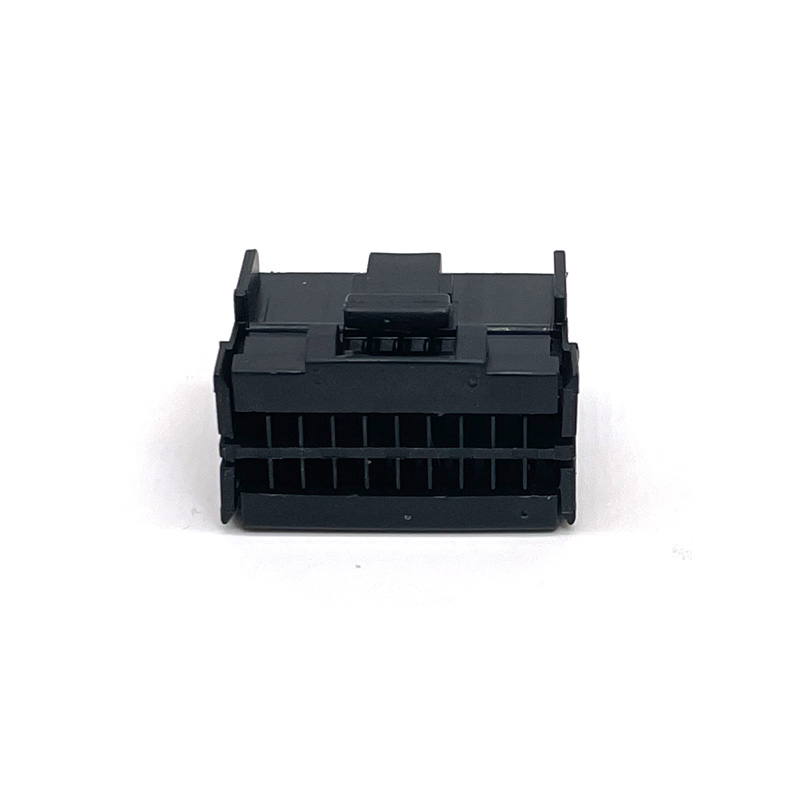

پلاگین ۰۴۰ مالتی‌لاک ۲۰ پین (شماره‌ی داخلی TE: ۱۷۴۰۴۷-۲) یک پلاگین ۲۰ موقعیتی از خانواده‌ی اتصال‌دهنده‌های ورودی/خروجی مالتی‌لاک سری .۰۴۰ است. این سیستم اتصال‌دهنده شامل اتصال‌دهنده‌های سری .۰۴۰ برای مدارهای سیگنال و اتصال‌دهنده‌های .۰۷۰ برای مدارهای توان می‌باشد. این محصول برای کاربردهای خودرویی طراحی شده و یک سیستم اتصال‌دهنده‌ی سیم-به-سیم یا سیم-به-برد است. بدنه‌ی آن قادر به پذیرش کنتاکت‌های دریافتی (ریستیپل) می‌باشد.

(۲) ویژگی‌ها و الزامات کلیدی

ویژگی‌های نوع محصول:

شکل اتصال‌دهنده: مستطیلی (بر اساس طراحی استاندارد مالتی‌لاک)
اتصال‌دهنده‌ی ترکیبی برد: خیر (موقعیت‌های اختصاصی سیگنال، اما می‌تواند با اتصال‌دهنده‌های .۰۷۰ برای پیکربندی‌های ترکیبی، بسته به قابلیت سیستم، ترکیب شود)
نوع اتصال‌دهنده و بدنه: بدنه‌ی پلاگین
قابل دربست کردن: مشخص نشده (غیرمحکم‌شده بر اساس طراحی معمول چندقلابی)
ویژگی اصلی قفل‌کننده: مکانیزم قفل‌کننده پایه
سیستم اتصال‌دهنده: سیم به سیم / سیم به برد
اتصال‌دهنده و تماس‌دهنده به چه چیزی متصل می‌شوند: سیم و کابل

ویژگی‌های ساختاری:

تعداد موقعیت‌ها: ۲۰
تعداد ردیف‌ها: مشخص نشده

ویژگی‌های الکتریکی:

معماری ولتاژ اسمی: ۱۲ ولت (معمولی در خودروها)
ولتاژ کاری: مشخص نشده

ویژگی‌های بدنه:

زاویه خروجی: ۱۸۰°
رنگ اصلی محصول: طبیعی (آبنوسی/قهوه‌ای مایل به زرد)

ویژگی‌های تماس:

نوع ترمینال: ترمینال دریافت‌کننده (ماده)
اندازه ترمینال: سری ۰٫۰۴۰ (۱٫۰ میلی‌متر) برای مدارهای سیگنال
قطر پین همساز: ۰٫۰۴۰ اینچ (۱٫۰ میلی‌متر) برای سیگنال؛ ۰٫۰۷۰ اینچ (۱٫۸ میلی‌متر) برای مدارهای توان در پیکربندی‌های هیبریدی

نوع اتصال مکانیکی:

هم‌ترازسازی همساز: فراهم شده است
نوع هم‌ترازسازی همساز: قطبی‌شده
تأیید موقعیت ترمینال: مشخص نشده است
کاهش تنش: مشخص نشده است
نوع نصب کانکتور: نصب روی کابل (آزاد آویزان)

ویژگی‌های پوشش محافظ:

ماده ساخت پوشش محافظ: رزین پلی‌اتیلن ترفتالات (PBT)
خط مرکزی (گام): مشخص نشده

ابعاد: مشخص نشده

محیط زیست:

محدوده دمای کاری: از ۳۰- درجه سانتی‌گراد تا ۱۰۵ درجه سانتی‌گراد (در حالت اتصال‌یافته، شامل افزایش دما علاوه بر دمای محیط)
حداکثر دمای کاری: ۱۰۵ درجه سانتی‌گراد

کاربرد:

کاربرد مدار: سیگنال (سری ۰۴۰)؛ همچنین نسخه قدرتی در همین سیستم موجود است (سری ۰۷۰)

استانداردهای صنعتی:

مطابق با استانداردهای خودروسازی JASO و JIS بر اساس مشخصات تعیین‌شده

بسته‌بندی: مشخص نشده

(۳) الزامات عملکردی و توضیحات آزمون‌ها

این محصول برای برآورده کردن الزامات عملکردی الکتریکی، مکانیکی و محیطی طراحی شده است. تمام آزمون‌ها در دمای اتاق انجام می‌شوند، مگر اینکه به‌صورت خاصی ذکر شده باشد.
تأیید محصول: محصول باید مطابق با نقشه‌های فنی مربوط به آن و مشخصات کاربردی شماره ۱۱۴-۵۰۹۴، ۱۱۴-۵۱۶۲ و ۱۱۴-۵۱۰۹ باشد.

شرایط برق:

مقاومت اتصال (سطح پایین): سری ۰۴۰ – حداکثر مقاومت اولیه ۱۰ میلی‌اهم و حداکثر مقاومت نهایی ۲۰ میلی‌اهم؛ سری ۰۷۰ – حداکثر مقاومت اولیه ۳ میلی‌اهم و حداکثر مقاومت نهایی ۱۰ میلی‌اهم. این آزمون روی تماس‌های متصل‌شده در قاب انجام می‌شود و جریان مدار بسته حداکثر ۱۰ میلی‌آمپر و ولتاژ مدار باز حداکثر ۲۰ میلی‌ولت است.
مقاومت عایقی: حداقل ۱۰۰ مگااهم در ابتدا و انتهای آزمون. این مقاومت با اعمال پتانسیل آزمون ۵۰۰ ولت مستقیم‌الجریان (VDC) بین تماس‌های مجاور و همچنین بین تماس‌ها و زمین در اتصال‌دهنده‌های متصل‌شده اندازه‌گیری می‌شود.
استحکام دی‌الکتریک: اتصال‌دهنده باید قادر باشد پتانسیل آزمون ۱ کیلوولت متناوب (kVAC) را به مدت ۱ دقیقه بین تماس‌های مجاور و همچنین بین تماس‌ها و زمین در اتصال‌دهنده‌های متصل‌شده تحمل کند.
چرخه‌گردش فعلی: پس از نیمه‌ی تعداد تماس‌ها در حالت سری، جریان ۵ آمپر (.۰۴۰ با سیم ۰٫۵ میلی‌متر مربعی) یا ۱۰ آمپر (.۰۷۰ با سیم ۱٫۲۵ میلی‌متر مربعی) را به مدت ۴۵ دقیقه روشن و ۱۵ دقیقه خاموش در دمای محیط ۶۰ درجه سانتی‌گراد اعمال کنید و این چرخه را ۱۰۰۰ بار تکرار نمایید.
افزایش دما در برابر جریان: حداکثر افزایش دما ۳۰ درجه سانتی‌گراد در شرایط بارداری با جریان مشخص‌شده است (.۰۴۰ – ۵ آمپر با سیم ۰٫۵ میلی‌متر مربعی، .۰۷۰ – ۱۰ آمپر با سیم ۱٫۲۵ میلی‌متر مربعی).
الزامات فیزیکی:
لرزش سینوسی با فرکانس پایین: عدم انقطاع الکتریکی بیش از ۱۰ میکروثانیه. تمام پولوها را به‌صورت سری با منبع تغذیه مستقیم ۱۲ ولت و جریان ۰٫۱ آمپر تحریک کنید. شتاب لرزش ۶۶٫۷ متر بر مجذور ثانیه، فرکانس ۱۰–۵۰–۱۰ هرتز در هر چرخه، مدت زمان اجرای آزمون ۴ ساعت در جهت بالا-پایین و ۲ ساعت در جهت جلو-عقب.
نیروی جفت‌شدن اتصال‌دهنده – ۲۰ پوزیشن: حداکثر نیروی ورودی با قفل ۸۸٫۲ نیوتن و بدون قفل ۹۸ نیوتن (برای پلاگین ۲۰ پوزیشنی).
نیروی جداسازی اتصال‌دهنده – ۲۰ پوزیشن: حداکثر نیروی خارج‌سازی ۹۸ نیوتن (برای پلاگین ۲۰ پوزیشنی، فقط مرجع ۱۷۴۰۵۵-۱).
نیروی نگهداری تماس: حداقل ۴۹ نیوتن. بار محوری را با سرعت ۱۰۰ میلی‌متر بر دقیقه به تماس اعمال کنید.
نیروی تماس برای جفت‌شدن: سری .040 از ۰٫۹۸ تا ۵٫۸۸ نیوتن. سری .070 از ۱٫۹۶ تا ۷٫۸۴ نیوتن. سرعت عملیات: ۱۰۰ میلی‌متر در دقیقه.
نیروی تماس برای جدایش: سری .040 از ۰٫۹۸ تا ۵٫۸۸ نیوتن. سری .070 از ۱٫۹۶ تا ۷٫۸۴ نیوتن. سرعت عملیات: ۱۰۰ میلی‌متر در دقیقه.
استحکام کششی اتصال فشاری (کریمپ): حداقل استحکام کششی برای سیم با سطح مقطع ۰٫۳ میلی‌متر مربع: ۵۸٫۸ نیوتن، ۰٫۵ میلی‌متر مربع: ۸۸٫۲ نیوتن، ۰٫۸۵ میلی‌متر مربع: ۱۲۷٫۴ نیوتن، ۱٫۲۵ میلی‌متر مربع: ۱۶۶٫۶ نیوتن، ۲ میلی‌متر مربع: ۱۹۶ نیوتن.
پایداری (تعداد دفعات تکرار جفت‌شدن/جداشدن): ۵۰ چرخه. مقاومت نهایی اتصال: حداکثر ۲۰ میلی‌اهم برای سری .040 و حداکثر ۱۰ میلی‌اهم برای سری .070.
استحکام قفل‌بندی پوشش (هاوسینگ): حداقل ۹۸ نیوتن. تعیین استحکام مکانیزم قفل‌بندی پوشش با سرعت ۱۰۰ میلی‌متر در دقیقه.
قابلیت لحیم‌کاری: منطقه قابل لحیم‌کاری باید حداقل ۹۵٪ پوشش لحیم داشته باشد (به جز سطوح برش‌خورده). پس از غوطه‌وری منطقه لحیم‌کاری در فلوکس به مدت ۵ تا ۱۰ ثانیه، آن را به مدت ۳±۰٫۵ ثانیه در حمام لحیم با دمای ۲۳۰±۵ درجه سانتی‌گراد (۶۰٪ قلع و ۴۰٪ سرب) غوطه‌ور کنید.
مقاومت در برابر حرارت لحیم‌کاری: بدون آسیب فیزیکی. نیروی نگهداری تاب (تاب) حداقل ۹٫۸ نیوتن. قسمتی از تاب بین ۳±۰٫۵ میلی‌متر تا بالاترین نقطه تاب را به مدت ۵±۰٫۵ ثانیه در حمام لحیم با دمای ۲۵۰±۵ درجه سانتی‌گراد غوطه‌ور کنید.
شرایط محیطی:
رطوبت، حالت پایدار: ۹۶ ساعت در دمای ۴۰ درجه سانتی‌گراد و رطوبت نسبی ۹۰ تا ۹۵ درصد. مقاومت پایانی اتصال: حداکثر ۲۰ میلی‌اهم برای اندازه .۰۴۰ و حداکثر ۱۰ میلی‌اهم برای اندازه .۰۷۰. جریان نشتی حداکثر ۱ میلی‌آمپر. مقاومت عایقی حداقل ۱۰۰ مگااهم.
جریان نشتی: حداکثر ۱۰ میکروآمپر در ابتدا و حداکثر ۱ میلی‌آمپر در پایان پس از قرار گرفتن در معرض دمای ۶۰±۵ درجه سانتی‌گراد و رطوبت نسبی ۹۰ تا ۹۵ درصد به مدت ۱ ساعت با اعمال ولتاژ مستقیم ۱۳ ولت.
مقاومت در برابر «کوجیری»: مقاومت پایانی اتصال: حداکثر ۲۰ میلی‌اهم برای اندازه .۰۴۰ و حداکثر ۱۰ میلی‌اهم برای اندازه .۰۷۰. اعمال نیروی نوسانی با نیروی تقریبی ۷۸٫۴ نیوتن، به مدت ۱۰ چرخه.
عمر حرارتی: ۲۴ ساعت در دمای ۱۰۰ درجه سانتی‌گراد. مقاومت پایانی اتصال: حداکثر ۲۰ میلی‌اهم برای اندازه .۰۴۰ و حداکثر ۱۰ میلی‌اهم برای اندازه .۰۷۰.
مقاومت در برابر سرما: ۲۴ ساعت در دمای ۴۰- درجه سانتی‌گراد. مقاومت پایانی اتصال: حداکثر ۲۰ میلی‌اهم برای اندازه .۰۴۰ و حداکثر ۱۰ میلی‌اهم برای اندازه .۰۷۰.
تیرباران گرد و غبار: پاشیدن سیمان پورتلند (استاندارد JIS R 5210) با نرخ ۱٫۵ کیلوگرم در هر ۱۰ ثانیه، هر ۱۵ دقیقه یک‌بار به مدت ۱ ساعت، سپس تکرار عملیات ورود و خروج ۳ چرخه. مقاومت پایانی اتصال: حداکثر ۲۰ میلی‌اهم برای اندازه .۰۴۰ و حداکثر ۱۰ میلی‌اهم برای اندازه .۰۷۰.
مقاومت در برابر روغن و مایعات: مقاومت نهایی اتصال: حداکثر ۰٫۰۴۰ اهم (۲۰ میلی‌اهم)، حداکثر ۰٫۰۷۰ اهم (۱۰ میلی‌اهم). هیچ ناهنجاری‌ای در ظاهر مشاهده نشده است. دنباله غوطه‌وری شامل مخلوط روغن موتور و نفت کروژن (دمای ۵۰ درجه سانتی‌گراد، ۲ ساعت)، بنزین موتور (دمای محیط، ۱۰ دقیقه)، روغن ترمز (دمای محیط، ۱ ساعت)، مایع خنک‌کننده ضد یخ ۵٪ (دمای محیط، ۱ ساعت)، مایع خنک‌کننده ضد یخ ۵۰٪ (دمای محیط، ۱ ساعت)، مایع شست‌وشوی شیشه (دمای محیط، ۱ ساعت) و نفت کروژن (دمای محیط، ۵ دقیقه) می‌باشد.
توانایی تطبیق فیوز: ذوب شدن پوشش یا ایجاد جرقه نباید رخ دهد. جریان‌های آزمون را مطابق مشخصات اعمال نمایید.

(۴) مواد

مواد تماس‌دهنده:
تماس تاب (مرد): برنج از پیش قلع‌آغشته یا برنج خالص با پوشش انتخابی طلا بر روی لایه زیرین نیکل.
تماس دریافت‌کننده (زن): نوار برنج فسفری از پیش قلع‌آغشته یا نوار برنج فسفری خالص با پوشش انتخابی طلا بر روی لایه زیرین نیکل.
ماده ساخت پوشش محافظ: رزین پلی‌اتیلن ترفتالات (PBT)

(۵) رده‌بندی دمایی

شرایط متصل‌شده: از ۳۰- درجه سانتی‌گراد تا ۱۰۵+ درجه سانتی‌گراد (شامل افزایش دما علاوه بر دمای محیط)

(۶) شرایط آزمون

مگر اینکه به‌صورت خاصی تعیین شده باشد، آزمون‌های عملکردی باید در شرایط زیر انجام شوند: دمای ۱۵ تا ۳۵ درجه سانتی‌گراد، رطوبت نسبی ۴۵ تا ۷۵ درصد، فشار جوی ۸۶٫۷ تا ۱۰۶٫۷ کیلوپاسکال.
تعداد نمونه‌های آزمون: برای هر آزمون، ۱۰ مجموعه برای واحد تماس و حداقل ۲ مجموعه برای اتصال‌دهنده. برد مدار چاپی (PCB) برای آزمون مونتاژ پوشش قاب: ماده لامینه‌شده شیشه‌ای-اپوکسی، با روکش مسی ۳۵ میکرومتری تنها روی یک طرف.

(۷) احتیاط‌های لازم در هنگام استفاده

عملیات کریمپینگ باید مطابق با مشخصات کاربردی ۱۱۴-۵۰۹۴ برای تماس‌های دریافت‌کننده سری ۰۴۰ و مشخصات کاربردی ۱۱۴-۵۱۰۹ برای تماس‌های سری ۰۷۰ انجام شود.
هنگام نصب مونتاژ پوشش قاب روی برد مدار چاپی (PCB)، لحیم‌کاری باید پس از استفاده از پیچ‌های تاپینگ انجام شود. برای کارایی هارنس، پیچیدن سیم‌ها باید خارج از محدوده مشخص‌شده کنترل شود.

(۸) انطباق با الزامات زیست‌محیطی و مقررات

RoHS اتحادیه اروپا (۲۰۱۱/۶۵/UE): مطابق با استاندارد
دستورالعمل اتحادیه اروپا در مورد وسایل نقلیه منسوخ‌شده (ELV) 2000/53/EC: مطابق
RoHS چین ۲: فاقد مواد محدودشده فراتر از حد مجاز
آیین‌نامه REACH اتحادیه اروپا (EC) شماره ۱۹۰۷/۲۰۰۶: حاوی مواد بسیار نگران‌کننده (SVHC) مطابق با REACH نیست
میزان هالوژن: کم‌هالوژن — برومین، کلر و فلوئور < ۹۰۰ قسمت در میلیون (ppm) به ازای هر ماده همگن. همچنین فاقد BFR/CFR/PVC است
قابلیت فرآیند لحیم‌کاری: برای فرآیند لحیم‌کاری مناسب نیست (پایه اتصال دهنده برای اتصال سیم‌ها طراحی شده است، نه برای لحیم‌کاری روی برد مدار چاپی؛ مجموعه‌های پوششی دربی با روش لحیم‌کاری متصل می‌شوند)

(۹) نتیجه‌گیری

محصول ۱۷۴۰۴۷-۲ یک پایه اتصال دهنده (پلاگ) سیم-به-سیم/سیم-به-برد، غیرمحکم‌شده، با زاویه ۱۸۰° و ۲۰ پوزیشن برای کاربردهای خودرویی است. این محصول بخشی از خانواده اتصال‌دهنده‌های چندگانه Multi-Lock I/O سری ۰٫۰۴۰ است و با تماس‌های دریافتی (ریسبتور) سری ۰٫۰۴۰ (قطر پین جفت‌شونده ۰٫۰۴۰ اینچ یا ۱٫۰ میلی‌متر) سازگان دارد. محدوده دمای کاری آن از ۳۰- تا ۱۰۵+ درجه سانتی‌گراد است. جنس پایه اتصال دهنده از PBT است. نیروی جفت‌شدن برای نسخه ۲۰ پوزیشن حداکثر ۸۸٫۲ نیوتن (با قفل) و حداکثر ۹۸ نیوتن (بدون قفل) است. نیروی جدایش حداکثر ۹۸ نیوتن است. نیروی نگهداری تماس حداقل ۴۹ نیوتن است. مقاومت کششی عملیات کریمپ از ۵۸٫۸ نیوتن (برای سیم با سطح مقطع ۰٫۳ میلی‌متر مربع) تا ۱۹۶ نیوتن (برای سیم با سطح مقطع ۲ میلی‌متر مربع) متغیر است. این اتصال‌دهنده با استانداردهای RoHS، ELV، RoHS چین نسخه ۲ و REACH (فاقد مواد SVHC) سازگان دارد، کم‌هالوژن است و برای فرآیند لحیم‌کاری مناسب نیست.
