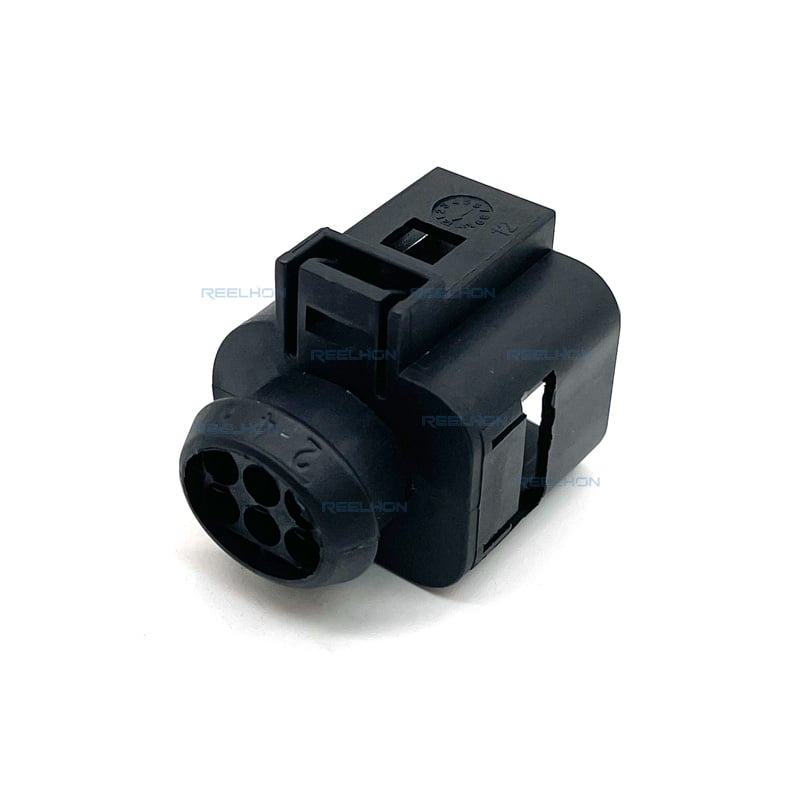

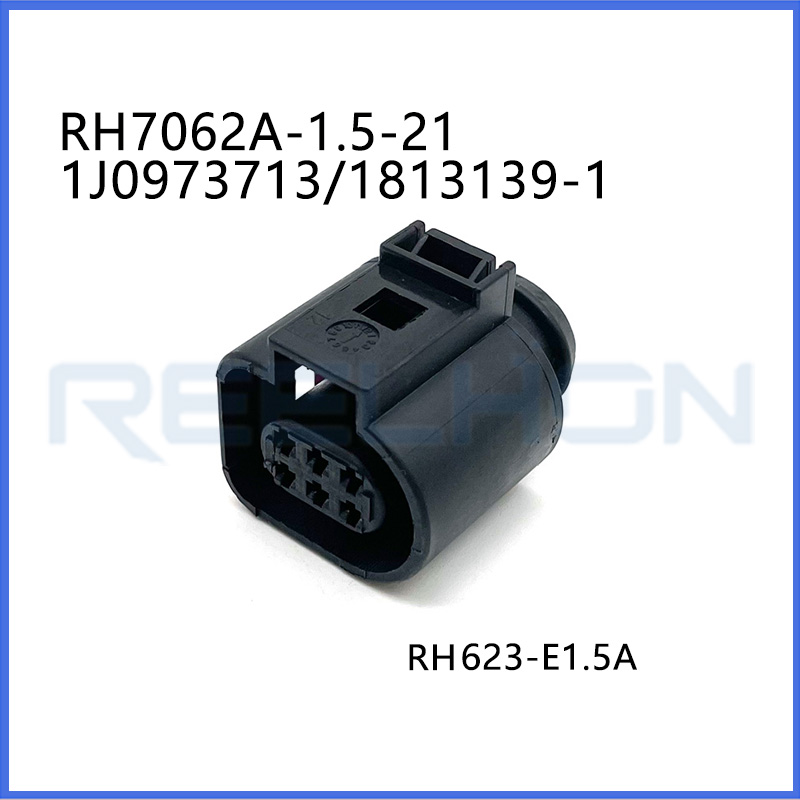

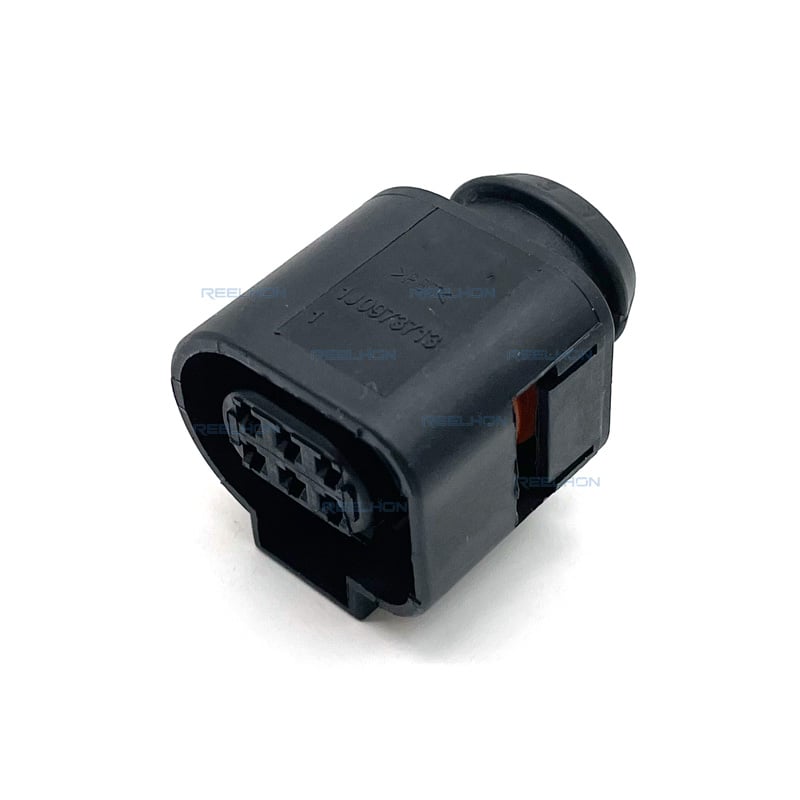

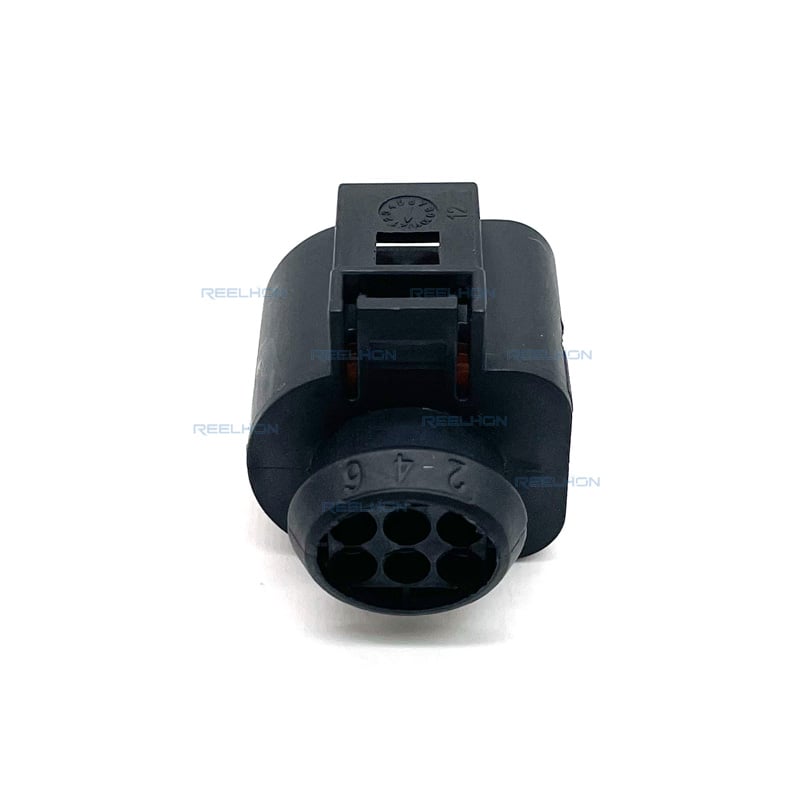

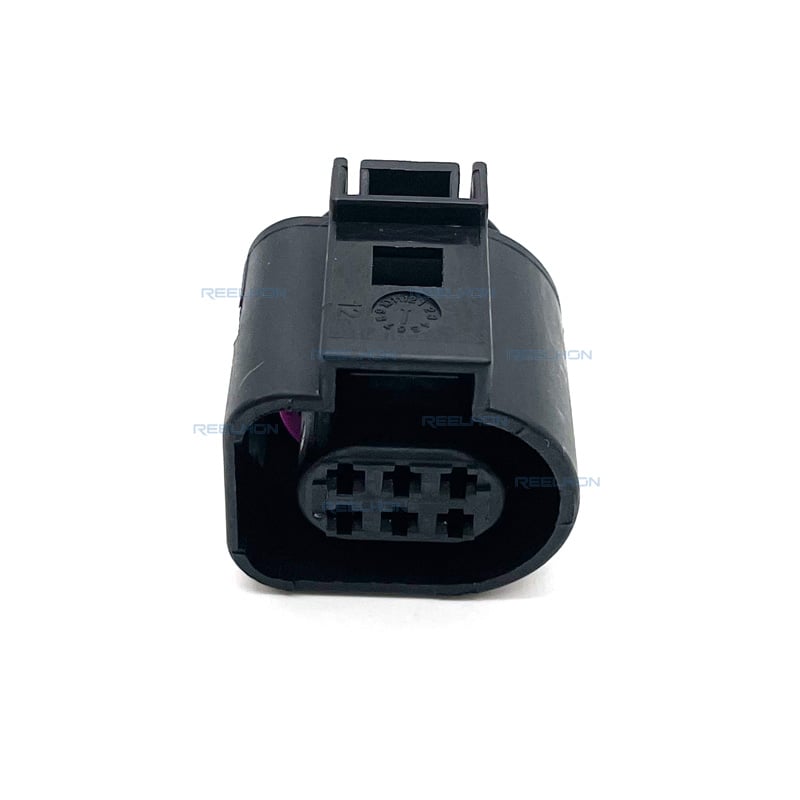

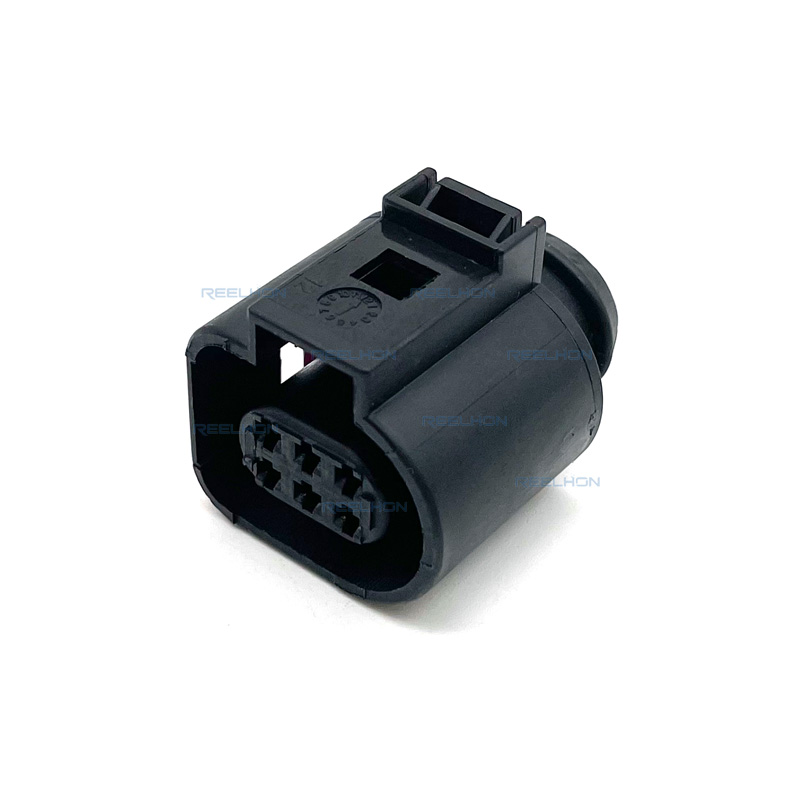

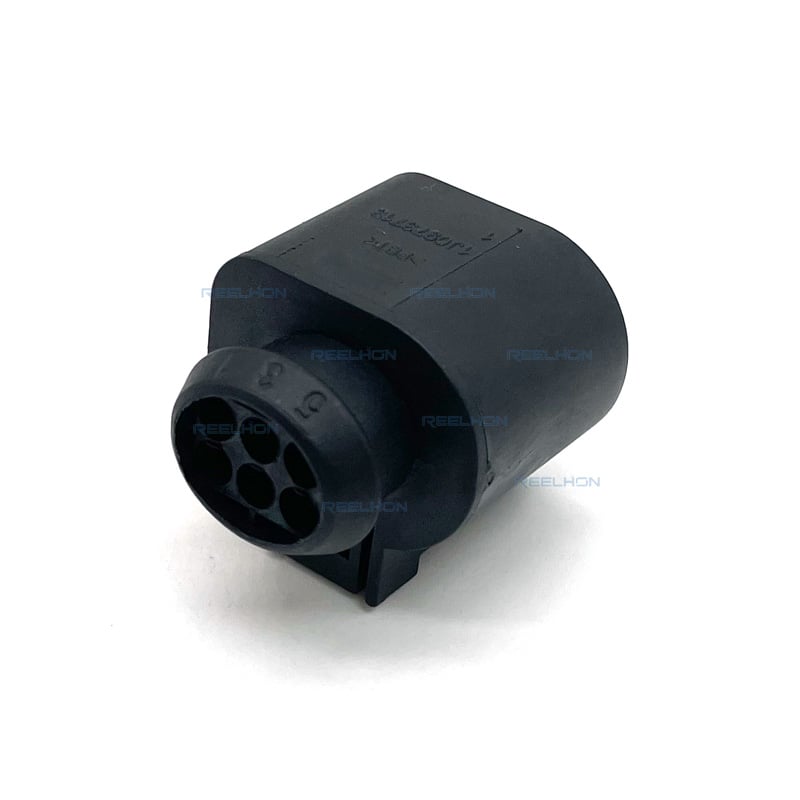

RH7062A-1.5-21/1J0973713/1813139-1، 12 فولت، 6 مواضع، غلاف سيّارتي لطرفيات أنثوية

وصف منتج مفصل

موصل هيكل سيارة مستطيل الشكل عالي الأداء وقابل للإغلاق بالكامل، الموديل RH7062A-1.5-21/1J0973713/1813139-1، مُصمَّم لتطبيقات الجهد 12 فولت في أنظمة التوصيل من السلك إلى اللوحة ومن السلك إلى الجهاز ومن السلك إلى السلك. ويتميز هذا الموصل المستطيل بتكوين يحتوي على 6 مواضع ومكوَّن من صفَّين (2×3)، ومُصمَّم خصيصًا لتوصيلات القابض الأنثوية ذات القطر 1.6 مم وبحد أقصى تيار كهربائي قدره 10 أمبير لكل توصيلة. ويتضمَّن هيكل الموصل المصنوع من مادة البولي بوتيلين تيريفثالات (PBT) بلون أسود، ورمز التأكيد الخاص بالموضع (Keying Code) رقم 1، ووظيفة ضمان موضع التوصيلات (TPA)، وقفل أولي للتوصيلات، وبُعد مركزي بين المواضع قدره 4 مم مع تباعد مماثل قدره 4 مم بين الصفوف، وبمساحة أرضية مدمجة تبلغ 31.4 مم × 31.4 مم. ويوفِّر هذا الموصل القابل للإغلاق بالكامل نقل طاقة وإشاراتٍ موثوقًا به في التطبيقات الصعبة في مجال صناعة السيارات والمركبات التجارية والصناعية، ضمن نطاق درجات حرارة يتراوح بين -40°م و+120°م.

الميزة المهمة هي أن جهاز تخفيف الإجهاد يُضاف كملحق – وهذا يسمح للمستخدمين بإضافة جهاز تخفيف الإجهاد حسب الحاجة للتطبيقات المحددة، مما يوفّر مرونة في التصميم.

خصائص نوع المنتج – قابل للإغلاق الكامل مع قفل قائم على الطرفيات

يتميّز هذا الموصل بشكله المستطيل، ما يوفّر استغلالاً فعّالاً للمساحة. وهو موصل غير مختلط وغير هجين، أي أن جميع المواقع الستة تقبل طرفيات مستقبِلة أنثوية بقطر ١٫٦ مم متطابقة، مما يبسّط إدارة المخزون. وبصفته غلافاً للطرفيات الأنثوية، فقد صُمّم ليتوصّل مع أغلفة الطرفيات الذكرية المقابلة أو الرؤوس أو وصلات الأجهزة.

يمكن إغلاق هذا الموصل بالكامل (قابل للإغلاق: نعم) – وهذه الميزة الحاسمة توفر ما يلي:

الحماية البيئية – مقاومة ممتازة للرطوبة والغبار ورشّ الملح والملوثات

ملاءمة للاستخدام تحت غطاء المحرك وفي المناطق الخارجية – يمكن استخدامه في حجرات المحرك والمواقع الخارجية

إمكانية تحقيق تصنيف IP – عند تركيبه بشكل صحيح مع طرفيات محكمة الإغلاق وسدادات الفتحات

الميزة الأساسية للقفل موجودة في الطرفية – وهذه ميزة تصميمية بالغة الأهمية. وعلى عكس وحدات القفل ذات الألسنة التي تحتفظ بالطرفية داخل الغلاف، فإن هذا التصميم يضع آلية الاحتفاظ مباشرةً على الطرفية نفسها. ويوفّر القفل القائم على الطرفية ما يلي:

تصميم أبسط للغلاف – مما يقلل من تعقيد الغلاف وتكاليف قوالبه

إمكانية استبدال الطرفية – حيث يمكن إزالة الطرفيات الفردية واستبدالها بسهولة أكبر

موثوقية مُثبتة – فالقفل القائم على الطرفية هو نهج ناضج ومُستخدَم على نطاق واسع

قوة إدخال أقل – ويمكن إدخال الطرفيات دون الحاجة إلى التغلب على مقاومة لسان الغلاف

نظام الموصل يتميّز بمرونة استثنائية، ويدعم توصيلات السلك-إلى-اللوحة، والسلك-إلى-الجهاز، والسلك-إلى-السلك. وبفضل هذه القدرة الثلاثية، يمكن استخدام نفس غلاف الموصل لتوصيل:

السلك-إلى-اللوحة – حزمة الأسلاك إلى رأس توصيل مركّب على لوحة الدوائر المطبوعة (PCB)

السلك-إلى-الجهاز – حزمة الأسلاك مباشرةً إلى أجهزة الاستشعار أو المحركات الخطية أو المحركات أو وحدات التحكم الإلكتروني (ECUs)

السلك-إلى-السلك – توصيلات بين حزمتي أسلاك

يتوصّل الموصل بالأسلاك والكابلات.

ميزات التكوين – تصميم بـ 6 مواضع وصفين (2×3)

يوفر الغلاف 6 مواضع مرتبة في صفّين (3 مواضع في كل صف). ويوفّر هذا التكوين 2×3 ما يلي:

مساحة قاعدة متوازنة ومدمجة – استخدام فعّال للمساحة

كثافة تلامس جيدة – 6 مواضع ضمن حجم عبوة معتدل

توصيل مبسّط – تصميم الصفين سهل التكامل في الحزم الكابلية

تصميم متناظر – مساحة قاعدة شبه مربعة مقاسها 31.4 مم × 31.4 مم، مع مسافة 4 مم بين الصفوف تتطابق مع خطوة التلامس

الخصائص الكهربائية – نظام مخصص بجهد ١٢ فولت
تم تصنيف هذا الموصل ليعمل عند جهد اسمي قدره ١٢ فولت، ما يجعله مصمَّمًا خصيصًا لـ:

أنظمة 12 فولت – السيارات الراكبة القياسية، والمركبات خفيفة الوزن، والتطبيقات automotive التقليدية

يضمن التصميم المخصص لجهد 12 فولت تحقيق أقصى درجات المسافة العازلة (Creepage) والمسافة الهوائية (Clearance) والعزل الكهربائي لهذا المستوى من الجهد، في حين أن تصنيف التيار البالغ 10 أمبير يوفّر سعة كافية للتطبيقات المختلطة التي تتطلب تزويد الطاقة والإشارات معًا.

سمات الجسم – هيكل أسود مع رمز تشفير مفتاحي رقم 1

زاوية خروج الكابل هي ١٨٠° (مستقيمة)، ما يسهِّل إدارة الكابلات بشكل مباشر ويقلل من إجهاد الانحناء على الأسلاك. واللون الرئيسي للمنتج هو الأسود، ما يمنحه مظهرًا احترافيًّا إلى جانب مقاومة جيدة للأشعة فوق البنفسجية والاستقرار الحراري.

رمز الموصل ورمز التشفير المفتاحي هو 1، ما يدل على تكوين مفتاحي معيّن يمنع تركيب الموصلات بشكل خاطئ مع موصلات تحمل رموز تشفير مفتاحية مختلفة. ويضمن التشفير المفتاحي أن يتم تركيب الموصلات فقط مع تلك التي تحمل الرمز المفتاحي المطابق رقم 1 بشكل صحيح.

سمات التوصيلات – طرفيات بحجم 1.6 مم وبتصنيف تيار 10 أمبير

يقبل الهيكل طرفيات من النوع المنفذ (أنثوية) بحجم توصيل 1.6 مم. وعرض لوحة الاتصال المقابلة هو بدقة 1.6 مم (0.063 بوصة). وأقصى تصنيف تيار للتوصيلة الواحدة هو 10 أمبير.

نظام التلامس بقطر ١,٦ مم هو حجم متعدد الاستخدامات مناسب للتطبيقات التالية:

التطبيقات المختلطة للطاقة والإشارات – السعة ١٠ أمن تكفي لتحمل أحمال طاقة معتدلة

دوائر أجهزة الاستشعار والمشغِّلات – نقل إشارات وطاقة منخفضة بشكل موثوق

دوائر الإضاءة – إضاءة LED الداخلية والخارجية

مدخلات/مخرجات وحدة التحكم – اتصالات وحدة التحكم الإلكتروني (ECU)، ووحدة تحكم الهيكل (BCM)، ووحدة تحكم ناقل الحركة (TCU)

المحركات الصغيرة والملفات اللولبية

يوفّر الحجم ١,٦ مم توازنًا بين محطات الإشارات فائقة الصغر (٠,٦٤ مم) ومحطات الطاقة الأكبر (٢,٨ مم)، ما يجعله مثاليًّا للتطبيقات التي تتطلب كلًّا من التيار المعتدل وكثافة معقولة.

التثبيت الميكانيكي – مع جهاز تأمين المحطات (TPA) ومرفق تخفيف الإجهاد

يتم توفير محاذاة الاتصال بواسطة نوع مُحاذي مفتاحي (رمز التشفير المفتاحي ١). وتستخدم الموصلات المفتاحية سمات بلاستيكية غير متناظرة لمنع التوصيل الخاطئ فيزيائيًّا.

يتوفر جهاز تأمين وضع المحطات (TPA) – نعم. وهذه ميزة أمان بالغة الأهمية. ويُعدّ جهاز TPA جهاز قفل ثانوي يُثبت المحطات في الغلاف بشكل مستقل بعد إدخالها الأولي. ويوفر جهاز TPA ما يلي:

يمنع انزياح الطرفية للخلف — يوقف ترخّي الطرفيات الناتج عن الاهتزاز أو التغيرات الحرارية الدورية

تأكيد بصري – مؤشر واضح على أن جميع الأطراف قد تم تركيبها تمامًا

احتفاظ احتياطي — يوفّر احتفاظًا ثانويًّا إضافيًّا إلى جانب القفل الأساسي المبني على الطرفيات

حرجة من حيث السلامة — مطلوبة في التطبيقات التي تتطلب موثوقية عالية

يتم إضافة تخفيف الإجهاد بواسطة ملحق (تخفيف الإجهاد: يُضاف عبر ملحق) — وهذه ميزة تصميم مرنة. فجسم الموصل لا يتضمّن تخفيف إجهاد مدمجًا، لكنه مصمَّم ليتقبَّل ملحقات خارجية لتخفيف الإجهاد مثل:

أربطة الكابلات — عبر الفتحات أو القنوات المدمجة

أغطية الانكماش الحراري — إما بتغليف حراري أو انكماش حراري ذي طبقة لاصقة

تجهيزات الأنابيب المرنة — لحماية الكابلات داخل الأنابيب المرنة

تغليف حراري مخصص — للتطبيقات الصعبة والقاسية

وهذا يسمح للمستخدمين بإضافة تخفيف الإجهاد فقط عند الحاجة، مما يقلل التكلفة في التطبيقات التي يكون فيها حركة الكابل ضئيلة، مع توفير الخيار المناسب للبيئات القاسية.

نوع تركيب الموصل هو تركيب بالكابل (معلق حر)، مما يوفر أقصى درجات المرونة لتجميع الحزمة الكهربائية.

خصائص الغلاف – مادة PBT

يُصنع الغلاف من تيريفثاليت البولي بوتايلين (PBT). وتُعد مادة PBT بلاستيكًا هندسيًّا عالي الأداء حراريًّا توفر ما يلي:

استقرار أبعادي ممتاز – يحافظ على التحملات الدقيقة عبر تغيرات درجة الحرارة والرطوبة

مقاومة عالية للحرارة — تحتفظ بالخصائص الميكانيكية عند أقصى درجة حرارة تشغيل تبلغ ١٢٠°م

امتصاص منخفض للرطوبة – وهو أمر بالغ الأهمية لمُوصِّلات الإغلاق لضمان استقرار الأبعاد

مقاومة جيدة للمواد الكيميائية – تتحمل سوائل المركبات مثل زيت المحرك والوقود وسوائل التبريد

خصائص عازلة جيدة — مناسبة لمتطلبات العزل عند ١٢ فولت

مقاومة الانزلاق – تحافظ على قوة احتواء الطرف مع مرور الزمن

فعالة من حيث التكلفة — تقدِّم أداءً ممتازًا بسعر تنافسي

الخط المركزي (المسافة بين التلامسات المتتالية) هو ٤ مم (٠٫١٥٧ بوصة)، والمسافة بين الصفوف أيضًا ٤ مم (٠٫١٥٧ بوصة)، ما يُشكِّل شبكة مربعة متناظرة تمامًا. وتتيح هذه المسافات المتطابقة ما يلي:

تصميم متناظر — نفس المسافة أفقيًّا وعموديًّا، مما يبسِّط تخطيط لوحة الدوائر المطبوعة (PCB) في التطبيقات التي تربط الأسلاك باللوحات

مسافات كهربائية كافية — مسافات كافية للتسرب الكهربائي والتباعد العازل لأنظمة الجهد ١٢ فولت والتيار ١٠ أمبير

قابل للتوسع — مسافة ٤ مم شائعة الاستخدام، ما يضمن التوافق مع الأدوات القياسية
