автомобильный разъем 9-965382-2, 8-контактный гнездовой разъем, жгут проводов, гнездо для автомобильной электропроводки

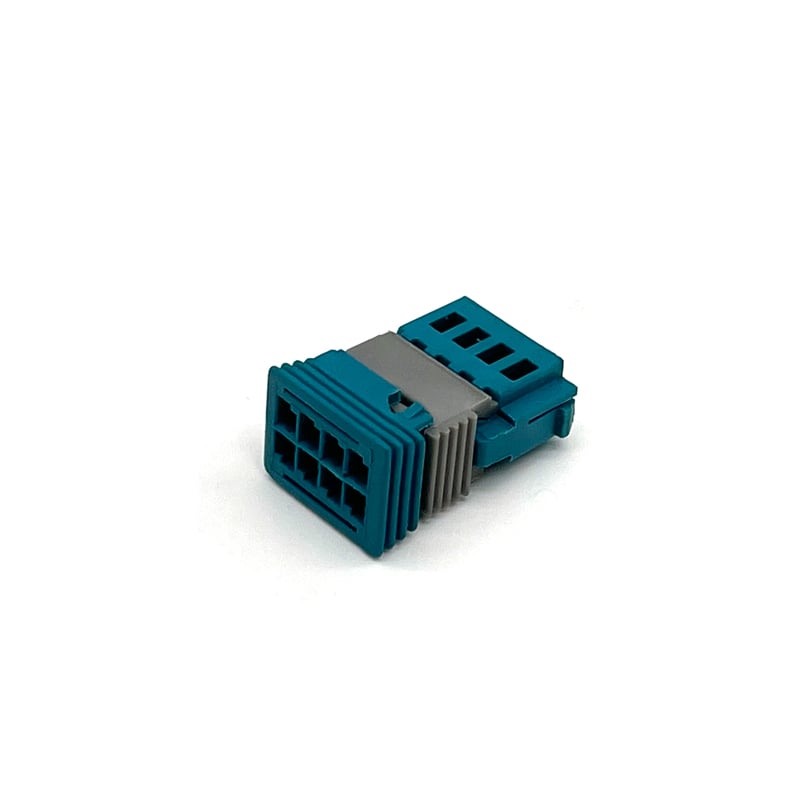

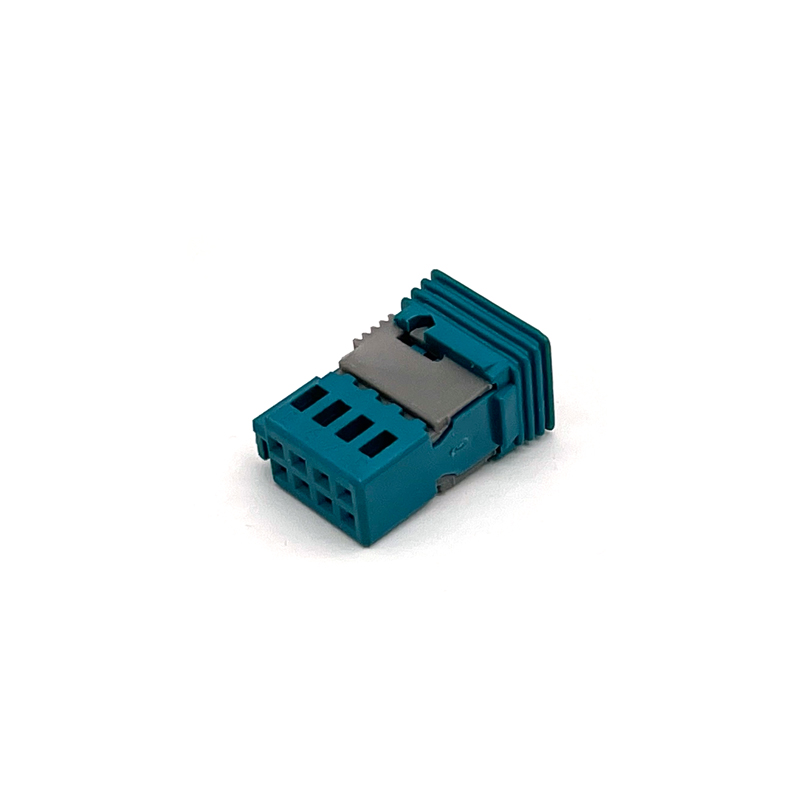

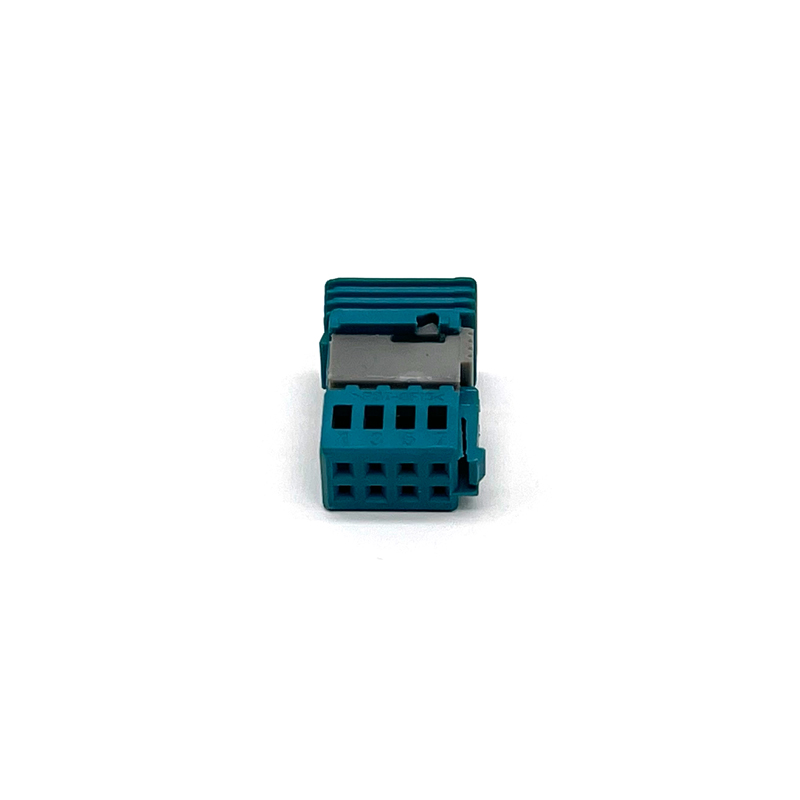

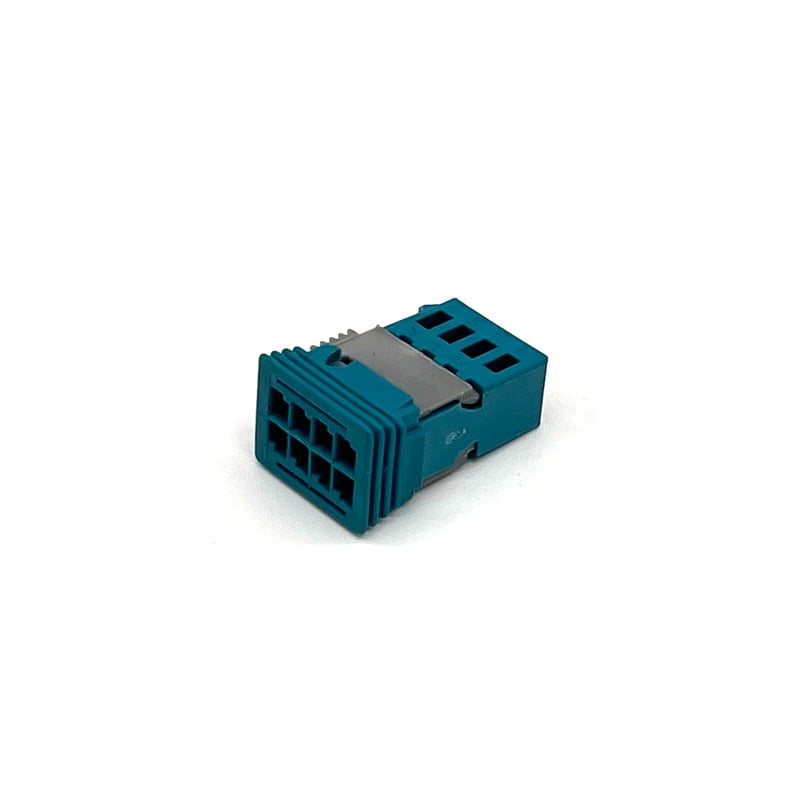

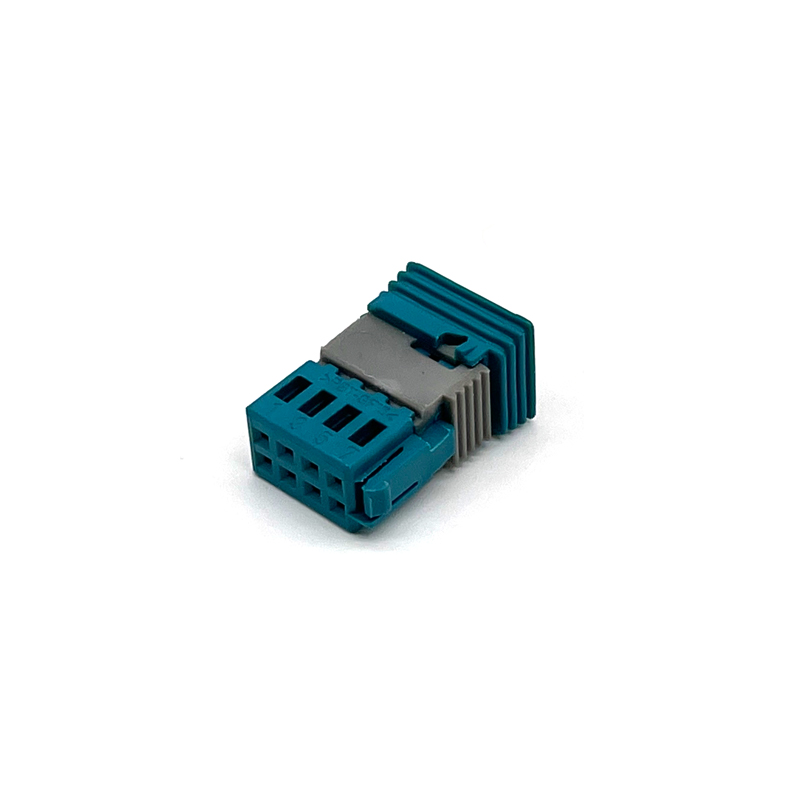

Корпус 8-позиционного гнезда входит в состав системы Micro Quadlok. Он предназначен для установки до 8 гнездовых контактов системы Micro Quadlok, расположенных в двух параллельных рядах по 4 контакта в каждом. Разъем предназначен для систем соединения «провод-плата» и «провод-устройство». Корпус имеет прямоугольную форму, не является гибридным и обладает шагом центров отверстий 2,54 мм [0,1 дюйма]. Установка разъема осуществляется на кабель (свободное подвешивание) с углом выхода проводов 180°. Основной цвет изделия — водно-голубой. Материал корпуса — PBT GF15. Данный корпус рассчитан на номинальное напряжение 12 В. Рабочий температурный диапазон составляет от −40 °C до +130 °C.

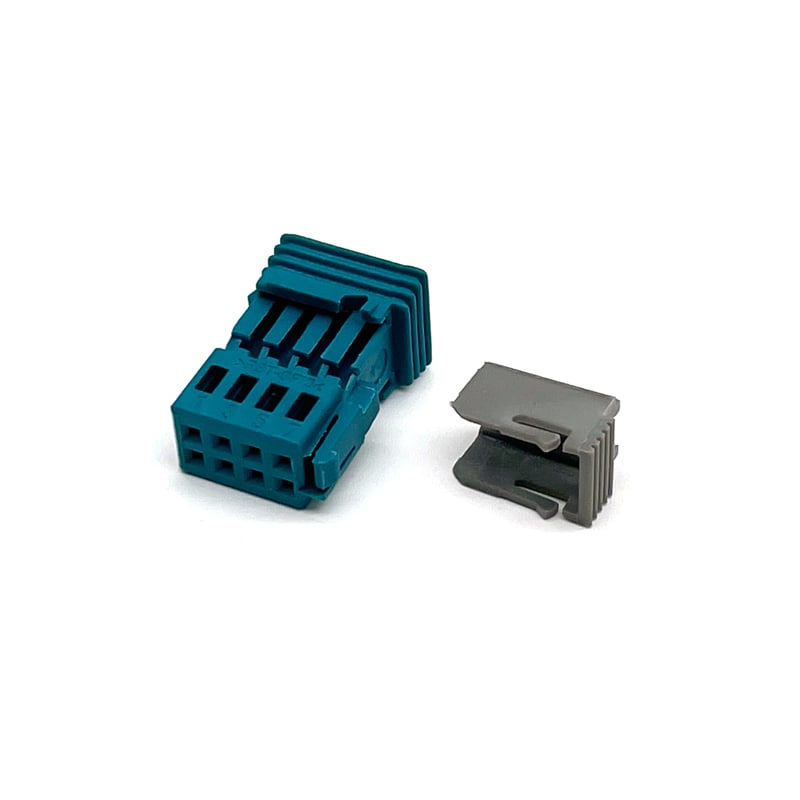

Корпус розетки был разработан для подключения к наружному зеркалу. Область применения — наружное зеркало в пассажирском автомобиле. Полный 8-контактный соединитель состоит из корпуса розетки, выполняющего функцию несущей детали для контактов, и сдвижной защёлки для фиксации вторичных контактов. Сдвижная защёлка поставляется как отдельная деталь и вставляется в корпус розетки после установки контактов. В конечном положении она фиксируется в корпусе двумя пружинными крючками. Затем весь соединитель вводится через воротник корпуса наружного зеркала и соединяется с штыревым разъёмом, установленным на печатной плате. После соединения корпус фиксируется на воротнике при помощи односторонней интегрированной пружинной защёлки.
Скользящий замок вместе с направляющими образует вторичный механический контакт с недостаточным заходом в качестве вторичной фиксации контактов. Вторичная фиксация контактов обеспечивается с помощью ползунка, который блокируется в конечном положении относительно корпуса. Контакты удерживаются в корпусе за счёт первичной и вторичной фиксации. Функция вторичной фиксации выполняется посредством ползунка, который блокируется в конечном положении относительно корпуса.

Корпус розетки может быть кодирован. Код разъёма и ключевого элемента — Z. Сопряжение обеспечивается за счёт ключевого типа. Контроль правильности установки контактов (TPA) не предусмотрен. Компенсация механических нагрузок (strain relief) не предусмотрена. Разъём не подлежит ремонту и не оснащён функцией контроля правильности установки разъёма (CPA).

Для контактной системы подходящими являются женские контакты системы Micro Quadlok. Размер контакта составляет 0,64 мм, ширина соединительной пластины — 0,64 мм [0,025 дюйма]. Максимальный номинальный ток на один контакт — 7,5 А. Сведения о способности контактов проводить ток приведены в технической документации контактной системы Micro Quadlok. Минимальный передаваемый токовый сигнал на пару контактов также указан в этой документации. Максимальное число циклов сочленения составляет ≤ 10 для лужёных контактов.

Электрические характеристики: испытание на электрическую прочность изоляции по DIN/IEC 512 часть 2.4a с испытательным напряжением 500 В, продолжительностью испытания 2 секунды, тип соединения C; пробой или перекрытие не допускаются. Сопротивление изоляции по DIN/IEC 512 часть 2.3a с испытательным напряжением 500 В, тип соединения C; минимальное сопротивление изоляции ≥ 1 МОм.

Механические характеристики: Силы удержания контактов в корпусе измеряются на машине для испытаний на растяжение/сжатие со скоростью 25 мм/мин. Для первичной фиксации (первое удержание контакта при удалённой вторичной фиксации) минимальная сила удержания составляет ≥ 60 Н и измеряется осевым усилием, приложенным к проводнику. Для вторичной фиксации (второе удержание контакта) минимальная сила удержания составляет ≥ 50 Н. Ввиду ограничений по габаритам, заданных заказчиком, и невозможности обеспечить механическую стабилизацию ползуна для фиксации контактов минимальные требования к силам удержания контактов снижены.

Все испытания проводятся в общих условиях испытаний: количество образцов для испытаний ≥ 5 шт., образцы для испытаний не должны иметь видимых повреждений, должны соответствовать актуальному состоянию чертежей, для целей испытаний используются только серийные детали, динамические нагрузки от перемещения жгута проводов должны быть исключены из зоны расположения контактной площадки (таб) и, соответственно, всего разъёма, образцы для испытаний подвергаются испытаниям только в новом состоянии и только при комнатной температуре.

Розеточное корпусное изделие и выдвижной фиксатор проверяются визуально, функционально и по размерам в соответствии с руководствами по качеству. Материалы и виды поверхностных покрытий указаны в конструкторской документации.

Способ упаковки — коробка.

Соответствие экологическим и нормативным требованиям: соответствует директиве ЕС RoHS (2011/65/ЕС); соответствует директиве ЕС об утилизации транспортных средств (ELV) 2000/53/ЕС; китайская директива RoHS 2: не содержит запрещённых веществ в концентрациях, превышающих допустимые пределы; регламент ЕС REACH (ЕС) № 1907/2006: не содержит веществ, отнесённых к категории SVHC по REACH (кандидатный список ECHA от февраля 2026 г., 253 вещества); содержание галогенов: не содержит бромированных и хлорированных огнезащитных добавок (BFR/CFR) и ПВХ, однако содержание брома или хлора из других источников превышает 900 ppm; пригодность для пайки: не подходит для процесса пайки.
Разъём не относится к низкогалогенным — он содержит бром или хлор в концентрации свыше 900 ppm из других источников, хотя и не содержит бромированных и хлорированных огнезащитных добавок (BFR/CFR) и ПВХ.
