Nắp đầu nối ô tô RH71516Y-1.8-6.3-11/368301-1, 12 V, 15 vị trí, dây-nối-dây, khoảng cách tâm 8,6 mm [0,338 inch], màu đen, dây & cáp, nguồn điện

Tổng quan về Sản phẩm

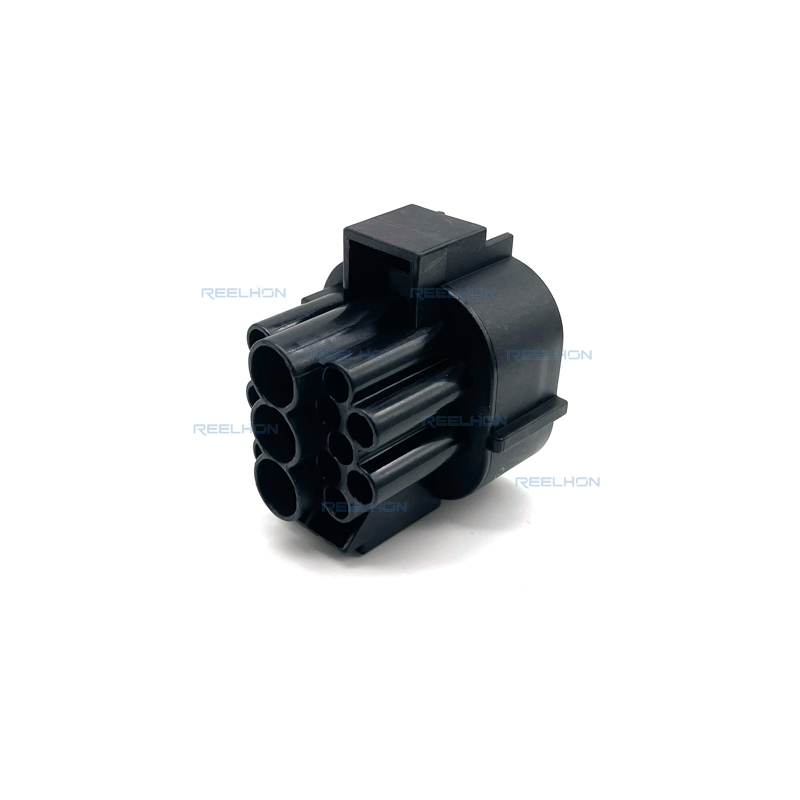

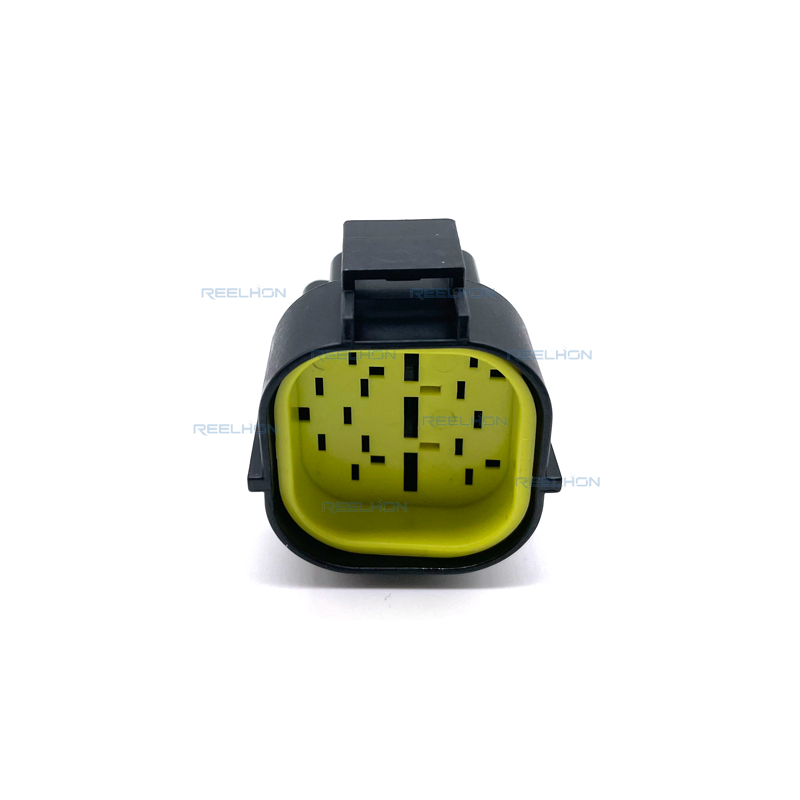

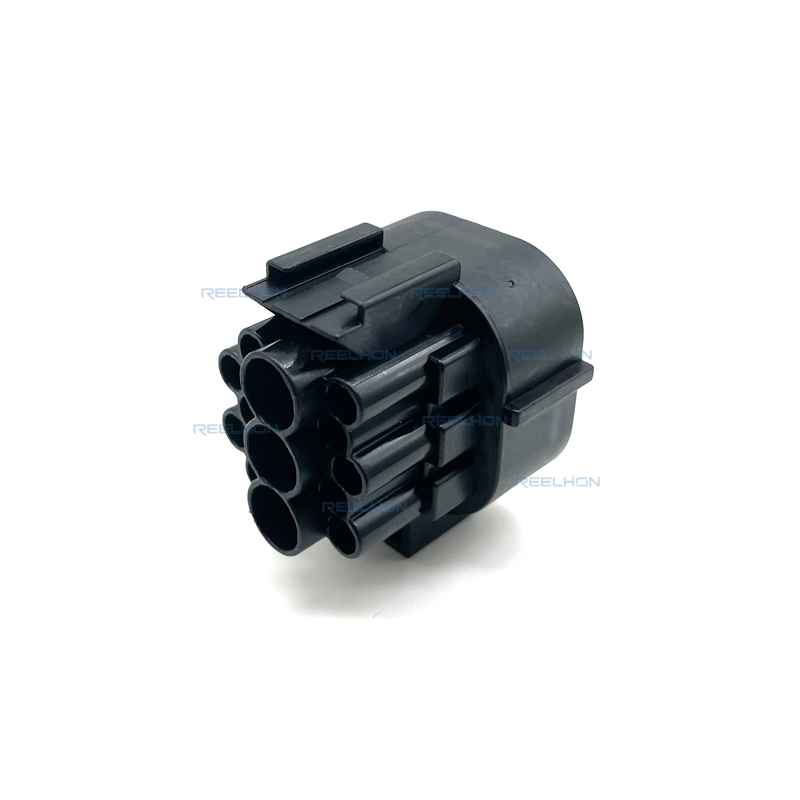

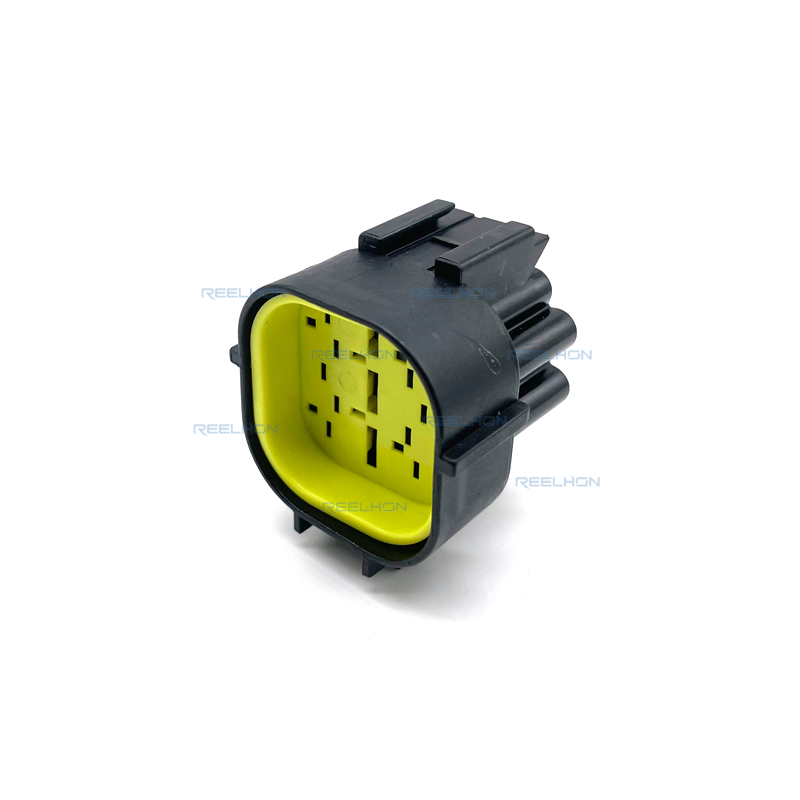

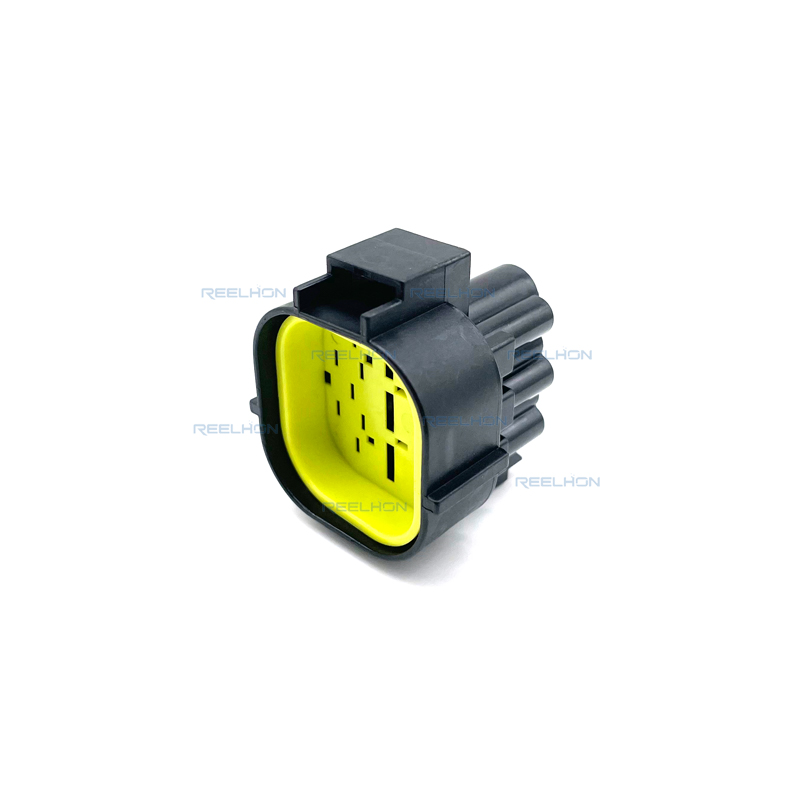

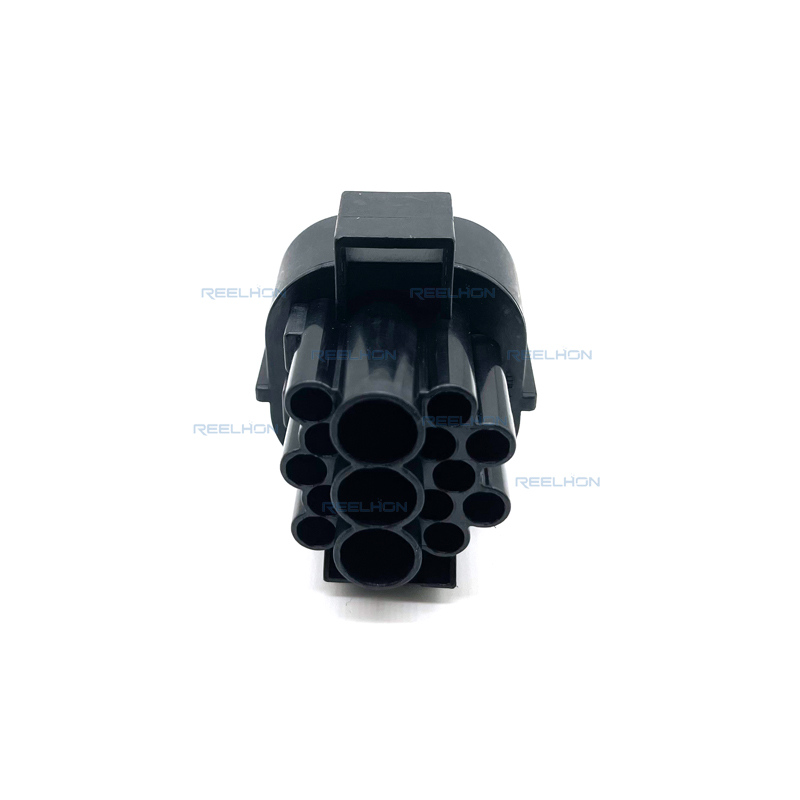

RH71516Y-1.8-6.3-11/368301-1 là một vỏ đầu nối (vỏ đầu nối đực) ô tô chắc chắn gồm 15 vị trí, được thiết kế cho các hệ thống phân phối điện dây-nối-dây trong các kiến trúc điện áp định mức 12 V. Là thành phần bổ sung cho các vỏ đầu nối cái như loạt RH71516Y, vỏ đầu nối này cung cấp giao diện đực với các tiếp điểm dạng thanh, cho phép thiết lập các kết nối đáng tin cậy và chịu dòng cao trong các môi trường ô tô khắc nghiệt. Sản phẩm được xếp hạng dòng liên tục ấn tượng lên đến 220 A, nhằm phục vụ các mạch điện công suất cao vượt xa khả năng của các đầu nối tín hiệu tiêu chuẩn. Vỏ đầu nối được sản xuất từ nhựa nhiệt dẻo PBT (Polybutylene Terephthalate) chất lượng cao, mang lại độ bền cơ học xuất sắc, ổn định nhiệt và khả năng chống hóa chất trong dải nhiệt độ làm việc rộng từ -40°C đến 105°C.

Thiết kế và xây dựng

Bộ nối có hình dạng chữ nhật với lớp hoàn thiện màu đen chuyên nghiệp, cung cấp khả năng chống tia UV và quản lý hấp thụ nhiệt. Là loại vỏ kiểu nắp, bộ nối này đóng vai trò là nửa nam của hệ thống kết nối dây-nối-dây, được thiết kế để ghép trực tiếp với một vỏ nữ tương ứng chứa các đầu nối dạng ổ cắm. Cấu hình dây-nối-dây loại bỏ nhu cầu sử dụng bảng mạch in trung gian hoặc hộp nối, từ đó đơn giản hóa kiến trúc điện của xe và giảm thiểu các điểm lỗi tiềm ẩn.

Với 15 vị trí được bố trí trên 5 hàng, đầu nối này cung cấp khả năng liên kết điện năng mật độ cao trong khi vẫn duy trì kích thước nhỏ gọn và dễ quản lý. Khoảng cách tâm (bước pitch) giữa các tiếp điểm liền kề là 8,6 mm (0,338 inch), lớn hơn khoảng cách thông thường của các đầu nối tín hiệu, phản ánh thiết kế hướng đến truyền tải công suất và yêu cầu về khoảng cách cách điện dọc theo bề mặt (creepage) và khoảng cách cách điện trong không khí (clearance) phù hợp cho các ứng dụng dòng điện cao. Khoảng cách giữa các hàng là 11,8 mm (0,46 inch), đảm bảo khoảng cách tách biệt rộng rãi giữa các hàng nhằm ngăn ngừa phóng điện hồ quang và tích tụ nhiệt.

Hiệu suất điện

Đặc điểm nổi bật nhất của đầu nối này là khả năng chịu dòng điện cực cao lên tới 220 A. Điều này khiến nó phù hợp với các ứng dụng truyền tải công suất đòi hỏi khắt khe nhất trong xe, bao gồm:
Kết nối cáp pin chính
Mạch đầu ra của máy phát điện xoay chiều (alternator)
Dây cấp nguồn cho mô-tơ khởi động
Đầu vào của bộ phân phối điện (PDU)
Các đường dẫn dòng điện cao trong xe điện (EV) và xe lai (hybrid vehicle)
Hệ thống lái trợ lực điện (EPS)
Dây cấp nguồn chính cho mô-tơ quạt hệ thống điều hòa không khí (HVAC)
Đầu vào của hộp cầu chì và bảng rơ-le

Kiến trúc điện áp định danh là 12 V, giúp đầu nối này tương thích với các hệ thống điện ô tô tiêu chuẩn, bao gồm cả xe chạy động cơ đốt trong thông thường, xe lai nhẹ (mild hybrid) và các hệ thống phụ trợ 12 V trên xe điện. Đầu nối này được chỉ định cụ thể cho ứng dụng mạch: Nguồn điện, khẳng định rằng nó được thiết kế và kiểm định để sử dụng trên các đường dẫn điện năng cao thay vì truyền tín hiệu năng lượng thấp.

Hệ thống tiếp điểm

Loại tiếp điểm là dạng thanh (chốt đực), được thiết kế để ghép nối với các tiếp điểm ổ cắm (cái) trong vỏ bọc tương ứng. Đầu nối này hỗ trợ hai kích thước tiếp điểm khác nhau: chiều rộng thanh ghép nối 1,8 mm (0,071 inch) và 6,3 mm (0,25 inch). Khả năng hỗ trợ hai kích thước này là yếu tố then chốt đối với các đầu nối nguồn điện, cho phép cùng một vỏ bọc có thể dùng cho:
thanh 1,8 mm: Phù hợp cho các mạch dòng trung bình (ví dụ: dải dòng 15–30 A), chẳng hạn như mạch đèn chiếu sáng, mạch điều khiển solenoid và mạch cấp nguồn cho các mô-đun.
các chốt 6,3 mm: Phù hợp cho các mạch dòng cao (ví dụ: dải 30–220 A, tùy thuộc vào thiết kế đầu nối và tiết diện dây), chẳng hạn như cáp pin, đầu ra máy phát điện xoay chiều và mạch khởi động.
Tính năng đầu nối hỗn hợp và lai cho biết vỏ đầu nối có thể đồng thời chứa cả hai kích thước đầu nối, mang lại tính linh hoạt trong thiết kế cho kỹ sư hệ thống dây điện, những người cần kết hợp nhiều mạch cấp nguồn với yêu cầu dòng khác nhau trong một giao diện đầu nối duy nhất.

Vật liệu và hiệu năng môi trường

Vật liệu vỏ là PBT (Polybutylene Terephthalate), một loại polyester nhiệt dẻo được sử dụng rộng rãi trong các ứng dụng đầu nối ô tô. PBT có các đặc tính sau:
Nhiệt độ biến dạng dưới tải cao: Thường vượt quá 200°C, đảm bảo độ ổn định về kích thước ngay cả trong môi trường khoang động cơ.
Khả năng chống hóa chất xuất sắc: Chống suy giảm do xăng, dầu diesel, dầu động cơ, dầu hộp số, dầu phanh, dung dịch làm mát và muối đường.
Hấp thụ độ ẩm thấp: Duy trì các đặc tính cách điện và độ chính xác về kích thước trong điều kiện ẩm ướt.
Khả năng chống cháy tốt: Tính tự dập tắt giúp nâng cao độ an toàn cho phương tiện.
Độ bền điện môi: Cung cấp khả năng cách điện vững chắc giữa các mạch dòng cao liền kề nhau.

Làm Kín và Bảo Vệ Môi Trường

Nắp này được chỉ định rõ ràng là loại không kín nước. Khác với các đầu nối kín nước có tích hợp phớt dây cáp và nút bịt buồng, đầu nối này được thiết kế để sử dụng ở vị trí bên trong xe hoặc khu vực động cơ được bảo vệ, nơi không lo ngại nước xâm nhập trực tiếp. Thiết kế không kín nước mang lại một số ưu điểm sau:
Chi phí thấp hơn: Loại bỏ chi phí cho phớt silicone và nút bịt buồng.
Lắp ráp đơn giản hơn: Không cần lắp phớt dây cáp hay xử lý việc bịt kín các buồng không sử dụng.
Kích thước bao bì nhỏ hơn: Không có phớt, đầu nối có thể được thiết kế nhỏ gọn hơn.
Lực cắm thấp hơn: Dễ dàng ghép nối và tháo rời hơn khi bảo dưỡng.
Đối với các ứng dụng yêu cầu bảo vệ môi trường, nắp này cần được sử dụng cùng với vỏ đầu nối cái kín hoặc được đặt bên trong một buồng bảo vệ.

Các tính năng ghép nối và khóa

Tính năng khóa chính được đặt trên đầu nối (terminal), chứ không nằm trên vỏ đầu nối. Điều này có nghĩa là lực giữ giữa hai nửa đầu nối đã ghép nối chủ yếu do các chốt khóa hoặc các tính năng khóa tích hợp trên đầu nối cái (female housing) đảm nhiệm, thay vì do thiết bị đảm bảo vị trí đầu nối (CPA) bên ngoài hoặc khóa tích hợp trên vỏ đầu nối. Tính năng đảm bảo vị trí đầu nối (TPA) không được tích hợp, do đó người lắp ráp phải đảm bảo việc đưa đầu nối vào đúng vị trí và khóa chặt trong quá trình lắp ráp.
Loại gắn kết đầu nối là kiểu gắn cáp (tự do treo), cho phép lắp đặt ở bất kỳ vị trí nào dọc theo dây cáp mà không cần gắn vào bảng điều khiển hay sử dụng giá đỡ. Góc thoát cáp là 180°, tạo ra đường đi thẳng của cáp nhằm giảm thiểu ứng suất uốn lên dây dẫn và đơn giản hóa quy trình sản xuất dây cáp.

Kích thước và đặc điểm vật lý

Mặc dù các kích thước tổng thể cụ thể không được cung cấp trong bảng thông số kỹ thuật, nhưng các đặc điểm kích thước chính bao gồm:
Đường tâm (bước): 8,6 mm – Khoảng cách rộng phù hợp cho các đầu nối dòng cao và dây cáp có tiết diện lớn.
Khoảng cách giữa các hàng: 11,8 mm – Khoảng cách dồi dào giữa các hàng nhằm ngăn ngừa tập trung nhiệt và nhiễu điện.
Các kích thước này cho phép kết nối với dây cáp có tiết diện lớn thường được sử dụng trong các mạch điện công suất cao (ví dụ: 6 mm², 10 mm², 16 mm², 25 mm² hoặc thậm chí lớn hơn đối với các vị trí đầu nối 6,3 mm). Hình dạng của đầu nối là hình chữ nhật, giúp định hướng tự nhiên và dễ nhận biết chiều lắp ráp.

Hướng dẫn lắp ráp và xử lý

Khi lắp ráp nắp đậy này:
Ép nối đầu dây: Sử dụng dụng cụ ép nối do nhà sản xuất khuyến nghị để đảm bảo việc gắn dây vào đầu nối đạt yêu cầu. Các đầu nối dòng cao đòi hỏi độ cao và chiều rộng ép nối chính xác nhằm giảm thiểu sụt áp và sinh nhiệt.
Lắp đặt đầu nối: Đẩy các đầu nối vào vỏ nắp cho đến khi nghe thấy tiếng 'click' hoặc cảm nhận được độ 'click' rõ ràng, xác nhận việc khóa chính đã được thực hiện đúng. Vì không có bộ giữ vị trí đầu nối (TPA), việc lắp đặt đúng vị trí là rất quan trọng.
Giảm ứng suất dây dẫn: Bộ nối này không tích hợp chức năng giảm ứng suất. Đối với các ứng dụng có rung động hoặc chuyển động dây cáp, hãy sử dụng dây buộc cáp bên ngoài, ống co nhiệt hoặc bọc dây cáp thành bó để cố định dây dẫn.
Kết nối: Căn chỉnh nắp với vỏ cái tương ứng bằng các đặc điểm phân cực (thường là rãnh định hướng hoặc khe cắm). Áp lực đều lên hai phần cho đến khi chúng khớp hoàn toàn.
Kiểm tra: Sau khi kết nối, tiến hành kiểm tra kéo để xác minh độ khóa đã đạt yêu cầu. Đối với các ứng dụng dòng cao, nên cân nhắc sử dụng chụp ảnh nhiệt hoặc kiểm tra sụt áp trong quá trình hiệu chuẩn.

Ứng dụng

Các ứng dụng điển hình của nắp RH71516Y bao gồm:
Dây cáp dương và âm chính của pin
Kết nối từ máy phát điện đến pin
Dây cấp nguồn cho mô-tơ khởi động
Đầu vào của mô-đun phân phối điện
Mạch cấp nguồn cho mô-tơ quạt điện
Bộ cấp điện cho mô-tơ lái trợ lực điện (EPS)
Nguồn cấp cho mô-tơ bơm ABS
Nguồn chính cho mô-tơ quạt hệ thống điều hòa không khí (HVAC)
Mạch cấp điện kéo rơ-moóc
Kết nối pin phụ (trong hệ thống hai pin)
Kết nối bộ chuyển đổi DC-DC của xe điện (EV)
Giao diện hộp phân phối công suất cao cho xe hybrid
