936291-2/70216C-2.8-11 Kabel Harness Perakitan Pin Ganda Laki-Laki, Konektor Otomotif untuk Soket Kabel Listrik Mobil

(1) Ikhtisar

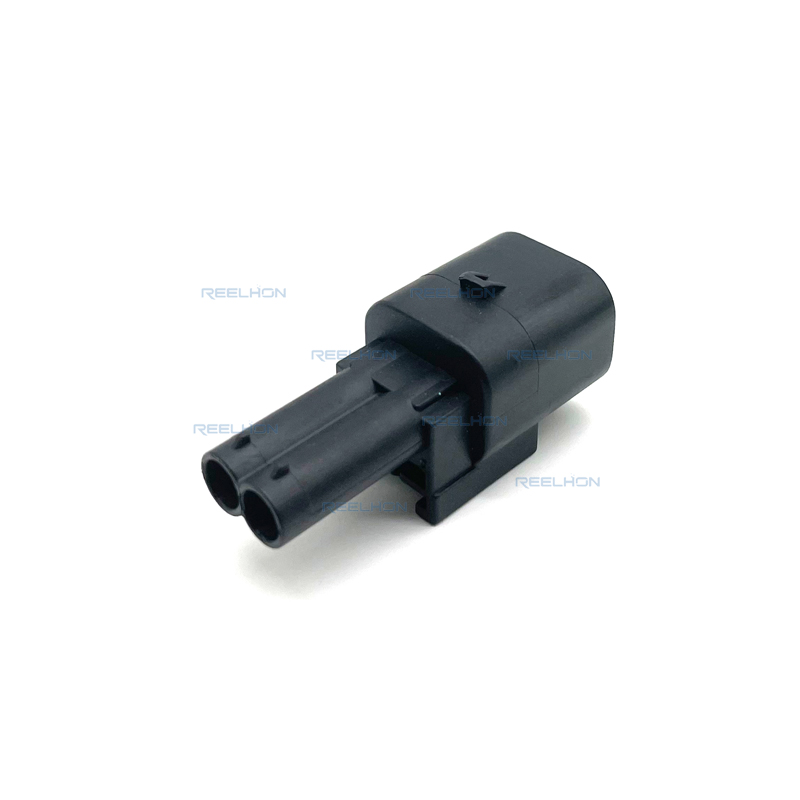

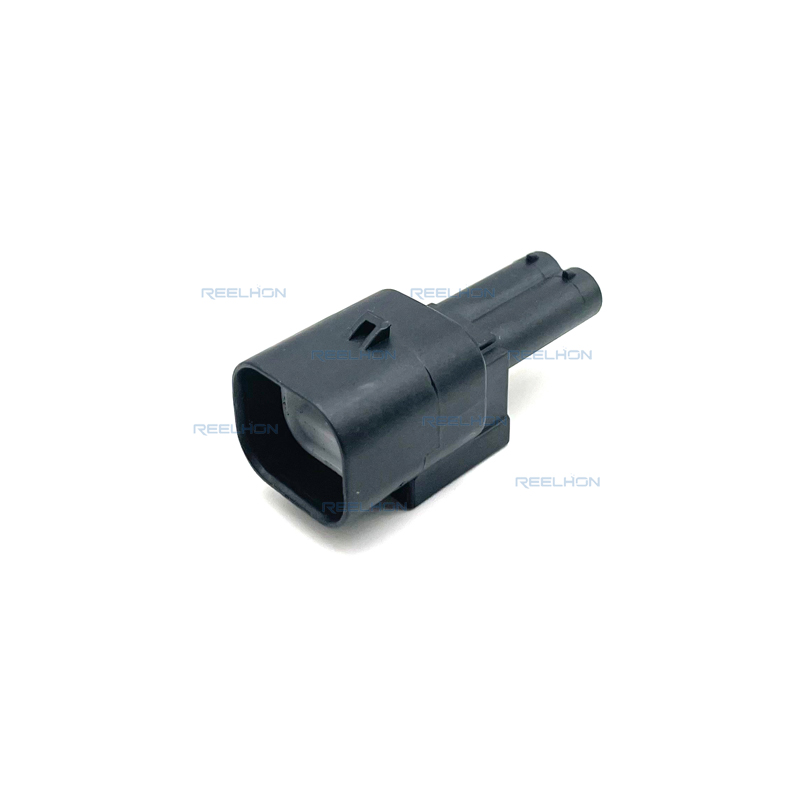

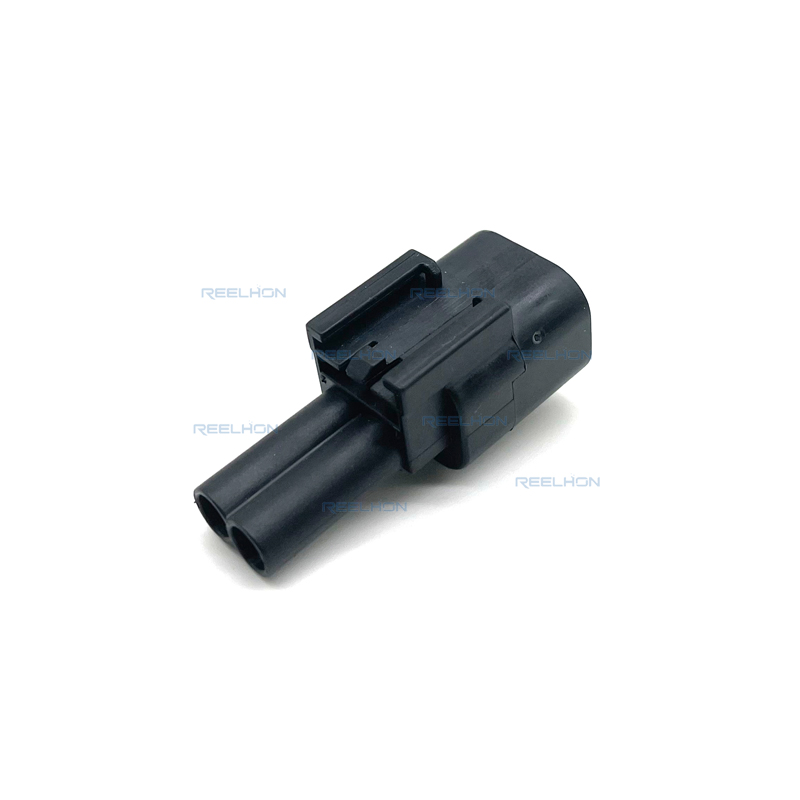

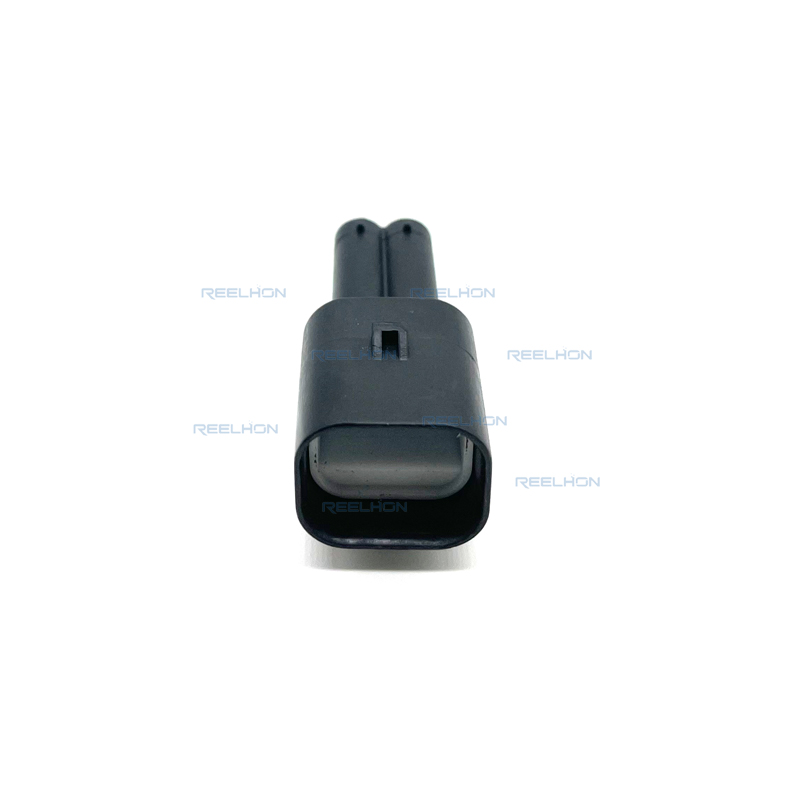

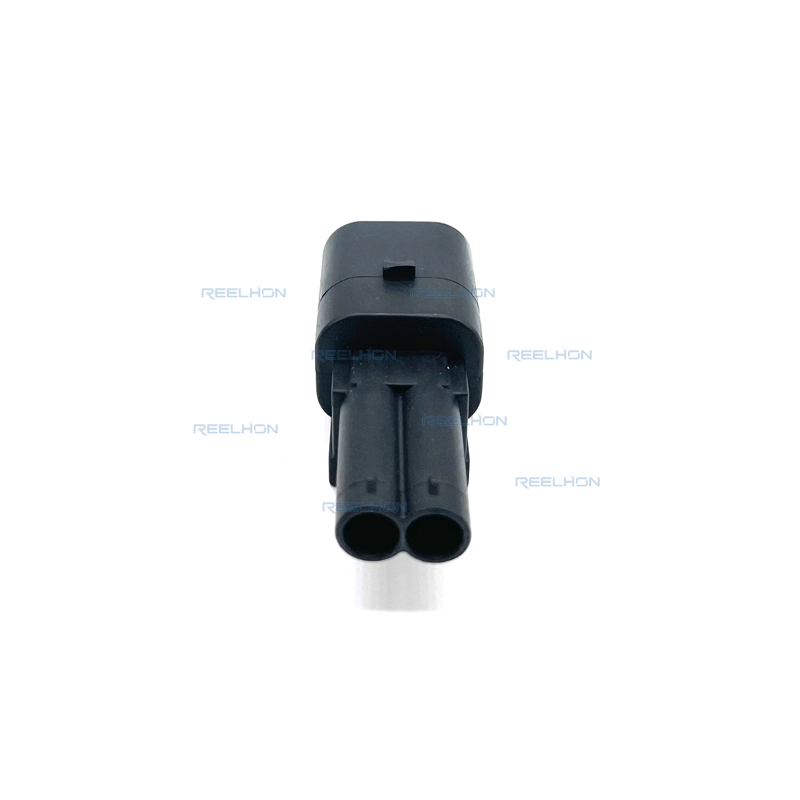

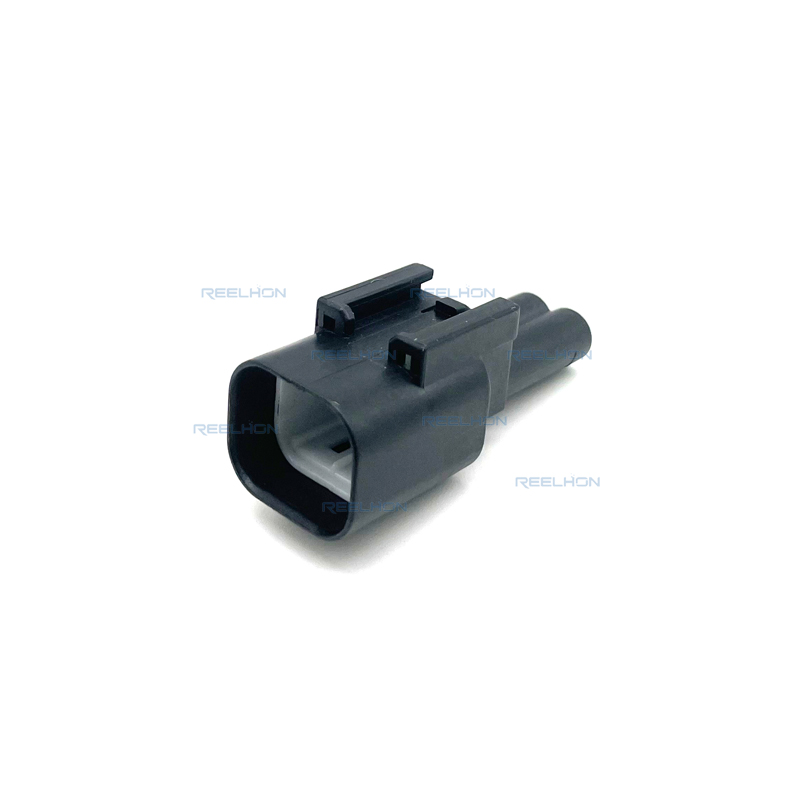

936291-2 adalah rumah tutup berposisi 2 dari seri 090 SLD (Tertutup). Dirancang sebagai rakitan tutup tertutup berwarna hitam yang dipasangkan dengan rakitan steker yang sesuai (misalnya, 0-936248-2, 090 SEALED 2P PLUG ASSY) guna membentuk sistem konektor tertutup lengkap. Produk ini ditujukan untuk aplikasi otomotif dan industri yang memerlukan ketahanan terhadap air. Peringkat tegangan nominalnya adalah 12 V DC.

(2) Fitur Utama dan Persyaratan

Peringkat:
Tegangan: 12 V DC
Suhu: 25±5°C (kondisi uji lingkungan, bukan suhu operasi maksimum)
Kelembapan: 65±20% (kondisi uji)
Persyaratan dan Prosedur Pengujian:
Penampilan: Tidak diperbolehkan retak, kerusakan, atau distorsi.
Gaya pemasangan dan pelepasan konektor: 10 kgf atau kurang.
Pemasangan terbalik antar rumah konektor: Tidak boleh terpasang secara salah dengan menerapkan gaya sebesar 20 kgf.
Pemasangan terbalik antar terminal dan rumah konektor: 5 kgf atau lebih.
Gaya pemasangan antar terminal dan rumah konektor: Maksimal 1,5 kgf atau kurang.
Gaya retensi terminal: Minimal 10 kgf.
Gaya pemasangan dan pelepasan terminal (jenis betina): 0,15–1,0 kgf (pelepasan).
Kekuatan crimp: 0,5 SQ: Minimal 9 kgf atau lebih; 0,85 SQ: Minimal 13 kgf atau lebih.
Penurunan tegangan: Maksimal 3 mV/A (awal).
Tahanan isolasi: Minimal 250 MΩ (awal, antar terminal).
Arus bocor: 1 μA atau kurang.
Gaya pengaitan panel klip konektor: Maksimal 12 kgf atau kurang.
Gaya penahanan panel klip konektor: Minimal 15 kgf atau lebih.
Kekuatan kunci rumah (housing lock): Minimal 10 kgf atau lebih.
Gaya pelepasan kunci rumah (housing lock): Maksimal 6 kgf.
Kinerja Uji Lingkungan:
Uji suhu rendah (−40°C, 120 jam): Tampilan tanpa retak/kerusakan/distorsi; resistansi isolasi minimal 100 MΩ; kebocoran arus maksimal 100 μA.
Uji kejut suhu dingin dan panas (200 siklus): Tampilan tanpa cacat; penurunan tegangan maksimal 10 mV/A; ketahanan segel minimal 0,5 kgf/cm².
Uji suhu tinggi (80°C atau 120°C selama 300 jam): Tampilan tanpa cacat; penurunan tegangan maksimal 10 mV/A; ketahanan segel minimal 0,5 kgf/cm².
Uji kelembaban suhu (25°C, 65% RH, 25 jam, 5 siklus): Tampilan tanpa cacat; penurunan tegangan maksimal 10 mV/A; resistansi isolasi minimal 100 MΩ; kebocoran arus maksimal 100 μA.
Uji debu (1,5 kg semen Portland, 1 jam): Penurunan tegangan maksimal 10 mV/A.
Uji tahan air (120°C selama 40 menit, kemudian semprotan air suhu ruang, 48 siklus): Tekanan segel maksimum 0,5 kgf/cm²; penampilan tanpa cacat; resistansi isolasi minimum 100 MΩ; kebocoran arus maksimum 100 μA.
Uji minyak dan cairan (minyak mesin pada 50°C, bensin, cairan rem, cairan pencuci kaca, cairan pendingin): Penampilan tanpa cacat; penurunan tegangan maksimum 10 mV/A; tekanan segel minimum 0,5 kgf/cm².
Uji ozon (40±3°C, 10 ppm, 24 jam): Penurunan tegangan maksimum 10 mV/A; tekanan segel minimum 0,5 kgf/cm²; penampilan tanpa cacat.
Uji air garam (35°C, semprotan garam 5%, 24 jam, 4 siklus): Penurunan tegangan maksimum 10 mV/A; resistansi isolasi minimum 100 MΩ; kebocoran arus maksimum 100 μA.
Uji gas sulfur dioksida (SO₂) (40±3°C, 10 ppm, 24 jam): Penurunan tegangan maksimum 10 mV/A.
Uji ketahanan lingkungan kompleks (120°C atau 80°C selama 48 jam, kemudian getaran 4,4G, 20–200 Hz, 40 jam per sumbu, serta siklus arus sebanyak 120 siklus): Penampilan tanpa cacat; kekuatan tarik crimp minimum 9 kgf (0,5SQ) / 13 kgf (0,85SQ); penurunan tegangan maksimum 10 mV/A; kenaikan suhu maksimum 40°C; durasi korsleting instan maksimum 10 μs.

(3) Kepatuhan Lingkungan

RoHS Uni Eropa (2011/65/EU): Sesuai, termasuk Direktif Delegasi 2015/863/EU.
Direktif UE tentang Kendaraan Bekas (ELV) 2000/53/EC: Sesuai.
China RoHS 2: Tidak mengandung zat terbatas di atas ambang batas.
REACH UE (EC) No. 1907/2006: Sesuai, bebas SVHC menurut Daftar Kandidat ECHA per Februari 2026 (253 zat).
Kandungan Halogen: Rendah halogen – Br, Cl, F < 900 ppm per bahan homogen. Juga bebas BFR/CFR/PVC.
Kemampuan Proses Solder: Tidak cocok untuk proses penyolderan.

(4) Ukuran Kabel yang Berlaku

Tidak ditentukan.

(5) Komponen Pasangan dan Aksesori

Rumah tutup 936291-2 berpasangan dengan ASSY PLUG 2P TERTUTUP 090 (nomor bagian 0-936248-2). Tersedia rumah penutup (0-936311-1) untuk konektor steker. Seri ini juga mencakup konektor resistor chip tertutup untuk CAN (0-936578-2, 0-936584-2).

(6) Status Kualifikasi

Pengujian kualifikasi yang berhasil pada lini produk yang bersangkutan belum diselesaikan. Nomor Laporan Uji Kualifikasi akan diterbitkan setelah pengujian kualifikasi berhasil diselesaikan.

(7) Kesimpulan

936291-2 adalah rumah tutup berposisi 2, berwarna hitam, dan tahan bocor untuk seri 090 SLD. Dirancang untuk aplikasi 12 V DC yang memerlukan ketahanan terhadap air (pengujian kedap air dilakukan hingga tekanan minimum 0,5 kgf/cm²). Rumah ini memenuhi persyaratan RoHS, ELV, REACH, serta kandungan halogen rendah. Persyaratan kinerja meliputi gaya retensi terminal minimal 10 kgf, penurunan tegangan maksimal 3 mV/A pada kondisi awal, resistansi isolasi minimal 250 MΩ, dan arus bocor maksimal 1 μA. Pengujian lingkungan mencakup suhu dingin, suhu panas, kejut termal, kelembaban, debu, tahan air, paparan minyak/cairan, ozon, semprotan garam, gas belerang, serta getaran kompleks dengan siklus suhu.
