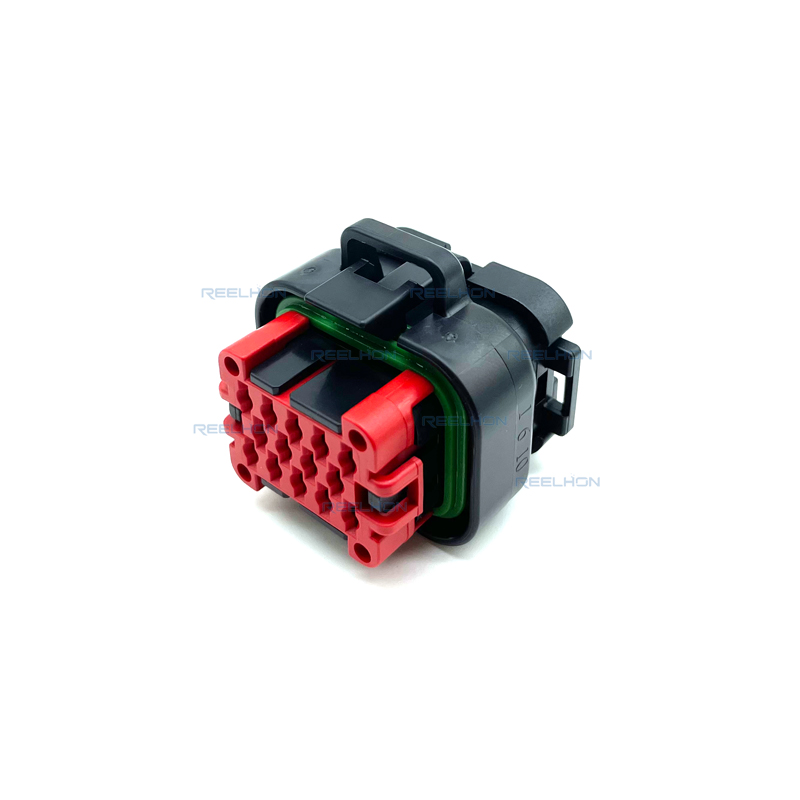

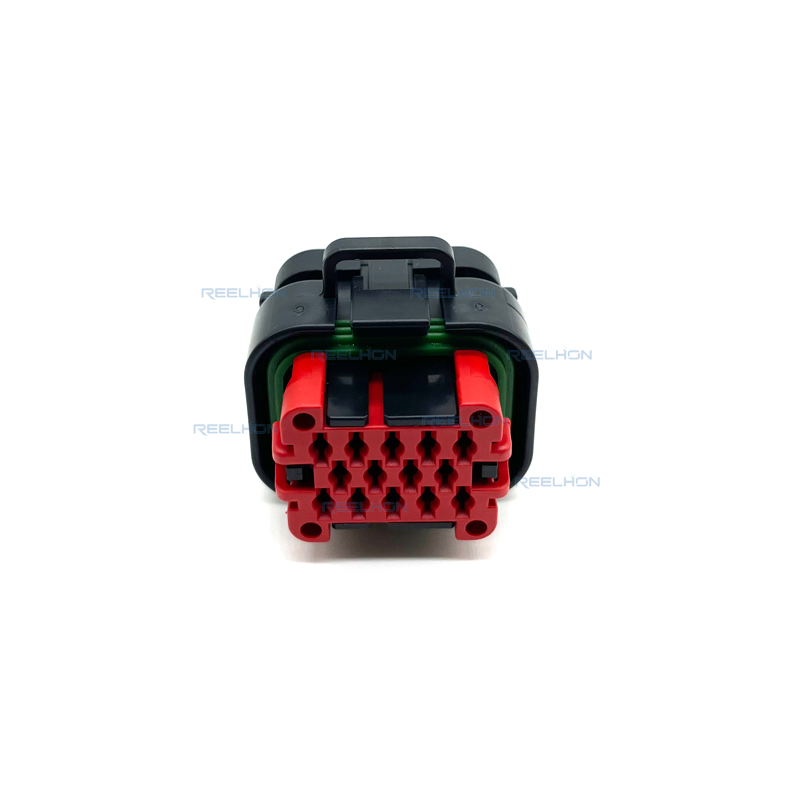

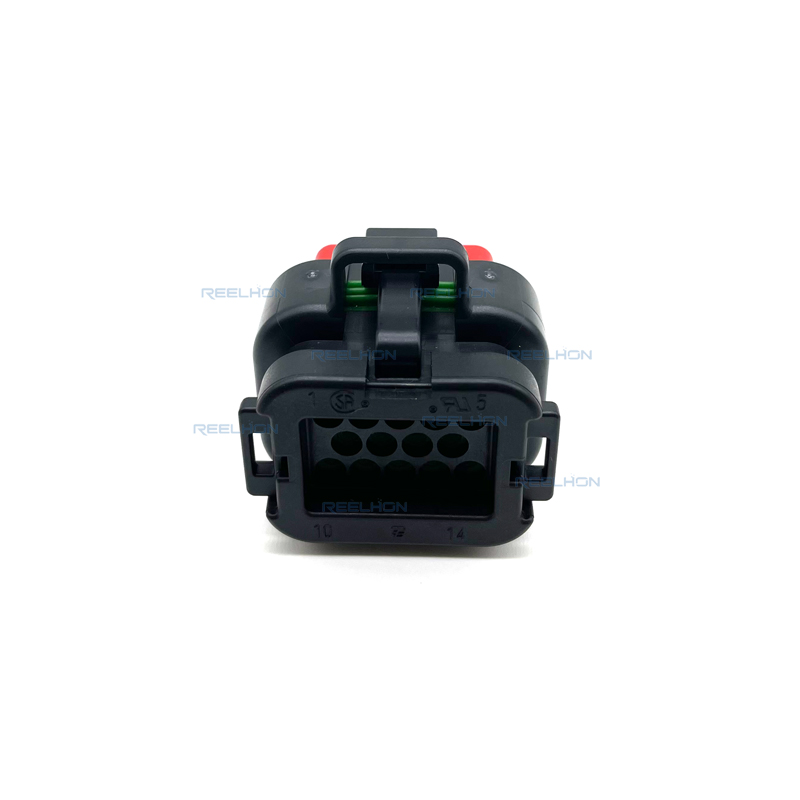

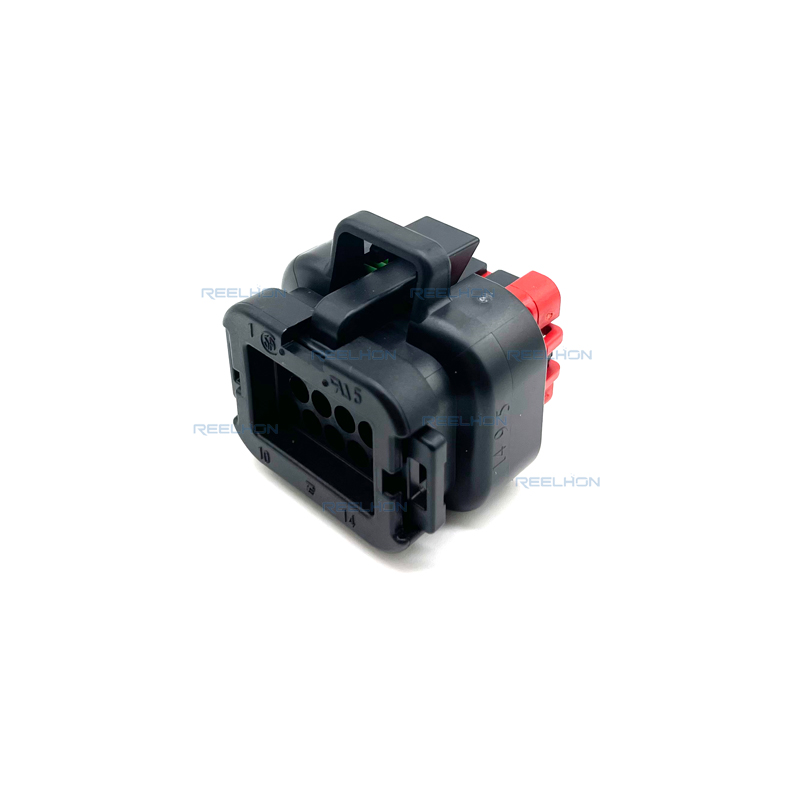

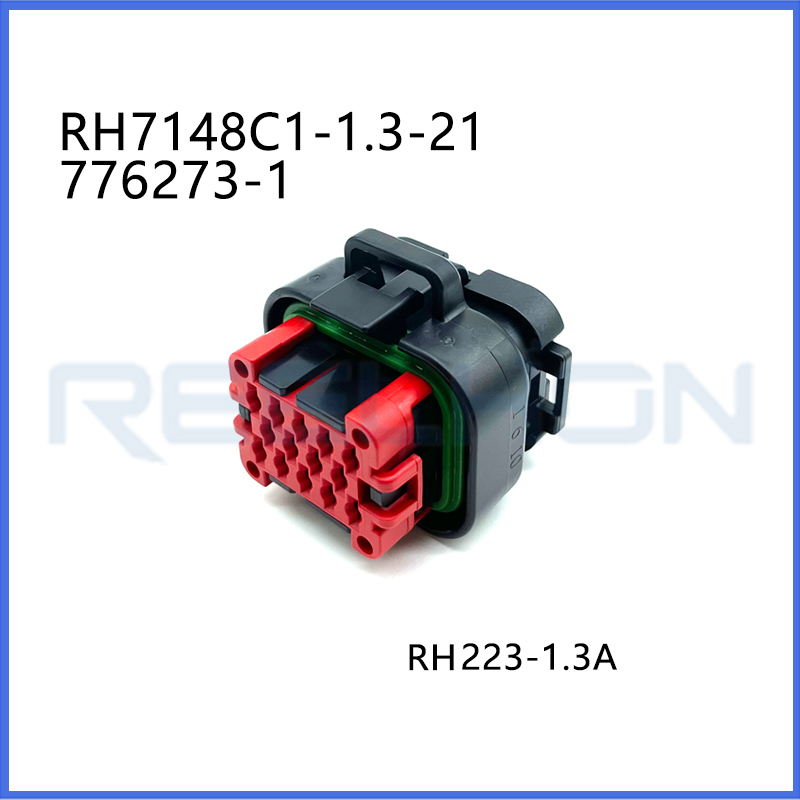

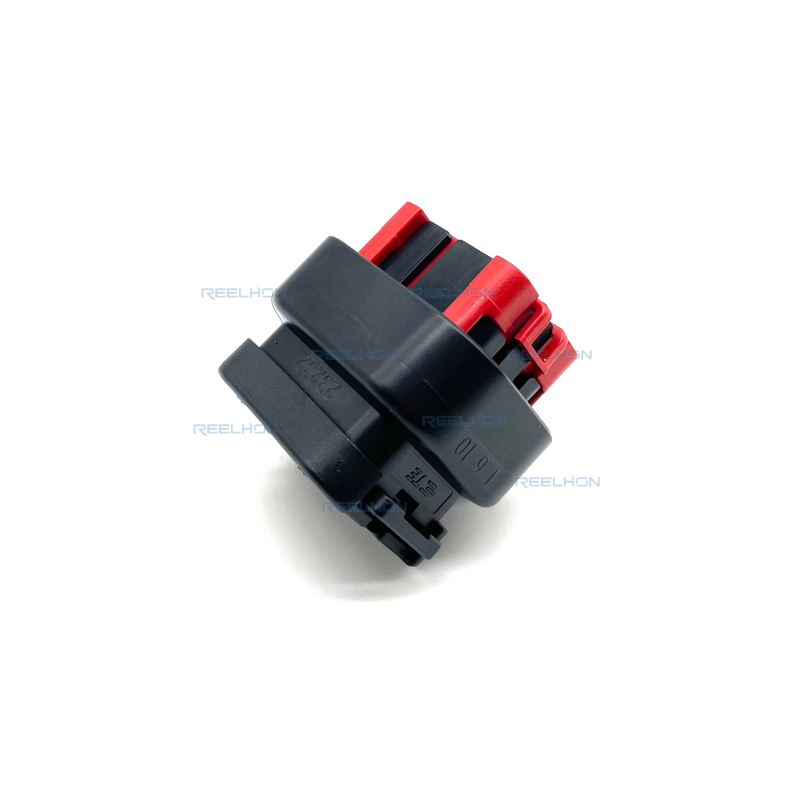

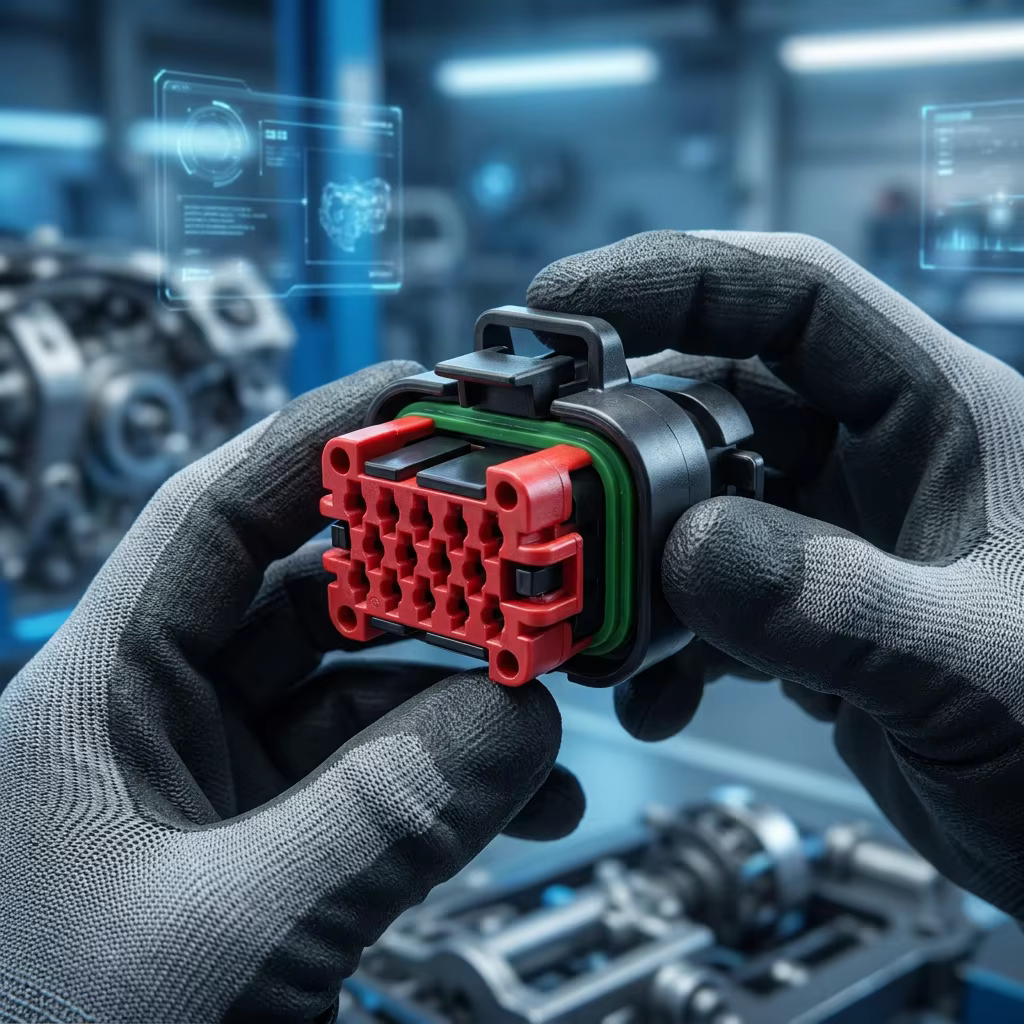

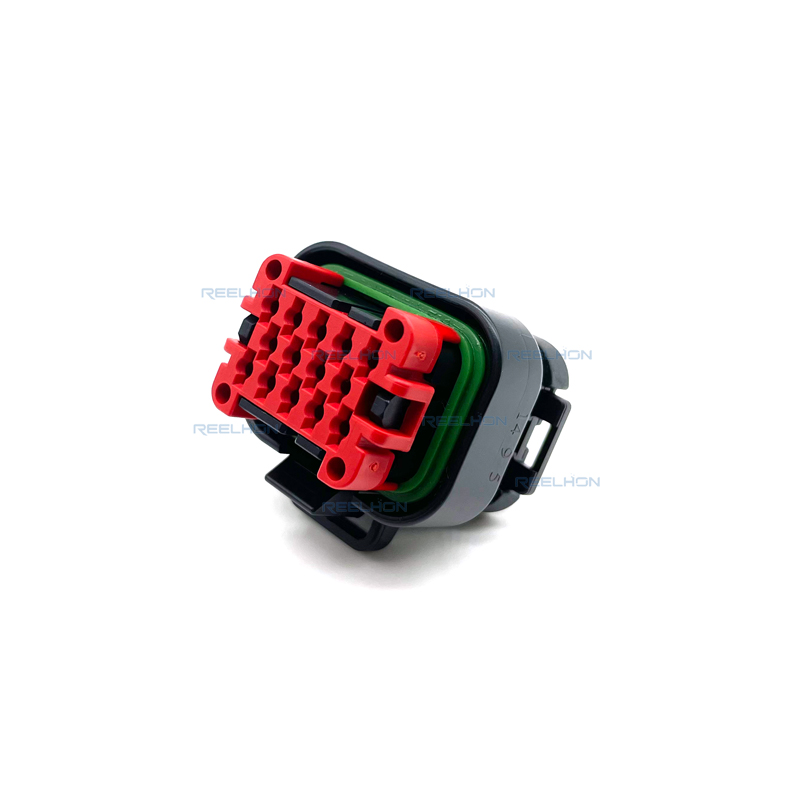

RH7148C1-1.3-21/776273-1, 250 V, 14 vị trí, vỏ nối ô tô cho đầu nối cái

Mô tả chi tiết sản phẩm

Bộ nối có định mức điện áp 250 V là một hệ thống bộ nối cáp treo tự do, công suất cao và độ tin cậy cao, được thiết kế đặc biệt cho các ứng dụng ô tô, công nghiệp và năng lượng đòi hỏi khắt khe, với điện áp danh định tối đa 250 V và dòng điện liên tục tối đa 17 A trên mỗi tiếp điểm. Bộ nối này sở hữu vỏ làm bằng nhựa PBT gia cố sợi thủy tinh, tiếp điểm dạng ổ cắm kích thước 1,3 mm và cơ chế ghép nối có khóa định vị cùng chức năng đảm bảo vị trí đầu nối (TPA), nhằm đảm bảo hiệu suất an toàn, chắc chắn và bền bỉ trong các môi trường khắc nghiệt từ -40°C đến 125°C.

Đặc điểm loại sản phẩm – Thiết kế điện áp cao

Bộ nối này được thiết kế cho kiến trúc điện áp định mức 250 V, phù hợp với các hệ thống lai nhẹ (mild hybrid), mạch phụ của xe điện, nguồn cấp điện công nghiệp, hệ thống quản lý pin và thiết bị năng lượng tái tạo. Khác với các bộ nối ô tô tiêu chuẩn 12 V, nền tảng 250 V này yêu cầu khoảng cách rò điện (creepage) và khoảng cách cách ly (clearance) tăng cường, đạt được nhờ bước chân tiếp điểm 4 mm và khoảng cách giữa hai hàng tiếp điểm là 4 mm.

Góc thoát cáp là 180° (thẳng), cho phép đi dây đơn giản và giảm thiểu ứng suất uốn lên dây dẫn — yếu tố đặc biệt quan trọng đối với các dây dẫn có tiết diện lớn hơn, cần thiết để dẫn dòng 17 A.

Màu sản phẩm chính là đen, mang lại vẻ ngoài chuyên nghiệp đồng thời đảm bảo khả năng chống tia UV và ổn định nhiệt. Mã bộ nối & mã khóa (keying code) là 1, biểu thị một cấu hình khóa cụ thể nhằm ngăn chặn việc ghép nối nhầm với các bộ nối khác trong cùng họ.

Đặc điểm tiếp điểm – Khả năng dẫn dòng cao

Đầu nối này chấp nhận các tiếp điểm kiểu ổ cắm (đầu cực cái) có kích thước tiếp điểm 1,3 mm. Đường kính chốt ghép nối chính xác là 1,3 mm (0,051 inch), đảm bảo tiếp xúc điện ổn định và có điện trở thấp. Dòng điện định mức tối đa trên mỗi tiếp điểm là 17 A – đây là giá trị định mức đáng kể, xếp đầu nối này vào nhóm phân phối điện năng thay vì các ứng dụng mức tín hiệu. Khả năng chịu tải 17 A cho phép đầu nối này xử lý các tải như động cơ điện, thiết bị sưởi, bộ sạc pin, bộ biến tần điện và đường cấp điện chính.

Đường kính tiếp điểm 1,3 mm được tối ưu hóa để dẫn dòng 17 A đồng thời vẫn duy trì kích thước tổng thể của đầu nối ở mức hợp lý. Để so sánh, các tiếp điểm thông thường có đường kính 1,0 mm thường được định mức ở khoảng 5–10 A, trong khi tiếp điểm đường kính 1,5 mm có thể chịu được khoảng 15–20 A – do đó, tiếp điểm đường kính 1,3 mm đạt được sự cân bằng xuất sắc giữa khả năng dẫn dòng và mật độ bố trí đầu nối.

Cố định cơ học – Các tính năng khóa chắc chắn

Việc căn chỉnh khi ghép nối được tích hợp cùng loại căn chỉnh có chốt. Các đầu nối có chốt sử dụng các đặc điểm nhựa bất đối xứng để ngăn chặn vật lý việc ghép nối sai hoặc ghép nối chéo với các đầu nối khác. Điều này rất quan trọng đối với các hệ thống 250 V, vì việc ghép nối sai có thể gây ra hiện tượng đoản mạch, hư hỏng thiết bị hoặc các mối nguy hiểm về an toàn.

Đặc điểm vỏ bọc – PBT gia cố sợi thủy tinh

Vỏ bọc được sản xuất từ Polybutylene Terephthalate (PBT) gia cố sợi thủy tinh. PBT gia cố sợi thủy tinh mang lại nhiều ưu điểm vượt trội so với PBT không gia cố:

Độ bền cơ học cao hơn – sợi thủy tinh làm tăng độ bền kéo và độ bền uốn

Độ ổn định kích thước tốt hơn – giảm biến dạng và co ngót trong quá trình đúc

Nhiệt độ cong dưới tải cao hơn – duy trì độ cứng vững ở nhiệt độ cao

Khả năng chống chảy rão cải thiện – yếu tố then chốt nhằm đảm bảo lực giữ đầu nối ổn định theo thời gian

Khả năng chống hóa chất nâng cao – chịu được các chất lỏng ô tô, dầu và dung môi

Khoảng cách tâm (bước) giữa các tiếp điểm liền kề là 4 mm (0,157 in). Bước rộng hơn này (so với các đầu nối tín hiệu 2,5 mm) đảm bảo khoảng cách rò rỉ và khoảng cách cách điện cần thiết cho hoạt động ở điện áp 250 V, ngăn ngừa hiện tượng phóng điện hồ quang giữa các tiếp điểm liền kề, giảm nhiễu xuyên âm (cross-talk) và phù hợp với các loại dây có tiết diện lớn hơn (ví dụ: dây 14–16 AWG cho dòng định mức 17 A).
