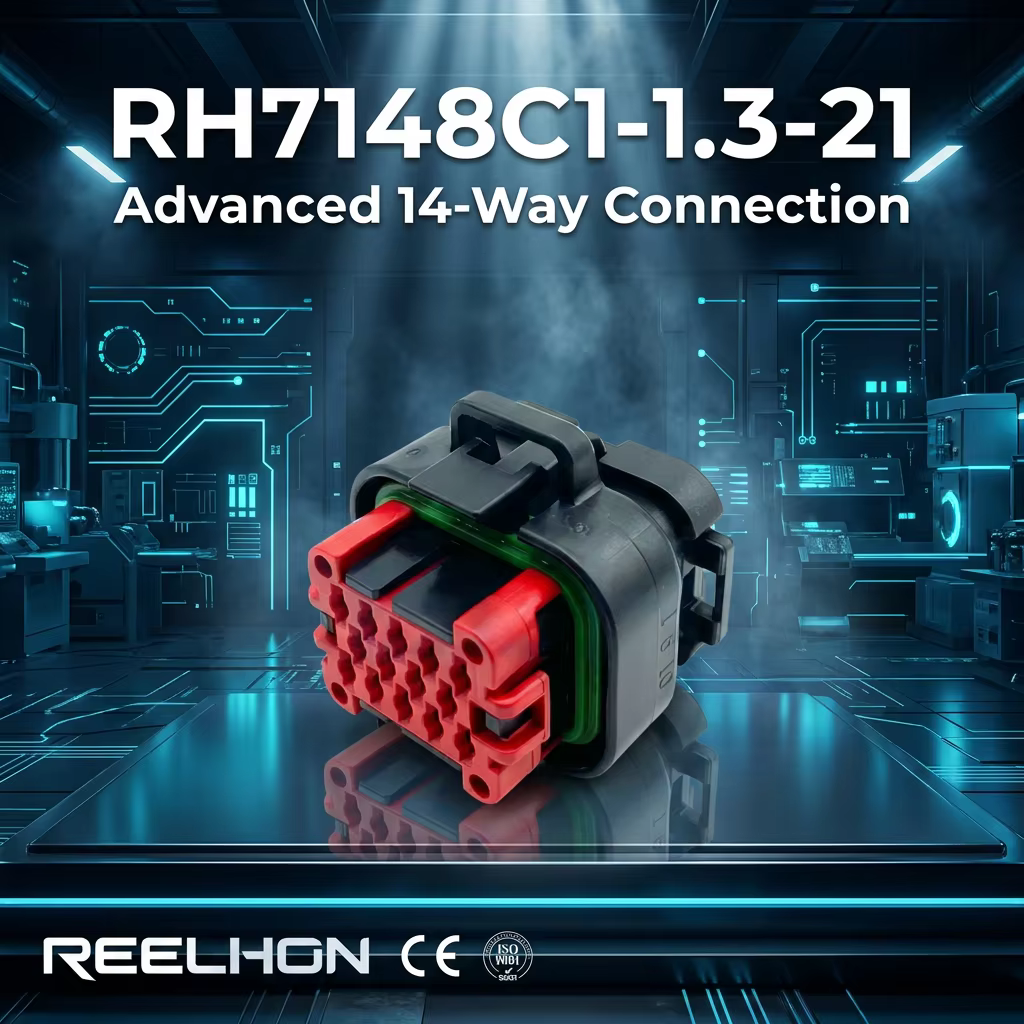

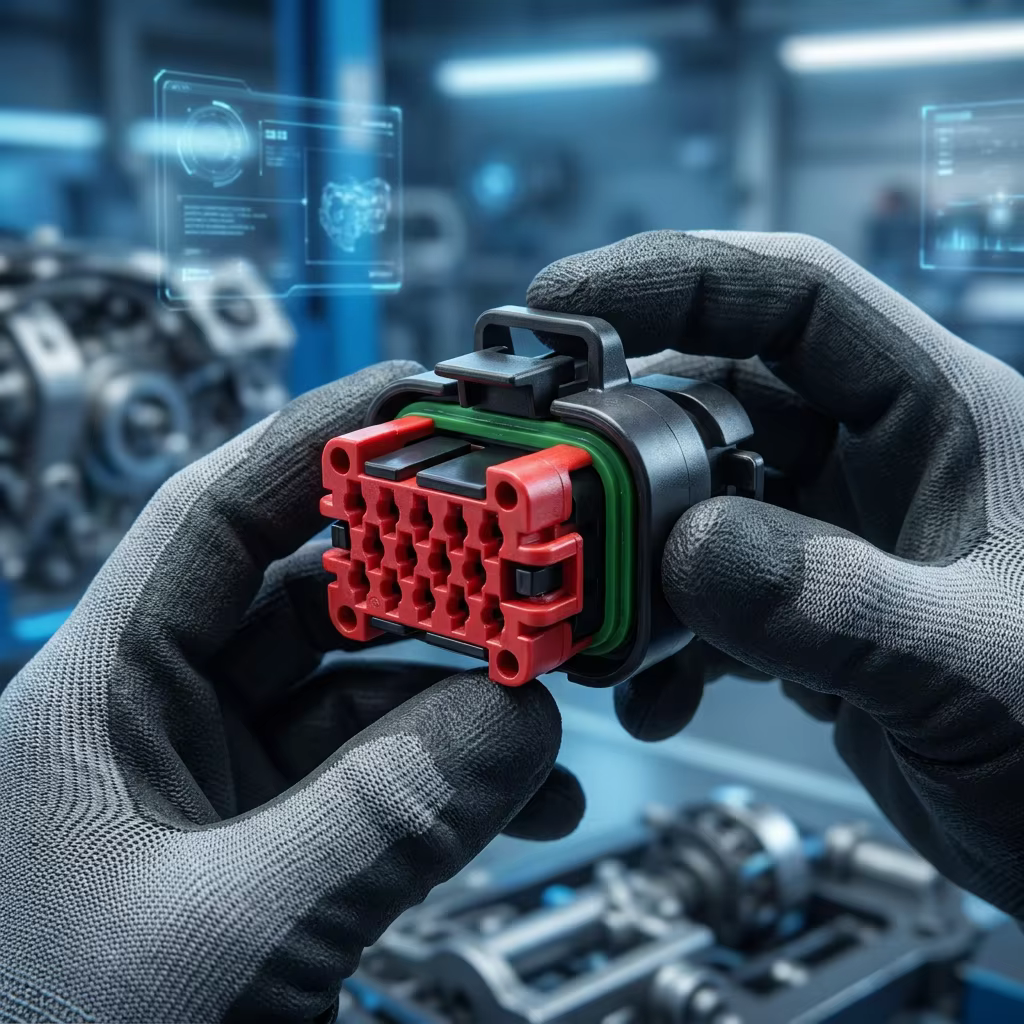

RH7148C1-1.3-21/776273-1 250 V, 14 na Posisyon, Kaban ng Automotive para sa mga Babae na Terminal

Detalyadong Pagsusuri ng Produkto

Ang konektor na may rating na 250 V ay isang mataas-na-kapangyarihan at mataas-na-kakatiyakan na sistema ng konektor na nakakabit sa kable nang malaya, na idinisenyo para sa mahigpit na mga aplikasyon sa automotive, pang-industriya, at enerhiya na nangangailangan ng hanggang 250 V na nominal na boltahe at 17 A na tuloy-tuloy na kasalukuyan bawat kontak. Kasama dito ang matibay na bahay na gawa sa PBT na may halo ng salamin, mga kontak na soket na may sukat na 1.3 mm, at pinakamainam na pagkakasunod-sunod ng pagkakabit na may pagsasaayos ng posisyon ng terminal (TPA), na idinisenyo para sa ligtas, secure, at matibay na pagganap sa ekstremong kapaligiran mula -40°C hanggang 125°C.

Mga Katangian ng Uri ng Produkto – Disenyo para sa Mataas na Boltahe

Ang konektor na ito ay ginawa para sa arkitekturang nominal na boltahe ng 250V, kaya ito ay angkop para sa mga sistemang mild hybrid, mga auxiliary circuit ng electric vehicle, mga industrial power supply, mga battery management system, at mga kagamitan para sa renewable energy. Hindi tulad ng karaniwang 12V automotive connector, ang 250V platform na ito ay nangangailangan ng mas mataas na creepage at clearance distances, na nakamit sa pamamagitan ng 4mm pitch at 4mm na spacing mula row hanggang row.

Ang anggulo ng paglabas ng kable ay 180° (tuwid), na nagpapadali sa pag-reroute ng kable at binabawasan ang stress sa pagsukat ng mga kable—na mahalaga lalo na para sa mas makapal na mga kable na kinakailangan para sa daloy ng kuryente na 17A.

Ang pangunahing kulay ng produkto ay itim, na nagbibigay ng propesyonal na anyo kasama ang resistensya sa UV at thermal stability. Ang konektor at keying code ay 1, na nangangahulugan ng tiyak na keying configuration upang maiwasan ang maling pagkonekta sa iba pang konektor sa parehong pamilya.

Mga Katangian ng Contact – Kakayahang Maghatid ng Mataas na Kasalukuyan

Ang konektor ay tumatanggap ng mga kontak na may anyo ng soket (mga terminal na pambabae) na may laki ng kontak na 1.3 mm. Ang tiyak na diameter ng mating pin ay 1.3 mm (0.051 pulgada), na nagsisiguro ng pare-parehong elektrikal na kontak na may mababang resistensya. Ang pinakamataas na rating ng kasalukuyang kontak ay 17 A bawat kontak—ito ay isang malaki at makabuluhang rating na naglalagay sa konektor na ito sa kategorya ng power distribution imbes na sa mga aplikasyon na may signal-level. Ang kapasidad na 17 A ay nagpapahintulot sa konektor na ito na pangasiwaan ang mga karga tulad ng mga electric motor, heater, battery charger, power inverter, at pangunahing power feed.

Ang diameter na 1.3 mm ng kontak ay optimizado para sa pagdadala ng kasalukuyang 17 A habang pinapanatili ang makatuwirang sukat ng konektor. Para sa paghahambing, ang karaniwang kontak na 1.0 mm ay may rating na humigit-kumulang 5–10 A, samantalang ang kontak na 1.5 mm ay nakakapagdala ng humigit-kumulang 15–20 A—ang kontak na 1.3 mm ay nagtataglay ng mahusay na balanse sa pagitan ng kapasidad ng kasalukuyan at density ng konektor.

Mekanikal na Pagkakabit – Matibay na Mga Katangian ng Locking

Kasali ang pag-aayos ng pagkakasunod-sunod sa pagkakabit na may key-type na pag-aayos. Ang mga konektor na may key ay gumagamit ng di-simetrikong plastik na mga tampok na pisikal na pinipigilan ang maling pagkakabit o cross-mating sa iba pang konektor. Ito ay mahalaga para sa mga sistemang 250V kung saan ang maling pagkakabit ay maaaring magdulot ng short circuit, pinsala sa kagamitan, o mga panganib sa kaligtasan.

Mga Katangian ng Housing – Glass-Filled PBT

Ginagawa ang housing mula sa Glass-Filled Polybutylene Terephthalate (PBT). Ang glass-filled PBT ay nagbibigay ng malaking mga pakinabang kumpara sa unfilled PBT:

Mas mataas na mekanikal na lakas – ang mga hibla ng salamin ay nagpapataas ng tensile at flexural strength

Mas mainam na dimensional stability – nababawasan ang warpage at shrinkage habang binubuo

Mas mataas na heat deflection temperature – nananatiling matigas sa mataas na temperatura

Mas mahusay na creep resistance – mahalaga upang mapanatili ang terminal retention force sa paglipas ng panahon

Mas mahusay na chemical resistance – tumutugon sa mga automotive fluids, langis, at solvent

Ang sentral na linya (pitch) sa pagitan ng magkatabing mga kontak ay 4 mm (0.157 pulgada). Ang mas malawak na pitch na ito (kumpara sa 2.5 mm na signal connectors) ay nagbibigay ng mahalagang creepage at clearance para sa operasyon sa 250 V, pinipigilan ang arcing sa pagitan ng magkatabing mga kontak, binabawasan ang cross-talk, at sumasaklaw sa mas malalaking wire gauges (halimbawa, 14–16 AWG para sa 17 A).
