8-968973-2, Perumahan Pemasangan Betina 15 Pin, Tali Pembumian Elektrik Automotif, Penyambung Kereta, Soket Wayar Elektrik Kereta

Gambaran Produk

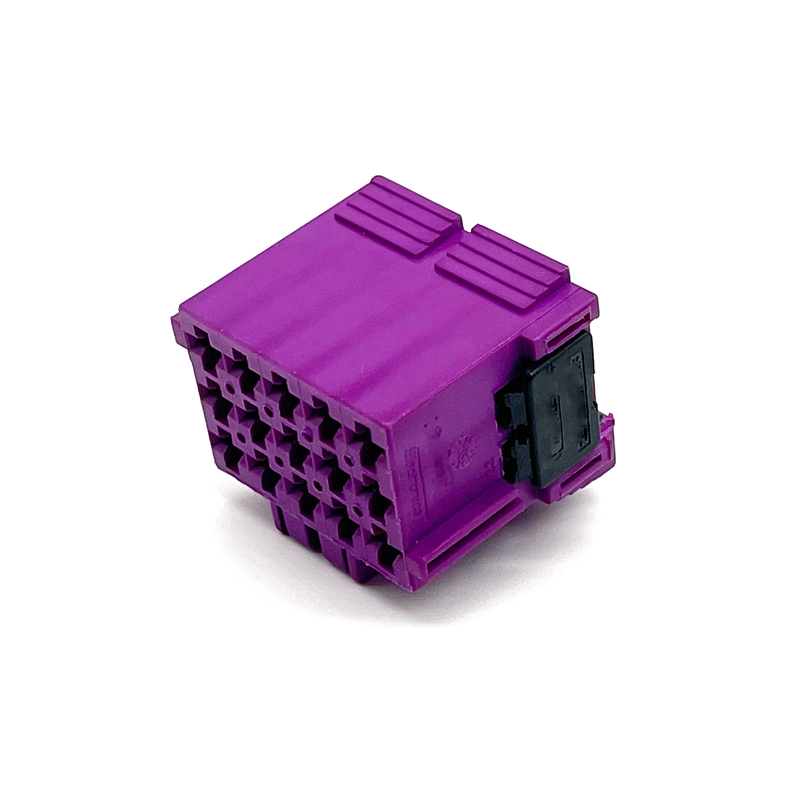

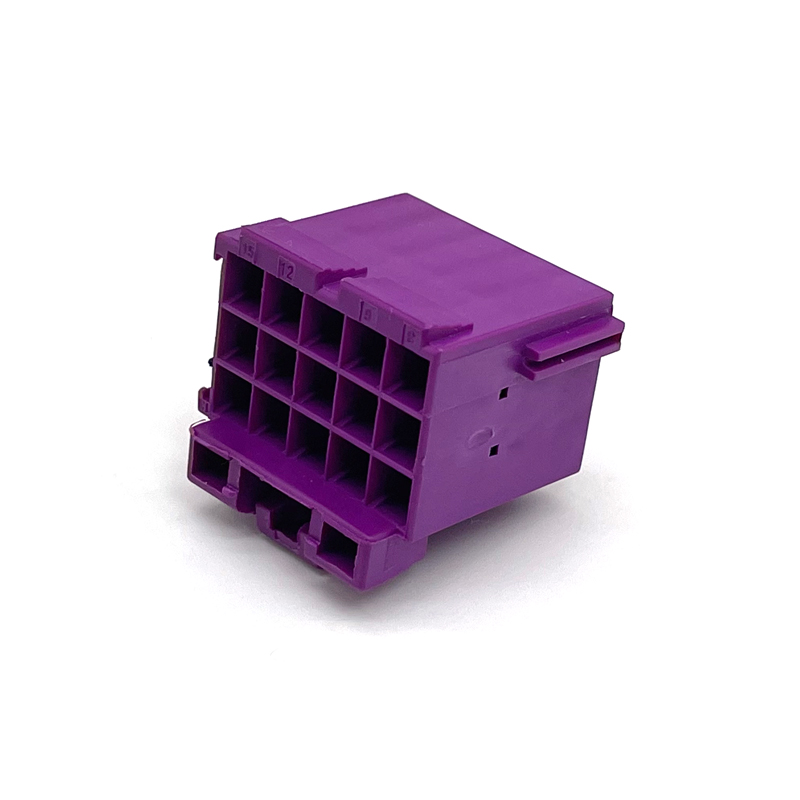

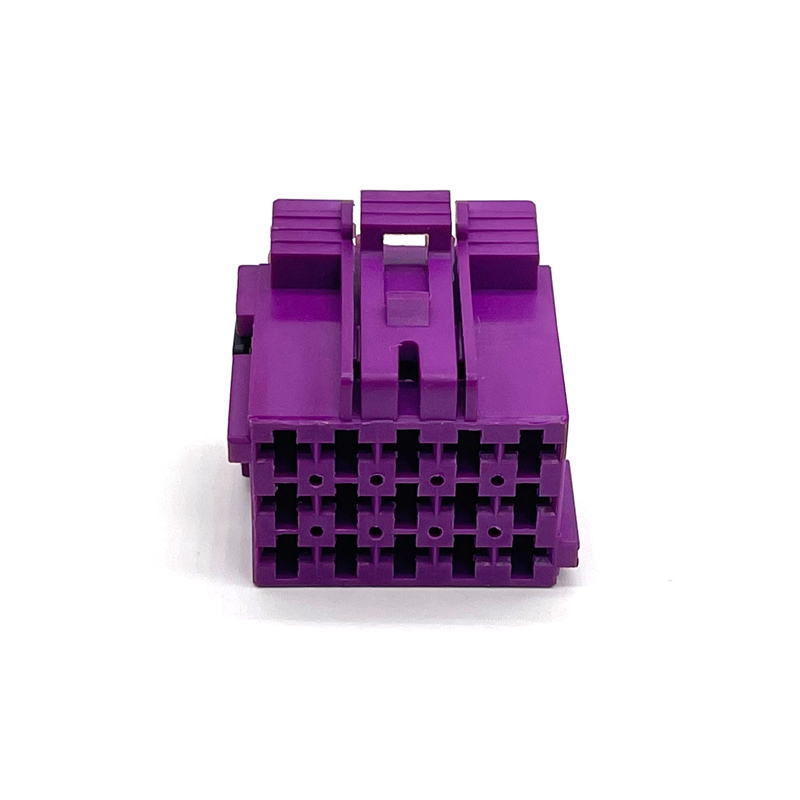

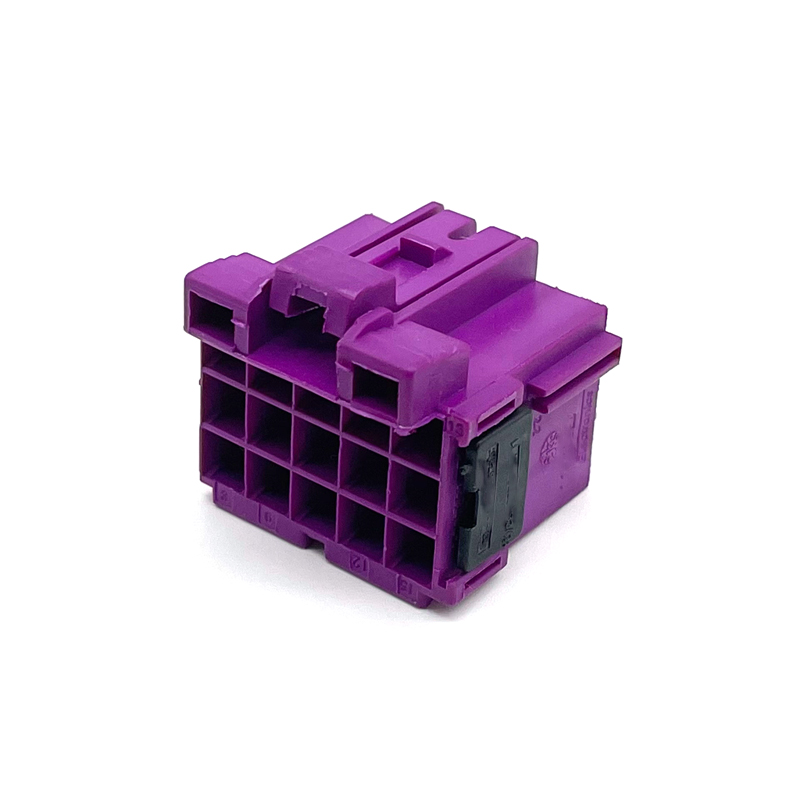

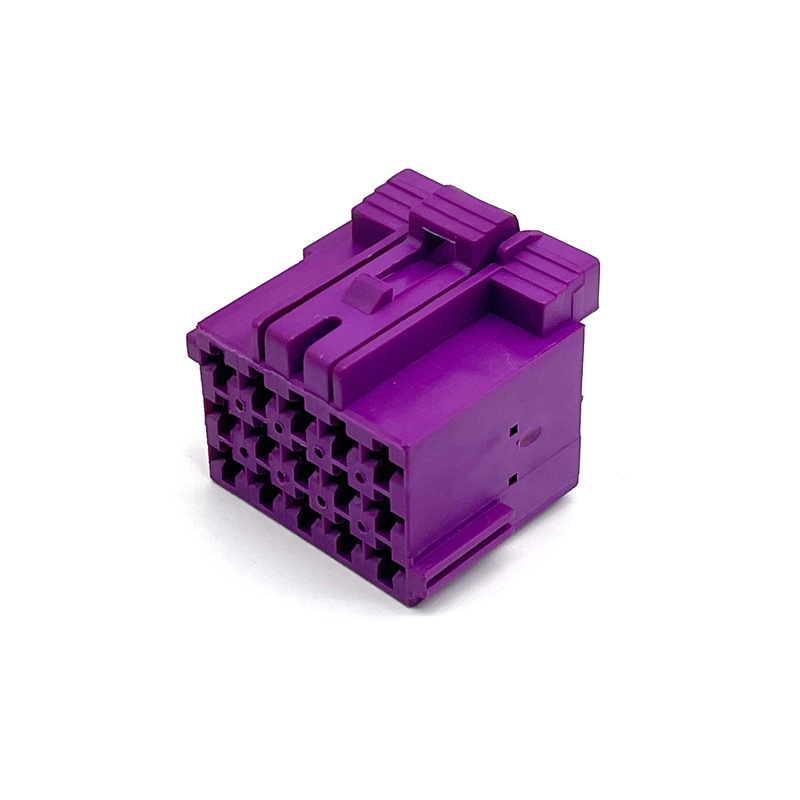

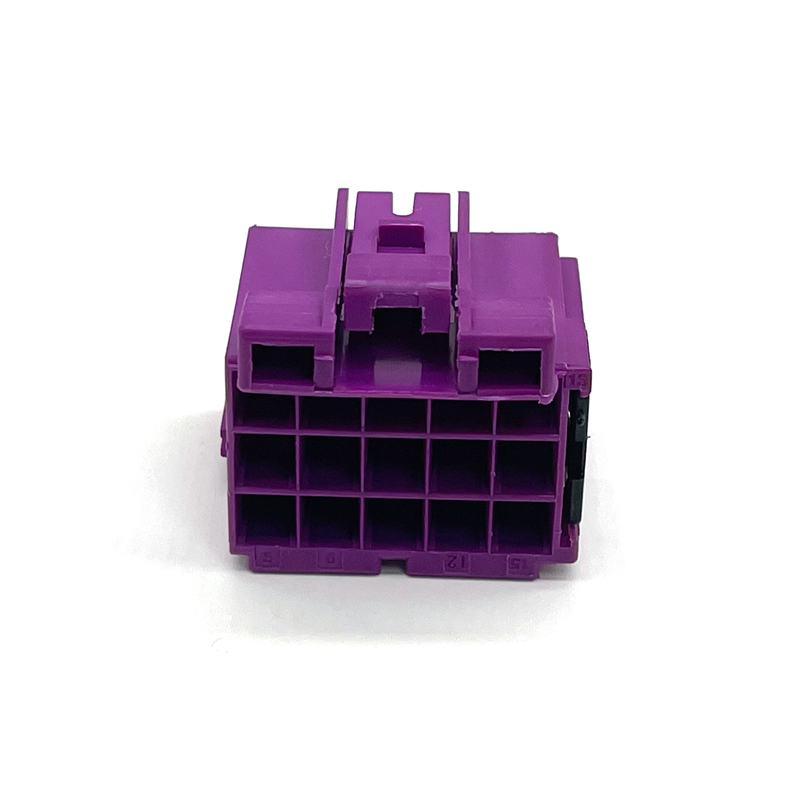

TE Connectivity 8-968973-2 ialah sebuah rumah feminin tanpa pengedap berposisi 15, tiga baris, daripada keluarga penyambung AMP MCP 2.8. Rumah ini direka khas untuk aplikasi wayar-ke-wayar dan wayar-ke-papan, serta menerima terminal feminin AMP MCP 2.8. Penyambung ini tidak boleh didiamkan dan dimaksudkan untuk digunakan dalam persekitaran di mana perlindungan terhadap penembusan cecair tidak diperlukan. Rumah ini dibentuk daripada PBT (polibutilena tereftalat) berisi kaca berwarna kelabu, memberikan kekuatan mekanikal dan kestabilan haba. Arkitektur voltan nominal menyokong sistem 12 V dan 24 V, dengan voltan kerja sebanyak 28 V DC. Julat suhu operasi rumah ini ialah dari -40 °C hingga 120 °C. Jarak pusat antara litar ialah 5 mm [0.197 inci], manakala jarak antara baris ialah 5.5 mm [0.217 inci].

Produk ini merupakan sebahagian daripada sistem penyambung tidak terkimpal AMP MCP 2.8, yang merangkumi rumah soket (rumah betina), rumah tab (rumah jantan), dan pengepala tab (pengepala pin untuk pemasangan pada PCB). Model 8-968973-2 adalah rumah soket yang boleh dipadankan dengan rumah tab sepadan (kabel-ke-kabel) atau pengepala tab (kabel-ke-papan), seperti pengepala pin 15-kedudukan yang ditunjukkan dalam spesifikasi produk 108-94624 (nombor lukisan siri 966140). Rumah ini dilengkapi mekanisme penguncian utama pada terminal. Peranti penguncian sekunder (jaminan kedudukan terminal) disediakan dan dihantar dalam kedudukan pra-kunci. Penyambung ini juga mempunyai ciri-ciri pengekodan dan polarisasi (kod A, warna kelabu) untuk mengelakkan pemadanan yang salah. Rumah ini direka khas untuk pemasangan kabel (bebas-gantung) dengan sudut keluar kabel lurus 180°. Produk ini tidak boleh dibaiki (boleh dibaiki = Tidak) dan tidak mempunyai ciri jaminan kedudukan penyambung.

Bahan dan pembinaan

Keselongsong ini diperbuat daripada PBT yang diisi kaca, iaitu bahan termoplastik yang menawarkan kestabilan dimensi yang baik, rintangan haba dan keteguhan mekanikal yang tinggi. Bahan ini mempunyai kandungan halogen rendah, dengan bromin (Br), klorin (Cl) dan fluorin (F) masing-masing kurang daripada 900 ppm per bahan homogen, serta bebas daripada BFR/CFR/PVC. Kontak terminal (tidak disertakan bersama keselongsong) diperbuat daripada aloi tembaga dan dilapisi timah secara piawai untuk sistem AMP MCP 2.8, dengan ketahanan sehingga ≤10 kitaran penyambungan bagi permukaan kontak berlapis timah. Memandangkan penyambung ini tidak kedap, tiada segel wayar atau segel periferi. Kaviti yang tidak digunakan tidak memerlukan sumbat segel kerana penyambung ini tidak dikehendaki kedap air. Warna keselongsong ialah kelabu, dan kod penguncian sekunder ialah A, yang memastikan polarisasi yang betul semasa disambungkan dengan pasangannya yang sepadan. Peranti penguncian sekunder diperbuat daripada plastik dan merupakan bahagian terpadu daripada keselongsong soket.

Sistem Kontak dan Penyambungan Wayar

8-968973-2 menerima terminal betina AMP MCP 2.8 (sambungan soket). Mengikut spesifikasi aplikasi 114-94624, saiz dawai maksimum yang dibenarkan untuk sistem sambungan AMP MCP 2.8 ialah 2.5 mm² FLR. Untuk maklumat terperinci mengenai sistem sambungan, rujuk lukisan pelanggan 1355036, spesifikasi produk 108-18513-0, dan spesifikasi aplikasi 114-18148-0. Sambungan tersebut dikrim ke dawai menggunakan peralatan yang diluluskan, kemudian dimasukkan ke dalam rongga bekas. Bekas mempunyai pengunci utama berbentuk lidah yang mengunci sambungan pada kedudukannya. Selain itu, peranti penguncian sekunder menyediakan daya tahan tambahan bagi terminal jika penguncian utama gagal. Peranti penguncian sekunder dihantar dalam kedudukan pra-kunci, dan sambungan hanya boleh dimasukkan apabila peranti penguncian sekunder berada dalam kedudukan pra-kunci ini. Selepas semua sambungan dimuatkan, peranti penguncian sekunder mesti digerakkan secara manual ke kedudukan terkunci akhir. Pencapaian kedudukan terkunci yang betul ditandakan dengan bunyi ‘klik’ yang dapat didengari.

Kerjaya elektrik

Berdasarkan spesifikasi produk untuk penutup sambungan (108-94624) yang menggunakan sistem sentuh AMP MCP 2.8 yang sama, pemasangan penyambung direka bentuk untuk memenuhi keperluan elektrik berikut. Ujian ketahanan voltan menghendaki tiada lompatan nyala atau kegagalan antara sentuhan bersebelahan dan garis luar apabila diuji dengan 500 Veff pada frekuensi 50 Hz selama 60 saat, mengikut kaedah C ujian 4a IEC 60512-2. Rintangan penebatan mestilah sekurang-kurangnya 10 MΩ apabila diukur dengan 500 V DC mengikut kaedah C ujian 3a IEC 60512-2. Jumlah rintangan merentasi sentuhan dan terminal yang tersambung (rintangan merentasi) tidak boleh melebihi 6 mΩ dalam keadaan baharu, diukur mengikut kaedah ujian 2a IEC 60512-2.

Prestasi mekanikal

Prestasi mekanikal sistem penyambung ditakrifkan dalam spesifikasi produk 108-94624 bagi penutup terminal (tab header), manakala rumah soket direka untuk memenuhi keperluan setaraf. Daya penggabungan dan pemisahan sambungan (apabila rumah betina digabungkan dengan penutup terminal atau rumah terminal yang sepadan) ditentukan sebagai maksimum 15 N bagi setiap bilangan saluran (ways). Bagi penyambung 15-saluran, daya penggabungan maksimum ialah 225 N, dan daya pemisahan maksimum juga ialah 225 N. Ujian dijalankan mengikut IEC 60512-7 ujian 13a dengan kelajuan pengaktifan 25 mm/min. Daya pegangan kenalan bagi terminal-terminal pada penutup terminal (dan secara lanjutannya, daya pegangan terminal-terminal betina dalam rumah soket) adalah sekurang-kurangnya 50 N dalam arah penggabungan, diuji mengikut IEC 60512-8 ujian 15a pada kelajuan 25 mm/min. Kapasiti pembawaan mantap bagi kunci sambungan (kekuatan kaitan) mesti tahan daya minimum 100 N dalam arah tarikan keluar (pull-off), diuji mengikut DIN EN 60512-15-6 pada kelajuan 25 mm/min. Keperluan mekanikal ini menjamin penggabungan, pemisahan, dan penguncian yang boleh dipercayai di bawah keadaan automotif biasa.

Peranti dan Pemasangan Penguncian Sekunder

Rumah soket dihantar bersama peranti kunci sekunder dalam kedudukan pra-terkunci. Untuk memuatkan terminal, pastikan terlebih dahulu bahawa kunci sekunder berada dalam kedudukan pra-terkunci. Kemudian masukkan terminal betina AMP MCP 2.8 yang telah dikrim ke dalam rongga yang dikehendaki dari belakang (sisi wayar) dengan orientasi yang betul. Orientasi yang betul ditunjukkan dalam Rajah 3.1.1.1 spesifikasi aplikasi 114-94624. Jika orientasi tidak betul, terminal tidak dapat dimasukkan sepenuhnya dan kawasan krim akan menonjol keluar dari rumah; terminal tersebut perlu dipusing sebanyak 90°. Apabila orientasi adalah betul, pengait kunci utama akan terkait dengan bunyi ‘klik’, dan terminal akan berada sepenuhnya di dalam rongga. Selepas semua terminal dimasukkan, peranti kunci sekunder mesti ditolak secara manual ke kedudukan terkunci akhir (rujuk Rajah 3.2.1.1 spesifikasi aplikasi). Bunyi ‘klik’ menunjukkan bahawa kedudukan terkunci penuh telah dicapai. Perlu diperhatikan bahawa peranti kunci sekunder tidak mengesan secara ketat kedudukan terminal yang betul di dalam rongga; lokasi terminal yang betul mesti dipastikan sebelum peranti kunci sekunder diaktifkan. Jika peranti kunci sekunder tidak berada dalam kedudukan terkunci, penyambung tidak boleh dipasangkan dengan daya biasa (ciri Poka-Yoke). Untuk membuka kunci peranti kunci sekunder bagi tujuan pengekstrakan terminal, alat seperti pen mata bola atau alat serupa yang sesuai mesti dimasukkan ke dalam lekuk yang disediakan untuk menggerakkan peranti kunci kembali ke kedudukan pra-terkunci.

Ekstraksi Kenalan

Untuk mengekstrak kenalan daripada rumah soket, peranti kunci sekunder mesti terlebih dahulu dialihkan ke kedudukan pra-terkunci. Kemudian, bilah alat pengekstrak (butiran diberikan dalam spesifikasi aplikasi kenalan) mesti dimasukkan dari sisi pasangan ke dalam dua slot di dalam rongga kenalan sehingga berhenti; ini akan membuka kunci kenalan. Alat tersebut kekal pada kedudukan itu, dan kenalan kemudiannya boleh diekstrak dengan menarik kabel. Jangan menarik kabel sebelum membuka kunci kenalan. Dengan menolak kabel secara lembut ke arah lawan pelepasan kabel, prosedur pembukaan kunci menjadi lebih mudah kerana lancet kenalan tidak terhalang oleh rumah.

Pemasangan dan Penyahpasangan Penyambung

Penyambung yang diterangkan dalam spesifikasi ini dilengkapi dengan dua ciri perlindungan: pengekodan dan pempolaran, serta kawalan kedudukan peranti kunci sekunder. Pempolaran dan pengekodan yang betul mesti dipilih untuk pasangan penyambung tersebut. Setiap kumpulan penyambung mempunyai elemen pempolaran tersendiri bagi setiap bilangan laluan, oleh itu tidak dibenarkan menyambungkan rumah soket 15-laluan ke rumah pelat atau penutup pelat berlaluan berbeza saiz. Pengekodan (A/B/C/D/E/F) kelihatan melalui warna dan secara fizikal melalui rib pengekodan. Jika peranti kunci sekunder tidak berada dalam kedudukan terkunci, penyambung tidak boleh disambungkan dengan daya biasa. Penyambungan hanya boleh dilakukan apabila peranti kunci sekunder sepenuhnya terkunci. Untuk menyambungkan, sejajarkan ciri penguncian kunci dan tolak sehingga kait penguncian rumah soket terkait dengan pasangannya. Hentian mekanikal dan bunyi klik lembut menunjukkan bahawa kedudukan terkunci telah dicapai. Untuk memisahkan, tekan kait penguncian rumah soket sehingga menyentuh rumah, kemudian tarik penyambung berasingan dengan daya yang agak kuat. Penyambungan dan pemisahan penyambung di bawah beban tidak dibenarkan.

Kadar Suhu dan Persekitaran

Julat suhu pengoperasian untuk rumah 8-968973-2 ialah -40 °C hingga 120 °C. Julat ini lebih luas berbanding julat -30 °C hingga 100 °C yang dinyatakan untuk pengepala pin MCP 2.8 standard tanpa kedap dalam spesifikasi produk 108-94624. Bahan rumah ini sesuai untuk julat yang diperluaskan ini, dan penyambung ini direka khas untuk kegunaan dalam aplikasi automotif di bawah bonet dan di bahagian dalaman kenderaan di mana suhu adalah tinggi tetapi pengedapan persekitaran tidak diperlukan. Produk ini tidak diklasifikasikan untuk perlindungan IP kerana ia tidak kedap.

Pembungkusan dan Keadaan Penghantaran

Rumah soket dihantar dalam bentuk pakej longgokan dan dihantar dalam kotak berlipat (karton). Kuantiti pengepakan ialah 1200 keping. Peranti kunci sekunder rumah dihantar dalam kedudukan terkunci awal. Walau bagaimanapun, disebabkan pengepakan longgokan, beberapa rumah mungkin diterima dengan peranti kunci sekunder tidak berada dalam kedudukan terkunci awal; ini tidak dianggap sebagai cacat. Dalam kes sedemikian, peranti kunci sekunder harus dipindahkan semula ke kedudukan terkunci awal seperti yang dinyatakan dalam spesifikasi aplikasi. Jejak, tanda berus atau lekuk halus pada permukaan akibat pengepakan longgokan tidak mempengaruhi kebolehgunaan atau fungsi komponen. Kait kunci yang tidak terpasang pada rumah soket juga tidak dianggap sebagai kecacatan. Jika permukaan bucu rumah soket pecah, penghantaran semula diminta untuk penggantian.

Pematuhan peraturan

Berdasarkan maklumat yang diberikan untuk nombor bahagian 8-968973-2, produk ini mematuhi peraturan EU RoHS (2011/65/EU), termasuk Arahan Delegasi 2015/863/EU. Produk ini juga mematuhi Arahan EU ELV 2000/53/EC. Di bawah China RoHS 2, tiada bahan terhad yang melebihi had yang ditetapkan. Mengenai Peraturan EU REACH (EC) No. 1907/2006, produk ini tidak mengandungi sebarang Bahan Berisiko Sangat Tinggi (SVHC) seperti yang disenaraikan dalam Senarai Calon ECHA yang dikemaskini pada Februari 2026 (253 bahan). Kandungan halogen adalah rendah: setiap bahan homogen mengandungi Br, Cl, dan F di bawah 900 ppm, dan produk ini juga bebas daripada BFR/CFR/PVC. Keupayaan proses pematerian tidak sesuai untuk proses pematerian, kerana ini adalah rumah penyambung krim (crimp connector housing).

Kesimpulan

TE Connectivity 8-968973-2 ialah sebuah rumah feminin tanpa pengedap berposisi 15, tiga baris, untuk sistem penyambung AMP MCP 2.8 jenis wayar-ke-wayar dan wayar-ke-papan. Ia dibentuk daripada PBT berisi kaca kelabu, diperuntukkan untuk voltan nominal 12 V dan 24 V (voltan kerja 28 V DC), serta beroperasi dalam julat suhu dari -40 °C hingga 120 °C. Rumah ini menerima terminal feminin AMP MCP 2.8 untuk saiz wayar sehingga 2.5 mm², mempunyai jarak picit 5 mm, dan direka sebagai bebas-gantung dengan keluaran wayar pada sudut 180°. Ia dilengkapi peranti penguncian sekunder (jaminan kedudukan terminal) yang mesti dialihkan ke kedudukan terkunci akhir selepas pemasangan kontak. Penyambung ini mematuhi piawaian RoHS, ELV, bebas SVHC REACH, dan rendah halogen. Apabila dipasangkan dengan rumah tab atau pengepala tab yang sepadan, sistem penyambung ini memenuhi keperluan elektrik seperti kekuatan dielektrik 500 V, rintangan penebatan 10 MΩ, dan rintangan sentuh 6 mΩ, serta keperluan mekanikal seperti daya pemasangan 15 N setiap laluan, daya pegangan kontak 50 N, dan kekuatan kaitan 100 N. Penyambung ini sesuai untuk aplikasi kuasa automotif di mana pengedapan persekitaran tidak diperlukan, menyediakan prestasi elektrik dan mekanikal yang boleh dipercayai mengikut spesifikasi TE.
