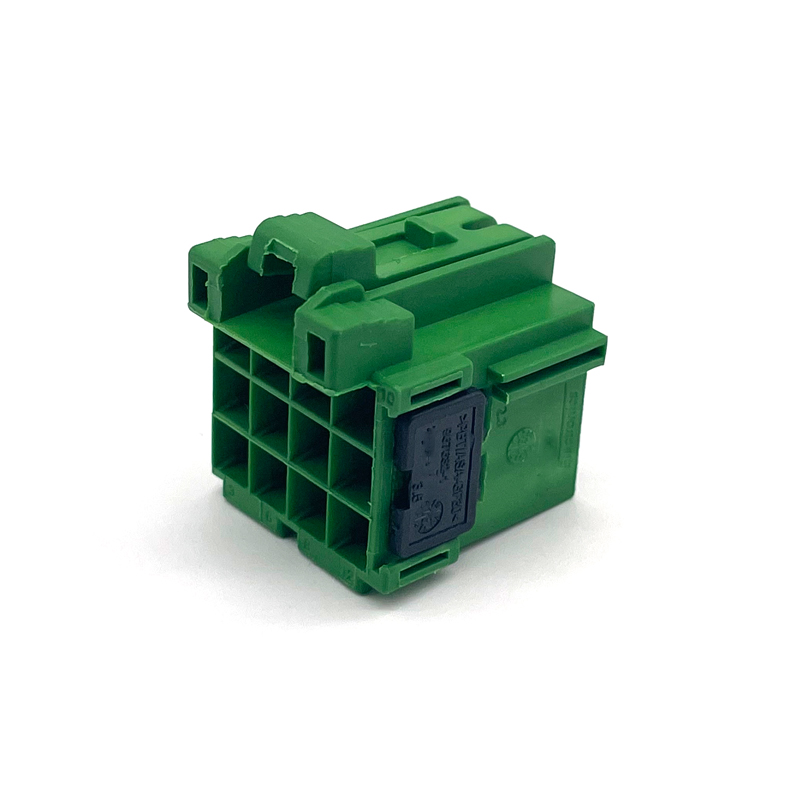

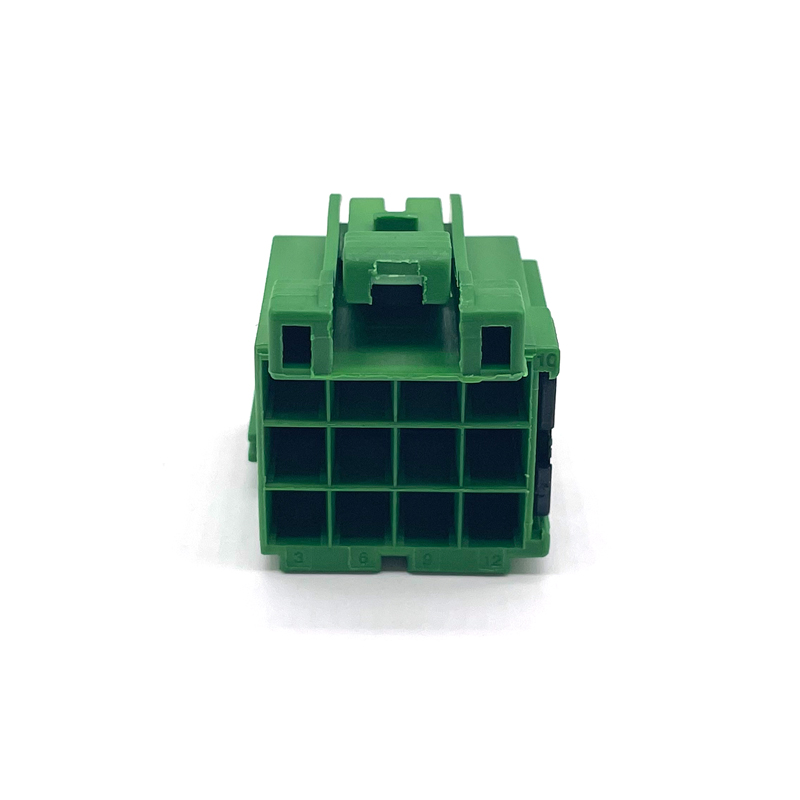

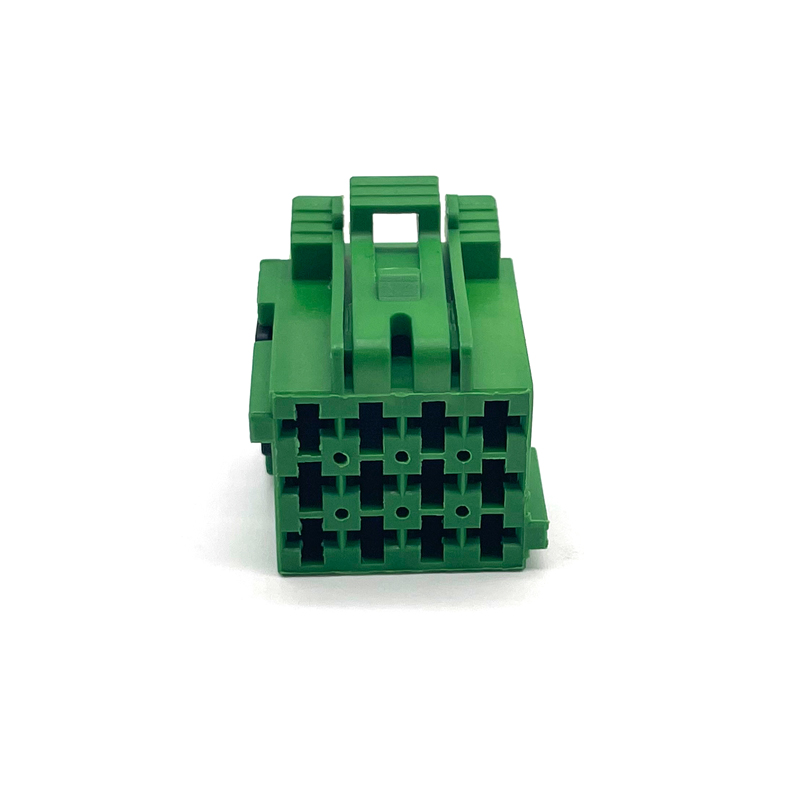

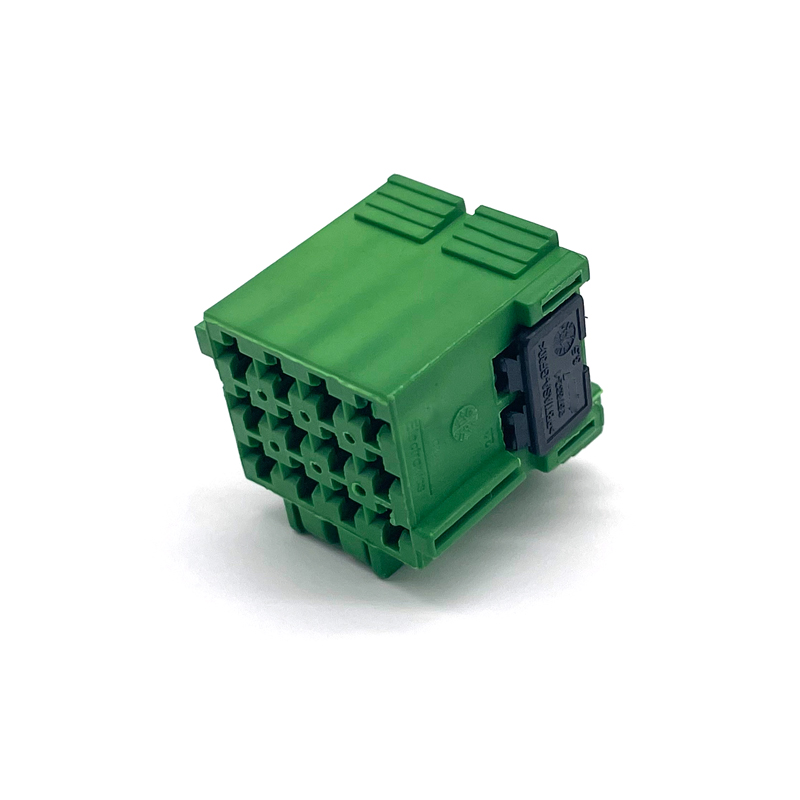

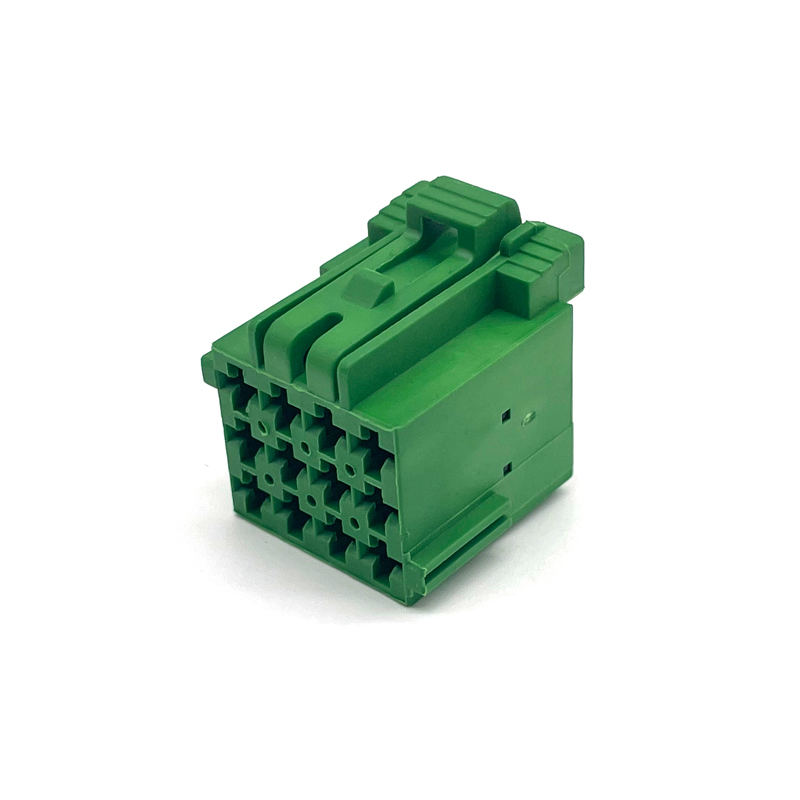

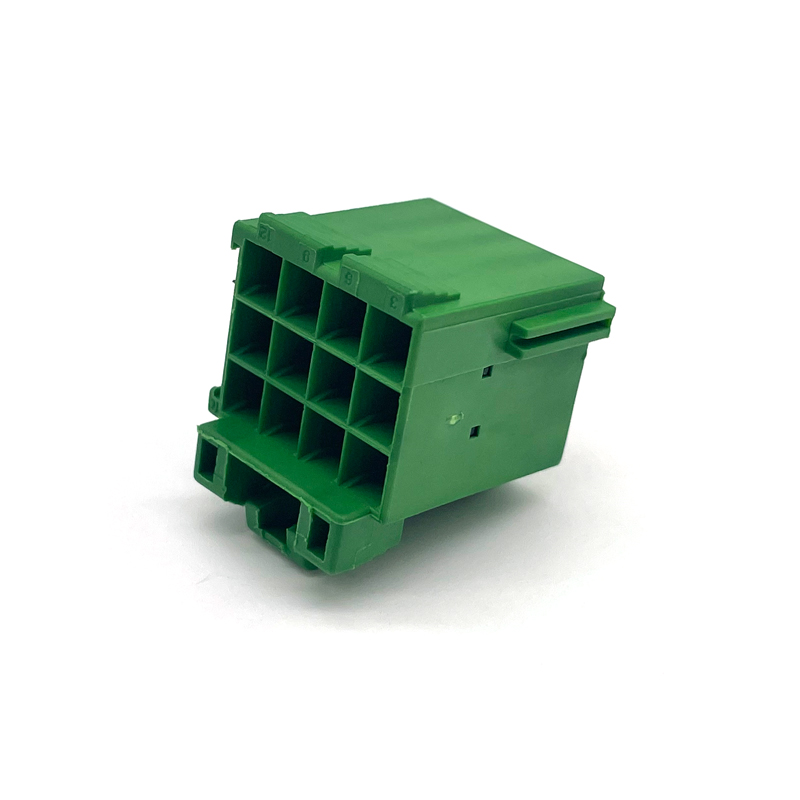

8-968972-2 12핀 여성용 어셈블리 와이어 하arness 자동차 커넥터 차량 전기 와이어 소켓

제품 개요

TE 커넥티비티 8-968972-2는 AMP MCP 2.8 커넥터 시리즈에 속하는 12핀, 3열, 비밀봉형(비실드) 여성용 하우징입니다. 이 하우징은 와이어-투-와이어(wire-to-wire) 응용 분야를 위해 설계되었으며, AMP MCP 2.8 여성용 터미널을 수용합니다. 해당 커넥터는 밀봉 불가능하며, 유체 침입 방호가 요구되지 않는 환경에서 사용하도록 의도되었습니다. 하우징은 기계적 강도와 열적 안정성을 제공하기 위해 회색 유리 충진 PBT(폴리부틸렌 테레프탈레이트)로 성형 제작되었습니다. 정격 전압 구조는 12 V 및 24 V 시스템을 지원하며, 작동 전압은 28 V DC입니다. 하우징의 작동 온도 범위는 -40 °C에서 120 °C까지입니다. 회로 간 센터라인 피치는 5 mm[0.197 in]이며, 열 간 간격(row-to-row spacing)은 이 시리즈의 일반적인 값인 5.5 mm입니다. 이 커넥터는 전원 회로 응용 분야에 적합합니다.

이 제품은 AMP MCP 2.8 무밀봉 커넥터 시스템의 일부로, 소켓 하우징(여성형 하우징), 탭 하우징(남성형 하우징) 및 탭 헤더(PCB 장착용 핀 헤더)를 포함합니다. 8-968972-2는 해당 탭 하우징 또는 탭 헤더(예: 제품 사양서 108-94624에 표시된 12포지션 핀 헤더, 도면 번호 966140 시리즈)와 결합되는 소켓 하우징입니다. 이 하우징은 하우징 자체에 통합된 주요 락킹 메커니즘을 갖추고 있으며, 오류 결합 방지를 위해 키드 매칭 정렬(코드 A, 회색)이 적용되어 있습니다. 이 커넥터는 케이블 장착(프리해잉)용으로 설계되었으며, 직각 180° 와이어 출구 각도를 제공합니다. 터미널 포지션 어쇼런스(보조 락킹)는 제품 속성에 명시된 바에 따라 본 하우징에 제공되지 않습니다. 본 제품은 정비 불가능하며(수리 가능 = 아님), 커넥터 포지션 어쇼런스 기능도 포함하지 않습니다.

재료 및 건설

하우징은 유리 충전형 PBT로 제작되었으며, 이 열가소성 소재는 우수한 치수 안정성, 내열성 및 기계적 강성을 제공합니다. 해당 소재는 할로겐 함량이 낮은 제품으로, 균질 재료 기준 브로민(Br), 염소(Cl), 불소(F) 각각의 함량이 900 ppm 이하이며, 또한 BFR/CFR/PVC가 포함되지 않았습니다. 단자 접점(하우징과 별도 공급됨)은 구리 합금으로 제작되며, AMP MCP 2.8 시스템 기준 표준적으로 주석 도금 처리되어 있으며, 주석 도금 접점 표면의 내구성은 최대 10회 착탈 가능합니다. 커넥터는 밀봉되지 않은 구조이므로 와이어 실링 또는 주변부 실링이 없습니다. 미사용 캐비티에는 실링 플러그가 필요하지 않으며, 이는 커넥터가 방수 성능을 요구하지 않기 때문입니다. 하우징 색상은 회색이며, 키잉 코드는 A로, 대응하는 상대 부품과 결합 시 올바른 극성 정렬을 보장합니다.

접점 시스템 및 와이어 종단 처리

8-968972-2는 AMP MCP 2.8 암형 단자(수용 접점)를 수용합니다. AMP MCP 2.8 커넥터(6~21 핀, 응용 사양서 114-94624 참조)에 따르면, 이 커넥터는 단일 와이어 실링 시스템(SWS) 없이 AMP MCP 2.8 접점을 수용하도록 설계되었습니다. 허용 최대 와이어 규격은 2.5 mm² FLR입니다. 접점 시스템에 대한 자세한 정보는 고객 도면 1355036, 제품 사양서 108-18513-0 및 응용 사양서 114-18148-0을 참조하십시오. 접점은 승인된 공구를 사용하여 와이어에 압착한 후 하우징 캐비티에 삽입됩니다. 하우징에는 접점을 고정하는 주요 레탄션 랜스가 있으며, 이 랜스가 접점을 위치에 고정시킵니다. 본 하우징에는 보조 고정 장치가 없으며, 접점 고정은 전적으로 주요 락에 의존합니다. 접점을 삽입할 때에는 응용 사양서에 명시된 대로 올바른 방향을 유지해야 합니다. 방향이 잘못된 경우 접점이 완전히 삽입되지 않으며, 압착 부위가 하우징 외부로 돌출되게 됩니다. 이때 접점은 90° 회전시켜야 합니다. 방향이 올바른 경우, 주요 고정 랜스가 ‘딸깍’ 소리와 함께 작동하며 접점 전체가 캐비티 내부에 완전히 위치하게 됩니다. 삽입 후 와이어를 가볍게 당겨 확인하면 접점 고정 여부를 검증할 수 있습니다.

전기적 성능

맞물림 탭 헤더(108-94624)의 제품 사양을 기반으로 하며, 이는 동일한 AMP MCP 2.8 접점 시스템을 공유한다. 커넥터 어셈블리는 다음 전기적 요구사항을 충족하도록 설계되었다. 내전압 시험은 IEC 60512-2 시험 4a 방법 C에 따라 50 Hz에서 500 Veff로 60초간 시험할 때 인접 접점 간 및 외부 윤곽 간에 아크 방전 또는 절연 파손이 없어야 한다. 절연 저항은 IEC 60512-2 시험 3a 방법 C에 따라 500 V DC로 측정 시 최소 10 MΩ 이상이어야 한다. 결합된 접점과 단자 전체를 통한 저항(통과 저항)은 신제품 상태에서 IEC 60512-2 시험 2a에 따라 측정 시 6 mΩ을 초과해서는 안 된다.

기계적 성능

커넥터 시스템의 기계적 성능은 제품 사양서 108-94624에 명시되어 있습니다. 커넥터 어셈블리의 결합력 및 분리력(여성형 하우징이 대응하는 탭 헤더 또는 탭 하우징과 결합된 상태에서 측정)은 포지션 수당 최대 15 N으로 규정됩니다. 12포지션 커넥터의 경우, 최대 결합력은 180 N이며, 최대 분리력 역시 180 N입니다. 시험은 IEC 60512-7 시험 13a에 따라, 작동 속도 25 mm/min로 수행됩니다. 헤더 내 탭의 접촉 유지력(그리고 이에 따라 소켓 하우징 내 여성형 단자들의 고정력)은 결합 방향으로 최소 50 N 이상이어야 하며, 이는 IEC 60512-8 시험 15a에 따라 25 mm/min의 속도로 시험합니다. 연결 락킹(래치 강도)의 정상 상태 전류 용량은 분리 방향으로 최소 100 N을 견뎌야 하며, 이는 DIN EN 60512-15-6에 따라 25 mm/min의 속도로 시험합니다. 이러한 기계적 요구사항들은 일반적인 자동차 운전 조건 하에서 신뢰성 있는 결합, 분리 및 락킹을 보장합니다.

온도 및 환경 등급

8-968972-2 하우징의 작동 온도 범위는 -40 °C에서 120 °C이다. 이는 제품 사양서 108-94624에 명시된 표준 비밀봉형 MCP 2.8핀 헤더의 -30 °C에서 100 °C 범위보다 더 넓다. 하우징 재질은 이러한 확장된 범위에 적합하며, 해당 커넥터는 자동차 엔진룸 및 실내 응용 분야에서 사용하기 위해 설계되었으며, 이 경우 온도가 높지만 환경 밀폐가 필요하지 않다. 이 제품은 비밀봉 구조이기 때문에 IP 보호 등급이 부여되지 않는다.

커넥터 결합 및 분리

이 커넥터는 잘못된 결합을 방지하기 위해 코딩(coding) 및 극성화(polarization) 기능을 갖추고 있습니다. 코딩(A/B/C/D/E/F)은 색상(코드 A의 경우 회색)과 코딩 리브(coding ribs)라는 물리적 특징으로 식별할 수 있습니다. 각 커넥터 그룹은 포지션 수에 따라 고유한 극성화 요소를 가지므로, 예를 들어 12포지션 소켓 하우징을 다른 포지션 크기의 탭 하우징 또는 탭 헤더와 결합할 수 없습니다. 결합 시에는 키잉(keying) 특징을 정렬한 후, 소켓 하우징의 락킹 후크(locking hook)가 상대 부품과 맞물릴 때까지 밀어 넣으십시오. 기계적 스톱(mechanical stop)과 부드러운 클릭 소리로 잠금 위치에 도달했음을 알 수 있습니다. 해제 시에는 소켓 하우징의 락킹 후크를 하우징에 닿을 때까지 누른 후, 다소 강한 힘으로 커넥터를 분리하십시오. 부하 상태에서의 커넥터 결합 또는 해제는 허용되지 않습니다. 단자 위치 보증(Terminal Position Assurance, TPA) 기능이 없으므로, 결합 전에 접점이 완전히 삽입되었는지 반드시 확인해야 합니다.

컨택 추출

하우징으로부터 컨택을 분리하려면 적절한 분리 도구(컨택 적용 사양에 세부 정보 제공)를 사용해야 합니다. 도구의 블레이드를 맞물림 측에서 컨택 캐비티의 두 슬롯에 삽입하여 끝까지 밀어 넣으면 컨택이 잠금 해제됩니다. 이때 도구는 그 위치에 그대로 유지된 상태에서 케이블을 당겨 컨택을 분리할 수 있습니다. 컨택의 잠금이 해제되기 전에는 케이블을 당기지 마십시오. 케이블을 케이블 해제 방향으로 부드럽게 밀면 컨택 랜스가 하우징에 의해 제한되지 않아 잠금 해제 절차가 보다 용이해집니다.

포장 및 납품 조건

소켓 하우징은 벌크 포장된 상태로 공급되며 골판지 상자(카톤)에 담겨 출하됩니다. 포장 수량은 1,500개입니다. AMP MCP 시리즈의 경우, 벌크 포장으로 인해 커넥터 표면에 줄무늬, 브러시 자국 또는 약간의 움푹 패인 자국이 발생할 수 있으나, 이는 부품의 사용성이나 기능에 영향을 주지 않습니다. 또한 플라스틱 성형 공정 특성상 미세한 톱니 모양의 흠집(버러)이 생길 수도 있으나, 이는 기능상 결함이 아닙니다. 본 하우징은 보조 락킹 장치 없이 공급되며(해당 변형에는 보조 락킹 장치가 제공되지 않음).

규제 준수

부품 번호 8-968972-2에 대한 제공된 정보를 기반으로, 본 제품은 위임 지침 2015/863/EU를 포함한 EU RoHS 지침(2011/65/EU)을 준수합니다. 또한 EU ELV 지침(2000/53/EC)에도 부합합니다. 중국 RoHS 2 규정에 따라, 허용 한계를 초과하는 제한 물질은 없습니다. EU REACH 규정(EC) No. 1907/2006 관련하여, 본 제품은 2026년 2월 기준 ECHA 후보 목록(총 253개 물질)에 등재된 고위험물질(SVHC)을 포함하지 않습니다. 할로겐 함량은 낮으며, 각 동질 재료의 브로민(Br), 염소(Cl), 불소(F) 함량은 모두 900 ppm 이하입니다. 또한 본 제품은 BFR/CFR/PVC가 불함입니다. 납땜 공정 적합성 측면에서는, 본 제품이 크림프 커넥터 하우징이므로 납땜 공정에 적합하지 않습니다.

결론

TE 커넥티비티 8-968972-2는 AMP MCP 2.8 와이어-투-와이어 커넥터 시스템용 12핀, 3열, 비밀봉형(비실링) 여성 하우징입니다. 이 하우징은 회색 유리 강화 PBT로 성형되었으며, 정격 전압은 12 V 및 24 V(작동 전압: 28 V DC)이고, 작동 온도 범위는 -40 °C ~ 120 °C입니다. 하우징은 최대 2.5 mm² 규격의 와이어에 사용 가능한 AMP MCP 2.8 여성 터미널을 수용하며, 피치는 5 mm이고, 자유 현수형(free-hanging) 구조이며 와이어 출구 각도는 180°입니다. 터미널 위치 보증(Terminal Position Assurance, TPA) 기능은 포함되어 있지 않습니다. 본 커넥터는 RoHS, ELV, REACH SVHC 무함유, 저할로겐 요구사항을 준수합니다. 상응하는 탭 하우징 또는 탭 헤더와 결합 시, 이 커넥터 시스템은 절연 내력 500 V, 절연 저항 10 MΩ, 접점 저항 6 mΩ 등의 전기적 요구사항과, 결합력 15 N/핀, 접점 유지력 50 N, 래치 강도 100 N 등의 기계적 요구사항을 만족합니다. 이 커넥터는 환경 밀폐가 필요하지 않은 자동차 전원 응용 분야에 적합하며, TE 사의 사양에 따라 신뢰성 있는 전기적 및 기계적 성능을 제공합니다.
