180900/70411-6.3-21 Kabel Harness Perakitan Pin Empat Perempuan, Konektor Otomotif untuk Soket Kabel Listrik Mobil

(1) Ikhtisar

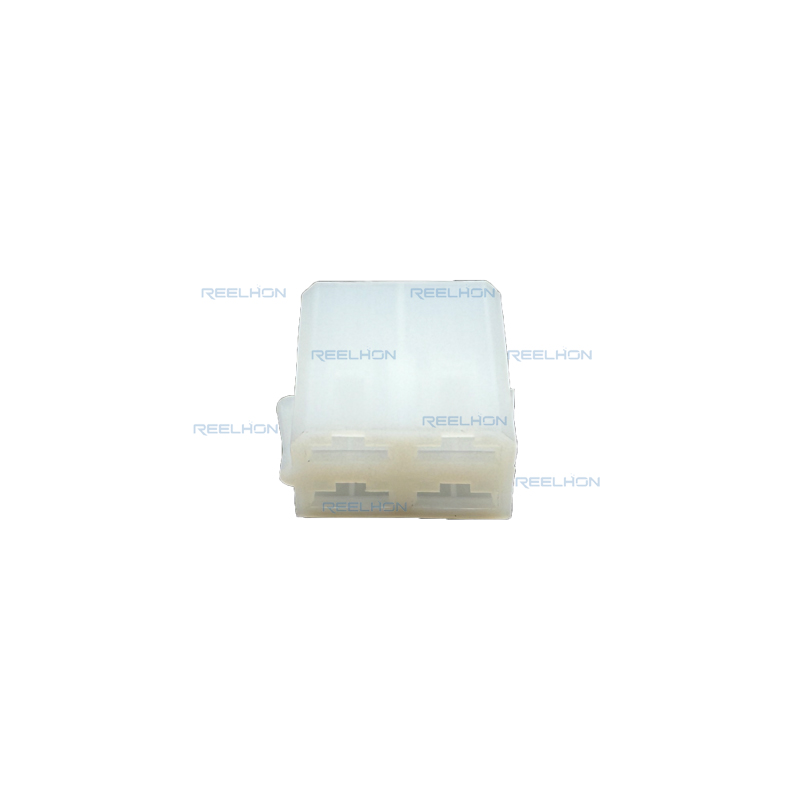

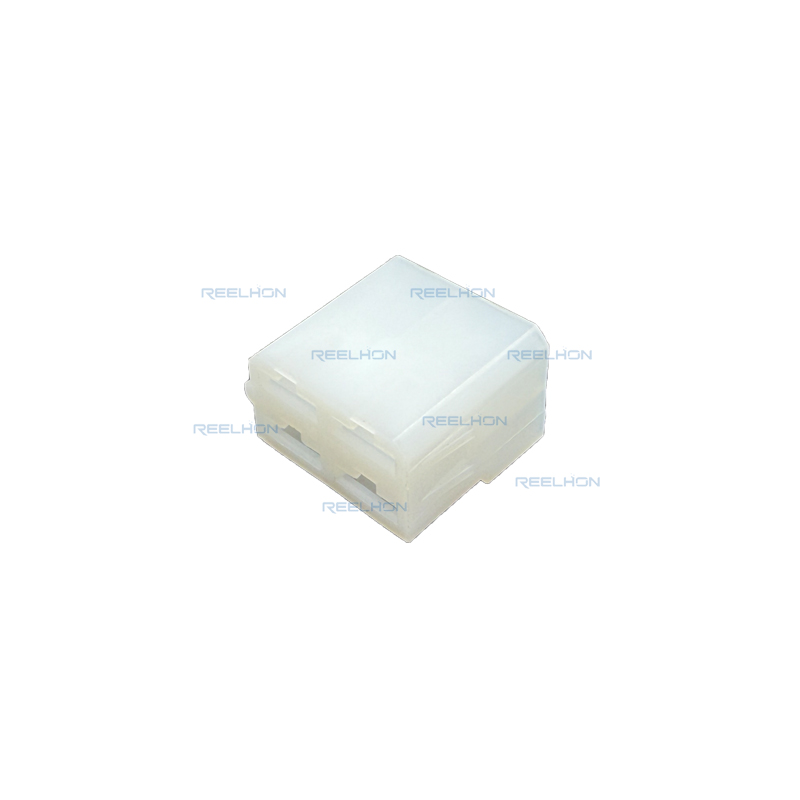

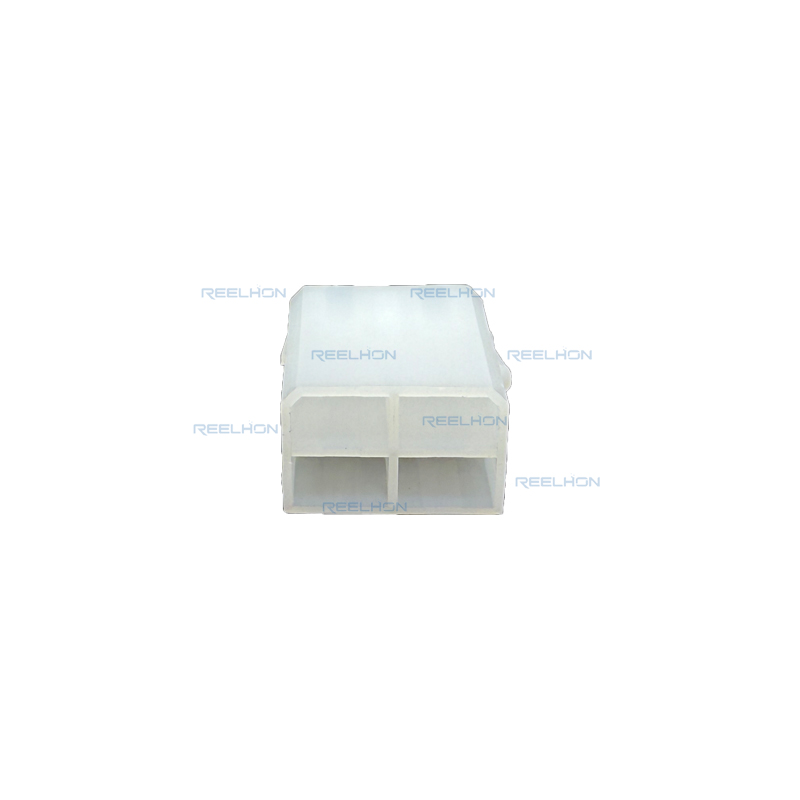

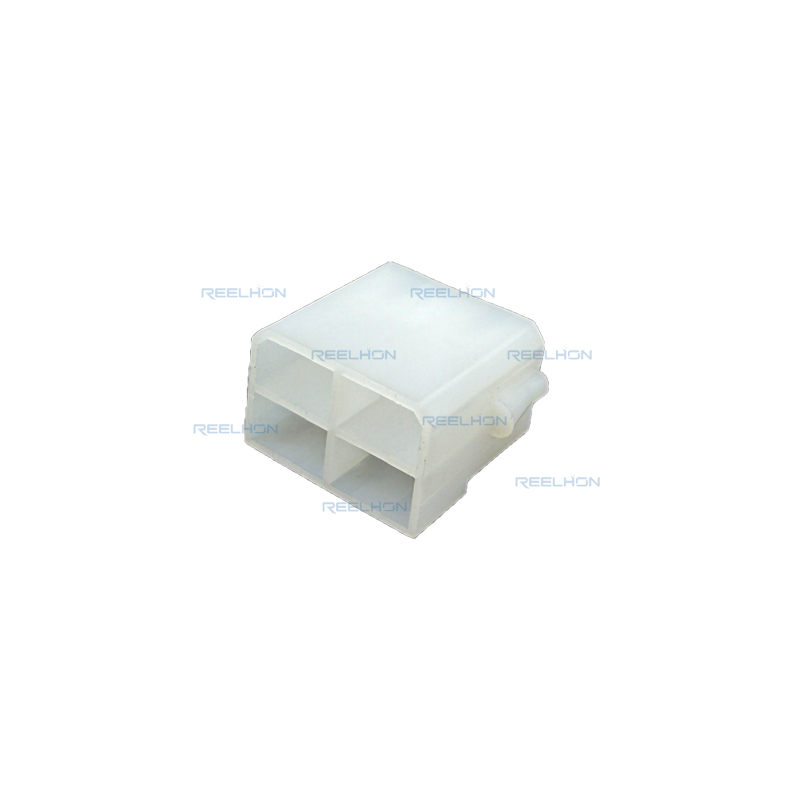

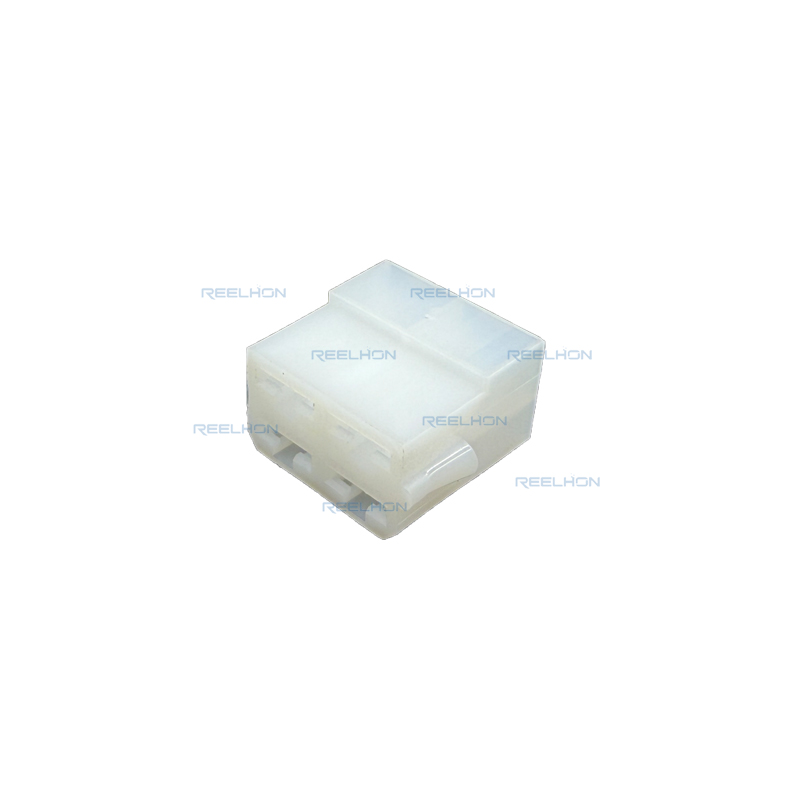

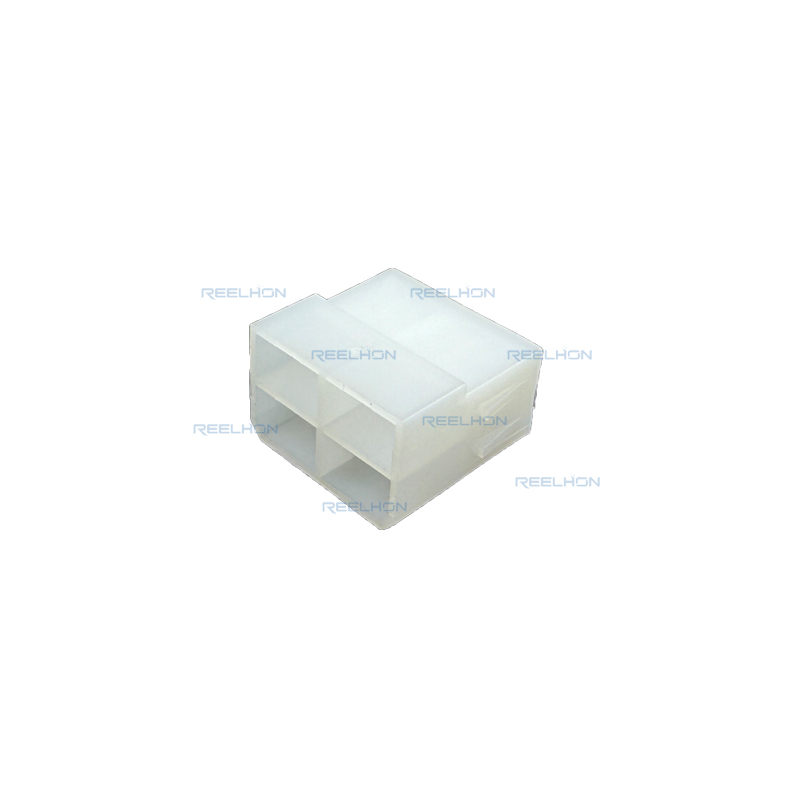

180900 adalah rumah terminal soket yang termasuk dalam seri FASTIN‑FASTON, dirancang untuk aplikasi kabel‑ke‑kabel. Rumah ini menampung kontak seri .250 (6,35 mm). Sesuai spesifikasi aplikasi, lini produk ini mencakup rumah dengan posisi sirkuit 1, 2, 3, 4, 6, 8, 10, dan 11. Khusus model 180900 menyediakan 4 posisi. Setiap rumah dilengkapi tanda identifikasi sirkuit pada permukaan pasangan serta fitur polarisasi untuk pemasangan yang pasti. Untuk seri .187 dan .250, rumah soket tersedia secara opsional dengan flens pemasangan guna pemasangan pada panel, meskipun 180900 dijelaskan sebagai tipe pemasangan kabel (bebas menggantung). Bahan rumahnya adalah nilon alami (transparan/kekrem-kekreman).

(2) Fitur Utama dan Persyaratan

Peringkat Suhu: Rumah ini dirancang untuk penggunaan terus-menerus hingga suhu maksimum 125 °C [256 °F], sehingga memungkinkan operasi di lingkungan bersuhu relatif tinggi seperti kompartemen mesin kendaraan bermotor atau peralatan mesin industri.

Penyimpanan dan Penanganan :

Paparan cahaya ultraviolet (UV) dalam waktu lama dapat menurunkan kualitas bahan pelindung (housing).
Kontak berbentuk gulungan harus disimpan dengan gulungan berpola spiral (coil-wound reels) dalam posisi horizontal dan gulungan berpola melintang (traverse-wound reels) dalam posisi vertikal.
Kontak harus tetap berada dalam wadah pengiriman aslinya hingga saat digunakan untuk mencegah deformasi. Dianjurkan menerapkan praktik inventarisasi 'masuk pertama, keluar pertama' (first-in, first-out) guna menghindari kontaminasi yang dapat memengaruhi transmisi sinyal.
Untuk pelindung (housings) yang diproduksi dari nilon alami, perubahan warna (hijau, kuning, atau putih kehitaman) dapat terjadi seiring waktu. Perubahan ini tidak memengaruhi bentuk, ketepatan pemasangan (fit), maupun fungsi, sebagaimana dijamin oleh pemasok resin dan divalidasi oleh TE.
Jangan menyimpan kontak di dekat bahan kimia seperti alkali, amonia, sitrat, fosfat, senyawa belerang, amina, karbonat, nitrit, atau tartrat, karena bahan-bahan tersebut dapat menyebabkan retak korosi akibat tegangan (stress corrosion cracking). Di lingkungan seperti itu, kontak berbahan fosfor-perunggu direkomendasikan sebagai pengganti kontak kuningan.

Pemilihan dan Persiapan Kabel :

Kontak menerima ukuran kabel berlapis (stranded wire) mulai dari 26 AWG hingga 8 AWG. Diameter isolasi yang dapat diterima untuk masing-masing kontak tercantum dalam lembar aplikator terkait. Panjang pengupasan yang tepat diperlukan agar kabel dapat dimasukkan ke dalam kontak secara benar. Konduktor tidak boleh tergores, terkikis, atau terpotong selama proses pengupasan.

Persyaratan Crimp (Kritis untuk terminasi yang andal) :

Crimp barrel konduktor : Tinggi dan lebar crimp harus berada dalam rentang dimensi yang ditentukan dalam lembar aplikator. Area ini merupakan bagian paling termampatkan dan paling kritis bagi kinerja listrik maupun mekanis.
Crimp barrel isolasi : Crimp harus menghasilkan salah satu dari tiga bentuk berikut: crimp 'F' (sambungan tertutup tanpa isolasi di dalam sambungan), crimp tumpang tindih (ujung-ujungnya saling menumpuk dan membungkus rapat tanpa memotong isolasi), atau crimp gulung (masing-masing ujung melengkung ke dalam hingga menyentuh isolasi) untuk kabel dengan ketebalan isolasi yang dikurangi. Kabel harus berada di tengah-tengah barrel isolasi yang telah dicrimp.
Panjang crimp : Didefinisikan sebagai bagian dari badan kawat (tidak termasuk mulut lonceng/bellmouths) yang dibentuk sepenuhnya oleh alat crimping.
Mulut lonceng (bellmouths): Mulut lonceng depan dan belakang harus jelas terlihat. Untuk crimping terminal khusus 160928, dimensi mulut lonceng harus berada dalam kisaran 0,5 mm hingga 0,76 mm.
Tab pemotong dan tatal (burr) : Tidak boleh melebihi dimensi yang tercantum dalam lembar aplikator.
Flash badan kawat : Tidak boleh melebihi batas yang ditentukan.
Lokasi kawat : Konduktor dan insulasi harus terlihat di area transisi antara badan kawat dan badan insulasi. Konduktor boleh menjulur melewati badan kawat hanya hingga dimensi maksimum yang ditunjukkan dalam lembar aplikator.
Sambungan (seam) badan kawat : Harus tertutup rapat tanpa ada serabut kawat yang terlihat mengendur.
Putar dan gulung : Tidak diperbolehkan terjadi deformasi yang menghalangi pemasangan yang tepat. Putar dan gulung hanya diperbolehkan dalam batas-batas yang ditunjukkan pada Gambar 3 spesifikasi.
Kejujuran : Kelengkungan akibat proses crimping dapat diterima dalam batas-batas yang telah ditentukan (ke atas/bawah dan ke kiri/kanan). Pemeriksaan berkala diperlukan untuk memastikan konsistensi bentuk crimp.

Pemeriksaan Tarik (Uji Tarik):

Kontak hasil crimping harus menahan kawat secara kuat dan memenuhi nilai tarik minimum dalam uji tarik. Gaya minimum yang dibutuhkan untuk masing-masing ukuran kawat adalah:

Perjalanan kepala mesin uji tarik harus disetel ke 25,4 mm [1,0 inci] per menit, dan gaya diterapkan secara langsung serta bertahap selama satu menit.

Pemasangan Kontak :

Setiap kontak dimasukkan ke dalam rongga masing-masing dari ujung kabel pada rumah konektor. Bunyi 'klik' atau umpan balik taktil menunjukkan bahwa kontak telah terpasang sempurna. Setelah pemasangan, tarik perlahan kabel ke belakang untuk memastikan pengait pengunci kontak telah mengaitkan jari pengunci rumah konektor.
Pemasangan Panel (untuk rumah soket seri .187 dan .250):
Meskipun 180900 merupakan tipe pemasangan kabel, spesifikasi ini memberikan dimensi lubang potong panel untuk rumah soket seri .250 dalam berbagai ukuran (4, 6, 8 sirkuit). Sebagai referensi, dimensi panel A–J diberikan pada Gambar 7 dalam dokumen PDF, namun pemasangan panel khusus untuk 180900 tidak dijelaskan—unit ini merupakan versi bebas-gantung.

Pemasangan :

Fitur polarisasi pada rumah steker dan rumah soket harus disejajarkan terlebih dahulu sebelum mendorong kedua rumah tersebut saling bertemu.

Perbaikan :

Kontak atau rumah yang rusak atau cacat tidak boleh digunakan. Jika kontak yang rusak terdeteksi sebelum pemasangan, potong kabel di bagian belakang kontak dan lakukan terminasi ulang. Jika kerusakan terjadi setelah pemasangan, potong kabel tepat di ujung kabel pada rumah soket dan gunakan kontak atau rumah baru.

(3) Kepatuhan Lingkungan

180900 memenuhi peraturan berikut berdasarkan teks produk yang diberikan:
EU RoHS (2011/65/EU): Sesuai. Ini mencakup Direktif Delegasi 2015/863/EU. Untuk kategori EEE 8 dan 9, pembatasan berlaku sejak 22 Juli 2021.
Direktif UE tentang Kendaraan Bekas (ELV) 2000/53/EC: Sesuai.
China RoHS 2 (Peraturan MIIT No. 32, 2016): Tidak mengandung zat terbatas di atas ambang batas.
EU REACH (EC) No. 1907/2006: Bebas SVHC menurut Daftar Kandidat ECHA terbaru (Februari 2026, 253 zat). Deklarasi diperbarui hingga Februari 2026.
Kandungan Halogen: Rendah halogen – Br, Cl, F < 900 ppm pada setiap bahan homogen. Juga bebas BFR/CFR/PVC.
Kemampuan Proses Solder: Tidak cocok untuk proses penyolderan.
Deklarasi Kesesuaian: Tersedia dalam format PDF dengan login.

(4) Kualifikasi dan Sertifikasi

Konektor FASTIN-FASTON, termasuk seri rumah 180900, diakui dalam Program Komponen Underwriters Laboratories, Inc. (UL) di Berkas E28476, serta disertifikasi oleh CSA International di Berkas LR7189.

(5) Peralatan Cetakan

Spesifikasi ini mencantumkan berbagai alat tangan, alat aplikasi, dan unit daya untuk memasang kontak FASTIN-FASTON. Contohnya meliputi:
Alat tangan 189508-1 (aksi ganda) untuk kontak lepas.
Alat aplikator seperti 567487‑2, 687979‑3, 687981‑1, 466683‑1, 466737‑1, 687839‑1, dll., untuk berbagai ukuran kawat dan diameter isolasi.
Unit daya: Mesin terminasi AMPOMATOR CLS IV dan AMP‑O‑LECTRIC Model “G”.
Alat ekstraksi kontak: Perakitan pegangan universal 465629‑1 dengan ujung ekstraksi 465665‑1.
Bahan instruksional terperinci (seri 408, seri 409) tersedia untuk penyetelan alat, pemantauan crimping, dan pengendalian kualitas.

(6) Bantuan Visual untuk Produksi

Spesifikasi ini mencakup ilustrasi (Gambar 8, Bagian Ujung) yang menunjukkan penerapan khas rumah dan kontak FASTIN‑FASTON seri .110, .187, .250, .312, dan .375. Personel produksi harus menggunakan bantuan visual tersebut guna memastikan penerapan yang benar. Setiap penerapan yang tampak tidak benar harus diperiksa dengan merujuk spesifikasi dan bahan instruksional.

(7) Kesimpulan – Ringkasan Berdasarkan Data yang Disediakan

Rumah soket 1800900 (seri FASTIN‑FASTON .250, 4 posisi, nilon alami, pemasangan pada kabel) dirancang untuk aplikasi kabel‑ke‑kabel. Soket ini menerima kabel beruntai dari 26 AWG hingga 8 AWG. Rumah soket dapat digunakan pada suhu hingga 125 °C. Crimping yang tepat memerlukan kepatuhan ketat terhadap parameter yang telah ditetapkan (tinggi crimp, bentuk mulut lonceng/bellmouths, penutupan sambungan/seam closure, serta nilai uji tarik/pull test). Produk ini sesuai dengan standar RoHS, ELV, China RoHS, dan REACH, serta memiliki kandungan halogen rendah. Produk ini diakui UL (Berkas E28476) dan bersertifikat CSA (LR7189). Berbagai alat aplikator dan alat tangan yang direkomendasikan oleh TE tersedia untuk terminasi yang andal. Langkah pencegahan penyimpanan meliputi perlindungan dari sinar UV, bahan kimia tertentu, serta orientasi gulungan yang benar. Rumah soket berbahan nilon alami dapat mengalami perubahan warna seiring waktu tanpa memengaruhi fungsinya. Pemasangan kontak memberikan umpan balik taktil berupa 'klik' dan harus diverifikasi melalui uji tarik ringan. Komponen yang rusak harus diganti.
