770680-1/7238CA-1,3-21, faisceau de câblage femelle à 23 broches, connecteur automobile, douille électrique pour véhicule

(1) Aperçu

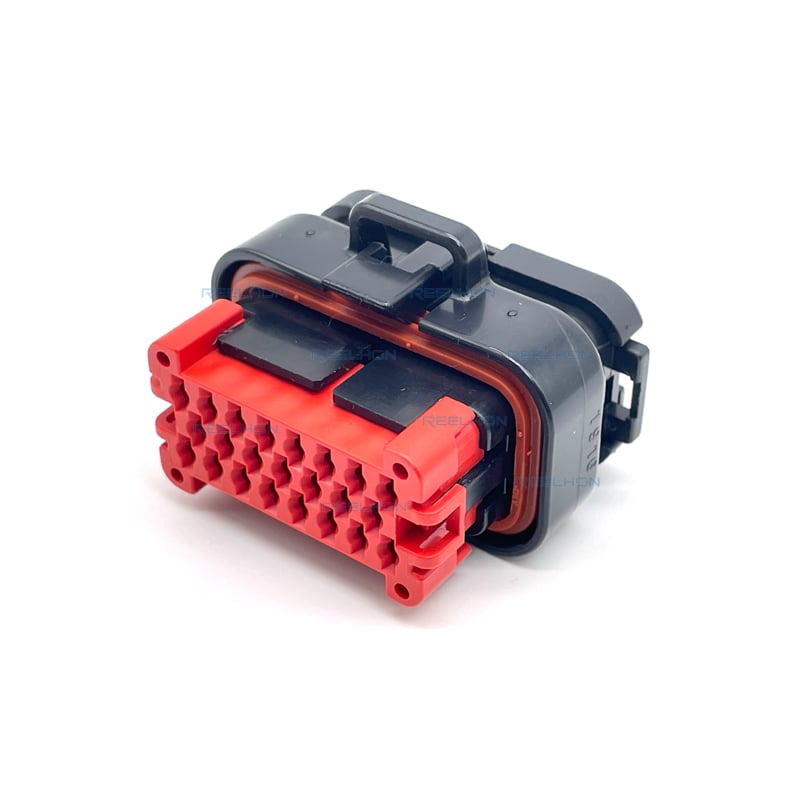

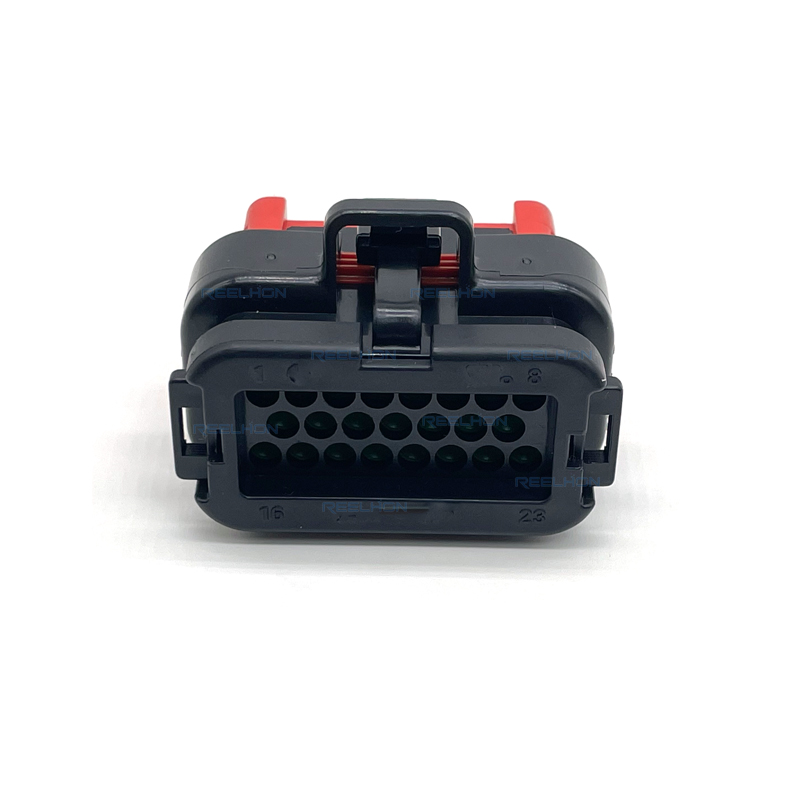

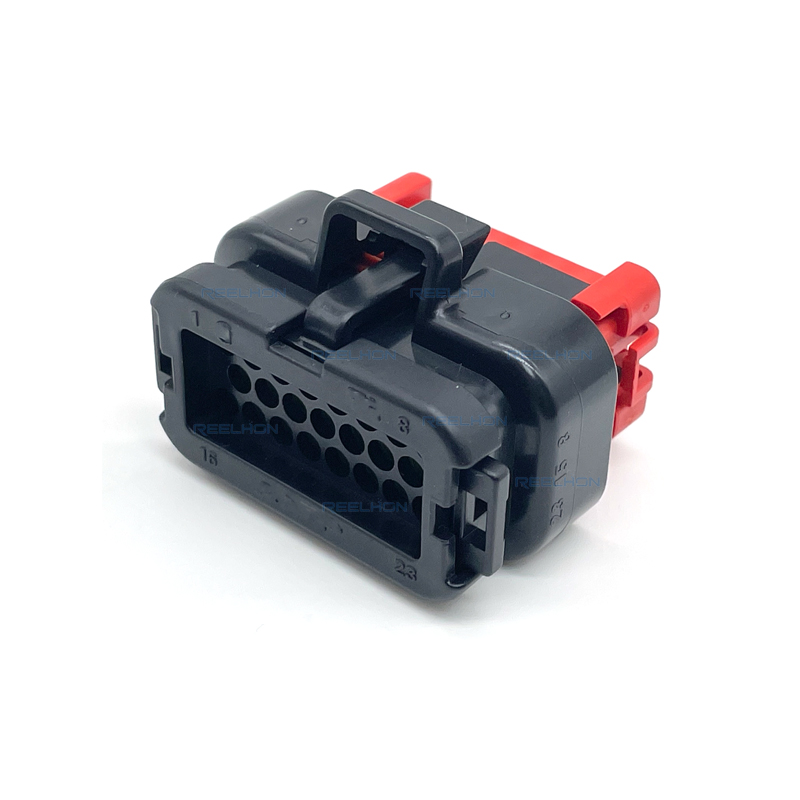

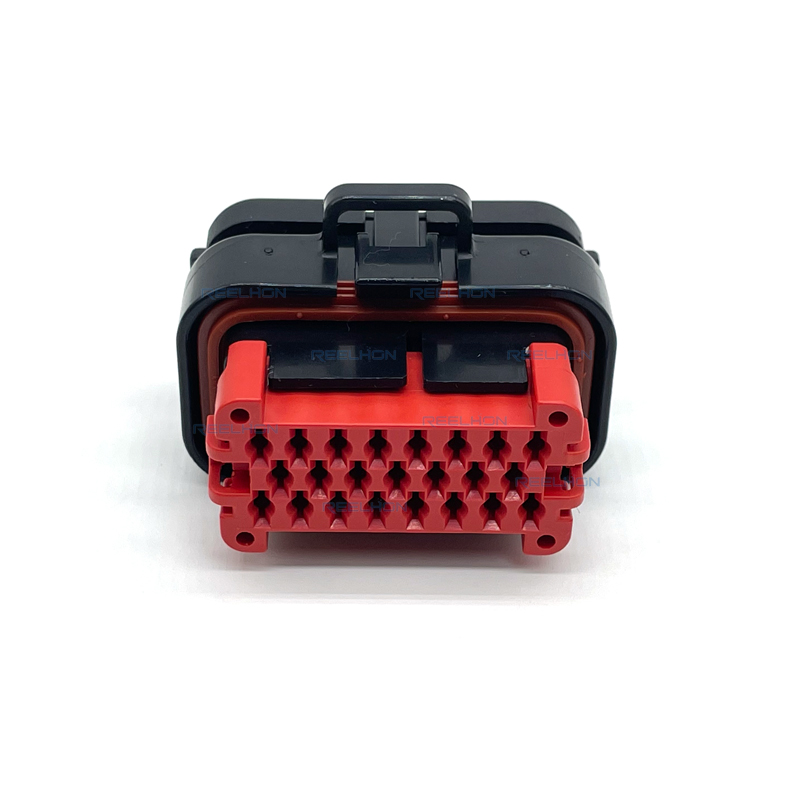

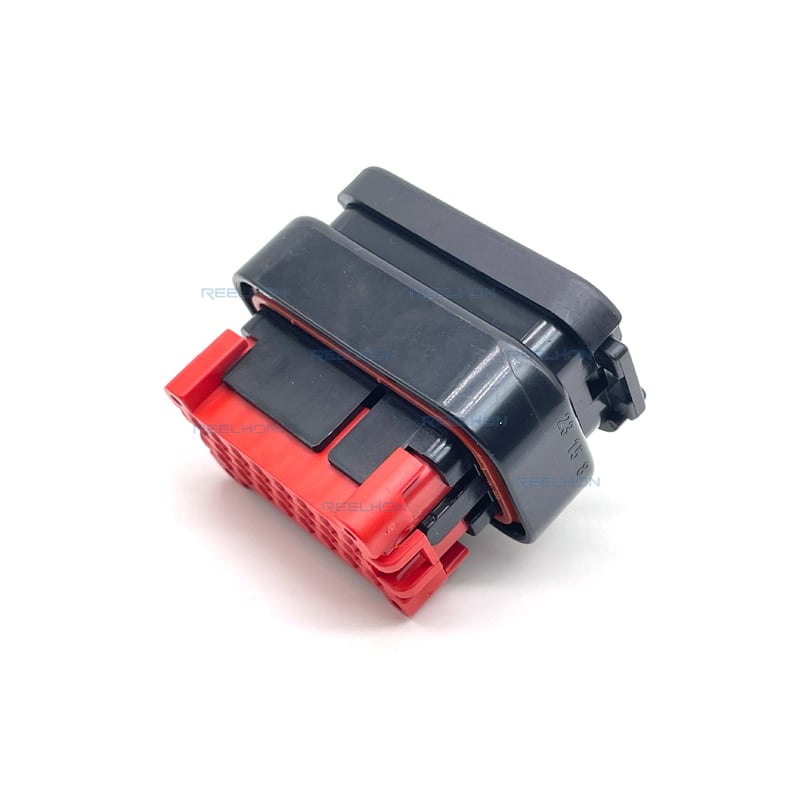

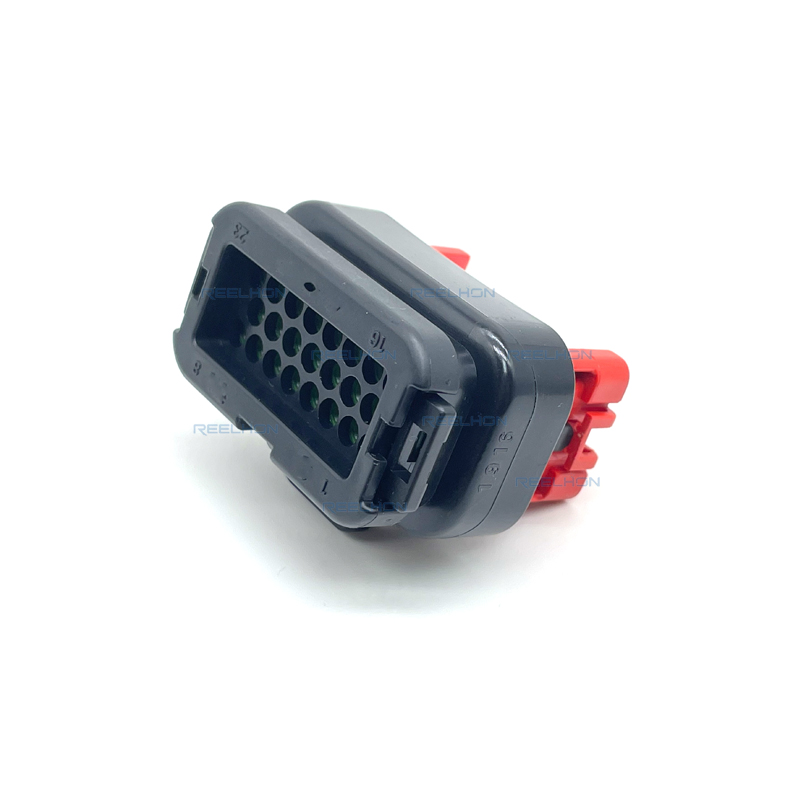

Le connecteur automobile étanche AMPSEAL à 23 positions (référence interne TE : 770680-1) est un ensemble de fiche étanche fil-carte. Il appartient à la famille des ensembles de fiches et de têtes de connexion automobile AMPSEAL. La fiche accepte plusieurs contacts femelles. Toutes les fiches et têtes de connexion sont codées par couleur afin d’assurer un appairage correct. Ce produit est conçu pour des applications d’alimentation électrique avec une tension nominale de 250 V.

(2) Caractéristiques et exigences principales

Caractéristiques du type de produit :

Forme du connecteur : rectangulaire
Connecteur hybride pour carte : Non
Type de connecteur et de boîtier : Fiche
Étanchéité : Oui
Fonction principale de verrouillage : Intégrée au boîtier
Système de connecteur : Fil-carte
Type de terminaison du connecteur et des contacts : Fils et câbles

Caractéristiques structurelles :

Nombre de positions : 23
Nombre de rangées : 3

Caractéristiques électriques :

Tension de fonctionnement : 250 VCA
Architecture de tension nominale : 250 V

Caractéristiques du corps :

Angle de sortie : 180°
Couleur principale du produit : Noir
Code du connecteur et du système de clavette : A

Caractéristiques des contacts :

Type de borne : Douille
Taille de la borne : 1,3 mm
Diamètre de la broche d’assemblage : 1,3 mm [0,051 po]
Courant nominal maximal admissible par borne : 17 A

Fixation mécanique :

Alignement d’assemblage : Présent
Type d'alignement d'accouplement : avec clavette
Assurance de position des broches : Oui
Relâchement des contraintes : ajouté par accessoire
Type de fixation du connecteur : Montage sur câble (suspendu librement)

Caractéristiques du boîtier :

Matériau du boîtier : téréphtalate de polybutylène (PBT)
Distance entre axes (pas) : 4 mm [0,157 po]

Dimensions :

Hauteur du connecteur : 34,6 mm [1,362 po]
Longueur du produit : 47,4 mm [1,866 po]
Largeur du produit : 33,6 mm [1,323 po]
Espacement entre rangées : 4 mm [0,157 po]

Environnemental :

Plage de températures de fonctionnement : -40 °C à 125 °C
Température maximale de fonctionnement : 125 °C

Application :

Application du circuit : Alimentation
Normes de l'industrie:
Classement UL en matière d’inflammabilité : UL 94V-0
Indice de protection : IP67, IP69K

Emballage :

Méthode d’emballage : Bac
Quantité par emballage : 28

Autre :

Assurance de position du connecteur : Non

(3) Exigences relatives aux fils et à la sertissage

Le contact accepte des fils dont la section varie de 20 à 16 AWG (1,5 mm²). Le diamètre de l’isolant du fil doit être compris entre 1,7 mm minimum et 2,7 mm maximum. Pour des fils de section réduite, le contact accepte des fils de 24 à 20 AWG avec un diamètre d’isolant compris entre 1,4 mm minimum et 1,8 mm maximum.
Exigences d'inspection de la sertissage :
Section nominale du fil standard : hauteur de sertissage de 1,17 ± 0,05 mm (pour 0,5 mm²), 1,27 ± 0,05 mm (pour 0,8 mm²), 1,28 ± 0,05 mm (pour 1,0 mm² FLRY), 1,40 ± 0,05 mm (pour 1,5 mm²). Largeur de sertissage nominale de 2,03 mm (pour 0,5–1,0 mm²), 2,54 mm (pour 1,5 mm²).
Section réduite du fil : hauteur de sertissage de 0,99 ± 0,03 mm (pour 20 AWG), 0,94 ± 0,03 mm (pour 22 AWG), 0,93 ± 0,03 mm (pour 22 AWG), 0,91 ± 0,03 mm (pour 24 AWG).
Longueur de dénudage : 5,1 ± 0,4 mm pour le fil standard, 4,3 ± 0,4 mm pour le fil à section réduite, 4,0 ± 0,4 mm pour le fil 24 AWG.

(4) Assemblage de la fiche

Avant de commencer le montage, le verrou à cale doit se trouver en position ouverte (telle que livrée). Pour insérer un contact, poussez-le droit dans la cavité de circuit appropriée jusqu’à ce que les doigts de retenue viennent en prise sur le contact. Tirez sur le fil du contact avec une force de 4,45 N ou de 8,9 N afin de vérifier la retenue. Une fois tous les contacts insérés, fermez le verrou à cale en sa position verrouillée en appuyant vers l’intérieur sur les loquets de verrouillage. Faites glisser le verrou à cale dans le boîtier jusqu’à ce qu’il soit à ras.

Pour retirer un contact, insérez la lame d’un tournevis de 4,8 mm de largeur entre le joint d’assemblage et une languette de verrouillage en forme de coin rouge, faites levier pour ouvrir le verrou à coin en position ouverte, puis faites pivoter le fil d’avant en arrière tout en tirant doucement jusqu’à ce que le contact soit retiré. Le verrou à coin ne doit jamais être retiré du boîtier.
Tous les circuits sont étanches grâce à une membrane située dans le joint caoutchouc des fils. Les cavités de circuits inutilisées restent étanches, sauf si elles sont accidentellement perforées. Pour les fils de taille standard, on utilise le bouchon d’étanchéité 770678-1 ; pour les fils de taille réduite, on utilise le bouchon d’étanchéité 776364-1.

(5) Assurance de position du connecteur (CPA) et coquille arrière

Une CPA facultative peut être utilisée afin d’éviter un débrayage accidentel. Avant l’assemblage des deux moitiés du connecteur, montez la CPA sur la fiche à l’aide d’un mouvement rotatif. La CPA se trouve en position pré-engagée lorsque les deux verrous latéraux viennent en butée contre la fonction de limitation de contrainte. Après l’assemblage, engagez complètement la CPA en exerçant une force vers le bas et en la faisant glisser vers l’avant. Un clic audible indique un engagement complet.
Un ensemble de coquille arrière peut être utilisé pour la gestion des câbles et la protection contre les contraintes mécaniques. Assemblez une moitié autour du côté de sortie du câble, puis fixez la seconde moitié jusqu’à ce que les verrous et les ergots d’engagement soient complètement en prise. Il est recommandé d’utiliser un collier de serrage à la sortie du câble.

(6) Assemblage de la barrette et carte de circuit imprimé

L’assemblage de la barrette est compatible avec les procédés standards de soudage par vague utilisant de la soudure à base d’étain. Ne laissez pas les barrettes exposées au bain de soudure plus longtemps que la durée normale d’un cycle de soudage. L’épaisseur recommandée pour la carte de circuit imprimé est de 1,57 mm.
Exigences relatives à l’ouverture de montage sur panneau : Pour une barrette à 23 positions, les dimensions sont les suivantes : A = 47,4 mm, B = 50,4 mm, C = 44,5–44,0 mm. L’épaisseur du panneau doit être comprise entre 2 et 5 mm. La barrette est fixée à l’aide de quatre vis autotaraudeuses (par exemple DELTA-PT, diamètre 2,50 mm). La longueur des vis dépend de l’épaisseur du panneau. Serrez les vis avec un couple de 0,6–0,8 N·m selon un schéma en croix, en appliquant initialement un couple de 0,3–0,4 N·m afin de répartir uniformément la force.

(7) Conformité environnementale et réglementaire

UE RoHS (2011/65/UE) : Conforme
Directive européenne ELV 2000/53/CE : Conforme
Chine RoHS 2 : Aucune substance restreinte dépassant le seuil autorisé
Règlement REACH de l'UE (CE) n° 1907/2006 : Contient des substances extrêmement préoccupantes (SVHC) au-dessus du seuil : dodécaméthylcyclohexasiloxane (D6) (≥ 0,5 % dans le composant), décaméthylcyclopentasiloxane (D5) (≥ 0,5 % dans le composant), octaméthylcyclotétrasiloxane (D4) (≥ 0,5 % dans le composant). Consignes de sécurité : se laver soigneusement après manipulation. Recycler si possible. Éliminer conformément à la réglementation locale.
Teneur en halogènes : Non faible en halogènes (Br ou Cl > 900 ppm)
Capacité au processus de soudage : Non adaptée au processus de soudage

(8) Qualifications et outillages

Les connecteurs automobiles AMPSEAL sont inscrits dans le dossier E28476 d'Underwriters Laboratories Inc. (UL) et certifiés dans le dossier LR7189 de CSA International.
L’outillage comprend l’outil de sertissage manuel 58440-1, l’ensemble d’outil manuel PRO-CRIMPER III 58529-1 avec l’ensemble de matrices 58529-2, ainsi que les applicateurs rapides miniatures haute résistance. Pour l’insertion et l’extraction des contacts, consulter la fiche d’instructions 408-3229.

(9) Conclusion

Le 770680-1 est un connecteur étanche fil-à-carte à 23 positions, 3 rangées et angle d’emboîtement de 180°, destiné aux applications d’alimentation électrique, avec une tension de fonctionnement de 250 V, un courant maximal par contact de 17 A, un pas de 4 mm, un diamètre de broche d’emboîtement de 1,3 mm, une protection IP67 et IP69K, et une plage de température de fonctionnement allant de -40 °C à 125 °C. Il est conforme aux directives RoHS et ELV, contient des cyclosiloxanes spécifiques figurant sur la liste des substances extrêmement préoccupantes (SVHC) au titre du règlement REACH, n’est pas faible en halogènes et n’est pas adapté aux procédés de soudage. Il est compatible avec des câbles de section 20 à 16 AWG et 24 à 20 AWG, et des spécifications détaillées de sertissage sont fournies.
