۲۰۵۰۰۴۶-۱/۷۰۲۶A۱-۳.۵-۲۱، اتصال‌دهنده خودرویی مجموعه سیم‌کشی مادگان با ۲۶ پین، سوکت سیم‌های برق خودرو

خلاصه ی محصول

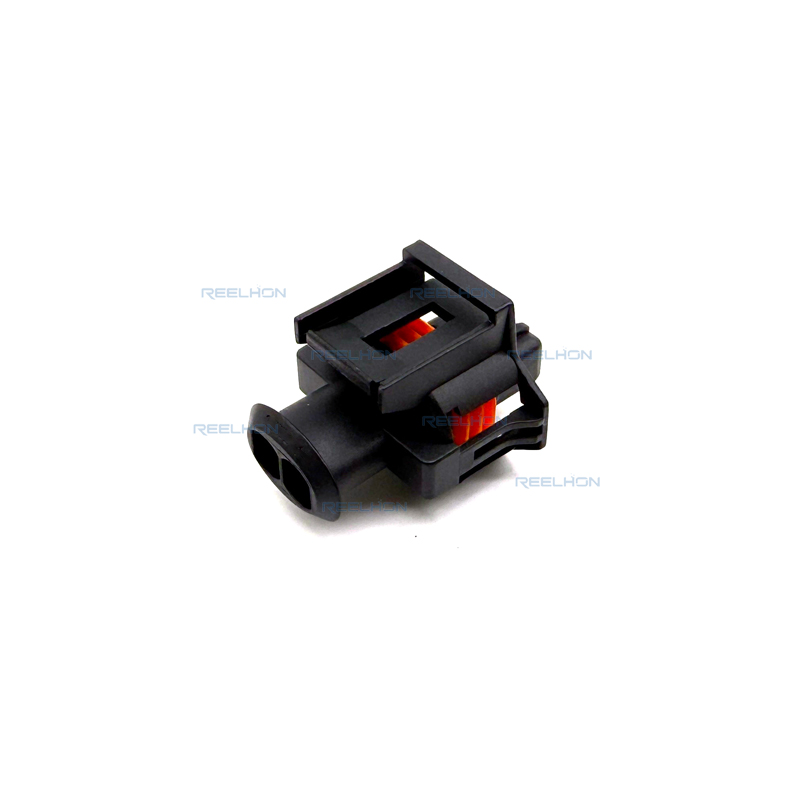

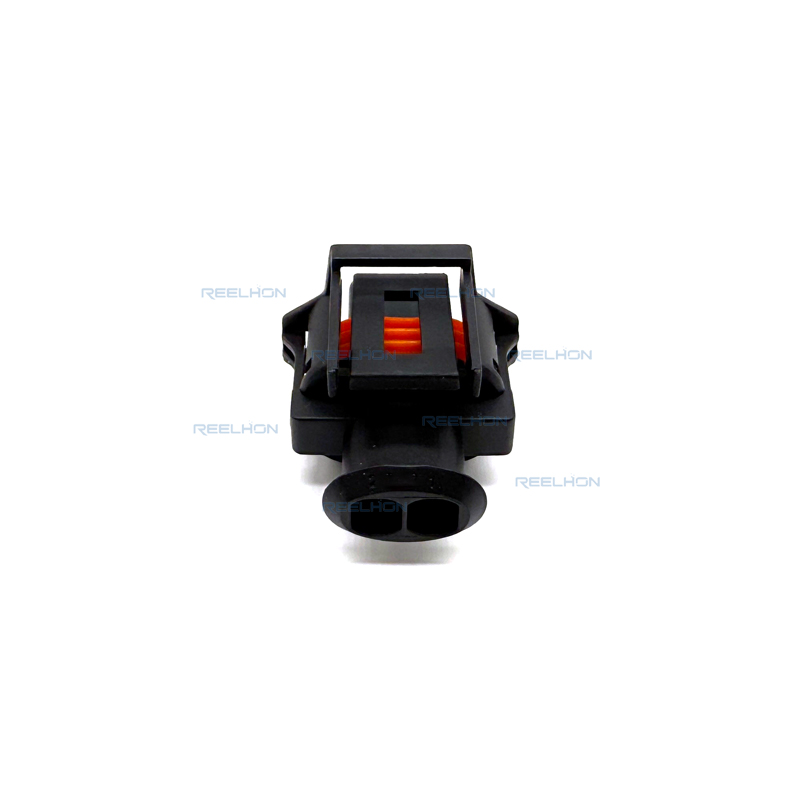

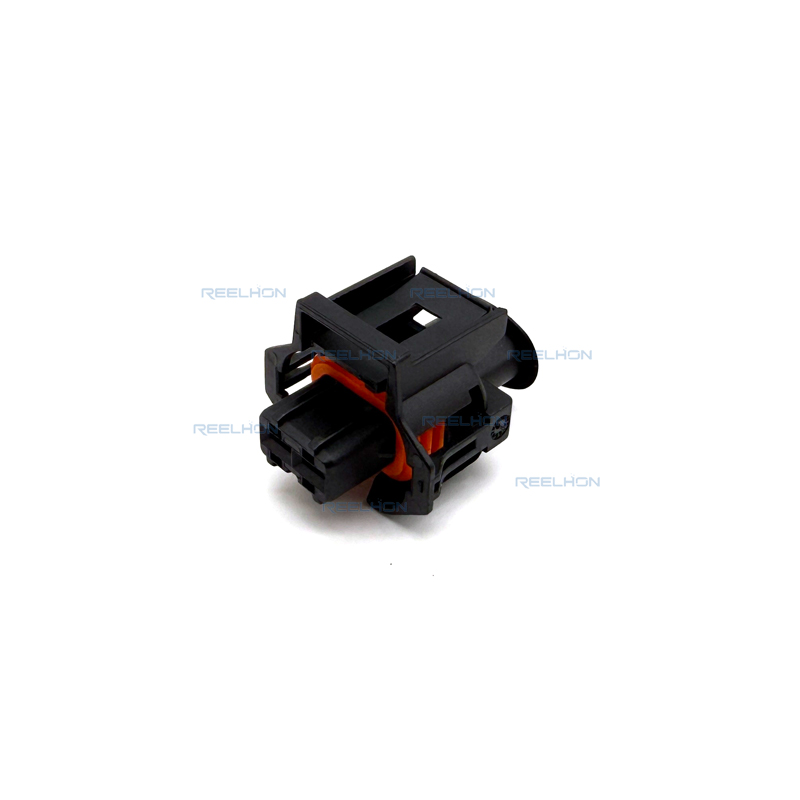

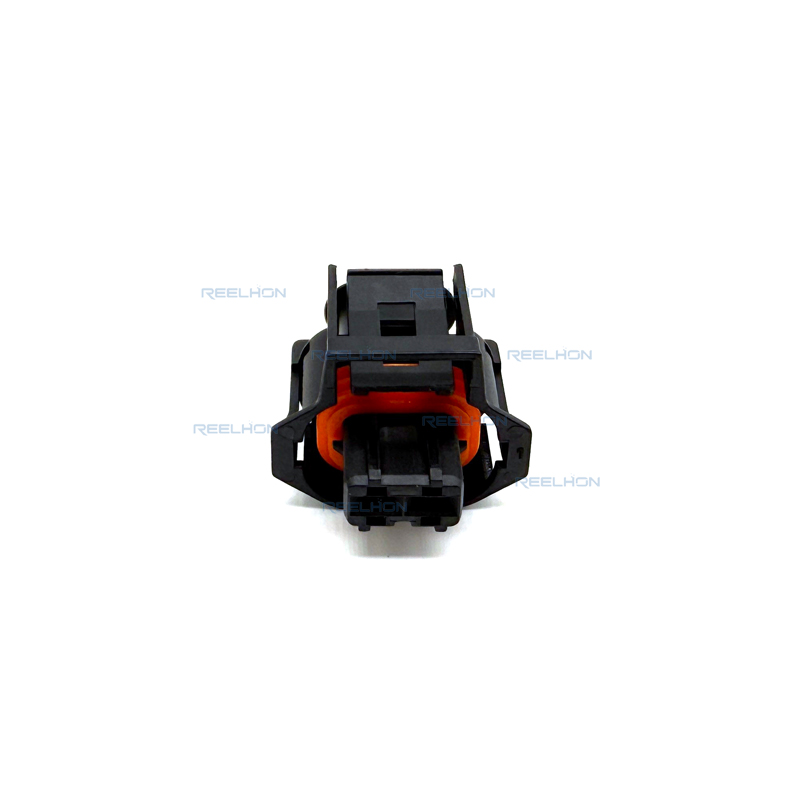

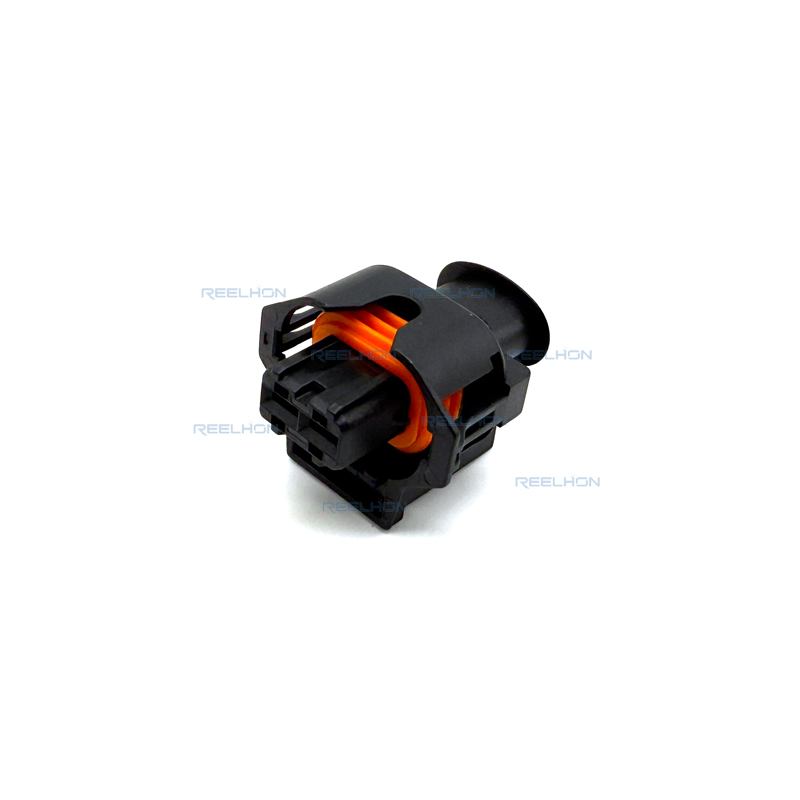

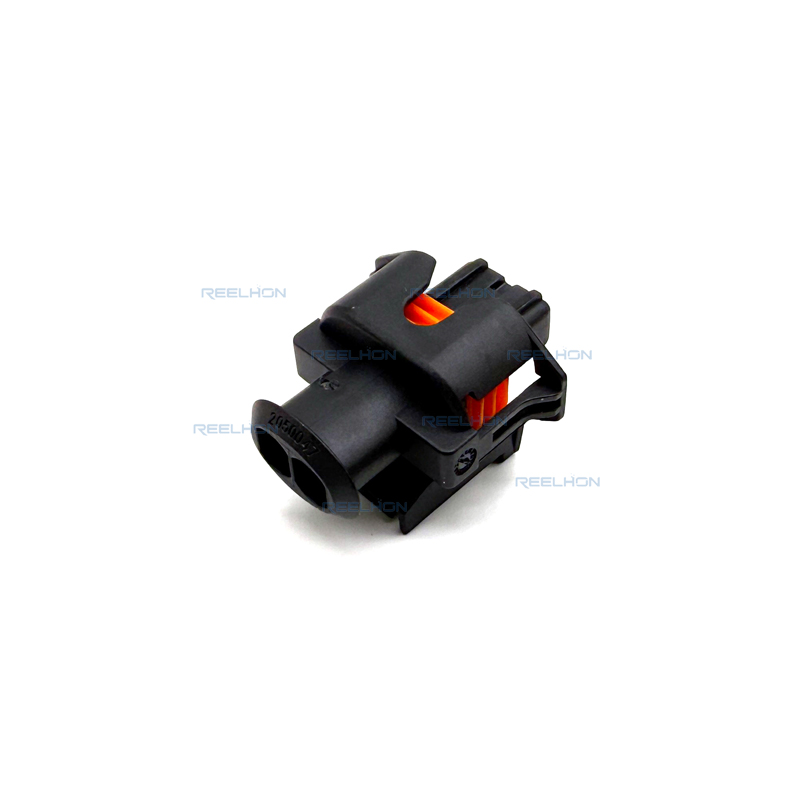

اتصال‌دهنده ۲۰۵۰۰۴۶-۱ شرکت TE Connectivity (پیش‌تر AMP)، یک مجموعه پلاگین دوپایه و یک ردیفه در سیستم دریافت‌کننده تخت سنسور ۲٫۸ میلی‌متری است که در برابر نفوذ رطوبت و گرد و غبار آب‌بندی شده است. این اتصال‌دهنده برای کاربردهای خودرویی و صنعتی طراحی شده که انتقال قابل اعتماد سیگنال را در محیط‌هایی که ممکن است رطوبت یا گرد و غبار وجود داشته باشد، نیاز دارند. پلاگین قابل آب‌بندی است و برای نصب روی کابل (آویزان آزاد) مناسب می‌باشد و بنابراین برای اتصالات خطی یا به‌عنوان جفت‌ساز برای اتصال‌دهنده‌های نوع هدر یا دستگاه مناسب است. بدنه این اتصال‌دهنده از پلی‌آمید سیاه PA 66 GF15 (پلی‌آمید تقویت‌شده با الیاف شیشه‌ای) تزریق‌شده است که استحکام مکانیکی و پایداری ابعادی بالایی فراهم می‌کند.

این اتصال‌دهنده از ترمینال‌های دریافت‌کننده (مادگان) با قطر ۲٫۸ میلی‌متر استفاده می‌کند که با زبانه‌های نر با قطر ۲٫۸ میلی‌متر (قطر پین: ۲٫۸ میلی‌متر / ۰٫۱۱ اینچ) جفت‌شده‌اند. سیستم تماس بر اساس طراحی اثبات‌شدهٔ نوع «فلت سنسور AMP» است که مقاومت تماس پایین و مقاومت بالا در برابر لرزش را تضمین می‌کند. معماری ولتاژ نامی این اتصال‌دهنده، سیستم‌های ۱۲ ولت، ۲۴ ولت و ۴۸ ولت را پشتیبانی می‌کند و حداکثر ولتاژ کاری آن ۵۰ ولت مستقیم (VDC) است. فاصله مرکزی (پیچ) ۵ میلی‌متر، فضای کافی را برای کاربردهای سیگنال با جریان متوسط فراهم می‌کند.

ویژگی‌های ساختاری و مکانیکی

پلاگین مدل ۲۰۵۰۰۴۶-۱ دارای شکل مستطیلی و رابط قفل‌شوندهٔ یکپارچه در پوسته است. این پلاگین دارای ویژگی قفل اصلی است که به‌صورت یکپارچه در پوسته تعبیه شده و اتصال ایمن آن را با سرآور (header) یا اتصال‌دهندهٔ دستگاه مربوطه تضمین می‌کند. جهت‌گیری اتصال‌دهنده مستقیم است (زاویهٔ خروج سیم ۱۸۰ درجه). هم‌ترازی در هنگام اتصال از طریق سیستم کلیدی (کد کلید اتصال‌دهنده ۱) فراهم می‌شود تا از اتصال نادرست جلوگیری شود. اطمینان از موقعیت ترمینال (TPA) به‌عنوان ویژگی استاندارد ارائه نشده است، اما می‌توان بر اساس مشخصات محصول، ابزار کاهش تنش را به‌عنوان لوازم جانبی اضافه کرد.
ابعاد اتصال‌دهنده به‌شرح زیر است: ارتفاع ۳۰٫۵ میلی‌متر (۱٫۲۰۱ اینچ)، طول ۲۵ میلی‌متر (۰٫۹۸۴ اینچ)، عرض ۲۰٫۱ میلی‌متر (۰٫۷۹۱ اینچ). مادهٔ سازندهٔ پوسته، PA 66 GF15 (پلی‌آمید ۶۶ با ۱۵٪ تقویت‌شده با الیاف شیشه‌ای) است که مقاومت خوبی در برابر حرارت، مواد شیمیایی و تنش‌های مکانیکی ارائه می‌کند. رتبه‌بندی قابلیت اشتعال UL، UL 94HB است.

درزگیری و حفاظت محیطی

اتصال‌دهنده قابل آب‌بندی است (قابل آب‌بندی = بله). این بدان معناست که هنگام جفت‌شدن با سرآوردهای متناظر آب‌بندی‌شده و با نصب آب‌بندی‌کننده‌های مناسب برای سیم‌ها (آب‌بندی‌کننده‌های تک‌سیمی) و پلاگین‌های حفره‌ای برای حفره‌های استفاده‌نشده، رابط قادر به ایجاد حفاظت در برابر نفوذ آب خواهد بود. این سیستم برای کاربردهای سخت‌گیرانه در زیر کاپوت و سنسورها طراحی شده است. حفره‌های استفاده‌نشده را می‌توان با استفاده از پلاگین‌های انتهایی بسته (Dead End Plugs) مطابق توضیحات ارائه‌شده در مشخصات کاربردی آب‌بندی کرد (به بخش ۶٫۳ از مشخصات ۱۱۴-۱۸۱۴۴-۱ مراجعه کنید). پلاگین‌های انتهایی بسته درون حفره‌ها قرار می‌گیرند تا یکپارچگی آب‌بندی حفظ شود.

الزامات اتصال و کریمپ (بر اساس مشخصات ۱۱۴-۱۸۱۴۴-۱)

پلاگین ۲۰۵۰۰۴۶-۱ برای پذیرش تماس‌های دریافتی ۲٫۸ میلی‌متری طراحی شده است. نصب این تماس‌ها باید مطابق دستورالعمل‌های موجود در مشخصات AMP شماره ۱۱۴-۱۸۱۴۴-۱ انجام شود. الزامات زیر از همین مشخصات استخراج شده و برای تماس‌های مورد استفاده در این مجموعه پلاگین اعمال می‌شوند.
انواع سیم: فقط رساناها مطابق با استاندارد DIN 72 551 (FLR – کابل‌های ولتاژ پایین با عایق نازک) مجاز به استفاده هستند. برای سایر رساناها، اجازه‌نامه‌ی بخش توسعه الزامی است. سیم‌ها به‌صورت اتصالات تکی پردازش می‌شوند.
آماده‌سازی سیم: سیم باید تا طول‌های مشخص‌شده در جدول ۱ (برای تماس‌های دارای قسمت فشرده‌شده عایق) یا جدول ۲ (برای تماس‌های دارای آب‌بند تک‌سیمی) پوسته‌کندی شود. رشته‌های جداگانه نباید خم، آسیب‌دیده یا برش‌خورده باشند. در صورت استفاده از آب‌بند تک‌سیمی، عایق در ناحیه‌ی آب‌بندی نباید آسیب‌دیده، فشرده یا تغییر شکل یافته باشد. سطح عایق باید تمیز و آزاد از آلودگی باشد.
برش و لبه‌ی تیز: پس از فشرده‌سازی (کریمپ)، برش باید قابل مشاهده باشد و حداکثر طول آن ۰٫۳ میلی‌متر باشد. لبه‌ی تیز در نقطه‌ی برش نباید از ۰٫۰۳ میلی‌متر بیشتر شود.
موقعیت فشرده‌سازی سیم: انتهای سیم باید ۰٫۱ تا ۰٫۷ میلی‌متر از لبه‌ی جلویی قسمت فشرده‌شده سیم بیرون بیاید. انتهای عایق هرگز نباید در داخل قسمت فشرده‌شده سیم فشرده شود.
اندازه‌گیری ارتفاع کریمپ: ارتفاع کریمپ باید مطابق توضیحات ارائه‌شده در برگه دستورالعمل IS 7424 و با استفاده از میکرومتر ارتفاع کریمپ (شماره سفارش AMP: 675836-0) اندازه‌گیری شود. عرض کریمپ وابسته به ابزار است و به‌عنوان فاصله بین نقاط تماس دو شعاع غلتشی تعریف می‌شود. نظارت تولید از طریق اندازه‌گیری عرض کریمپ امکان‌پذیر نیست.
نیروهای خارج‌سازی: نیروهای خارج‌سازی تماس‌های کریمپ‌شده باید الزامات بخش ۲ استاندارد DIN IEC 352 را برآورده کنند.
دماغه جلویی کریمپ: اندازه دماغه جلویی عقب به محدوده سیم وابسته است: برای سیم‌های ۰٫۵ تا ۲٫۵ میلی‌متر مربع، دماغه جلویی ۰٫۴۰ ± ۰٫۲۰ میلی‌متر است. عدم وجود دماغه جلویی (پیش‌دماغه) مجاز است.
لبه تیز در پایه کریمپ: لبه تیز روی پایه کریمپ نباید از ۰٫۱۵ میلی‌متر (عرض و ارتفاع) بیشتر شود؛ این مورد انحرافی از مشخصات عمومی ۱۱۴-۱۸۰۲۲ محسوب می‌شود.
پرس کردن عایق (برای سیم‌های بدون درزبندی): انتهای عایق باید در ناحیه انتقال بین پرس سیم و پرس عایق قابل مشاهده باشد. عایق باید حداقل تا لبه جلویی بخش پرس عایق امتداد یابد، اما هرگز نباید در بخش پرس سیم فشرده شود. ارتفاع پرس مطابق با آزمون خمشی استاندارد DIN 41611 بخش ۳ یا آزمون پیچشی استاندارد DIN EN 60352 بخش ۲ تنظیم می‌شود.
پرس درزبندی تک‌سیمی (در صورت استفاده): انتهای عایق سیم باید حداقل با سطح جلویی درزبندی هم‌سطح باشد و مجاز است حداکثر ۱٫۰ میلی‌متر از آن فراتر رود. ارتفاع پرس زمانی به‌درستی تنظیم شده است که پرس درزبندی را به‌صورت کامل و دایره‌ای احاطه کند. گردن درزبندی تک‌سیمی باید در پنجره پایه پرس قابل مشاهده باشد. پس از پرس کردن، درزبندی نباید هیچ برش یا شیار قابل‌مشاهده‌ای در اطراف قطر گردن خود داشته باشد؛ تنها نقاط فشار مجاز هستند که منجر به پارگی یا ترک بلندمدت نشوند.
منطقه تماس: پس از کریمپ‌کردن، فنر تک‌آویز، زبانه قفل‌کننده و بدنه تماس نباید خم یا دچار تغییر شکل شوند.
تولرانس‌های شکل و موقعیت: کف کریمپ سیم و کریمپ عایق باید در محدوده ۰٫۳ میلی‌متر موازی با بدنه تماس قرار گیرند. عرض کریمپ عایق باید در محدوده ۰٫۳ میلی‌متر نسبت به بدنه تماس متقارن باشد. برای نسخه‌های مهر و موم‌شده تک‌سیمی، انحراف جانبی کریمپ مهر و موم باید در محدوده ۰٫۳ میلی‌متر نسبت به بدنه تماس متقارن باشد و خود مهر و موم باید در محدوده تولرانس تقارن عمودی ۱ میلی‌متر قرار گیرد.

ابزارهای کمکی (از مشخصات فنی ۱۱۴-۱۸۱۴۴-۱)

ابزار خارج‌کننده: برای خارج‌کردن تماس‌ها از جعبه‌بندی، از ابزار خارج‌کننده با شماره سفارش ۹۶۸۹۲۸-۱ استفاده شود.
ابزار مونتاژ: برای وارد کردن تماس‌ها با مهر و موم تک‌سیمی به داخل جعبه‌بندی، می‌توان از ابزار مونتاژ با شماره سفارش ۵۱۹۶۰۹-۱ استفاده کرد. این ابزار روی سیم قرار گرفته و فاصله هوایی تقریبی ۱٫۵ میلی‌متری بین لبه جلویی آن و انتهای مهر و موم وجود دارد. با باز کردن کمی ابزار، مهر و موم می‌تواند به موقعیت مورد نظر هل داده شود.

متقاضی رعایت مقررات

بر اساس اعلامیه‌ی شرکت TE Connectivity ارائه‌شده برای شماره قطعه 2050046-1: مطابق با دستورالعمل اتحادیه اروپا در مورد محدودیت مواد خطرناک (RoHS) (2011/65/EU)، از جمله دستورالعمل مأموریت‌یافته 2015/863/EU.
دستورالعمل ELV اتحادیه اروپا 2000/53/EC: مطابق با استاندارد.
دستورالعمل چین RoHS 2 (دستورالعمل وزارت صنعت و فناوری اطلاعات شماره ۳۲، ۲۰۱۶): هیچ ماده محدودشده‌ای فراتر از حد مجاز وجود ندارد.
مقررات اتحادیه اروپا در مورد ثبت، ارزیابی، مجوزدهی و محدودیت مواد شیمیایی (REACH) (EC) No. 1907/2006: حاوی مواد بسیار نگران‌کننده (SVHC) مطابق با REACH نیست. فهرست نامزدهای ECHA: فوریه ۲۰۲۶ (۲۵۳ ماده اعلام‌شده). اعلامیه SVHC تا فوریه ۲۰۲۶ به‌روزرسانی شده است.
محتوای هالوژن: دارای هالوژن پایین نیست — حاوی برومین یا کلر بیش از ۹۰۰ قسمت در میلیون (ppm) است (اما فاقد BFR/CFR/PVC می‌باشد).
قابلیت فرآیند لحیم‌کاری: برای فرآیندهای لحیم‌کاری مناسب نیست (این کانکتور برای اتصال با روش کریمپ طراحی شده است، نه لحیم‌کاری).
قابلیت تعمیر: این کانکتور قابل خدمات‌رسانی است (قابل تعمیر = بله).

نتیجه‌گیری

TE 2050046-1 یک پلاگین دو موقعیتی مقاوم و قابل درزبندی برای کاربردهای سنسور و سیگنال ۲٫۸ میلی‌متری در سیستم‌های برقی ۱۲/۲۴/۴۸ ولت است. این محصول دارای پوششی از جنس پلی‌آمید ۶۶ (PA66) تقویت‌شده با فیبر شیشه، فاصله‌ی پین‌ها (Pitch) ۵ میلی‌متر، نصب آزاد (Free-hanging) و سازگوندگی با تماس‌های دریافتی (Receptacle contacts) ۲٫۸ میلی‌متری شرکت AMP است. هنگامی که اتصال‌دهنده طبق مشخصات ۱۱۴-۱۸۱۴۴-۱ (با استفاده از ابزارهای فشرده‌سازی (crimp) تأییدشده AMP و رعایت دستورالعمل‌های آماده‌سازی سیم، ارتفاع فشرده‌سازی و شکل دهانه‌ی زنگوله‌ای (bellmouth)) فشرده می‌شود، سیستم اتصال ارتباطی قابل اعتماد و مقاوم در برابر لرزش ایجاد می‌کند. این محصول کاملاً مطابق با مقررات RoHS، ELV و REACH (بدون مواد شیمیایی بسیار خطرناک — SVHC-free) است و بنابراین برای بازارهای جهانی خودرو و صنعت مناسب می‌باشد.
