Đầu nối ô tô RH71616Y-1.8-21/368047-1, 12 V, 16 chân, dùng cho đầu nối cái

Tổng quan về Sản phẩm

RH71616Y-1.8-21/368047-1 là một đầu nối ô tô hiệu suất cao, có 16 chân, được thiết kế đặc biệt dành cho đầu nối cái, hoạt động ở điện áp định mức 12 V. Sản phẩm được chế tạo dành riêng cho ứng dụng dây-nối-dây, thuộc loại đầu nối nhựa có 16 lỗ và mang lại giải pháp bền bỉ cho các hệ thống điện ô tô hiện đại. Dù quý khách đang thực hiện lắp đặt dây dẫn điện xe, sửa chữa hay xây dựng hệ thống điện tùy chỉnh, đầu nối này đều đảm bảo độ tin cậy, độ bền và hiệu năng ổn định.

Thiết kế và xây dựng ưu việt

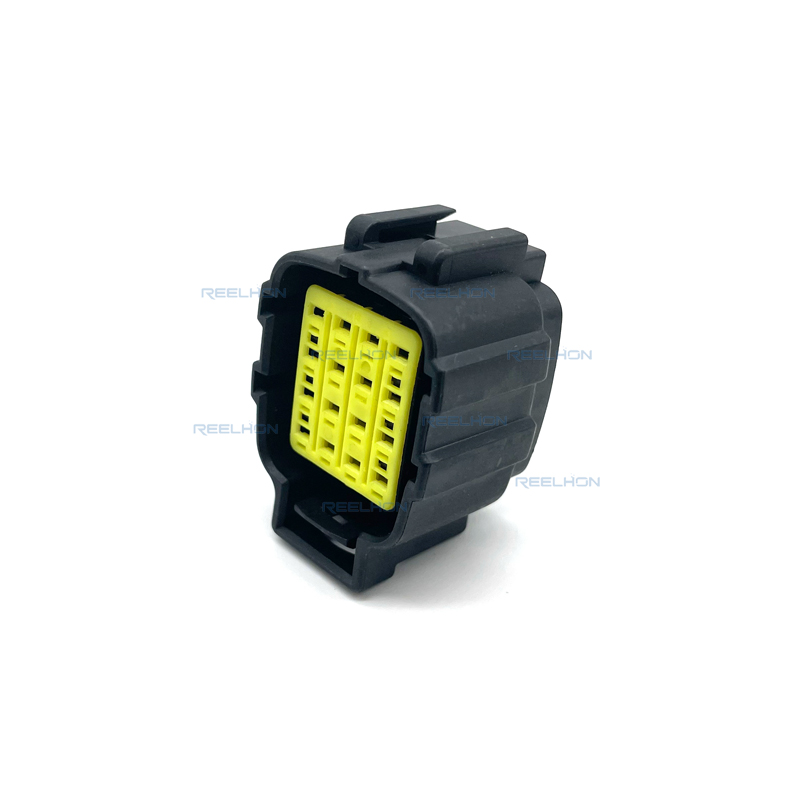

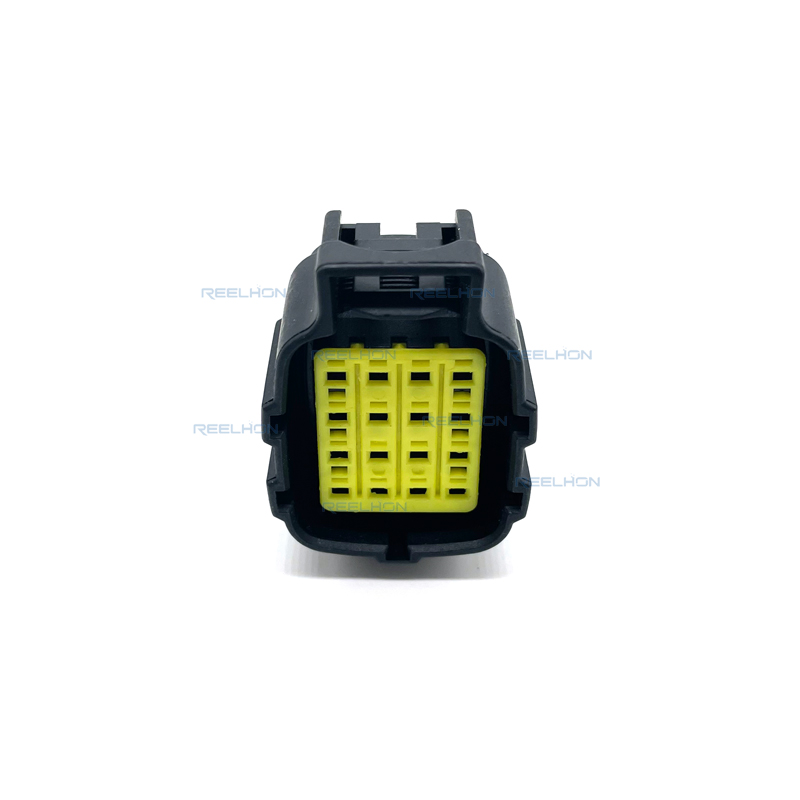

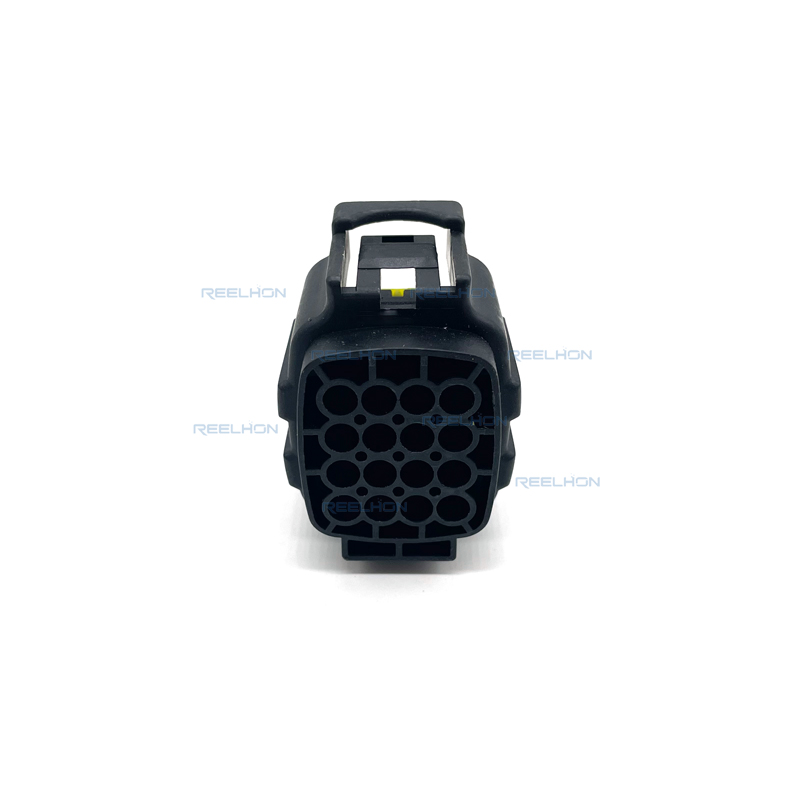

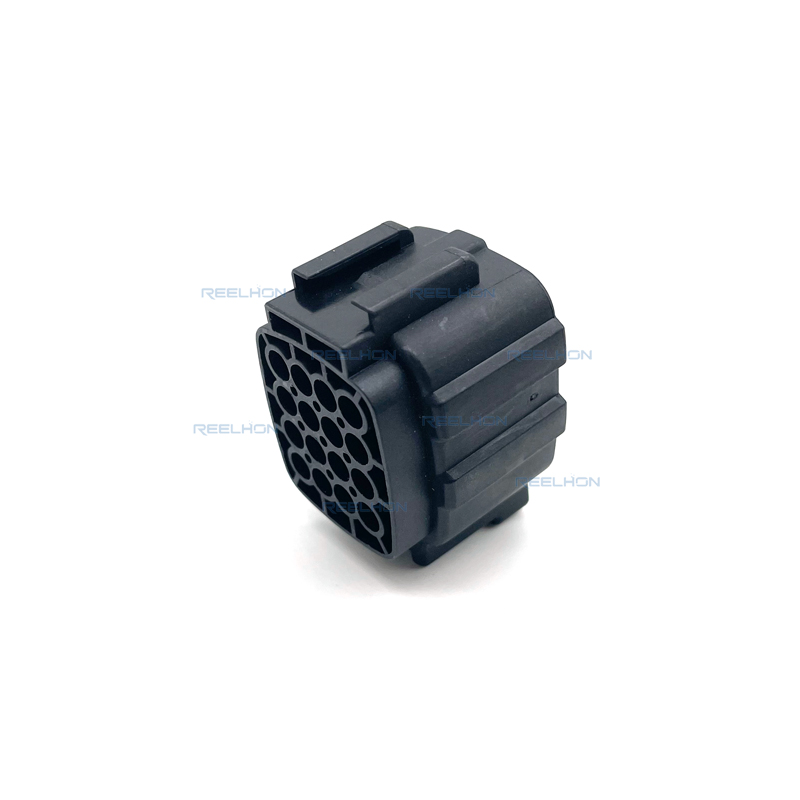

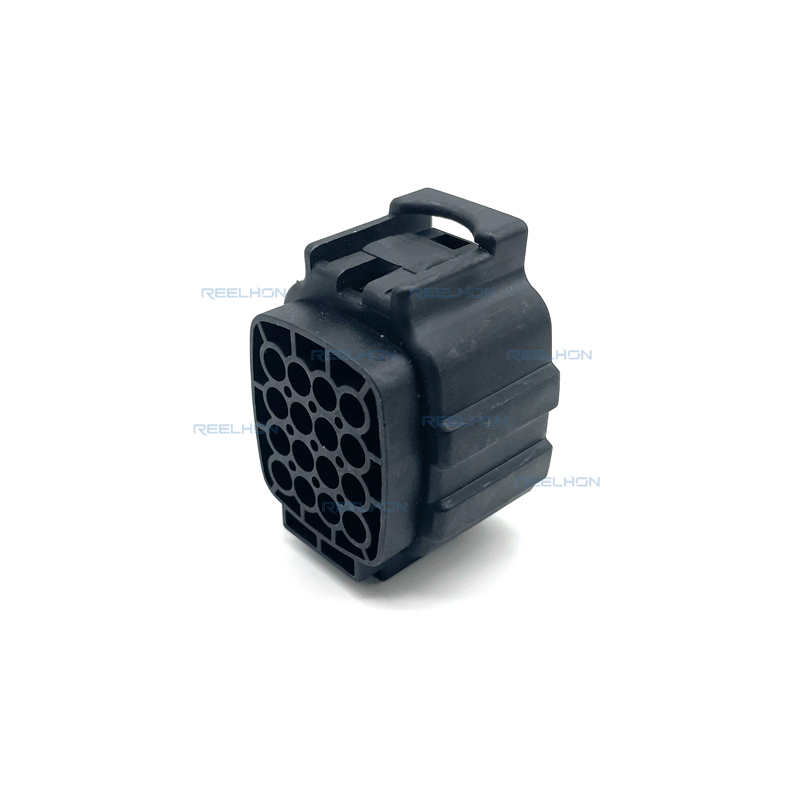

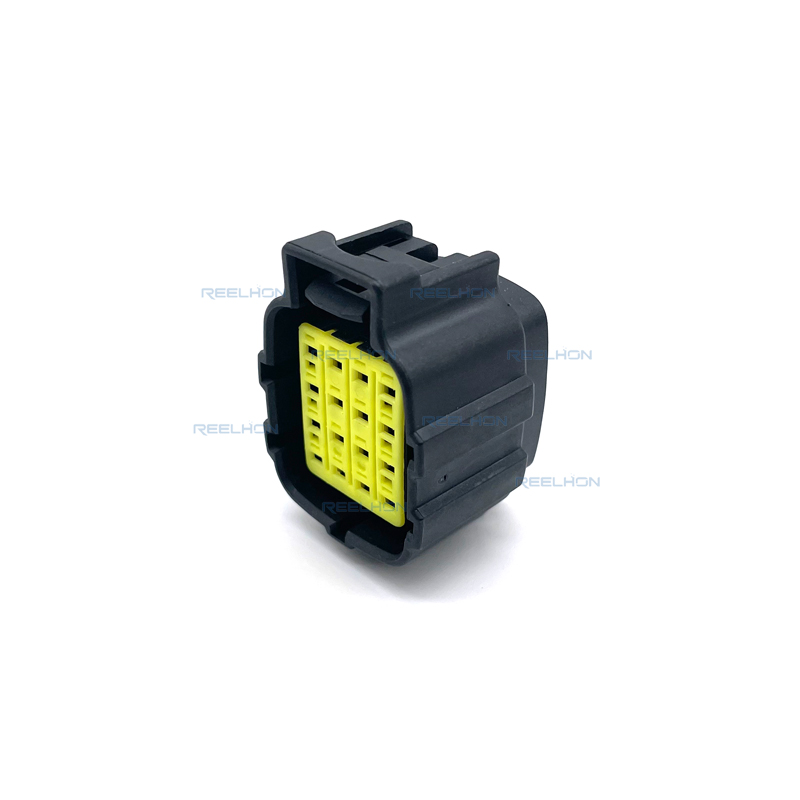

Được sản xuất từ Polybutylene Terephthalate (PBT) chất lượng cao, vỏ bọc mang lại độ bền cơ học xuất sắc, khả năng chống hóa chất và độ ổn định nhiệt tốt. Vỏ bọc màu đen có dạng hình chữ nhật với cơ chế khóa chính tích hợp, đảm bảo việc ghép nối chắc chắn và ngăn ngừa nguy cơ ngắt kết nối vô tình ngay cả trong điều kiện rung động mạnh thường gặp trong môi trường ô tô. Bộ nối được thiết kế để lắp đặt trên cáp (treo tự do), mang lại tính linh hoạt cho nhiều ứng dụng khác nhau mà không yêu cầu gắn trên bảng mạch in (PCB) hay bảng điều khiển.

Thông số kỹ thuật điện và cơ chi tiết

Bộ nối này hỗ trợ các tiếp điểm dạng ổ cắm có đường kính 1,8 mm và tương thích với các tab ghép nối có chiều rộng 1,8 mm (0,07 inch). Với 16 vị trí được bố trí trên 4 hàng, bộ nối đạt được mật độ tiếp điểm cao trong khi vẫn duy trì kích thước nhỏ gọn. Khoảng cách tâm (bước pitch) là 4,8 mm (0,188 inch), và khoảng cách giữa các hàng là 5,6 mm (0,22 inch). Các kích thước này đảm bảo khoảng cách rò rỉ và khoảng cách cách điện đủ lớn cho các mạch ô tô 12 V.

Kích thước của bộ nối như sau: chiều dài sản phẩm là 44,4 mm (1,74 inch), chiều rộng 27,6 mm (1,08 inch) và chiều cao 30,6 mm (1,2 inch). Góc thoát cáp 180 độ cho phép đi dây đơn giản trong khoang động cơ chật hẹp hoặc phía sau bảng điều khiển.

Hiệu năng về môi trường và nhiệt

Một trong những tính năng nổi bật của bộ nối ô tô này là dải nhiệt độ hoạt động rộng. Bộ nối hoạt động đáng tin cậy trong khoảng từ -30°C đến 105°C (-22°F đến 221°F), do đó phù hợp cho các ứng dụng dưới nắp ca-pô, dây dẫn trong khoang hành khách và các môi trường khắc nghiệt khác nơi có sự biến động nhiệt độ cực lớn. Mức nhiệt độ hoạt động tối đa được ghi nhận là 105°C (221°F) đảm bảo bộ nối duy trì được độ nguyên vẹn về cấu trúc cũng như hiệu năng điện ngay cả khi tiếp xúc lâu dài với nhiệt độ cao.

Làm Kín Và Bảo Vệ

RH71616Y-1.8-21 là một bộ nối có khả năng bịt kín, nghĩa là có thể lắp đặt các gioăng hoặc miếng đệm silicon (bán riêng) nhằm ngăn chặn độ ẩm, bụi và các tạp chất khác xâm nhập vào các đầu nối. Tính năng này đặc biệt quan trọng đối với các ứng dụng ô tô thường xuyên tiếp xúc với mưa, rửa xe, bắn bùn từ mặt đường hoặc độ ẩm cao. Khi được bịt kín đúng cách, bộ nối đạt được khả năng bảo vệ môi trường nâng cao, giảm thiểu nguy cơ ăn mòn và các sự cố điện gián đoạn.

Ứng dụng và sử dụng trong mạch

Bộ nối này được đánh giá cho các ứng dụng mạch điện trong các kiến trúc điện áp danh định 12 V. Nó thường được sử dụng trong các hệ thống dây điện ô tô như các mô-đun đèn, kết nối cảm biến, giao diện bộ điều khiển và hộp phân phối điện. Cấu hình 16 vị trí cho phép tích hợp nhiều mạch tín hiệu hoặc mạch điện công suất thấp trong một vỏ bọc duy nhất, từ đó giảm số lượng bộ nối riêng lẻ cần thiết và tiết kiệm không gian quý báu trong bó dây điện.

Tính tương thích và cách đấu nối

Bộ nối này được đấu nối với dây và cáp, hỗ trợ các loại đầu nối cái (ổ cắm). Nó được thiết kế để làm việc với kích thước tiếp điểm 1,8 mm, và chiều rộng bản tiếp xúc đối diện chính xác là 1,8 mm (0,07 inch). Để đạt hiệu quả tốt nhất, hãy sử dụng các đầu nối và gioăng được nhà sản xuất gốc khuyến nghị nhằm đảm bảo độ vừa khít phù hợp, lực đẩy vào đúng yêu cầu và khả năng dẫn điện tốt.

Dễ Dàng Lắp Đặt

Do thiết kế đầu nối sử dụng kiểu lắp cáp (tự do treo lơ lửng), việc lắp đặt rất đơn giản. Không cần dụng cụ đặc biệt nào ngoài kìm bấm đầu nối tiêu chuẩn và dụng cụ đưa/vào rút tiếp điểm. Tính năng khóa chính tích hợp giữ chặt hai nửa đầu nối với nhau, trong khi rãnh định hướng cực ngăn ngừa việc ghép nối sai. Thiết kế thân thiện với người dùng này giúp giảm thời gian lắp ráp và tối thiểu hóa yêu cầu đào tạo đối với nhân viên dây chuyền sản xuất.

Chất lượng và độ tin cậy

Mỗi đầu nối được sản xuất theo các tiêu chuẩn kiểm soát chất lượng nghiêm ngặt đặc trưng cho dòng RH. Vật liệu vỏ làm bằng PBT có khả năng chống cháy và hấp thụ độ ẩm thấp, đảm bảo độ ổn định về kích thước trong suốt vòng đời sản phẩm. Cấu tạo chắc chắn của đầu nối chịu được rung động, chu kỳ thay đổi nhiệt độ và tiếp xúc với các loại chất lỏng ô tô thông dụng như dầu, mỡ và dung môi nhẹ.

Tại Sao Nên Chọn RH71616Y-1.8-21?

Mật độ cao: 16 tiếp điểm trong bố trí gọn gàng gồm 4 hàng.
Vật liệu bền bỉ: Vỏ làm bằng PBT chịu được nhiệt, hóa chất và va đập.
Dải nhiệt độ rộng: Hoạt động từ -30°C đến 105°C (-22°F đến 221°F).
Thiết kế có thể bịt kín: Có thể nâng cấp để sử dụng trong môi trường khắc nghiệt.
Kết nối phân cực: Loại bỏ các lỗi kết nối.
Lắp đặt treo tự do: Không yêu cầu gắn trên bảng điều khiển.
Mạch điện nguồn: Phù hợp cho việc phân phối điện áp 12V trong ô tô.
