автомобильный разъем для проводки 8-968975-2, женский разъем на 21 контакт, электрический разъем для автомобильной проводки

Обзор продукта

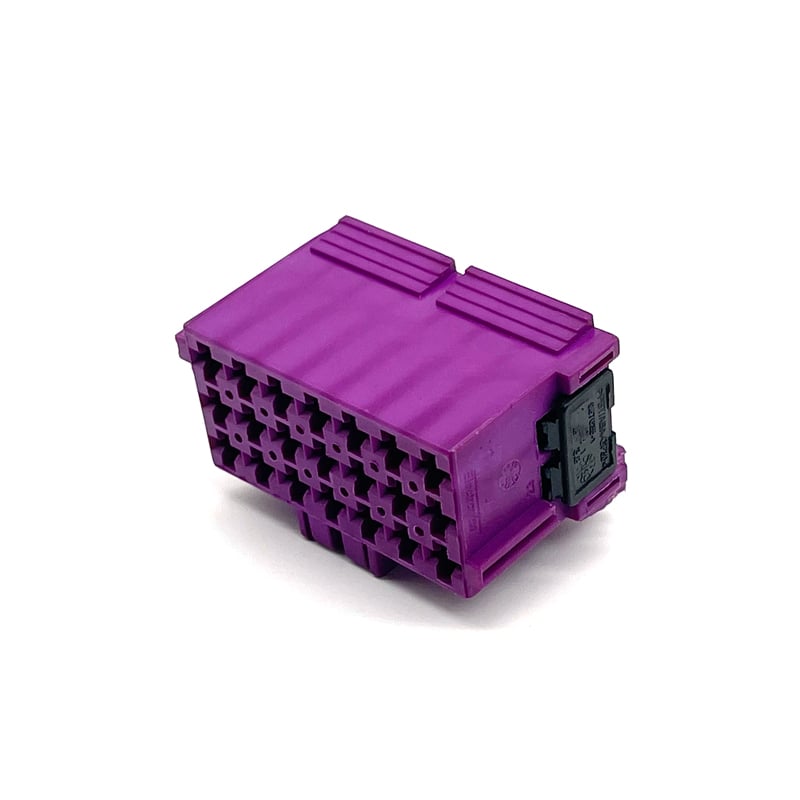

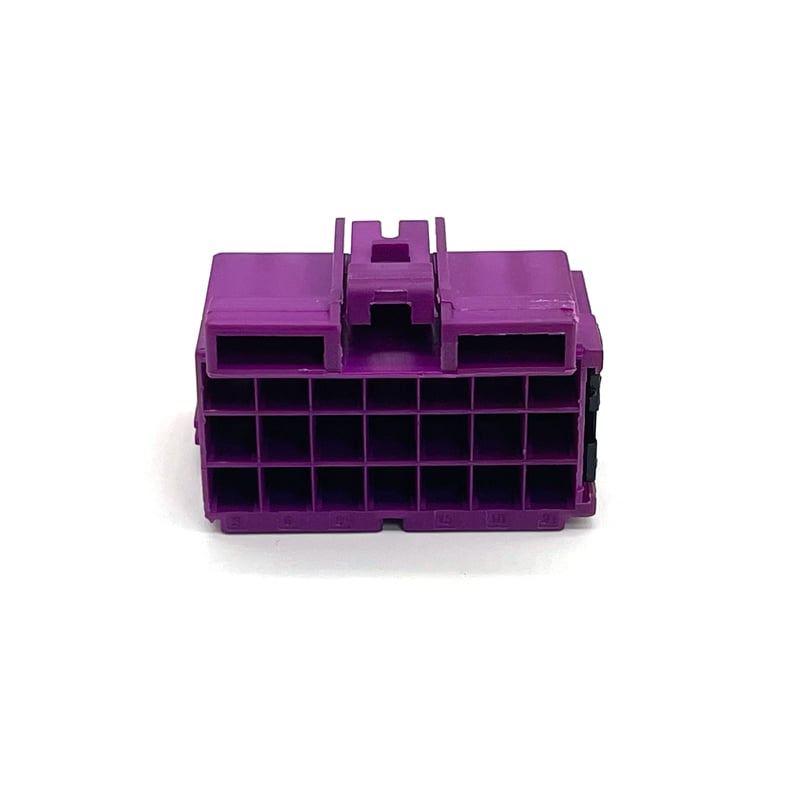

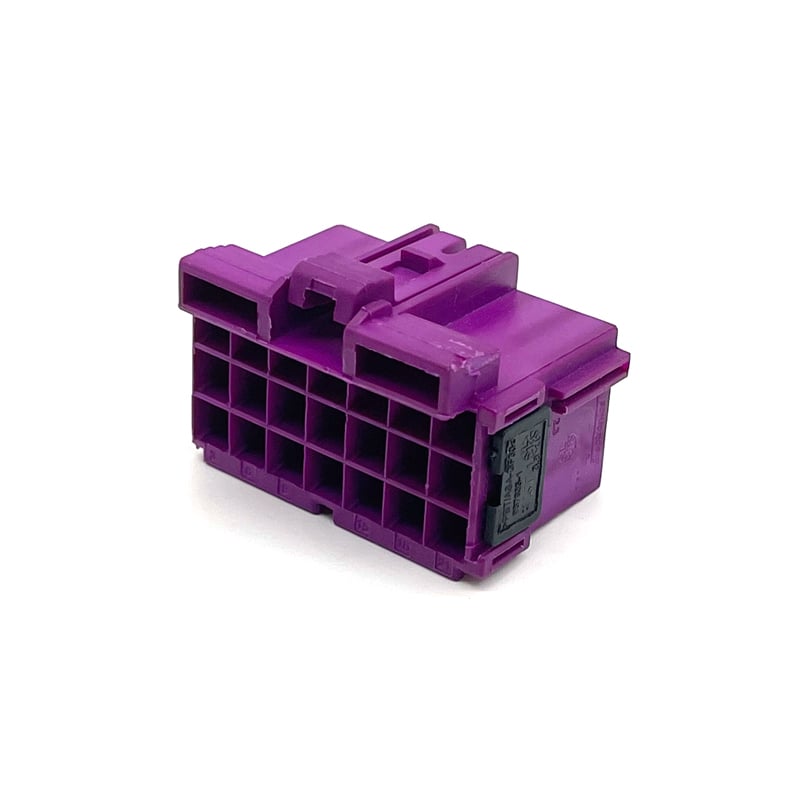

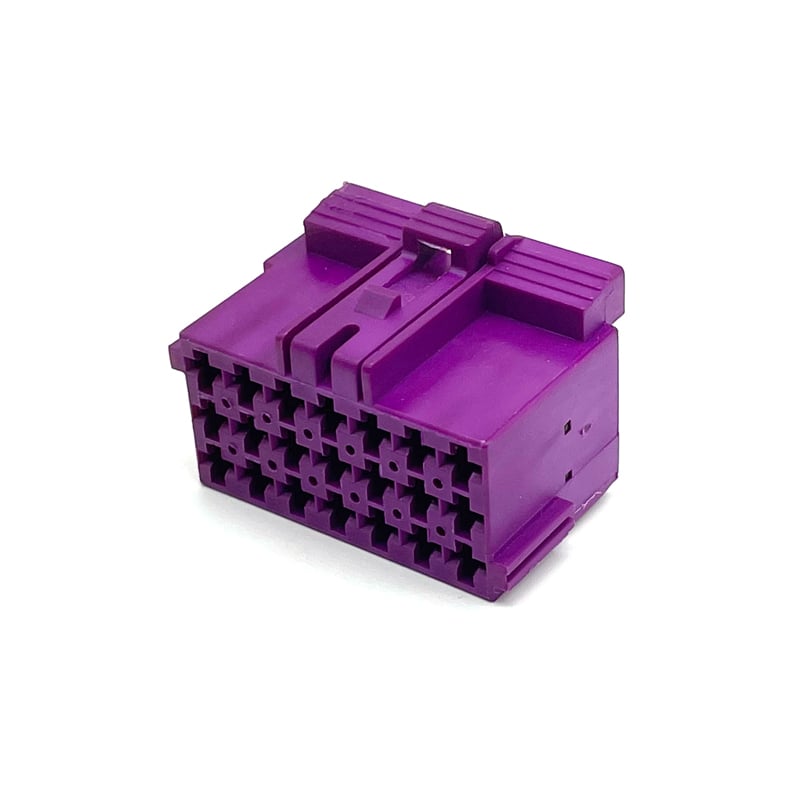

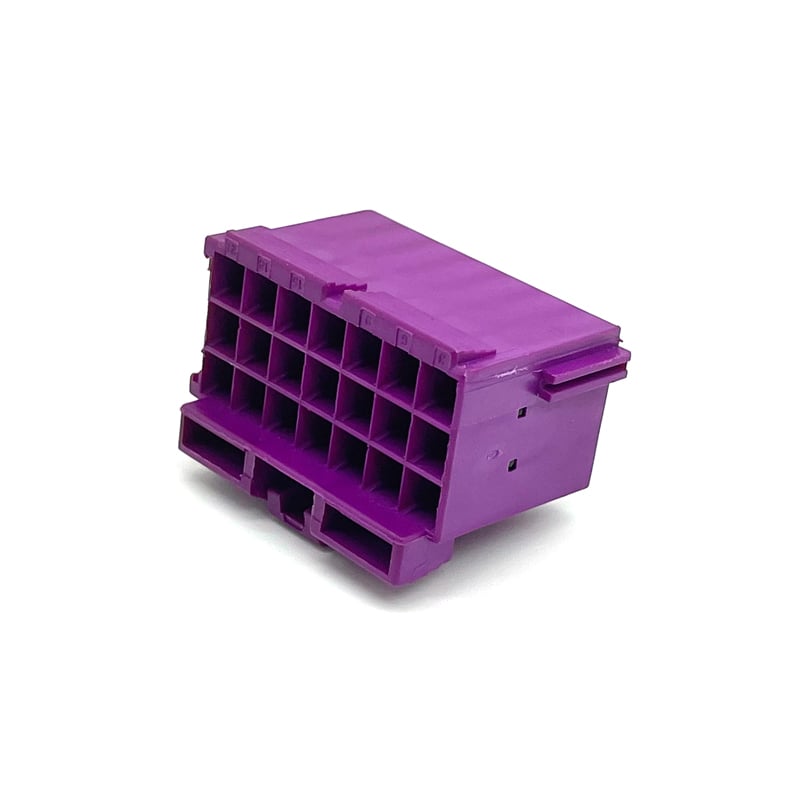

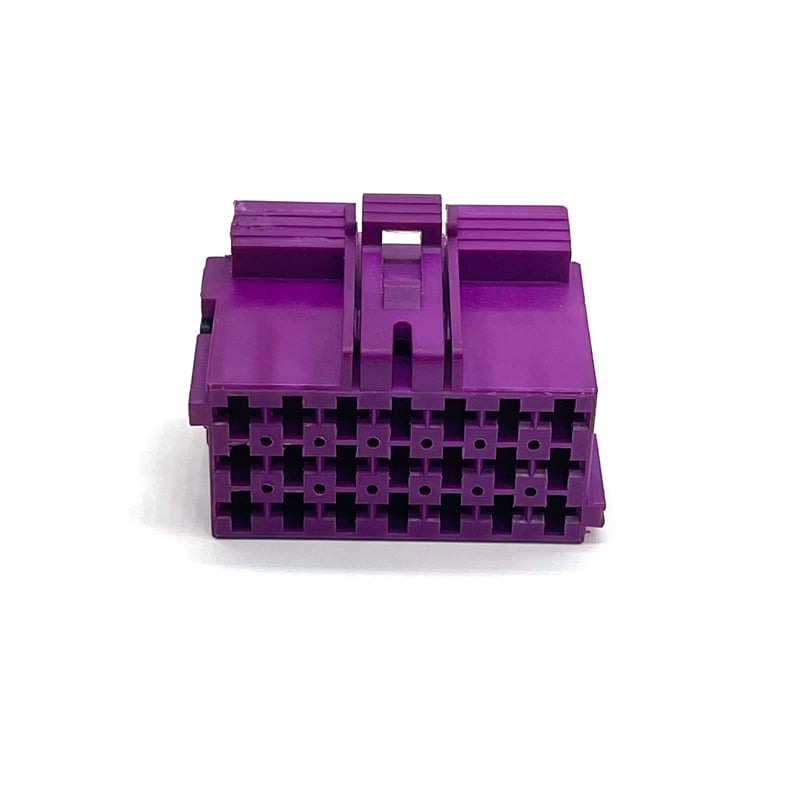

Разъем TE Connectivity 8-968975-2 — это негерметичный 21-контактный разъем-розетка с тремя рядами контактов из семейства разъемов AMP MCP 2.8. Данный корпус предназначен для соединений «провод-провод» и совместим с контактами-розетками AMP MCP 2.8. Разъем не подлежит герметизации и предназначен для эксплуатации в средах, где не требуется защита от проникновения жидкостей. Корпус выполнен из серого стеклонаполненного ПБТ (полибутилентерефталата), что обеспечивает высокую механическую прочность и термостойкость. Номинальное напряжение рассчитано на системы 12 В и 24 В, рабочее напряжение составляет 28 В постоянного тока. Рабочий температурный диапазон корпуса составляет от −40 °C до +120 °C. Шаг контактов по центру равен 5 мм [0,197 дюйма], а расстояние между рядами контактов — 5,5 мм, что характерно для данного семейства. Разъем подходит для применения в силовых цепях.

Этот продукт входит в состав негерметичной разъемной системы AMP MCP 2,8, включающей штыревые разъемы (штыревые колодки) для монтажа на печатную плату и соответствующие гнездовые корпуса. Модель 8-968975-2 — это гнездовой корпус, совместимый с соответствующим штыревым разъемом MCP 2,8, например, с 21-контактной штыревой колодкой, описанной в технической спецификации продукта 108-94624 (чертёж серии 966140). Корпус оснащён встроенным основным фиксирующим механизмом, расположенным непосредственно на самом корпусе, а также имеет ключевую систему ориентации при соединении (код A) для предотвращения неправильного соединения. Разъем предназначен для кабельного монтажа (свободно подвешенный) и имеет прямой угол выхода проводов 180°. Продукт не подлежит обслуживанию (ремонтопригодность = Нет) и не оснащён функциями контроля правильности установки контактов (TPA) или контроля правильности установки разъёмов (CPA).

Материалы и строительство

Корпус изготовлен из ПБТ, наполненного стекловолокном, — термопластичного материала, обладающего хорошей размерной стабильностью, термостойкостью и механической прочностью. Материал имеет низкое содержание галогенов: содержание брома (Br), хлора (Cl) и фтора (F) в каждом однородном материале составляет менее 900 ppm; кроме того, материал не содержит бромированных и хлорированных антипиренов (BFR/CFR) и ПВХ. Контакты для клемм (в комплект поставки корпуса не входят) выполнены из медного сплава и по умолчанию имеют оловянное покрытие в системе AMP MCP 2.8. Поскольку разъём не уплотнён, в нём отсутствуют уплотнения для проводов и периферийные уплотнения. Неиспользуемые гнёзда не требуют заглушек, поскольку разъём не предназначен для эксплуатации в условиях, требующих водонепроницаемости. Цвет корпуса — серый, код ключевого выступа — A, что обеспечивает правильную поляризацию при соединении с соответствующим штыревым разъёмом.

Система контактов и оконцевание проводов

Разъем 8-998975-2 принимает женские контакты AMP MCP 2,8 (розеточные контакты). Эти контакты предназначены для проводов сечением от 0,5 мм² до 2,5 мм² в зависимости от конкретного номера детали контакта. Подробная информация о завершении монтажа и применении контактов AMP MCP 2,8 приведена в технической спецификации 114-18221-3. Контакты обжимаются на проводах с использованием утверждённого инструмента, а затем вставляются в гнёзда корпуса. Корпус оснащён основной функцией фиксации, которая надёжно удерживает контакт на месте. В данном корпусе не предусмотрена система контроля положения контактов (TPA); удержание контактов обеспечивается исключительно основной фиксацией. Требование к силе удержания контактов, определённое в соответствующей спецификации разъёма-«отца» (108-94624), предписывает минимальную силу удержания 50 Н в направлении соединения для выводов разъёма-«отца». Для женского корпуса при использовании совместимых контактов ожидается аналогичная эффективность удержания контактов.

Электрическая производительность

На основе технической спецификации на соединительную колодку с выводами (108-94624), использующую ту же контактную систему MCP 2.8, конструкция сборки разъёма обеспечивает выполнение следующих электрических требований. При испытании на электрическую прочность изоляции при напряжении 500 В эффективного значения частотой 50 Гц в течение 60 секунд не должно наблюдаться пробоя или перекрытия между соседними контактами и внешним контуром. Метод испытания соответствует стандарту IEC 60512-2, испытание 4a, метод C. Сопротивление изоляции должно составлять не менее 10 МОм при измерении постоянным током напряжением 500 В в соответствии со стандартом IEC 60512-2, испытание 3a, метод C. Общее сопротивление в замкнутом состоянии контакта и вывода (сквозное сопротивление) в новом состоянии не должно превышать 6 мОм; измерение выполняется в соответствии со стандартом IEC 60512-2, испытание 2a.

Механические характеристики

Механические характеристики системы разъёмов определены в технической спецификации на разъём-штырьковую часть (tab header). Сила сопряжения и разъединения сборки разъёма (при соединении розеточной части с соответствующей штырьковой частью) указана как максимум 15 Н на количество контактов. Для 21-контактного разъёма максимальная сила сопряжения составит 315 Н, а максимальная сила разъединения также составит 315 Н. Испытание проводится в соответствии с IEC 60512-7, метод испытания 13a, со скоростью перемещения 25 мм/мин. Сила удержания контактов в штырьковой части (а следовательно, и сила удержания розеточных контактных элементов в корпусе) должна составлять не менее 50 Н в направлении сопряжения; испытание проводится в соответствии с IEC 60512-8, метод испытания 15a, со скоростью 25 мм/мин. Постоянная нагрузочная способность фиксирующего устройства разъёма (прочность защёлки) должна выдерживать минимальную силу 100 Н в направлении отсоединения; испытание проводится в соответствии с DIN EN 60512-15-6 со скоростью 25 мм/мин. Эти механические требования обеспечивают надёжное сопряжение, разъединение и фиксацию при типичных условиях эксплуатации в автомобильной промышленности.

Температурные и эксплуатационные характеристики окружающей среды

Рабочий температурный диапазон корпуса 8-968975-2 составляет от −40 °C до +120 °C. Это шире диапазона от −30 °C до +100 °C, указанного в технической спецификации 108-94624 для стандартных негерметичных разъёмов MCP 2.8 с выводами. Материал корпуса подходит для этого расширенного диапазона, а разъём предназначен для применения в автомобильных системах под капотом и в салоне, где температуры повышены, но герметизация не требуется. Продукт не имеет рейтинга по степени защиты IP, поскольку он негерметичен. Срок службы (количество циклов соединения/разъединения) контактной системы указан как ≤10 циклов для лужёных контактных поверхностей в соответствии со спецификацией на разъёмы.

Паяемость и сборка

Корпус сам по себе не припаивается. Соединительный разъём с выводами припаивается к печатной плате. Согласно техническим требованиям к разъёму с выводами (раздел 3.5.2), паяемость сохраняется после имитации старения (сухое нагревание в течение 16 часов при температуре 155 °C), однако данный разъём не подходит для процесса пайки в печи с принудительной конвекцией (reflow). Для сборки женского корпуса пользователь должен обжать женские контакты AMP MCP 2.8 на проводах в соответствии со спецификацией применения 114-18221-3. Затем вставить контакты в гнёзда корпуса с тыльной стороны (со стороны проводов). Вставлять строго по оси до тех пор, пока не зафиксируется основной фиксатор (защёлка), что ощущается и слышится как щелчок. Проверить надёжность фиксации лёгким потягиванием за провод. Поскольку разъём негерметичный и не оснащён дополнительным фиксатором контактов (TPA), вторичная фиксация не требуется. Для незадействованных гнёзд заглушки не требуются. Для соединения разъёмов необходимо совместить элементы ключевого позиционирования (код A) женского корпуса с соответствующим разъёмом с выводами (например, серия 966140, 21-контактный разъём) и вдавить до полного защёлкивания защёлки корпуса. Для разъединения необходимо нажать на защёлку и развести корпуса в стороны. Разъём не подлежит ремонту: при повреждении любого контакта следует заменить весь корпус.

Соблюдение нормативных требований

На основании предоставленной информации о номере детали 8-968975-2, продукт соответствует директиве ЕС RoHS (2011/65/ЕС), включая делегированную директиву 2015/863/ЕС. Продукт также соответствует директиве ЕС об утилизации автомобилей (ELV) 2000/53/ЕС. Согласно китайской директиве RoHS 2, содержание запрещённых веществ в продукте не превышает установленных пороговых значений. Что касается регламента ЕС REACH (ЕС) № 1907/2006, продукт не содержит веществ, представляющих особую опасность (SVHC), перечисленных в кандидатском списке Европейского агентства по химическим веществам (ECHA), обновлённом в феврале 2026 г. (253 вещества). Содержание галогенов низкое: в каждом однородном материале содержание брома (Br), хлора (Cl) и фтора (F) составляет менее 900 частей на миллион (ppm); кроме того, продукт не содержит бромсодержащих огнезащитных средств (BFR), хлорсодержащих огнезащитных средств (CFR) и поливинилхлорида (PVC). Возможности изделия в отношении пайки не подходят для процессов пайки, поскольку это корпус разъёма с обжимным соединением.

Заключение

Разъем TE Connectivity 8-968975-2 — это негерметичный 21-контактный женский корпус с тремя рядами для проводно-проводной разъемной системы AMP MCP 2.8. Корпус выполнен из серого стеклонаполненного полибутадиентерефталата (PBT), рассчитан на номинальное напряжение 12 В и 24 В (рабочее напряжение — 28 В постоянного тока) и работает в диапазоне температур от −40 °C до +120 °C. Корпус предназначен для установки женских контактов MCP 2.8, имеет шаг контактов 5 мм и выполнен в исполнении свободно подвешиваемого разъема с выходом проводов под углом 180°. Соответствует директивам RoHS, ELV, REACH (без SVHC) и требованиям по низкому содержанию галогенов. При соединении с соответствующим штыревым разъемом разъемная система удовлетворяет электрическим требованиям: электрическая прочность изоляции — 500 В, сопротивление изоляции — 10 МОм, сопротивление контакта — 6 мОм, а также механическим требованиям: усилие сочленения — 15 Н на контакт, усилие удержания контакта — 50 Н, усилие фиксации защелки — 100 Н. Данный разъем подходит для автомобильных силовых применений, где герметизация не требуется, обеспечивая надежные электрические и механические характеристики в соответствии со спецификациями TE.
