70216YB-1.8-21/173090-2 Steker Kabel Harness Listrik Tahan Air Pin Ganda, Konektor Housing Tertutup Otomotif

(1) Ikhtisar

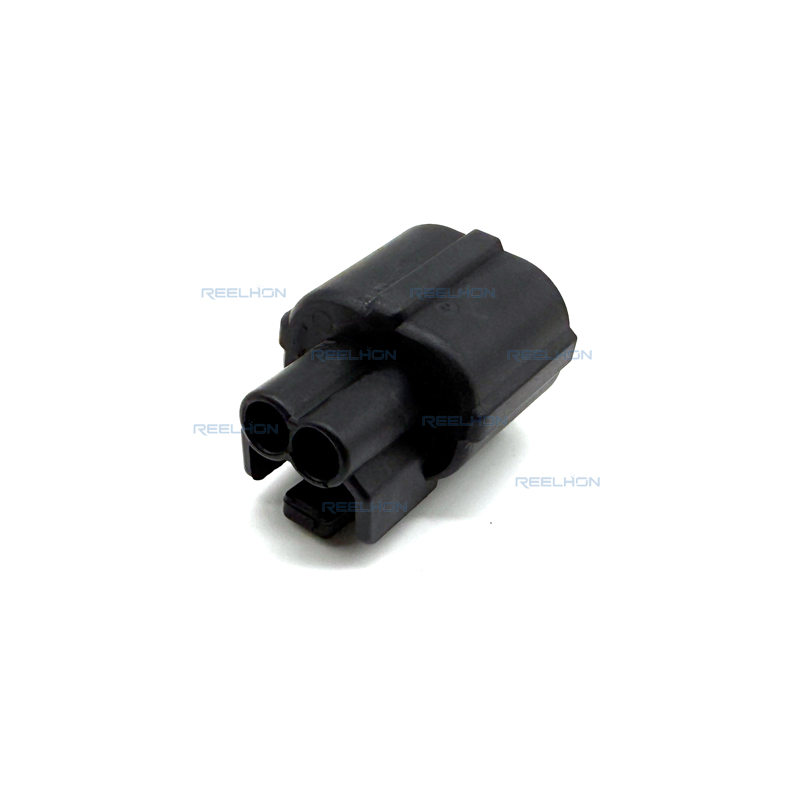

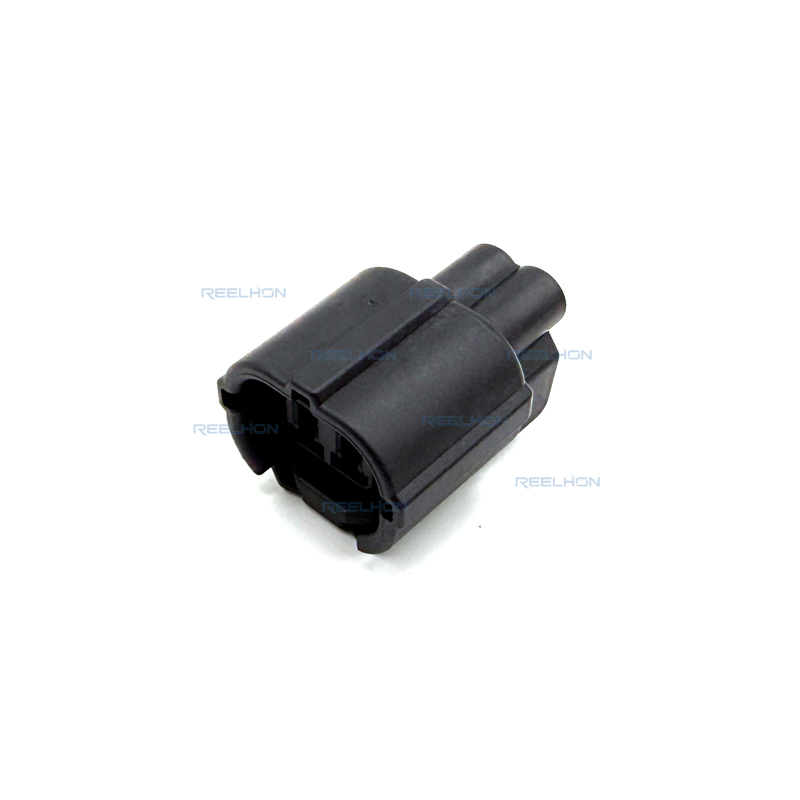

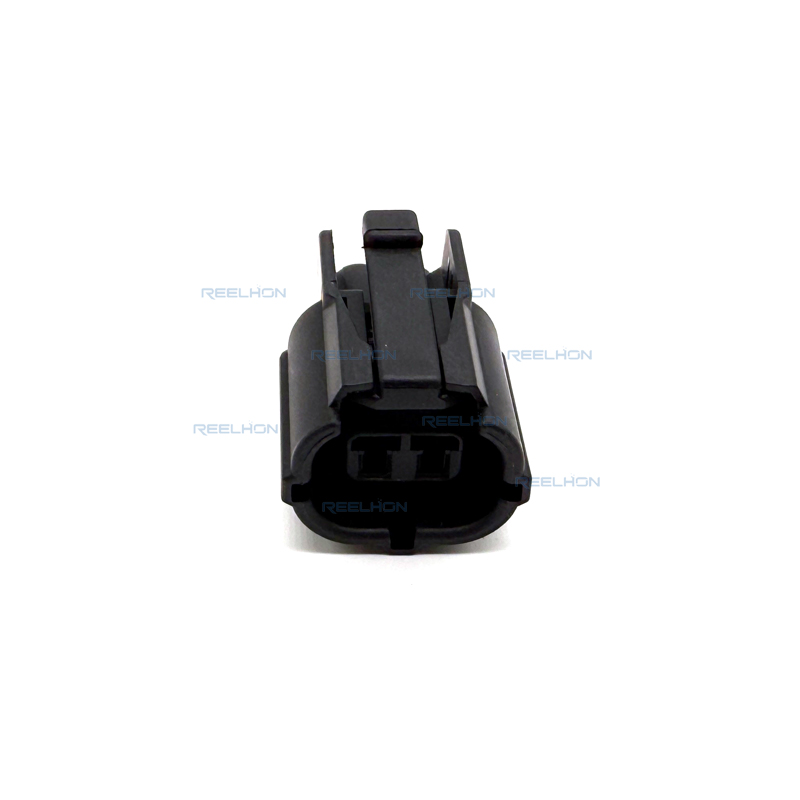

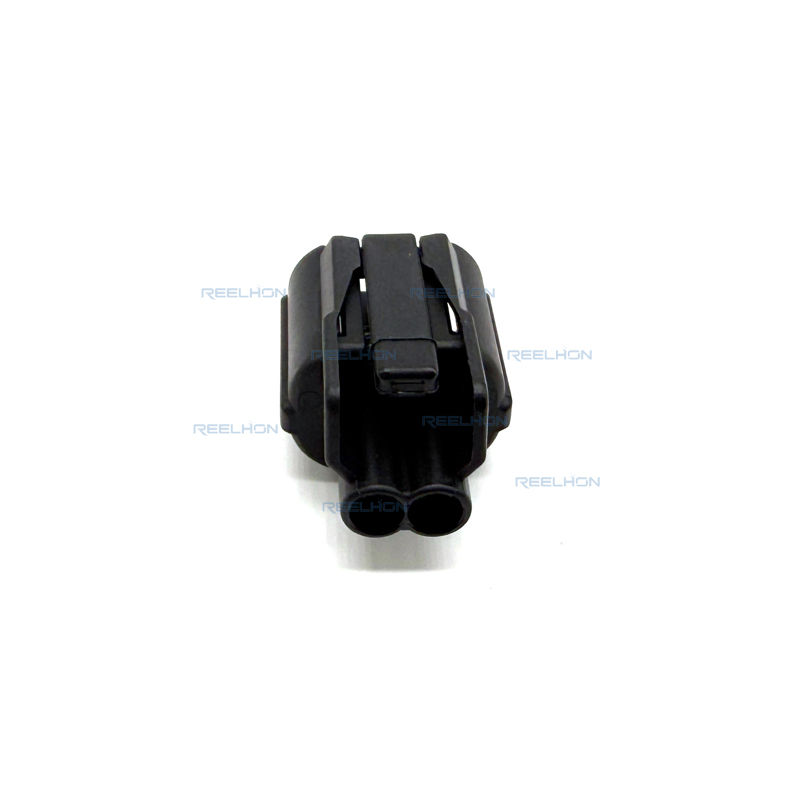

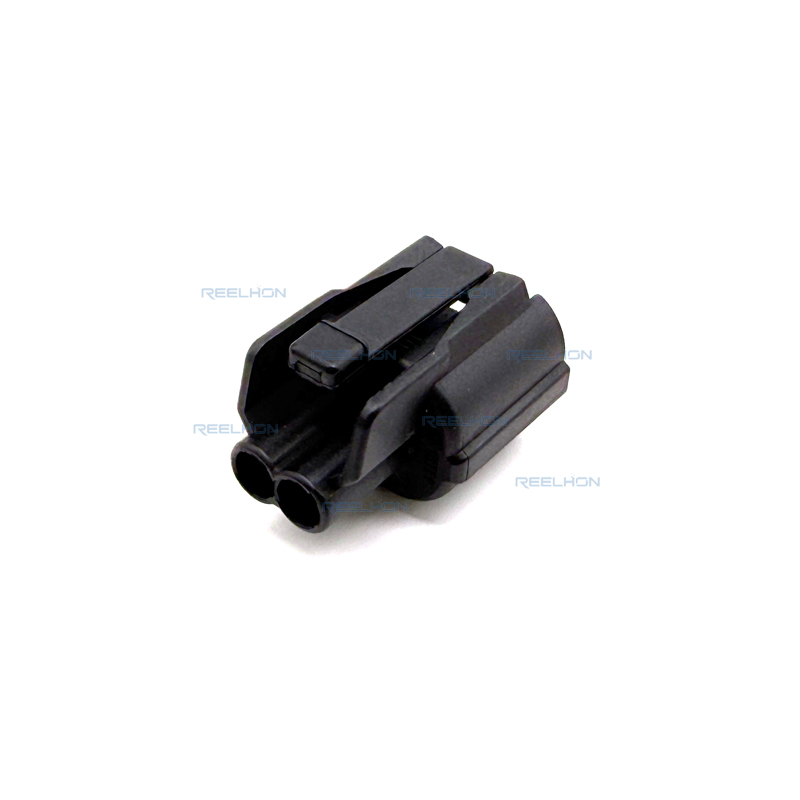

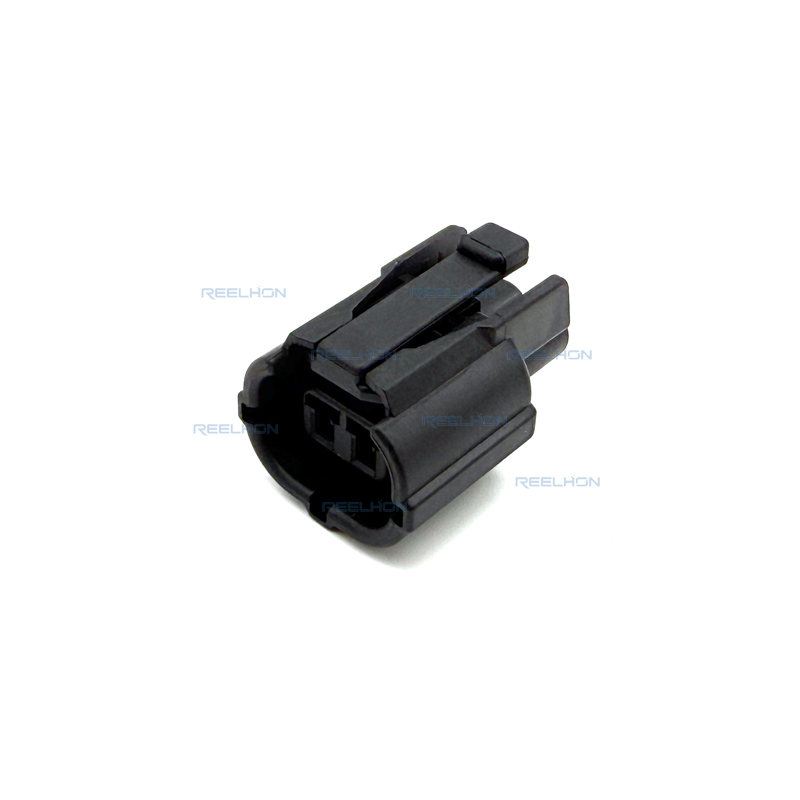

173090-2 adalah rakitan rumah steker 2 posisi dari rangkaian konektor ECONOSEAL “J”-II. Produk ini dirancang sebagai rumah terminal betina untuk aplikasi kabel-ke-kabel. Rumah ini menerima kontak reseptakel seri .070 dan dapat disegel guna memberikan kinerja kedap air. Produk ini memiliki bentuk persegi panjang, warna hitam, serta terbuat dari bahan PBT yang diisi serat kaca. Produk ini dirancang untuk arsitektur tegangan nominal 12 V dan aplikasi sirkuit daya.

(2) Fitur Utama dan Persyaratan

Jumlah Posisi: 2 posisi dalam satu baris.
Sistem Konektor: Kabel-ke-kabel.
Dapat Disegel: Ya. Rumah konektor dirancang tahan air ketika dipasangkan dengan rumah tutup yang sesuai, menggunakan cincin segel dan sumbat karet pada kabel.
Jenis Terminal: Terminal betina (receptacle). Menerima lebar tab pasangan sebesar 1,8 mm [0,07 inci].
Bahan Rumah Konektor: PBT (polybutylene terephthalate resin) yang diisi serat kaca, sehingga tahan panas.
Warna Produk Utama: Hitam.
Jenis Pemasangan: Pemasangan pada kabel (free-hanging). Jenis pemasangan konektor adalah pemasangan pada kabel tanpa peredam tegangan.
Penyelarasan Pasangan: Dilengkapi fitur polarisasi (alur polarisasi) untuk memastikan pemasangan yang tepat.
Garis Tengah (Pitch): 4,8 mm [0,189 inci].
Kisaran Suhu Pengoperasian: -30°C hingga +105°C (termasuk kenaikan suhu akibat pengoperasian dalam keadaan dialiri arus listrik).
Tegangan Nominal: 12 V DC. Tegangan kerja adalah 12 VDC.
Aplikasi Sirkuit: Daya.
Peringkat Ketahanan Terhadap Nyala Api UL: UL 94HB.
Kemasan: Kantong, jumlah 100 buah.
Kemudahan Perbaikan: Dapat Diperbaiki.
Jaminan Posisi Terminal: Tidak tersedia.
Sudut Pengeluaran: 180°.

(3) Kepatuhan Lingkungan dan Regulasi

Berdasarkan informasi halaman produk:
RoHS Uni Eropa (2011/65/EU): Sesuai, termasuk Direktif Delegasi 2015/863/EU.
Direktif UE tentang Kendaraan Bekas (ELV) 2000/53/EC: Sesuai.
China RoHS 2: Tidak mengandung zat terbatas di atas ambang batas.
REACH UE (EC) No. 1907/2006: Sesuai, bebas SVHC menurut Daftar Kandidat ECHA per Februari 2026 (253 zat).
Kandungan Halogen: Rendah halogen – Br, Cl, F < 900 ppm per bahan homogen. Juga bebas BFR/CFR/PVC.
Kemampuan Proses Solder: Tidak cocok untuk proses penyolderan.

(4) Persyaratan Kinerja (dari Spesifikasi ECONOSEAL “J”-II)

Data kinerja berikut diambil dari spesifikasi produk untuk konektor seri .070:
Gaya Masuk Kontak: 2,94 – 7,85 N (awal)
Gaya Tarik Keluar Kontak: 2,94 – 7,85 N (awal)
Gaya Pemasangan Konektor (2 posisi): maksimum 49 N
Gaya Ekstraksi Konektor (2 posisi): maksimum 39,2 N
Hambatan Terminasi (Tingkat Rendah): maksimum 3,0 mΩ (awal), maksimum 10 mΩ (akhir setelah uji lingkungan)
Hambatan Isolasi: minimum 100 MΩ
Kekuatan Dielektrik: 1000 V AC selama 1 menit, tanpa kecacatan
Kekuatan Tarik Crimp: Nilai minimum per ukuran kawat:
0,2 mm² – 68,6 N, 0,3 mm² – 78,5 N, 0,5 mm² – 88,3 N, 0,85 mm² – 127,0 N, 1,25 mm² – 177,0 N, 2,0 mm² – 265,0 N, 3,0 mm² – 294,0 N
Gaya Retensi Kontak: 78,5 N minimum
Gaya Retensi Rumah Konektor: 98,1 N minimum
Penyegelan Tahan Air: Mampu menahan tekanan minimum 49 kPa (awal), minimum 29,4 kPa (akhir setelah siklus lingkungan)
Rentang Suhu Operasi: -30°C hingga +105°C
Tahan Panas: 120±2°C selama 120 jam
Tahan Dingin: -50±5°C selama 120 jam
Tahan Minyak: Perendaman dalam minyak pelumas mesin, minyak tanah, dan bensin sesuai urutan yang ditentukan
Tahan Ozon: Paparan ozon 50±5 ppm selama 24 jam pada suhu 40±2°C
Penuaan Cuaca: 150 jam menggunakan alat uji cuaca karbon sinar matahari pada suhu 63±3°C
Hujan Debu: 1,5 kg semen Portland atau bubuk tanah liat Kanto Loam, selama 1 jam

Kenaikan Suhu: Arus uji sesuai ukuran kawat dengan koefisien reduksi (untuk 2 posisi: koefisien reduksi 0,75). Untuk kawat 0,5 mm², arus uji = 11,0 A × 0,75 = 8,25 A; kenaikan suhu diukur pada sambungan kawat (crimp).
Semprotan Air: 48 siklus, masing-masing terdiri dari 40 menit pada suhu 120±3°C diikuti semprotan air bersuhu ruang selama 20 menit.
Getaran dengan Beban Arus: 44 m/s² (4,5G), frekuensi sapuan 20–200 Hz, selama 30 jam pada sumbu X, 30 jam pada sumbu Y, dan 40 jam pada sumbu Z, dalam lingkungan bersuhu 90°C.

(5) Ukuran Kabel yang Berlaku

Berdasarkan spesifikasi untuk kontak seri .070 yang digunakan bersama housing ini:

Kabel harus berjenis AV atau AVS sesuai standar JIS C 3406.

(6) Pasangan dan Aksesori

Rangkaian rumah konektor tipe 173090-2 dipasangkan dengan rumah tutup yang sesuai (misalnya, 173063 untuk konfigurasi 2 posisi). Cincin segel terpasang pada rumah konektor untuk memastikan koneksi tahan air saat dipasangkan. Sumbat karet digunakan pada kabel di dekat area crimp guna mencegah kebocoran. Sumbat rongga digunakan untuk rongga yang tidak digunakan. Kontak soket yang kompatibel meliputi seri 171630 dan 171661. Sumbat karet dan sumbat rongga tersedia dalam bahan NBR (nitrile butadiene rubber) atau silikon (900324, 900325).

(7) Kesimpulan

173090-2 adalah rumah terminal betina berwarna hitam dengan 2 posisi dan dapat disegel, untuk aplikasi daya kabel-ke-kabel dalam sistem otomotif 12 V. Produk ini merupakan bagian dari seri ECONOSEAL "J"-II, yang menawarkan kinerja andal dalam rentang suhu -30°C hingga +105°C. Rumah terminal terbuat dari PBT yang diisi serat kaca dengan peringkat ketahanan nyala UL 94HB. Produk ini memenuhi persyaratan RoHS, ELV, REACH, serta rendah halogen. Ketika dirakit bersama kontak yang sesuai, sumbat karet, dan cincin segel, produk ini memberikan penyegelan tahan air yang telah diuji hingga tekanan 49 kPa. Konektor ini dapat diperbaiki (serviceable) dan dikemas dalam kantong berisi 100 buah.
