هارنس سیم‌کشی مونتاژ مردگان با ۲۰ پین، مدل ۱۴۷۳۷۵۰-۱/۷۲۰۱S-۰.۷-۱۱، اتصال‌دهنده خودرویی، سوکت سیم‌های برق خودرو

(۱) مرور کلی

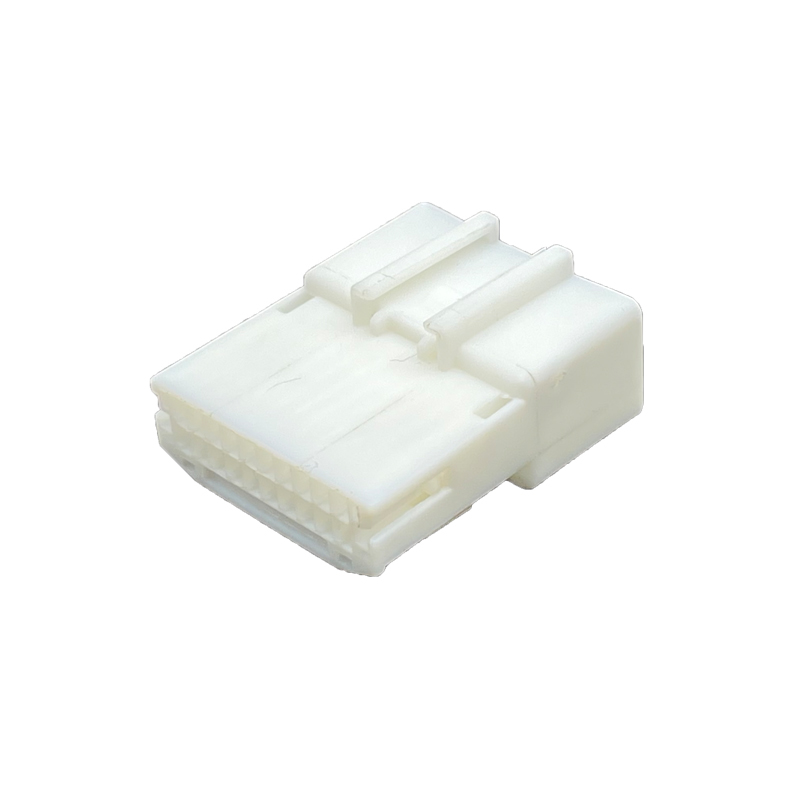

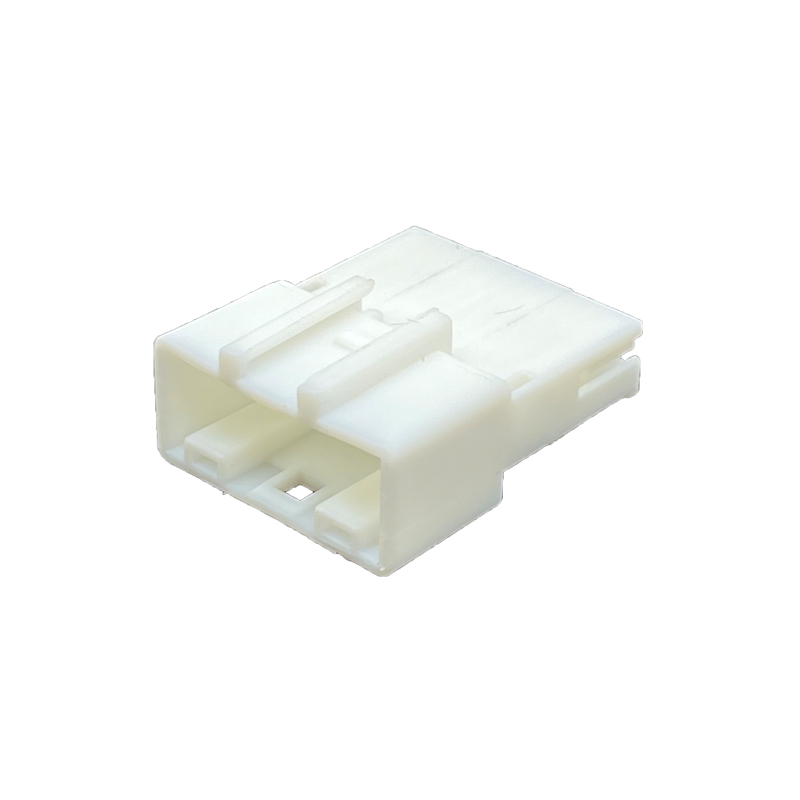

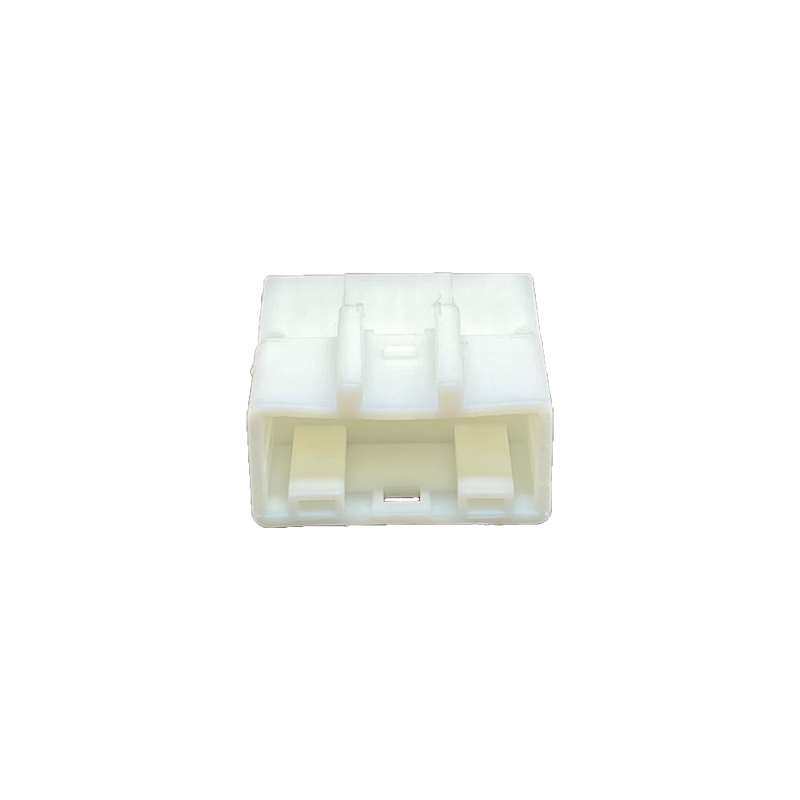

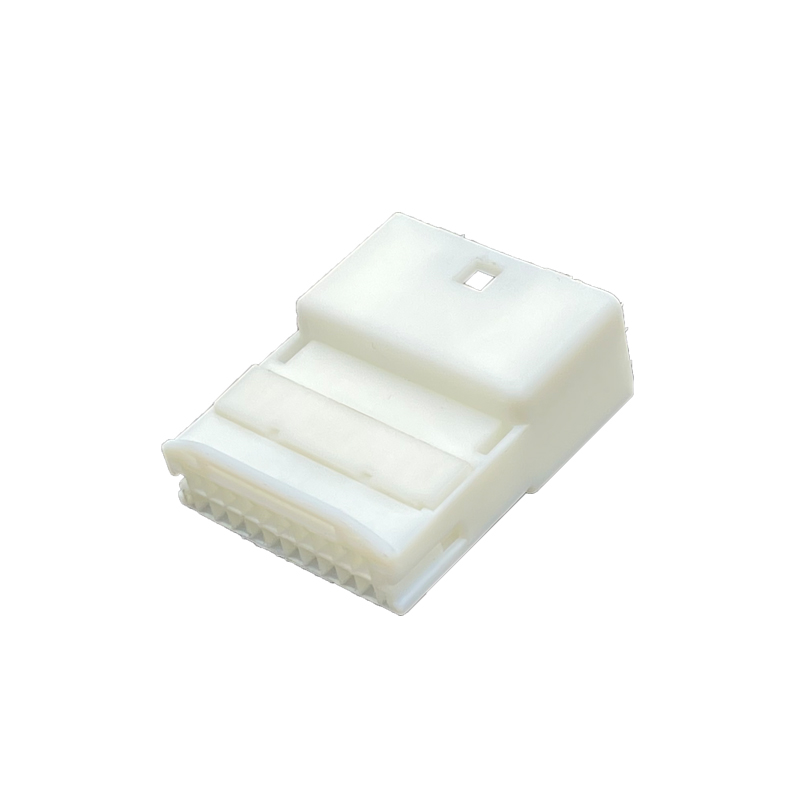

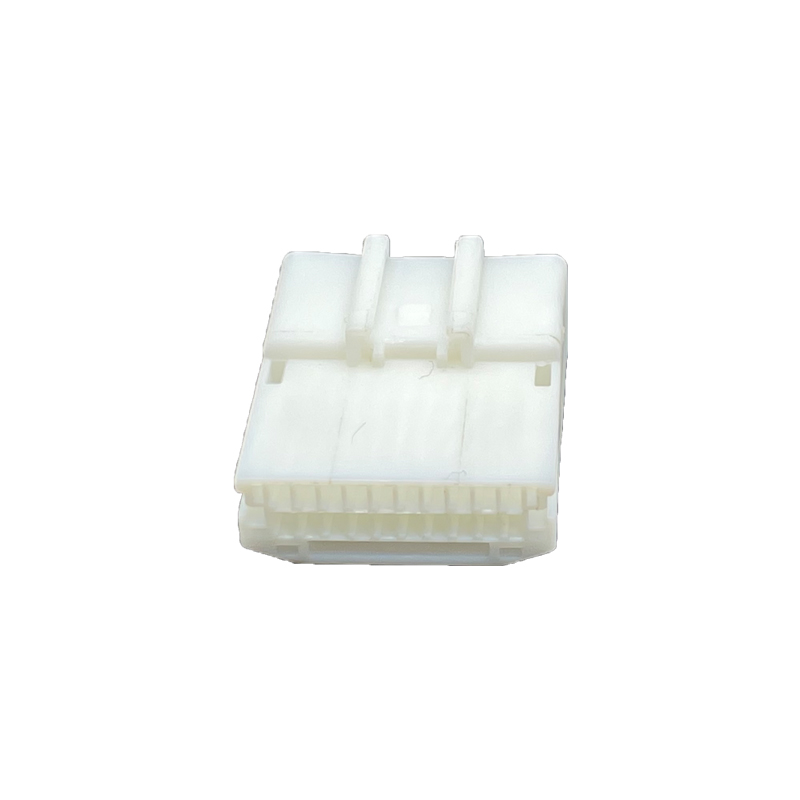

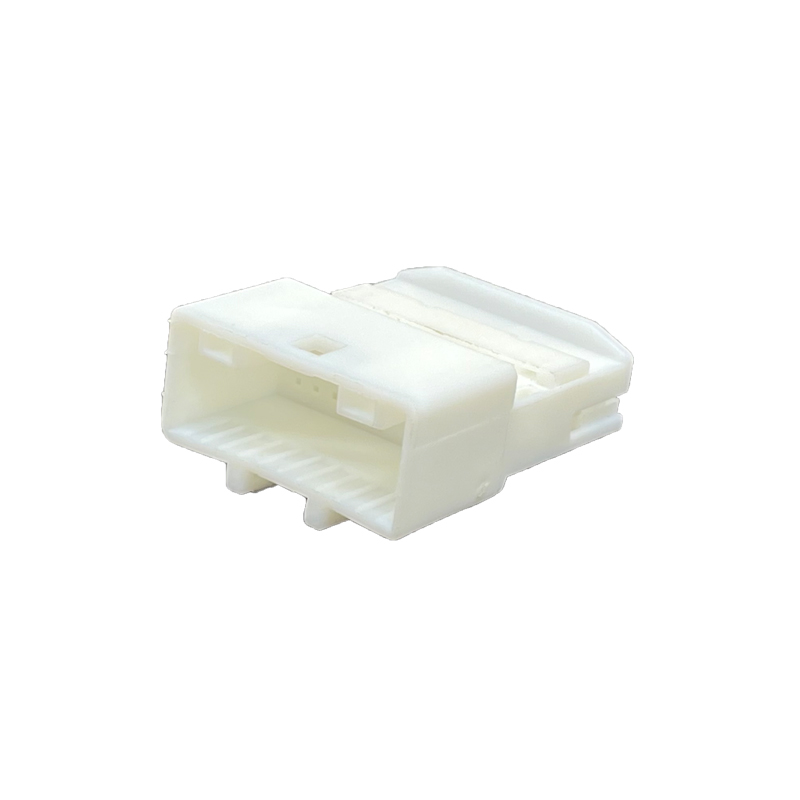

مجموعه درپوش ۲۰ پینه ۰۲۵ CAP ASSY W TO W (شماره قطعه داخلی TE: ۱۴۷۳۷۵۰-۱) یک درپوش خودرویی ۲۰ پینه برای ترمینال‌های مردگان در سیستم اتصال سیم به سیم است. این محصول بخشی از خانواده اتصال‌دهنده‌های IDC مدل ۰۲۵ است. سیستم اتصال آن از نوع سیم به سیم بوده و اتصال‌دهنده و ترمینال‌ها به سیم و کابل متصل می‌شوند. رنگ این محصول طبیعی است و شکل آن مستطیلی می‌باشد.

(۲) ویژگی‌ها و الزامات کلیدی

ویژگی‌های نوع محصول :

شکل اتصال‌دهنده: مستطیلی
کانکتور ترکیبی برد: خیر
نوع اتصال‌دهنده و درپوش: درپوش خودرویی برای ترمینال‌های مردگان
قابلیت آب‌بندی: خیر
ویژگی قفل اصلی: روی ترمینال
سیستم اتصال: سیم به سیم
اتصال‌دهنده و تماس‌دهنده به چه چیزی متصل می‌شوند: سیم و کابل

ویژگی‌های ساختاری :

تعداد موقعیت‌ها: ۲۰
تعداد ردیف‌ها: ۲
ویژگی‌های الکتریکی:
ولتاژ کاری: ۱۲ ولت مستقیم
معماری ولتاژ اسمی: ۱۲ ولت

ویژگی‌های بدنه :

زاویه خروجی: ۱۸۰°
رنگ اصلی محصول: طبیعی (آبنوسی/قهوه‌ای مایل به زرد)

ویژگی‌های تماس‌دهنده :

نوع ترمینال: ترمینال نر
اندازهٔ ترمینال: ۰٫۶۴ میلی‌متر
عرض تاب متصل‌شونده: ۰٫۶۴ میلی‌متر [۰٫۰۲۵ اینچ]

اتصال مکانیکی :

هم‌ترازسازی همساز: فراهم شده است
نوع هم‌ترازسازی همساز: قطبی‌شده
تأیید موقعیت ترمینال: بله
کاهش تنش: خیر
نوع نصب کانکتور: نصب روی کابل (آزاد آویزان)

ویژگی‌های هاوسینگ :

جنس پوشش: پلی‌بوتیلن ترفتالات (PBT)
خط مرکزی (گام): ۲٫۲ میلی‌متر [۰٫۰۸۷ اینچ]

ابعاد :

ارتفاع اتصال‌دهنده: ۱۵٫۸ میلی‌متر [۰٫۶۲۲ اینچ]
طول محصول: ۲۷٫۴ میلی‌متر [۱٫۰۸ اینچ]
عرض محصول: ۳۵٫۲ میلی‌متر [۱٫۳۸ اینچ]
فاصله بین ردیف‌ها: ۳ میلی‌متر [۰٫۱۱۸ اینچ]

محیطی :

محدوده دمای کاری: ۳۰- تا ۸۰ درجه سانتی‌گراد
بیشترین دمای کاری: ۸۰ درجه سانتی‌گراد

کاربرد :

کاربرد مدار: سیگنال

استانداردهای صنعتی :

رتبه‌بندی قابلیت اشتعال UL: UL 94HB
بسته‌بندی:
روش بسته‌بندی: کیسه
مقدار بسته‌بندی: ۱۰۰

دیگر :

قابل تعمیر: بله
تأیید موقعیت اتصال‌دهنده: خیر

(۳) الزامات عملکردی و توضیحات آزمون‌ها

این محصول به‌گونه‌ای طراحی شده است که الزامات عملکردی الکتریکی، مکانیکی و محیطی را که در مشخصات تعیین شده‌اند، برآورده کند. تمام آزمون‌ها در دمای اتاق انجام می‌شوند، مگر اینکه غیر از این مشخص شده باشد.
تأیید محصول: این محصول الزامات نقشه فنی محصول و مشخصات AMP شماره ۱۱۴-۵۲۷۶ را برآورده می‌کند. بازرسی بصری، ابعادی و عملکردی آن مطابق برنامه بازرسی کیفیت مربوطه انجام شده است.
شرایط برق:
مقاومت اتصال (سطح پایین): حداکثر ۸ میلی‌اهم در ابتدا و حداکثر ۱۶ میلی‌اهم در پایان. جفت تماس‌های مونتاژشده در پوشش تحت آزمون قرار گرفته و ولتاژ باز مدار حداکثر ۲۰ میلی‌ولت در جریان ۱۰ میلی‌آمپر بر اساس مشخصات AMP شماره ۱۰۹-۵۳۱۱-۱ اندازه‌گیری شده است.
مقاومت اتصال (جریان مشخص‌شده): حداکثر ۸ میلی‌ولت بر آمپر در ابتدا و حداکثر ۱۶ میلی‌ولت بر آمپر در پایان. جفت تماس‌های مونتاژشده در پوشش تحت آزمون قرار گرفته و ولتاژ باز مدار حداکثر ۱۲ ولت در جریان ۱ آمپر بر اساس مشخصات AMP شماره ۱۰۹-۵۳۱۱-۲ اندازه‌گیری شده است.
ولتاژ عایقی قابل تحمل: هیچ تخلیه‌ی سطحی یا شکست عایقی رخ ندهد. ولتاژ اعمال‌شده ۱ کیلوولت AC به مدت ۱ دقیقه بر روی اتصال‌دهنده‌ی جفت‌شده طبق مشخصات AMP شمارهٔ ۱۰۹-۵۳۰۱.
مقاومت عایقی: حداقل ۱۰۰ مگااهم در ابتدا و انتهای آزمون. ولتاژ اعمال‌شده ۵۰۰ ولت DC بر روی اتصال‌دهنده‌ی جفت‌شده طبق مشخصات AMP شمارهٔ ۱۰۹-۵۳۰۲.
جریان نشتی: حداکثر ۳ میلی‌آمپر. ولتاژ اعمال‌شده ۱۴ ولت DC طبق مشخصات AMP شمارهٔ ۱۰۹-۵۳۱۲.
افزایش دما: حداکثر ۶۰ درجه سانتی‌گراد. اندازه‌گیری افزایش دما در محل فشرده‌سازی سیم با اعمال جریان به تمام پوزیشن‌ها طبق مشخصات AMP شمارهٔ ۱۰۹-۵۳۱۰.
بارگذاری بیش از جریان اسمی: در طول آزمون، هیچ اشتعالی مجاز نیست. جریان تنها به یک پوزیشن اعمال می‌شود.
الزامات فیزیکی:
لرزش (فرکانس بالا): هیچ قطعی الکتریکی بیش از ۱ میکروثانیه رخ ندهد. فرکانس لرزش ۲۰→۲۰۰→۲۰ هرتز در مدت ۳ دقیقه، شتاب ۴۴٫۱ متر بر مجذور ثانیه، در جهات X، Y و Z، مدت زمان کلی ۳ ساعت برای هر جهت.
ضربه: هیچ قطعی الکتریکی بیش از ۱ میکروثانیه رخ ندهد. شتاب ۹۸۰ متر بر مجذور ثانیه، موج نیم‌سینوسی، مدت زمان ۶ میلی‌ثانیه، سه بار افتادن در هر یک از جهات X، -X، Y، -Y، Z و -Z (در مجموع ۱۸ بار افتادن).
نیروی جفت‌شدن کانکتور: حداکثر ۷۰ نیوتن. سرعت عملیات: ۱۰۰ میلی‌متر بر دقیقه، مطابق مشخصه AMP شماره ۱۰۹-۵۲۰۶.
نیروی جدایش کانکتور: حداکثر ۷۰ نیوتن. سرعت عملیات: ۱۰۰ میلی‌متر بر دقیقه (بدون قفل پوشش خارجی)، مطابق مشخصه AMP شماره ۱۰۹-۵۲۰۶.
استحکام قفل کانکتور: حداقل ۱۰۰ نیوتن. اعمال بار محوری کششی به یکی از پوشش‌های جفت‌شده، مطابق مشخصه AMP شماره ۱۰۹-۵۲۱۰.
استحکام کششی اتصال سیم: برای سیم ۰٫۰۸ میلی‌متر مربع: اولیه حداقل ۱۰ نیوتن، نهایی حداقل ۷ نیوتن؛ برای سیم ۰٫۲۲ میلی‌متر مربع: اولیه حداقل ۳۰ نیوتن، نهایی حداقل ۲۰ نیوتن؛ برای سیم ۰٫۳ میلی‌متر مربع: اولیه حداقل ۵۵ نیوتن، نهایی حداقل ۴۰ نیوتن؛ برای سیم ۰٫۵ میلی‌متر مربع: اولیه حداقل ۸۰ نیوتن، نهایی حداقل ۶۰ نیوتن.
نیروی نگهداری تماس (قفل ثانویه): حداقل ۹۰ نیوتن، مطابق مشخصه AMP شماره ۱۰۹-۵۲۱۲.
مقاومت در برابر «کوجیری»: رعایت الزامات دنباله آزمون. تکرار جفت‌شدن و جدایش دستی در جهات بالا-پایین و راست-چپ، به تعداد ۱۰ دوره، مطابق مشخصه AMP شماره ۱۰۹-۵۲۱۵.
ارگونومی کار با دست: هیچ ناهنجاری‌ای در جفت‌شدن یا جدایش دستی مجاز نیست.
شرایط محیطی:
ضربه حرارتی: مطابق دنباله آزمون.
رطوبت (حالت پایدار): مطابق دنباله آزمون.
گاز صنعتی SO₂: مطابق دنباله آزمون.
طول عمر دمایی (پیرشدگی حرارتی): مطابق دنباله آزمون.
مقاومت در برابر سرما: مطابق دنباله آزمون.
چرخه‌بندی رطوبت–دمایی: مطابق دنباله آزمون.
تکان‌خوردن گرد و غبار: مطابق دنباله آزمون.
مقاومت در برابر محیط ترکیبی: دمای ۸۰ درجه سانتی‌گراد، فرکانس ارتعاش ۲۰→۲۰۰→۲۰ هرتز/۳ دقیقه (لگاریتمی)، شتاب ۴۴٫۱ متر بر مجذور ثانیه، جهات X، Y، Z، مدت زمان ۳۰۰ ساعت. هیچ قطع الکتریکی بیش از ۱ میکروثانیه نباید رخ دهد.
آزمون تشکیل شبنم: ۰ درجه سانتی‌گراد/۱۰ دقیقه، ۸۰ درجه سانتی‌گراد/۹۰–۹۵٪ رطوبت نسبی/۳۰ دقیقه به‌عنوان یک چرخه، تکرار ۴۸ چرخه. در طول آزمون جریان نشتی را پایش کنید.

(۴) مواد

مواد تماس‌دهنده:
تاب (مرد): آلیاژ مس یا برنج با روکش قلع
دریچه (زن): آلیاژ مس با روکش قلع (مرجع)
جنس پوشش: PBT (پلی‌بوتیلن ترفتالات)

(۵) مشخصات فنی

ولتاژ نامی: ۱۲ ولت مستقیم (DC)
محدوده دمای کار: ۳۰- درجه سانتی‌گراد تا ۸۰ درجه سانتی‌گراد

(۶) توالی آزمون‌های صلاحیت‌یابی محصول

بازرسی صلاحیت‌یابی عملکرد محصول را مطابق توالی آزمون‌ها تأیید می‌کند. گروه‌های آزمون شامل تأیید محصول، مقاومت اتصال، ولتاژ عایقی قابل تحمل، مقاومت عایقی، جریان نشتی، افزایش دما، بارگذاری جریان اضافی، ارتعاش، ضربه، نیروی جفت‌شدن/جداشدن، استحکام قفل، استحکام کششی اتصال سیم، نیروی حفظ تماس، مقاومت در برابر «کوجیری»، ارگونومی کار با محصول، شوک حرارتی، رطوبت، گاز SO₂، عمر حرارتی، مقاومت در برابر سرما، چرخه‌های تناوبی رطوبت و دما، بمباران گرد و غبار، مقاومت در برابر محیط‌های ترکیبی و آزمون تشکیل شبنم می‌باشد.

(۷) اندازه‌های سیم‌های قابل استفاده و جریان آزمون

سایزهای سیم قابل قبول: ۰٫۰۸ میلی‌متر مربع، ۰٫۲۲ میلی‌متر مربع، ۰٫۳ میلی‌متر مربع و ۰٫۵ میلی‌متر مربع. مقادیر جریان آزمون بسته به سایز سیم و بر اساس اعداد و ارقام مشخص‌شده در مشخصات فنی متغیر است.

(۸) انطباق با الزامات زیست‌محیطی و مقررات

RoHS اتحادیه اروپا (۲۰۱۱/۶۵/UE): مطابق با استاندارد
دستورالعمل اتحادیه اروپا در مورد وسایل نقلیه منسوخ‌شده (ELV) 2000/53/EC: مطابق
RoHS چین ۲: فاقد مواد محدودشده فراتر از حد مجاز
آیین‌نامه REACH اتحادیه اروپا (EC) شماره ۱۹۰۷/۲۰۰۶: حاوی مواد بسیار نگران‌کننده (SVHC) مطابق با REACH نیست
میزان هالوژن: کم‌هالوژن — برومین، کلر و فلوئور < ۹۰۰ قسمت در میلیون (ppm) به ازای هر ماده همگن. همچنین فاقد BFR/CFR/PVC است
قابلیت فرآیند لحیم‌کاری: برای فرآیند لحیم‌کاری مناسب نیست

(۹) نتیجه‌گیری

محصول ۱۴۷۳۷۵۰-۱ یک پوشش خودرویی سیم‌به‌سیم با ۲۰ پوزیشن، دو ردیف، زاویه ۱۸۰ درجه و بدون درزگیری برای ترمینال‌های نر با ولتاژ نامی ۱۲ ولت DC، فاصله پین‌ها ۲٫۲ میلی‌متر، اندازه ترمینال ۰٫۶۴ میلی‌متر و دمای کاری از ۳۰- تا ۸۰ درجه سانتی‌گراد است. این محصول مطابق با استانداردهای RoHS، ELV، چین روHS 2 و REACH (بدون SVHC) بوده، کم‌هالوژن است و برای لحیم‌کاری مناسب نیست. جنس پوشش از PBT و رتبه اشتعال‌پذیری آن طبق استاندارد UL 94HB است. بسته‌بندی به صورت کیسه‌ای حاوی ۱۰۰ عدد است.
