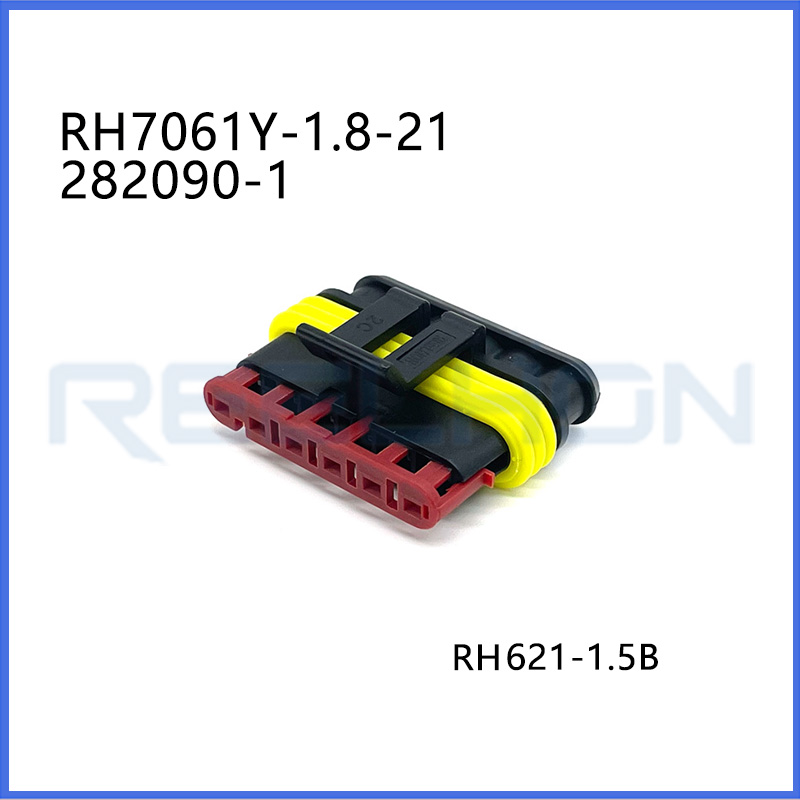

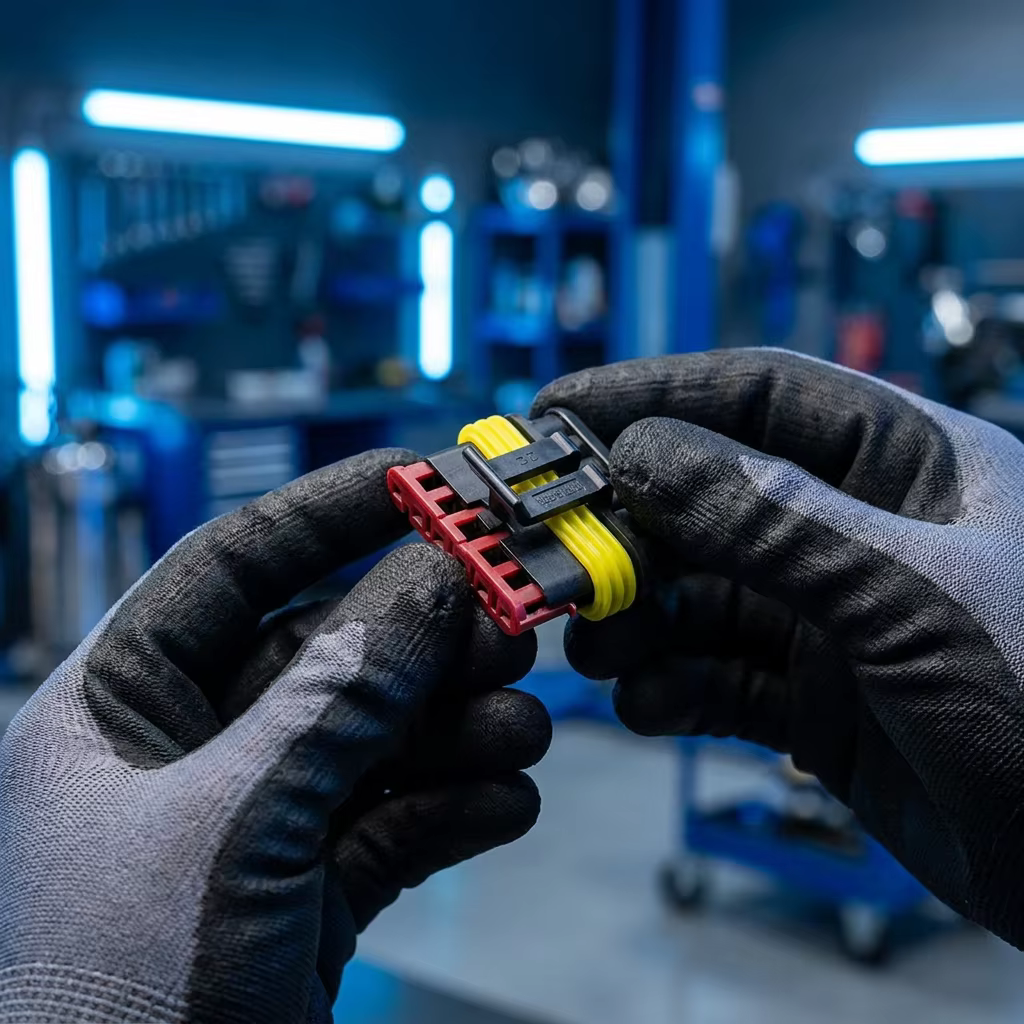

RH7061Y-1.8-21/282090-1، 12 فولت/24 فولت/48 فولت، 6 مواضع، غلاف سيّارتي لطرفيات أنثوية

وصف منتج مفصل

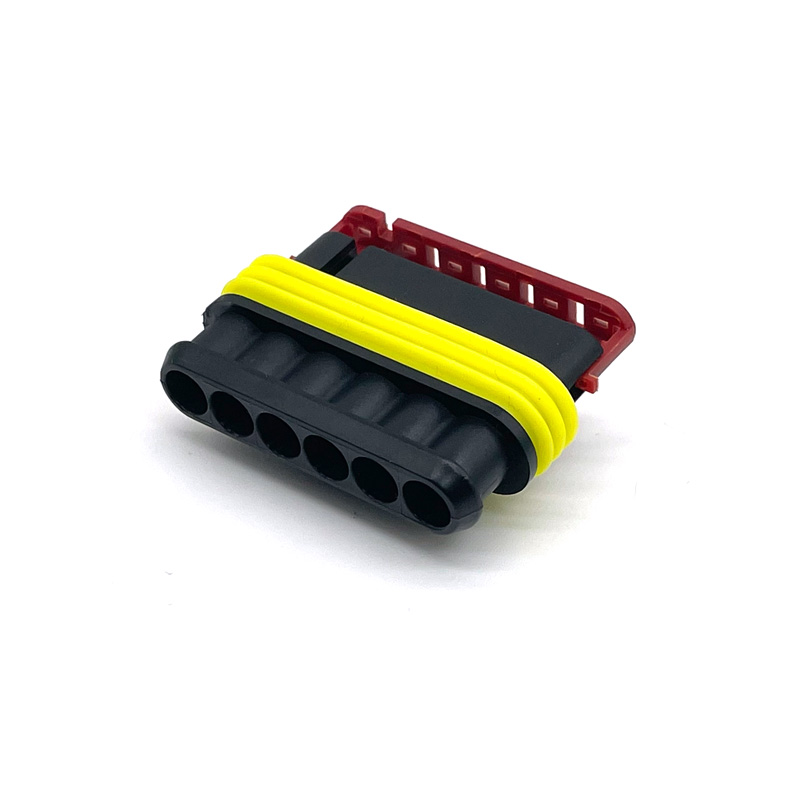

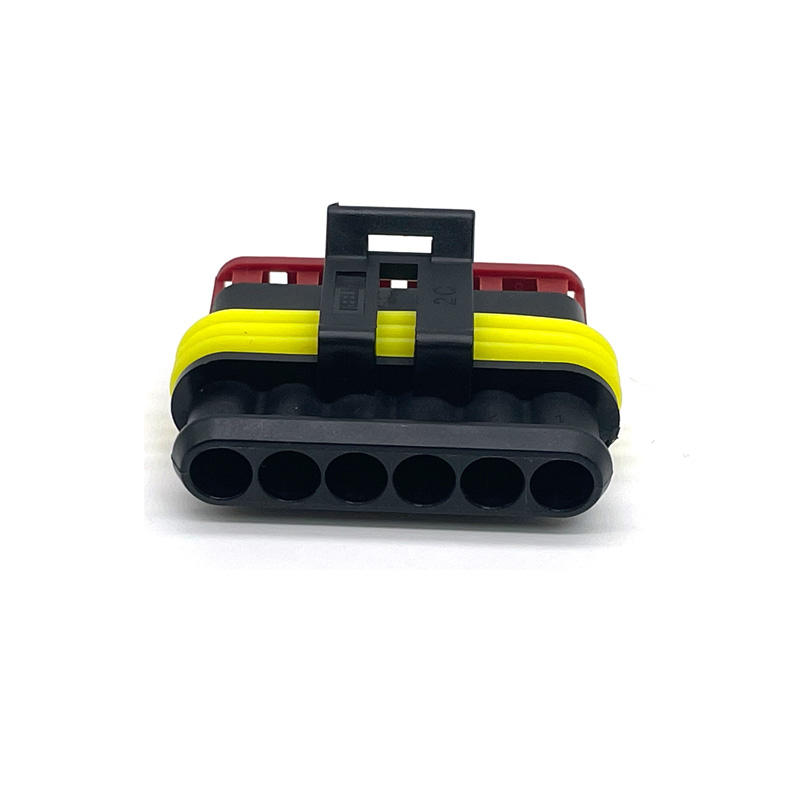

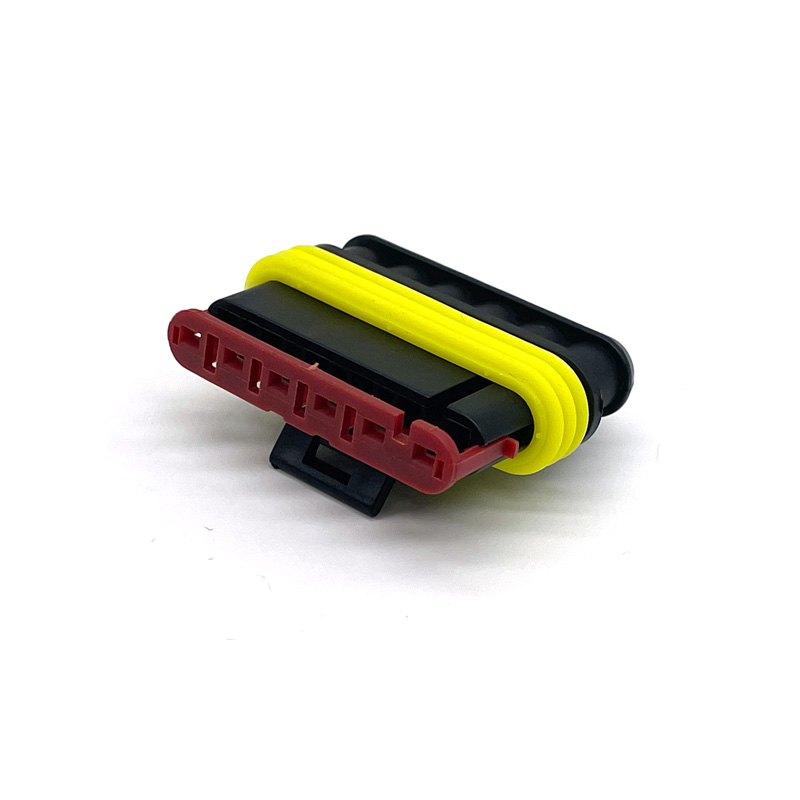

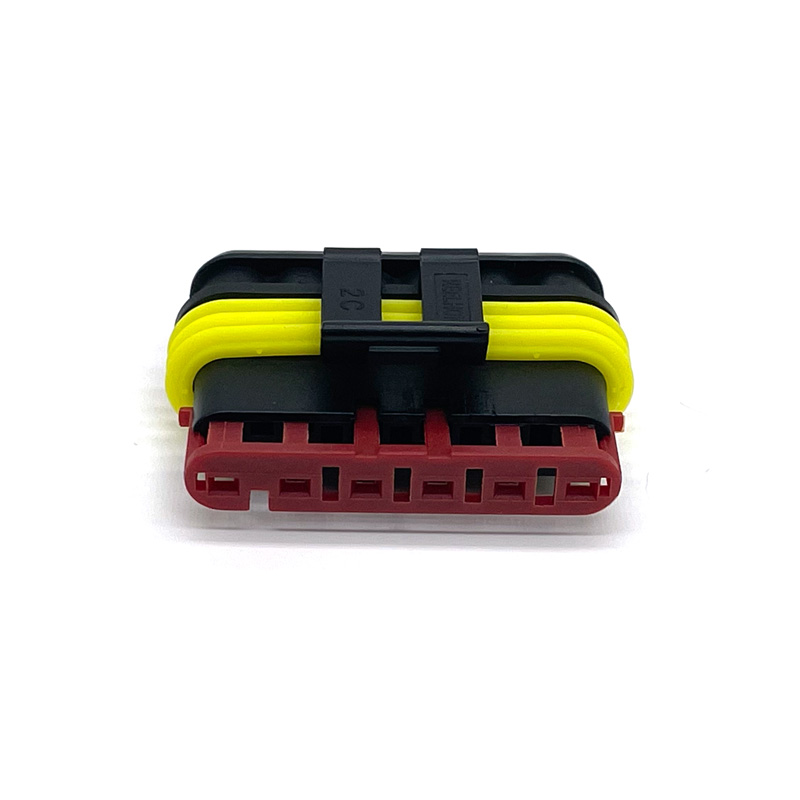

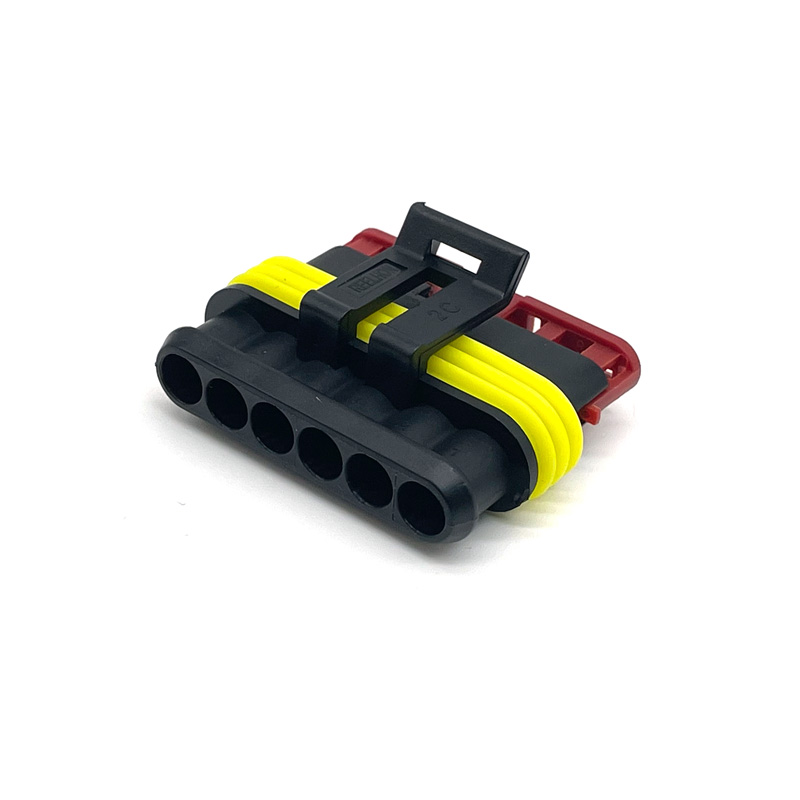

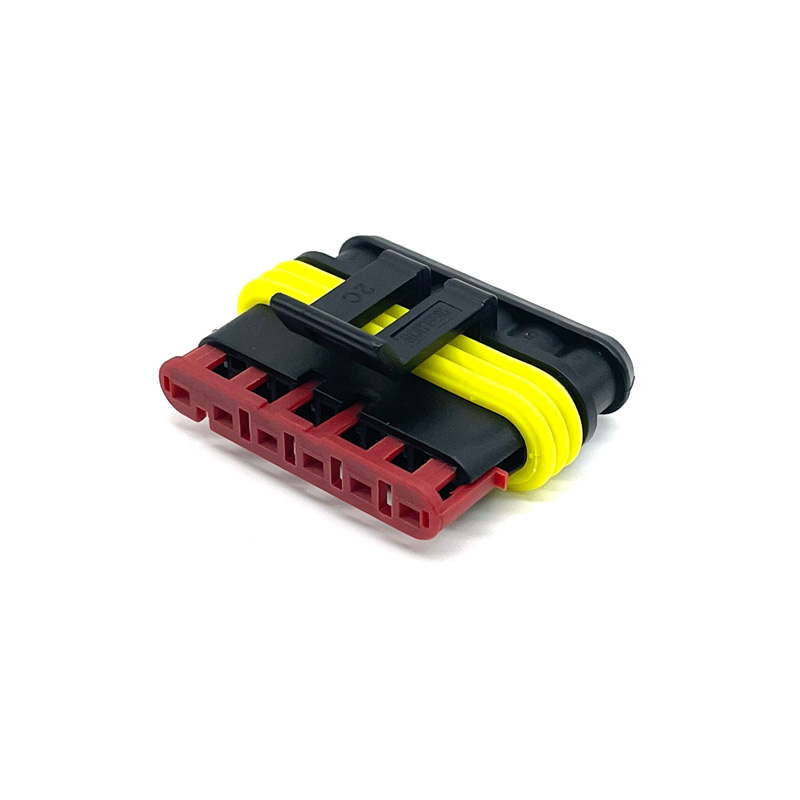

الموصل RH7061Y-1.8-21/282090-1 هو موصل رفيع الجودة للغلاف المركّب في السيارات، قابل للإغلاق الكامل، ويحتوي على ٦ مواضع، ومُصمَّم خصيصًا للتطبيقات ذات الجهد ١٢ فولت و٢٤ فولت و٤٨ فولت في أنظمة التوصيل من السلك إلى اللوحة ومن السلك إلى الجهاز ومن السلك إلى السلك. ويتميّز هذا الموصل المستطيل بتكوين صفٍّ واحدٍ (صف واحد) فريدٍ يحتوي على ٦ مواضع، ومُصمَّم خصيصًا لطرف استقبال أنثوي بقطر ١٫٥ مم وبحد أقصى للتيار يبلغ ١٤ أمبير لكل تلامس. ويتضمّن الغلاف الأسود المصنوع من مادة البولي أميد ٦٦ المعزَّزة بألياف الزجاج (PA 66 GF)، ورمز التمييز «محايد»، وقفلًا أساسيًّا على الطرف، وفتحة توجيه تضمن المحاذاة الصحيحة عند التوصيل، وبُعد مركز خطّي واسع يبلغ ٦ مم مع مساحة إجمالية مدمجة تبلغ ٣٦٫٨ مم × ٣٦٫٨ مم. ويوفّر هذا الموصل القابل للإغلاق الكامل نقل طاقة وإشاراتٍ موثوقًا به في أنظمة الهجين الخفيف من الجيل القادم ذات الجهد ٤٨ فولت، وكذلك في التطبيقات التقليدية ذات الجهد ١٢ فولت و٢٤ فولت ضمن نطاق درجات حرارة قاسٍ يتراوح بين -٤٠°م و+١٢٥°م.

خصائص نوع المنتج – قابل للإغلاق الكامل مع قفل قائم على الطرفيات

يتميز هذا الموصل بشكل مستطيل، مما يوفر استغلالًا فعالًا للمساحة. وهو موصل غير مختلط وغير هجين، أي أن جميع المواقع الستة تقبل طرفية أنثوية بقطر ١٫٥ مم متطابقة، ما يبسّط إدارة المخزون. وبصفته غلافًا للطرفيات الأنثوية، فقد صُمم ليتوصّل مع أغلفة الطرفيات الذكرية المقابلة أو رؤوس التوصيل أو وصلات الأجهزة.

يمكن إغلاق هذا الموصل بالكامل (قابل للإغلاق: نعم) – وهذه الميزة الحاسمة توفر ما يلي:

الحماية البيئية – مقاومة ممتازة للرطوبة والغبار ورشّ الملح والملوثات

ملاءمة للاستخدام تحت غطاء المحرك وفي المناطق الخارجية – يمكن استخدامه في حجرات المحرك والمواقع الخارجية

إمكانية تحقيق تصنيف IP – عند تركيبه بشكل صحيح مع طرفيات محكمة الإغلاق وسدادات الفتحات

الاستعداد لأنظمة الجهد ٤٨ فولت – حيث يكتسب الإغلاق أهمية قصوى في الأنظمة ذات الجهد العالي لمنع التسرب السطحي والتآكل

الميزة الأساسية للقفل موجودة في الطرفية – ويُطبَّق هذا التصميم بحيث يوضع آلية الإحكام مباشرةً على الطرفية بدلًا من وضعها داخل الغلاف. ويوفر القفل القائم على الطرفية ما يلي:

تصميم أبسط للغلاف – مما يقلل من تعقيد الغلاف وتكاليف قوالبه

إمكانية استبدال الطرفية – حيث يمكن إزالة الطرفيات الفردية واستبدالها بسهولة أكبر

موثوقية مُثبتة – فالقفل القائم على الطرفية هو نهج ناضج ومُستخدَم على نطاق واسع

قوة إدخال أقل – ويمكن إدخال الطرفيات دون الحاجة إلى التغلب على مقاومة لسان الغلاف

تجميع أكثر سلاسة – شعور متسق عند إدخال الطرفيات في جميع المواضع

نظام الموصل يتميّز بمرونة استثنائية، ويدعم توصيلات السلك-إلى-اللوحة، والسلك-إلى-الجهاز، والسلك-إلى-السلك. وبفضل هذه القدرة الثلاثية، يمكن استخدام نفس غلاف الموصل لتوصيل:

السلك-إلى-اللوحة – حزمة الأسلاك إلى رأس توصيل مركّب على لوحة الدوائر المطبوعة (PCB)

السلك-إلى-الجهاز – حزمة الأسلاك مباشرةً إلى أجهزة الاستشعار أو المحركات الخطية أو المحركات أو وحدات التحكم الإلكتروني (ECUs)

السلك-إلى-السلك – توصيلات بين حزمتي أسلاك

يتوصّل الموصل بالأسلاك والكابلات.

خصائص التكوين – تصميم صف واحد مكوّن من ٦ مواضع
توفر الغلاف ٦ مواضع مرتبة في صفٍّ واحد. ويقدِّم هذا التكوين ذي الصف الواحد عدة مزايا:

سهولة الوصول إلى الأطراف الكهربائية – حيث تكون جميع الأطراف الستة مرئية وقابلة للوصول من جانب واحد

تبسيط عملية الفحص – إذ يسمح التحقق البصري من إدخال الأطراف الكهربائية وإحكام إغلاقها بأن يكون سهلاً ومباشراً

إمكانية الحصول على ارتفاع منخفض – يسمح التصميم ذو الصف الواحد باستخدام المساحة بكفاءة

ملائم للتوصيل المتسلسل (Daisy-chain) – وهو مثالي للتطبيقات التي تتطلّب توصيلات متعددة على طول مسار التوصيل الكهربائي

ملائم لإحكام الإغلاق – إذ يبسّط تصميم الصف الواحد واجهة الإغلاق المحكم

انخفاض خطر خلط الطرفيات – لا لبسة بين الصفوف

عدد المواضع الستة يشكِّل حلاً عملياً للتطبيقات التي تتطلب ٦ دوائر كهربائية دون الحاجة إلى الحجم الإضافي لمُوصِّلات ذات ٨ مواضع.

الخصائص الكهربائية – القدرة على التشغيل عند ثلاث جهود كهربائية (١٢ فولت‏/٢٤ فولت‏/٤٨ فولت)

يتميز هذا الموصل بتقييم فريد يسمح له بالعمل ضمن هياكل الجهد الاسمية الثلاثة: 12 فولت، و24 فولت، و48 فولت. ويبلغ جهد التشغيل (بالتيار المستمر) 24 فولت، مما يوفّر هامشًا كافيًا لأنظمة 12 فولت و24 فولت مع دعم هياكل 48 فولت. وتُعد هذه القدرة على التشغيل عند ثلاث مستويات جهد عاملًا يجعل الموصل متعدد الاستخدامات بشكل استثنائي عبر منصات المركبات الحالية والمستقبلية:

أنظمة 12 فولت – السيارات الراكبة القياسية، والمركبات خفيفة الوزن، والتطبيقات automotive التقليدية

أنظمة 24 فولت – الشاحنات الثقيلة، والمركبات التجارية، والحافلات، ومعدات البناء، والآلات الزراعية، والتطبيقات البحرية

أنظمة 48 فولت – المركبات الكهربائية الهجينة الخفيفة (MHEV)، والتوجيه الكهربائي بالطاقة (EPS)، ووحدات التوربو الكهربائية (e-turbochargers)، وأنظمة التعليق النشط، وواحدات تكييف الهواء الكهربائية، والهياكل الجديدة القائمة على جهد 48 فولت

مع انتقال قطاع السيارات بشكل متزايد إلى أنظمة الهجين الخفيف بجهد ٤٨ فولت لتحسين كفاءة استهلاك الوقود والحد من الانبعاثات، فإن هذا الموصل مُهيَّأ للمستقبل ليتوافق مع معمارية الأنظمة الكهربائية المتطورة القادمة، مع الحفاظ في الوقت نفسه على التوافق العكسي مع الأنظمة ذات الجهد ١٢ فولت و٢٤ فولت. ويبلغ تقييم التيار لهذا الموصل ١٤ أمبير، ما يوفِّر سعة كافية للتطبيقات المختلطة التي تتطلب نقل الطاقة والإشارات عبر جميع المنصات الثلاث للجهد.

سمات الجسم – هيكل أسود مع رمز تشفير مفتاح محايد

زاوية خروج الكابل هي ١٨٠° (مستقيمة)، ما يسهِّل إدارة الكابلات بشكل مباشر ويقلل من إجهاد الانحناء على الأسلاك. واللون الرئيسي للمنتج هو الأسود، ما يمنحه مظهرًا احترافيًّا إلى جانب مقاومة جيدة للأشعة فوق البنفسجية والاستقرار الحراري.

رمز تشفير المفتاح الخاص بالموصل هو محايد — وهذه ميزةٌ بالغة الأهمية. فعلى عكس الموصلات التي تحمل رموز تشفير مفتاح محددة (مثل: أ، ب، ج، د، ١، ٢، إلخ)، فإن رمز التشفير المحايد يعني ما يلي:

عدم وجود قيود على الاستقطاب — أي يمكن توصيل هذا الموصل بعدد أوسع من الموصلات المقابلة

توافق عالمي – قد يكون مصممًا لقبول عدة أنواع من التوصيلات أو يعمل كوضع افتراضي للتوجيه

تبسيط سلسلة التوريد – الحاجة إلى عدد أقل من وحدات التخزين (SKUs) لمكونات الاتصال المتناظرة

سهل الصيانة – انخفاض خطر طلب رمز توصيل خاطئ

التصنيف «محايد» يشير إلى أن هذا الموصل مصمم لتحقيق أقصى توافق ممكن ضمن عائلته من الموصلات.

خصائص التلامس – محطات بحجم ١٫٥ مم وبقدرة تيار ١٤ أمبير

الغلاف يستوعب محطات نوع القابض (المحطات الأنثوية) بحجم تلامس ١٫٥ مم. وعرض اللسان المتصل المقابل هو بالضبط ١٫٥ مم (٠٫٠٦ بوصة). وأقصى تصنيف لتيار كل محطة هو ١٤ أمبير.

نظام التلامس بحجم ١٫٥ مم هو حجم متعدد الاستخدامات يقدم ما يلي:

توازن ممتاز – بين محطات الإشارات فائقة الصغر بحجم ٠٫٦٤ مم، ومحطات الطاقة الأكبر بحجم ٢٫٨ مم

سعة ١٤ أمبير – يتعامل مع أحمال طاقة متوسطة إلى عالية

توافق مع جهد ٤٨ فولت – يوفر مسافة تسرب مناسبة لأنظمة الجهد الأعلى

ملاءمة مختلطة للطاقة والإشارات – مناسبة تمامًا للتطبيقات التي تتطلب كلًّا من التيار المعتدل والكثافة المعقولة

دوائر أجهزة الاستشعار والمُحرِّكات – نقلٌ موثوقٌ للإشارات والطاقة

دوائر الإضاءة – إضاءة داخلية وخارجية LED تقليدية وأخرى حديثة

مدخلات/مخرجات وحدة التحكم – اتصالات وحدة التحكم الإلكتروني (ECU)، ووحدة تحكم الهيكل (BCM)، ووحدة تحكم ناقل الحركة (TCU)

المحركات الصغيرة والملفات اللولبية

التركيب الميكانيكي

يتم توفير محاذاة التوصيل باستخدام نوع محاذاة بفتحة تقطيب. وتعتبر فتحة التقطيب سمة هندسية محددة (فتحة أو تجويف) يتم صبّها في الغلاف، وتتفاعل مع زعنفة مقابلة موجودة في الموصل المتصل به لضمان التوجيه الصحيح. وهذا يوفّر ما يلي:

تقطيب إيجابي – منع مادي لتوصيل عكسي أو غير صحيح

وسيلة بصرية لمحاذاة التوصيل – يسهل رؤية الحالة عند تحقيق المحاذاة الصحيحة

سهولة التوصيل – تُرشد الموصل المتصل إلى وضعه الصحيح

لا توجد قيود مرتبطة برمز التمييز – يكمِّل رمز التمييز المحايد من خلال توفير استقطاب ميكانيكي دون التأثير على التوافق

لا يتم توفير ضمان موضع الطرفية (TPA) (لا). وبدون TPA، يعتمد الإدخال الصحيح للطرفية على ميزة القفل الأساسية الموجودة على الطرفية نفسها. ويجب على المُركِّبين التأكد من أن الطرفيات مُثبتة تمامًا حتى يُسمَع صوت النقر الذي يؤكد انغمار رابط القفل الخاص بالطرفية.

لا يتم توفير تخفيف الإجهاد (بدون) – ولتطبيقات الاهتزاز العالي، يُوصى باستخدام وسائل خارجية لتخفيف الإجهاد مثل ربط الكابلات، أو الأغطية الانكماشية الحرارية، أو الأنابيب الواقية.

نوع تركيب الموصل هو تركيب كابل (معلَّق حرّ) ، ما يوفّر أقصى درجات المرونة لتجميع الحزمة دون الحاجة إلى تركيبها على لوحة أو لوحة دوائر مطبوعة (PCB)

خصائص الغلاف – مادة بولي أميد 66 مع تعزيز بألياف الزجاج (PA 66 GF)

يتم تصنيع الغلاف من مادة PA 66 GF (بولي أميد 66 مع تعزيز بألياف الزجاج). وتتميّز هذه المادة المتقدمة بخصائص استثنائية تناسب التطبيقات الصعبة التي تتطلب إحكام الإغلاق والجهد العالي:

فوائد بولي أميد 66 المعزَّز بألياف الزجاج:

قوة ميكانيكية عالية – حيث يوفّر التعزيز بألياف الزجاج مقاومة شدٍّ وانحناء ممتازة

استقرار أبعادي ممتاز – تشوه وانكماش ضئيلان، وهو أمر بالغ الأهمية في الموصلات القابلة للإغلاق ودقة المسافة بين الملامسات البالغة ٦ مم

مقاومة حرارية متفوّقة — تحافظ على خصائصها عند أقصى درجة حرارة تشغيل تبلغ 125°م

مقاومة عالية للتَّزَلُّف – تحافظ على قوة احتواء الطرفية والضغط الإغلاقي مع مرور الزمن ودورات التغير الحراري

تصلّب عالٍ — يقاوم التشوه الناتج عن قوى إدخال الطرف وقوى التوصيل

مقاومة جيدة للمواد الكيميائية – تتحمل سوائل المركبات مثل زيت المحرك والوقود وسوائل التبريد

امتصاص رطوبة منخفض – أفضل من بولي أميد ٦٦ غير الممتلئ في التطبيقات القابلة للإغلاق

قوة العزل الكهربائي – مناسبة لمتطلبات العزل الخاصة بالنظام الكهربائي ذي الجهد ٤٨ فولت

الخط المركزي (المسافة بين الملامسات المتتالية) هو ٦ مم (٠٫٢٣٦ بوصة) – وهي مسافة واسعة توفر فوائد كبيرة، وبخاصة في تطبيقات الجهد ٤٨ فولت:

زيادة الفراغ الكهربائي – توفر مسافات تفريغ وعزل متفوقة مطلوبة لأنظمة الجهد ٤٨ فولت (والتي قد تتعرض لذروات جهد أعلى بكثير من القيمة الاسمية)

هامش أمان عالي الجهد – وعلى الرغم من أن التصنيف الاسمي له هو 48 فولت، فإن البُعد الكبير بين الأطراف يوفّر هامش أمان ضد قمم الجهد أو أعطال النظام

يسمح باستخدام أسلاك ذات مقاطع أكبر – فالبُعد البالغ 6 مم يتيح توصيلًا سهلاً للأسلاك السميكة المطلوبة لتحمل تيارٍ قدره 14 أمبير (عادةً ما تكون مقاطعها من 14 إلى 16 AWG)

انخفاض التداخل الكهرومغناطيسي (Crosstalk) – فالتباعد الفيزيائي الأكبر يقلل بشكلٍ كبير من الاقتران السعوي والتحريضي بين الدوائر المجاورة

تحسين تبدد الحرارة – فزيادة الفجوة الهوائية حول كل توصيلة تسمح بتبريدٍ أفضل

تبسيط عملية التجميع – فالمساحة الأكبر بين الطرفيات تُسهّل عمليات الفحص وإعادة العمل والتركيب

التوافق مع وسائل الإحكام – فالبُعد الكبير بين الأطراف يسمح باستخدام سدادات سلكية وسدادات تجويفية متينة

يبعد البُعد البالغ 6 مم حوالي 2.4 مرة عن البُعد القياسي البالغ 2.54 مم للموصلات الإشارية، وحوالي 1.2 مرة عن البُعد النموذجي البالغ 5 مم للموصلات الكهربائية، مما يجعله مناسبًا جدًّا لتطبيقات الجهد 48 فولت، حيث يكون التباعد الكهربائي أمرًا بالغ الأهمية.

الأبعاد – قاعدة مربعة مدمجة

ارتفاع الموصل: 32.2 مم (1.268 بوصة)

طول المنتج: 36.8 مم (1.449 بوصة)

عرض المنتج: ٣٦٫٨ مم (١٫٤٤٩ بوصة)

يتميَّز الموصل RH7061Y-1.8 بتصميمه المدمج ذي القاعدة المربعة — حيث يبلغ طوله وعرضه كلاهما ٣٦٫٨ مم، مشكِّلاً جسم موصل مربعاً تماماً بارتفاع ٣٢٫٢ مم. ويوفِّر هذا الشكل المربّع ما يلي:

تصميم متناظر — لا توجد تفضيلات اتجاهية لتوجيه الحزمة السلكية

استخدام فعّال لمساحة اللوحة — يناسب بشكل جيد الفتحات المربعة أو مناطق التثبيت

قوة ميكانيكية متوازنة — سماكة جدار متجانسة في كلا الاتجاهين

مظهر جمالي — مظهر احترافي وأنيق

يوفِّر العرض/الطول البالغ ٣٦٫٨ مم × ٣٦٫٨ مم جسم موصل مستقرًا ومتينًا مع كمية كافية من المادة لخصائص الإحكام، وتثبيت الطرفيات، والتباعد بين الطرفيات البالغ ٦ مم. أما الارتفاع البالغ ٣٢٫٢ مم في accommodates التصميم ذي الصف الواحد مع واجهات الإحكام وميزات الاستقطاب.

بناء قابل للختم

وبوصفه موصلًا قابلاً للإحكام بالكامل (قابل للإحكام: نعم)، يتضمَّن الموصل RH7061Y-1.8 عناصر تصميم محددة:

أختام الأسلاك — حول كل نقطة دخول سلك لطرفيات ١٫٥ مم (لتناسب المقاسات المناسبة للأسلاك التي تحمل تياراً قدره ١٤ أمن)

سدادات التجويف – لمواقع غير مستخدمة للحفاظ على سلامة الختم

ختم الواجهة – بين نصفي الموصل المتوصِّلين.

ميزات تثبيت الختم – للحفاظ على الأختام في أماكنها أثناء التجميع والاستخدام

للحفاظ على سلامة الإغلاق، لا سيما في الأنظمة ذات الجهد ٤٨ فولت، حيث يمكن لاختراق الرطوبة أن يتسبب في مشاكل التسرب السطحي والتآكل:

يجب ملء جميع المواقع الستة إما بأسلاك منتهية (مع الأختام المناسبة) أو سدادات تجويف.

يجب أن يكون الموصل المتداخل (رأس اللوحة، أو موصل الجهاز، أو غلاف آخر) قابلاً أيضاً للإغلاق أو أن يُستخدم في بيئات جافة

يتطلب الأمر تقنيات تجميع صحيحة لتجنب تلف الأختام

في التطبيقات ذات الجهد ٤٨ فولت، تكتسب سلامة الإغلاق أهمية خاصة لمنع مسارات التسرب الكهربائي عالي الجهد
