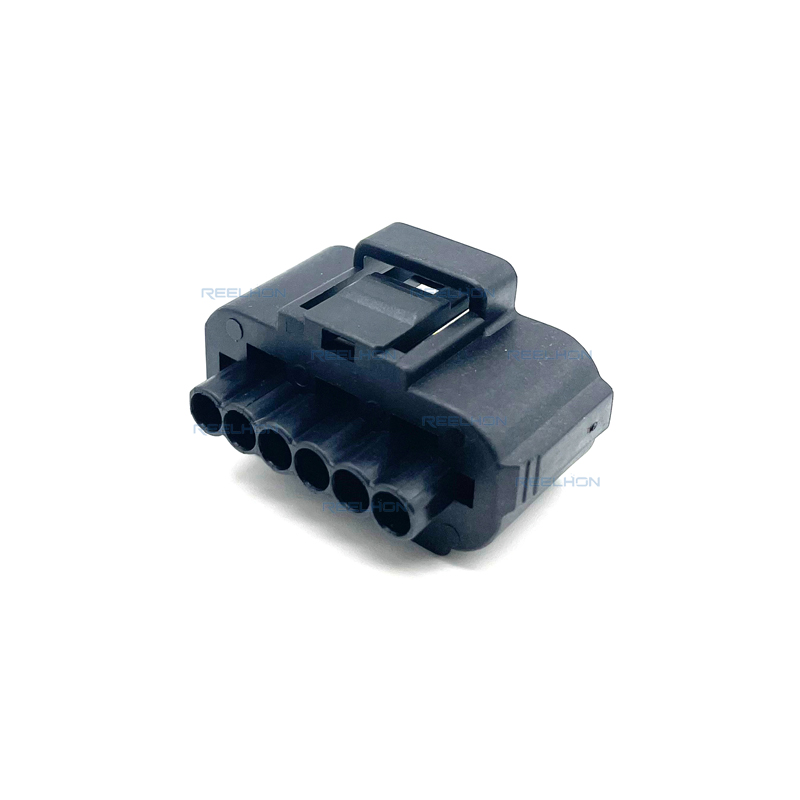

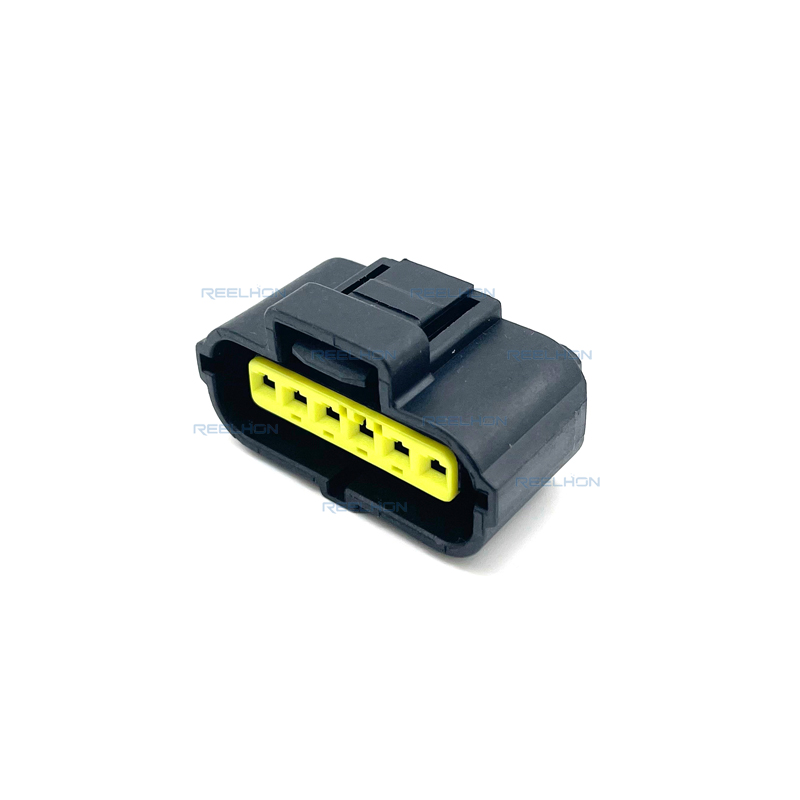

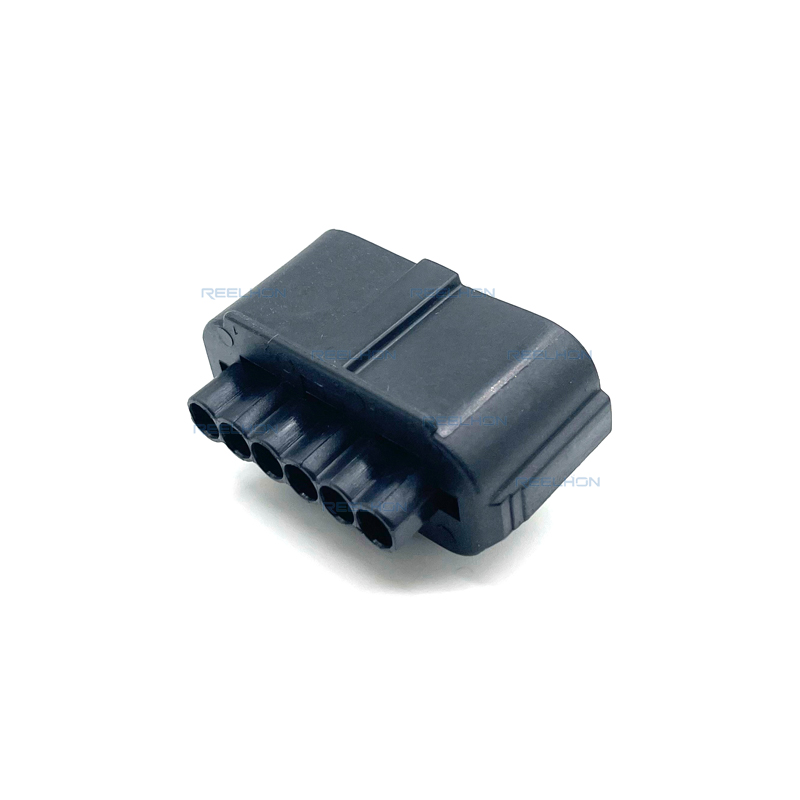

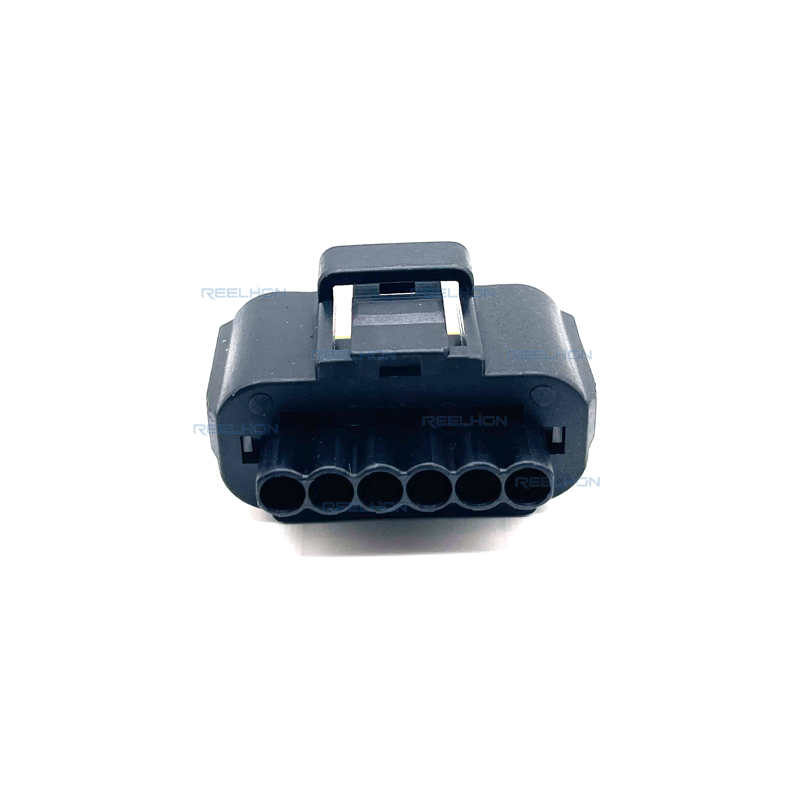

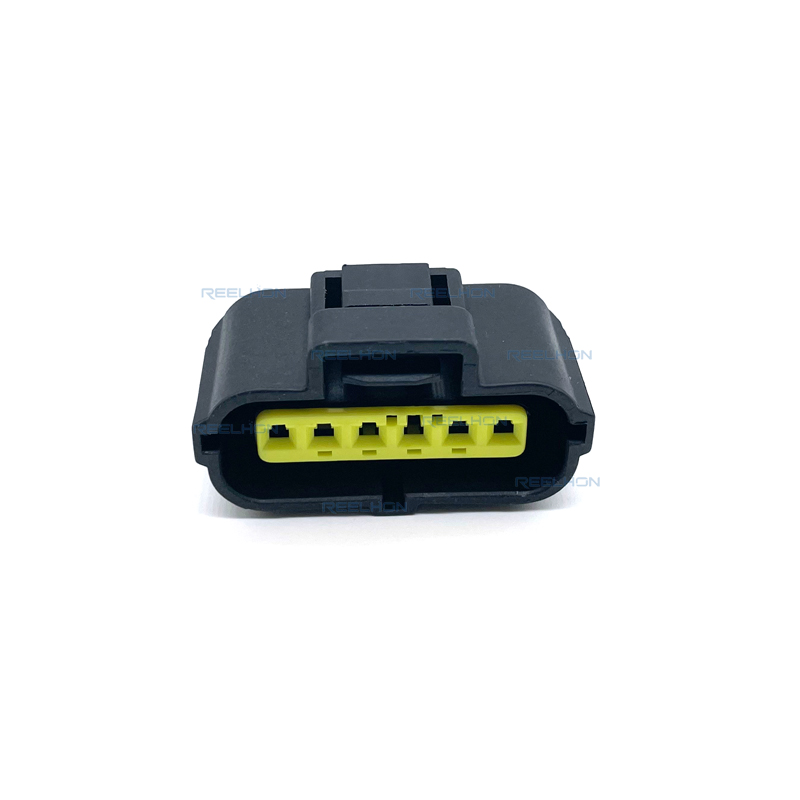

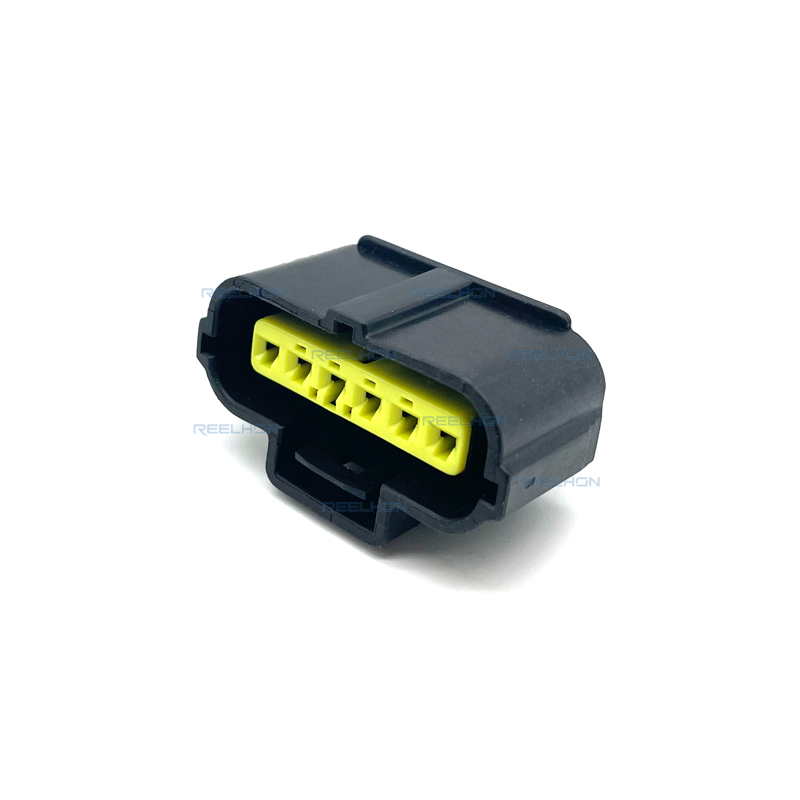

RH70617Y-1.8-21/184060-1, 12 V, 6 vị trí, Vỏ nối ô tô cho đầu nối cái

Mô tả chi tiết sản phẩm :

Sản phẩm này là một vỏ nối ô tô 6 vị trí được thiết kế đặc biệt dành cho đầu nối cái. Sản phẩm hoạt động ở điện áp định mức 12 V. Vỏ nối có khả năng bịt kín, đảm bảo bảo vệ khỏi các tác nhân gây ô nhiễm môi trường như độ ẩm và bụi bẩn. Dải nhiệt độ làm việc của sản phẩm nằm trong khoảng từ -40 °C đến 125 °C, phù hợp cho các điều kiện khắc nghiệt trong môi trường ô tô.

Đặc điểm loại sản phẩm :

Đầu nối có dạng hình chữ nhật. Loại đầu nối và vỏ nối là vỏ nối dành cho đầu nối cái. Tính năng bịt kín được xác nhận là có. Cơ chế khóa chính được tích hợp cả trong vỏ nối lẫn trên đầu nối. Hệ thống đầu nối là loại dây-nối-dây. Ngoài ra, đầu nối và tiếp điểm được hàn hoặc ép nối với dây và cáp.

Tính năng cấu hình :

Số vị trí đúng bằng 6. Các vị trí này được bố trí trên một hàng duy nhất.

Đặc tính điện :

Điện áp làm việc được định mức ở mức 125 VDC và cũng là 125 VAC. Kiến trúc điện áp định mức cho ứng dụng trên xe là 12 V.

Đặc điểm thân xe :

Góc thoát cáp được cố định ở 180 độ. Màu sắc sản phẩm chính là màu đen. Bộ nối và mã khóa được chỉ định là A.

Đặc điểm tiếp xúc :

Loại tiếp điểm là ổ cắm. Kích thước tiếp điểm là 1,8 mm. Chiều rộng thanh nối ghép là 1,8 mm (0,07 inch). Dòng điện định mức tối đa trên mỗi tiếp điểm là 13 ampe.

Gắn Cơ Khí :

Đã tích hợp chức năng căn chỉnh khi ghép nối. Loại căn chỉnh khi ghép nối là dạng có khóa (keyed). Không có cơ chế đảm bảo vị trí đầu nối (terminal position assurance). Chống kéo giãn được bổ sung thông qua phụ kiện đi kèm. Kiểu lắp đặt bộ nối là kiểu lắp cáp.

Tính năng của vỏ bọc :

Vật liệu vỏ bọc là PBT. Khoảng cách tâm (centerline pitch) là 5 mm (0,197 inch).

Kích thước :

Chiều cao bộ nối là 24,8 mm (0,98 inch). Chiều dài sản phẩm là 43,2 mm (1,7 inch). Chiều rộng sản phẩm là 27,6 mm (1,087 inch).

Điều kiện sử dụng :

Dải nhiệt độ hoạt động là từ -40 °C đến 125 °C (-40 °F đến 257 °F). Nhiệt độ hoạt động tối đa là 125 °C (257 °F).

Tóm tắt các đặc tính chính :

Dạng hình chữ nhật với một hàng duy nhất gồm 6 vị trí

Thiết kế dành cho kết nối dây–dây

Hỗ trợ cả điện áp hoạt động một chiều (DC) và xoay chiều (AC) lên đến 125 V

Màu đen với mã khóa A

Loại tiếp điểm ổ cắm với kích thước tiếp điểm 1,8 mm

Định mức dòng điện tối đa 13 A

Kiểu lắp đặt treo tự do

Vật liệu vỏ làm bằng PBT gia cố sợi thủy tinh để đảm bảo độ bền

góc thoát cáp thẳng 180 độ

Tính năng khóa chính tích hợp trên cả vỏ và đầu nối

Không có chức năng đảm bảo vị trí đầu nối; phụ kiện giảm ứng suất cơ học được cung cấp riêng

Nhiệt độ hoạt động từ -40 °C đến 125 °C

Hướng dẫn Ứng dụng :

Vỏ này được thiết kế cho hệ thống dây điện ô tô yêu cầu kết nối đáng tin cậy và kín nước dành cho các đầu nối cái. Điện áp định mức 12 V giúp sản phẩm tương thích với các hệ thống điện tiêu chuẩn trên xe. Góc thoát cáp 180 độ cho phép đi dây đơn giản trong các cụm dây điện. Cơ chế căn chỉnh khớp nối có chốt ngăn ngừa việc kết nối sai.

Ghi chú về cài đặt :

Đảm bảo đầu nối được đẩy vào đúng vị trí trong vỏ bọc

Tính năng khóa chính trên đầu nối phải hoạt động đúng cách

Sử dụng phụ kiện giảm ứng suất cơ học phù hợp nếu cần thiết

Xác minh độ thẳng hàng khi ghép nối trước khi kết nối cuối cùng

Tuân thủ và tiêu chuẩn :

Các thông số sản phẩm phù hợp với các tiêu chuẩn phổ biến về đầu nối điện ô tô. Dòng định mức 13 A hỗ trợ các ứng dụng phân phối công suất ở mức trung bình. Dải nhiệt độ từ -40 °C đến 125 °C bao phủ được các môi trường trong khoang động cơ và dưới gầm xe.
