174463-1/7022Y-1.8-21 ชุดสายไฟแบบขั้วต่อแบบเมีย 2 ขา ตัวเชื่อมต่อยานยนต์ ซ็อกเก็ตสายไฟรถยนต์

ภาพรวมผลิตภัณฑ์

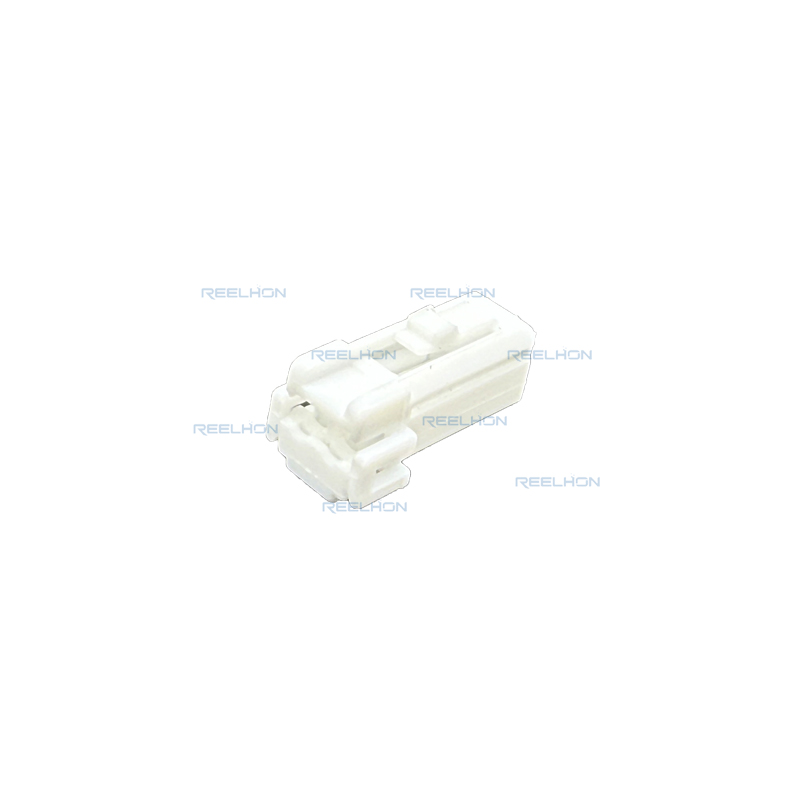

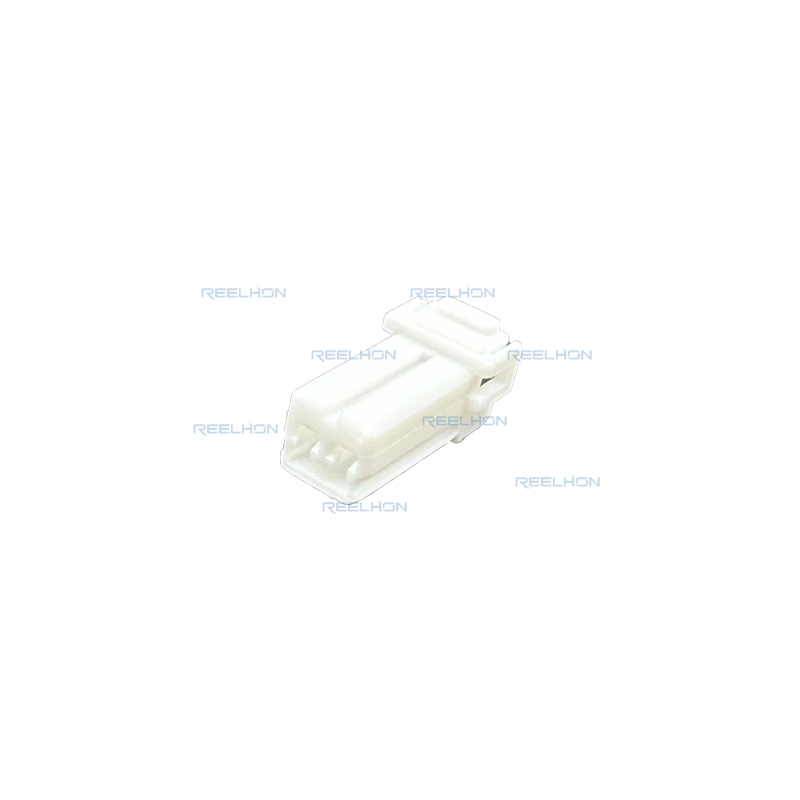

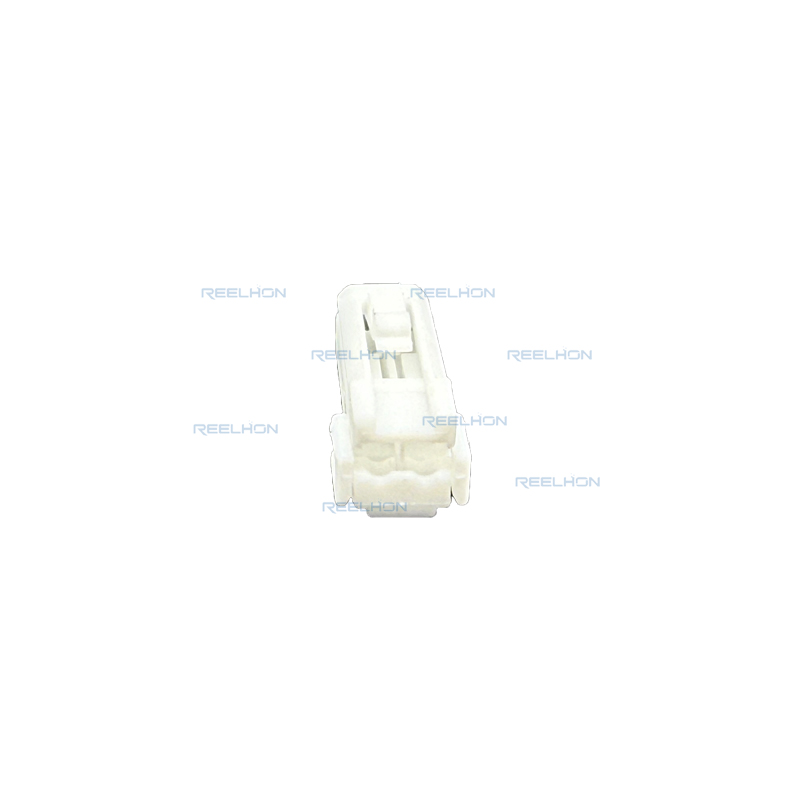

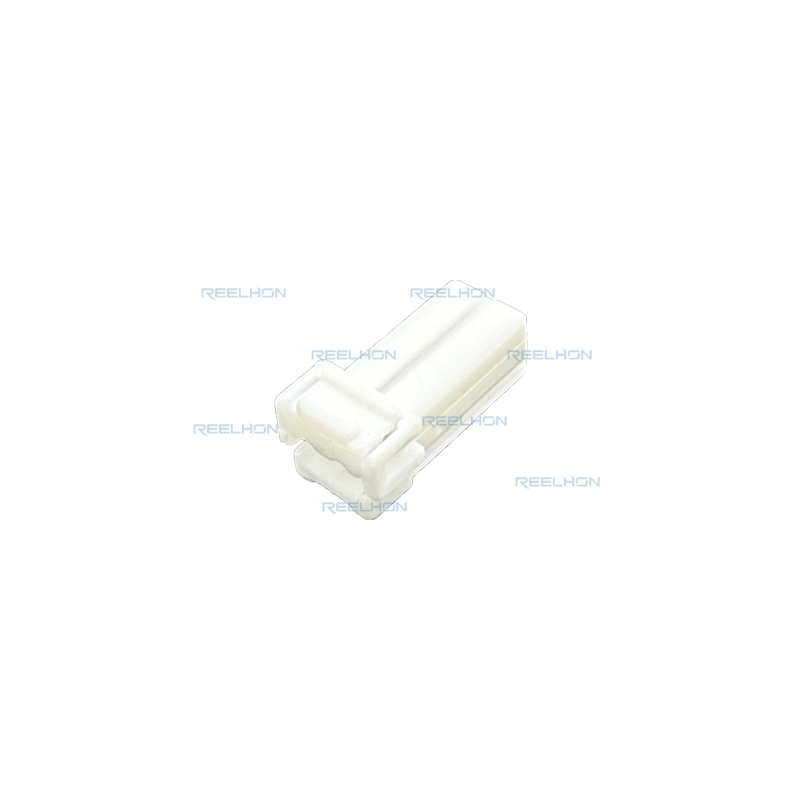

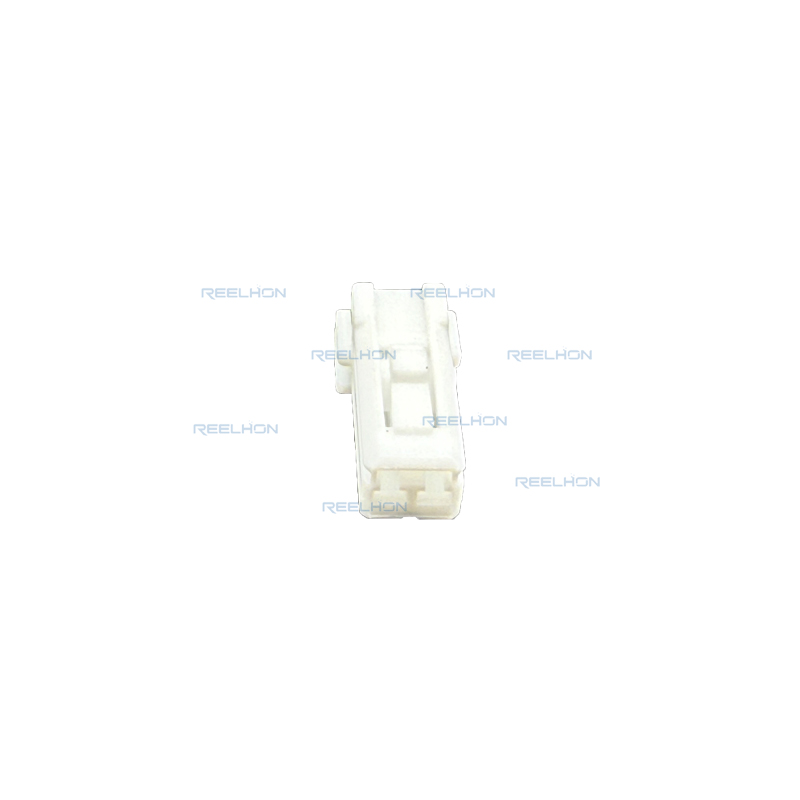

TE Connectivity รุ่น 174463-1 เป็นตัวเรือนหัวต่อแบบรับ (receptacle housing) ที่ไม่มีระบบป้องกันการรั่วซึม แบบ 2 ตำแหน่ง 1 แถว จากชุดขั้วต่อ MULTILOCK I/O Connector (MLC) ซีรีส์ 070 ขั้วต่อนี้ออกแบบมาสำหรับการเชื่อมต่อสายไฟกับสายไฟ (wire-to-wire) และรองรับขั้วต่อแบบรับ (receptacle contacts) ซีรีส์ 070 ตัวเรือนผลิตจากเรซินพอลิบิวทิลีน เทเรฟทาเลต (Polybutylene Terephthalate: PBT) สีธรรมชาติ (น้ำตาลอ่อน) แรงดันไฟฟ้าตามค่ามาตรฐานคือ 12 V โดยมีแรงดันไฟฟ้าใช้งานจริงที่ 12 VDC ช่วงอุณหภูมิในการใช้งานอยู่ระหว่าง -30°C ถึง 105°C ระยะห่างศูนย์กลางของขั้วต่อ (centerline pitch) คือ 3.5 มม. และขนาดโดยรวมของขั้วต่อคือ ความสูง 15.15 มม. ความยาว 10.4 มม. และความกว้าง 21 มม. ขั้วต่อนี้ไม่สามารถป้องกันการรั่วซึมได้ และออกแบบมาสำหรับการใช้งานที่ไม่จำเป็นต้องมีระบบป้องกันสภาพแวดล้อม

ตระกูลขั้วต่อ 070 MULTILOCK I/O ประกอบด้วยปลั๊กเฮาซิ่ง (เฮาซิ่งฝาปิด) และรีเซ็ปแทคเคิลเฮาซิ่ง (เฮาซิ่งปลั๊ก) ที่มีจำนวนตำแหน่งต่าง ๆ กัน ตั้งแต่ 2 ถึง 20 ตำแหน่ง รุ่น 174463-1 คือรีเซ็ปแทคเคิลเฮาซิ่งแบบ 2 ตำแหน่ง ซึ่งสามารถเชื่อมต่อกับเฮาซิ่งฝาปิดแบบ 2 ตำแหน่งที่สอดคล้องกัน (เช่น รุ่น 174460) ระบบขั้วต่อนี้ใช้งานอย่างแพร่หลายในแอปพลิเคชันสัญญาณและกำลังไฟฟ้าต่ำสำหรับยานยนต์และอุตสาหกรรม

ระบบขั้วต่อและขนาดสายไฟ

รีเซ็ปแทคเคิลเฮาซิ่งรองรับขั้วต่อรีเซ็ปแทคเคิลแบบ 070 ซีรีส์ สองขนาด ได้แก่ แบบ S สำหรับสายไฟขนาดเล็กกว่า และแบบ M สำหรับสายไฟขนาดใหญ่กว่า ตามข้อกำหนดผลิตภัณฑ์ฉบับที่ 108-5264 ขั้วต่อรีเซ็ปแทคเคิลที่ใช้งานได้คือ:
173630: ขั้วต่อรีเซ็ปแทคเคิล (0.2 – 0.3 มม.²) แบบ S
173631: ขั้วต่อรีเซ็ปแทคเคิล (0.5 – 1.25 มม.²) แบบ M
ขั้วต่อแท็บที่สอดคล้องกัน (สำหรับเฮาซิ่งคู่ที่เชื่อมต่อ) คือ:
173633: ขั้วต่อแท็บ (0.2 – 0.3 มม.²) แบบ S
173645: ขั้วต่อแท็บ (0.5 – 1.25 มม.²) แบบ M
ความสามารถในการรับกระแสไฟฟ้าสูงสุดต่อขั้วต่อหนึ่งขั้ว ขึ้นอยู่กับขนาดของสายไฟและจำนวนตำแหน่ง สำหรับขั้วต่อเดี่ยว (ไม่มีการลดค่าลง) กระแสไฟฟ้าสูงสุดคือ: 0.2 มม.² – 6 A, 0.3 มม.² – 8 A, 0.5 มม.² – 11 A, 0.85 มม.² – 15 A, 1.25 มม.² – 19 A สำหรับขั้วต่อแบบ 2 ตำแหน่ง จะมีสัมประสิทธิ์การลดค่าลงเท่ากับ 0.75 (ตามรูปที่ 7 ของข้อกำหนด) ดังนั้น กระแสไฟฟ้าที่ยอมรับได้สำหรับชุดขั้วต่อแบบ 2 ตำแหน่ง คือ กระแสไฟฟ้าสูงสุดที่ระบุในข้อกำหนด คูณด้วย 0.75

ข้อกำหนดด้านประสิทธิภาพ (อ้างอิงตามข้อกำหนดผลิตภัณฑ์ฉบับที่ 108-5264)

ขั้วต่อ 070 MULTILOCK ถูกออกแบบมาเพื่อให้สอดคล้องกับข้อกำหนดด้านประสิทธิภาพทางไฟฟ้า ทางกล และด้านสิ่งแวดล้อม ซึ่งระบุไว้ในรูปที่ 2 ของข้อกำหนด ข้อกำหนดหลัก ได้แก่:

ความต้องการไฟฟ้า

ความต้านทานการเชื่อมต่อ (ระดับต่ำ): ต้องเป็นไปตามค่าเริ่มต้นและค่าสุดท้ายที่ระบุไว้ (ไม่เกิน 100 mΩ หลังผ่านการทดสอบด้านสิ่งแวดล้อม)
ความต้านทานฉนวน: ห้ามเกิดการลัดวงจรหรือการลุกลามของประจุ
ความต้านทานฉนวน: อย่างน้อย 100 MΩ ที่แรงดันไฟฟ้ากระแสตรง 500 V โดยวัดระหว่างวงจรที่อยู่ติดกันของขั้วต่อที่เชื่อมต่อกันแล้ว
กระแสรั่ว: สูงสุด 3 mA ภายใต้แรงดันไฟฟ้ากระแสตรง 12 V อุณหภูมิ 60°C และความชื้นสัมพัทธ์ 90–95% เป็นเวลา 1 ชั่วโมง
การเพิ่มขึ้นของอุณหภูมิ: ภายใต้กระแสที่ระบุไว้ การเพิ่มขึ้นของอุณหภูมิจะต้องไม่เกิน 60°C

ข้อกำหนดทางกล

แรงในการเชื่อมต่อขั้วติดต่อ: 2.9 – 7.8 N ต่อขั้วติดต่อ (ความเร็วในการดำเนินการ 100 มม./นาที)
แรงในการแยกขั้วติดต่อ: 2 – 7.8 N ต่อขั้วติดต่อ (ความเร็วในการดำเนินการ 100 มม./นาที)
ความแข็งแรงของการล็อกขั้วต่อ: วัดตามมาตรฐาน AMP ฉบับที่ 109-5210
แรงในการแทรกขั้วติดต่อ: วัดตามมาตรฐาน AMP ฉบับที่ 109-5211
แรงยึดขั้วติดต่อ (ล็อกหลัก): อย่างน้อย 59 N ใช้แรงดึงแบบแกนยาวกับสายที่ถูกคริมป์ที่ความเร็ว 100 มม./นาที
แรงยึดขั้วติดต่อ (ล็อกรอง): อย่างน้อย 78.5 N (เมื่อล็อกรองถูกใช้งาน — โปรดทราบว่าตัวเรือนนี้อาจมีหรือไม่มีล็อกรองก็ได้ ควรตรวจสอบภาพวาดผลิตภัณฑ์เพื่อความแน่ชัด)
ความต้านทานแรงดึงจากการคริมป์ (ค่าต่ำสุด):
0.2 มม.² (#24 AWG): 68.6 นิวตัน
0.3 มม.² (#22 AWG): 78.5 นิวตัน
0.5 มม.² (#20 AWG): 88 นิวตัน
0.85 มม.² (#18 AWG): 127 นิวตัน
1.25 มม.² (#16 AWG): 177 นิวตัน

ข้อกำหนดด้านสิ่งแวดล้อม

การหมุนเวียนกระแสไฟฟ้า: 200 รอบ (เปิดใช้งาน 45 นาที ปิดพัก 15 นาที) ความต้านทานปลายทางสุดท้ายไม่เกิน 10 มิลลิโอห์ม ห้ามเกิดการจุดระเบิด
การสั่นสะเทือน (ความถี่สูง): ความถี่ 20–200 รอบ/นาที ความเร่ง 44 ม./วินาที² ทดสอบเป็นเวลา 8 ชั่วโมงในแต่ละทิศทาง X, Y และ Z โดยไม่มีการหยุดชะงักเกิน 1 ไมโครวินาที
แรงกระแทกทางกายภาพ: ไม่มีการหยุดชะงักเกิน 1 ไมโครวินาที
ความทนทาน (การเชื่อมต่อและแยกการเชื่อมต่อซ้ำๆ): 30 รอบ ความต้านทานปลายทางสุดท้ายไม่เกิน 10 มิลลิโอห์ม
ความต้านทานต่อการเชื่อมต่อแบบเฉียง (‘Kojiri’): ทำการเชื่อมต่อแบบเฉียงด้วยมือ 30 รอบ ความต้านทานปลายทางสุดท้ายไม่เกิน 10 มิลลิโอห์ม
การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว: -50°C เป็นเวลา 120 นาที แล้วตามด้วย 120°C เป็นเวลา 120 นาที จำนวน 5 รอบ ความต้านทานสุดท้ายที่จุดเชื่อมต่อไม่เกิน 10 มิลลิโอห์ม
ความชื้น (ภาวะคงที่): ขั้วต่อที่ต่อกันแล้ว ความชื้นสัมพัทธ์ 90–95% ที่อุณหภูมิ 60°C เป็นเวลา 48 ชั่วโมง ความต้านทานสุดท้ายที่จุดเชื่อมต่อไม่เกิน 10 มิลลิโอห์ม และกระแสรั่วไม่เกิน 3 มิลลิแอมแปร์
การพ่นสารละลายเกลือ: ขั้วต่อที่ยังไม่ได้ต่อกันถูกสัมผัสกับสารละลายเกลือความเข้มข้น 5% เป็นเวลา 48 ชั่วโมง (ตามมาตรฐาน MIL-STD-202 วิธีการ 101) ความต้านทานสุดท้ายที่จุดเชื่อมต่อไม่เกิน 10 มิลลิโอห์ม
ก๊าซอุตสาหกรรม (SO₂): สัมผัสกับก๊าซ SO₂ ความเข้มข้น 10 ppm และความชื้นสัมพัทธ์ 95% ที่อุณหภูมิห้องเป็นเวลา 24 ชั่วโมง ความต้านทานสุดท้ายที่จุดเชื่อมต่อไม่เกิน 10 มิลลิโอห์ม
อายุการใช้งานภายใต้อุณหภูมิสูง (การแก่ตัวจากความร้อน): ที่อุณหภูมิ 120°C เป็นเวลา 120 ชั่วโมง ความต้านทานสุดท้ายที่จุดเชื่อมต่อไม่เกิน 10 มิลลิโอห์ม
ความต้านทานต่อความเย็น: ที่อุณหภูมิ -50°C ±5°C เป็นเวลา 120 ชั่วโมง ความต้านทานสุดท้ายที่จุดเชื่อมต่อไม่เกิน 10 มิลลิโอห์ม
การเกิดน้ำแข็ง: จุ่มในน้ำเดือดเป็นเวลา 60 นาที แล้วแช่แข็งที่อุณหภูมิ -30°C ความต้านทานสุดท้ายที่จุดเชื่อมต่อไม่เกิน 10 มิลลิโอห์ม
การกระแทกด้วยฝุ่น: ทดสอบตามมาตรฐาน JIS R5210 โดยใช้ปูนซีเมนต์พ่นด้วยแรง (1.5 กิโลกรัม ทุกๆ 10 วินาที ในช่วงเวลา 15 นาที ซ้ำทั้งหมด 60 นาที) ความต้านทานสุดท้ายที่จุดเชื่อมต่อไม่เกิน 10 มิลลิโอห์ม

ข้อกำหนดการรัดขั้วติดต่อ

ขั้วต่อต้องถูกบีบอัด (crimped) ตามข้อกำหนดการใช้งานฉบับที่ 114-5091 และ 114-5092 (การต่อขั้วต่อแบบรับ (receptacle contacts) ซีรีส์ 070) ตัวอย่างทดสอบที่ใช้ในการทดสอบสมรรถนะต้องจัดเตรียมตามข้อกำหนดเหล่านี้ ค่าความต้านทานแรงดึงจากการบีบอัด (crimp tensile strength) ที่ระบุไว้ข้างต้นต้องบรรลุตามที่กำหนด

คุณสมบัติของตัวเรือน

ตัวเรือนขั้วต่อรุ่น 174463-1 มีรูปร่างเป็นสี่เหลี่ยมผืนผ้า และมีระบบล็อกหลัก (primary locking feature) อยู่ที่ขั้วต่อ (terminal) ระบบตัวเชื่อมต่อนี้เป็นแบบสายต่อสาย (wire-to-wire) การจัดแนวขณะเชื่อมต่อ (mating alignment) ทำได้โดยการป้องกันการหมุนผิดตำแหน่ง (polarization) หรือการเว้นร่องเพื่อจับคู่ (keying) มุมการออกของสายคือ 180° (แบบตรง) ไม่มีระบบยืนยันตำแหน่งขั้วต่อ (Terminal Position Assurance: TPA) และไม่มีระบบลดแรงดัน (stress relief) ตัวเชื่อมต่อนี้ไม่สามารถซ่อมบำรุงได้ (Repairable = No) อัตราการลุกลามของเปลวไฟตามมาตรฐาน UL คือ UL 94HB

ข้อมูลการเชื่อมต่อ

ตัวเรือนขั้วต่อรุ่น 174463-1 นี้สามารถเชื่อมต่อกับตัวเรือนฝาปิด (ตัวเรือนขั้วต่อแบบปลั๊ก) ที่มี 2 ตำแหน่ง ซึ่งสอดคล้องกันของซีรีส์ 070 MULTILOCK หมายเลขชิ้นส่วนตัวเรือนฝาปิดที่แนะนำสำหรับการเชื่อมต่อ ได้แก่ 174460 (ตัวเรือนฝาปิด 2 ตำแหน่ง) หรือรุ่นที่เทียบเท่า เมื่อทำการเชื่อมต่อ โปรดตรวจสอบให้แน่ใจว่ามีการจัดแนวขั้ว (polarization alignment) อย่างถูกต้อง ตัวล็อกของตัวเรือนจะให้สัมผัสแบบสัมผัสได้ (tactile feedback) ในการแยกชิ้นส่วนออก ให้กดตัวล็อกแล้วดึงออกจากกัน

การปฏิบัติตามกฎหมาย

ตามประกาศของ TE Connectivity ที่ให้ไว้สำหรับหมายเลขชิ้นส่วน 174463-1: ข้อบังคับ RoHS ของสหภาพยุโรป (2011/65/EU) – สอดคล้องตามมาตรฐาน รวมถึงคำสั่งมอบอำนาจฉบับที่ 2015/863/EU ข้อบังคับ ELV ของสหภาพยุโรป 2000/53/EC – สอดคล้องตามมาตรฐาน RoHS ของจีน ฉบับที่ 2 – ไม่มีสารที่ถูกจำกัดเกินเกณฑ์ที่กำหนด ข้อบังคับ REACH ของสหภาพยุโรป (EC) ฉบับที่ 1907/2006 – ไม่มีสาร SVHC ภายใต้กรอบ REACH รายการผู้สมัครของ ECHA: กุมภาพันธ์ 2026 (มีการประกาศสารทั้งหมด 253 ชนิด) ปริมาณฮาโลเจน: มีฮาโลเจนต่ำ – โบร์มีน (Br), คลอรีน (Cl), ฟลูออรีน (F) น้อยกว่า 900 ppm ต่อวัสดุแต่ละชนิดที่เป็นเนื้อเดียวกัน และยังไม่มีสาร BFR/CFR/PVC ด้วย ความสามารถในการประมวลผลด้วยการบัดกรี: ไม่เหมาะสำหรับกระบวนการบัดกรี

บทสรุป

TE 174463-1 เป็นตัวเรือนขั้วต่อแบบรับ (receptacle housing) ที่ไม่กันน้ำสำหรับระบบขั้วต่อ 070 MULTILOCK I/O ซึ่งมี 2 ตำแหน่งใน 1 แถว สามารถรองรับขั้วต่อแบบรับขนาด 1.8 มม. (ชนิด S สำหรับสายไฟขนาด 0.2–0.3 มม.² และชนิด M สำหรับสายไฟขนาด 0.5–1.25 มม.²) ใช้งานได้ที่แรงดัน 12 V และมีช่วงอุณหภูมิในการใช้งานตั้งแต่ -30°C ถึง 105°C ตัวเรือนทำจากวัสดุ PBT สีธรรมชาติ (สีน้ำตาลอ่อน) มีระยะห่างระหว่างขั้วต่อ (pitch) เท่ากับ 3.5 มม. ออกแบบมาเพื่อการติดตั้งกับสายเคเบิลแบบแขวนลอย (free-hanging cable mounting) และให้สมรรถนะทางไฟฟ้าและเชิงกลที่เชื่อถือได้ ซึ่งเป็นไปตามข้อกำหนดของเอกสารข้อมูลจำเพาะผลิตภัณฑ์ฉบับที่ 108-5264 รวมถึงการทดสอบความทนทานต่อการสั่นสะเทือน การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว (thermal shock) ความชื้น ละอองเกลือ (salt spray) และความทนทานโดยรวม ผลิตภัณฑ์นี้สอดคล้องตามมาตรฐาน RoHS, ELV และ REACH SVHC และมีปริมาณฮาโลเจนต่ำ
