RH7065-6.3-21/880297-1, 6 pozicijų automobilių jungiklis moteriškiesiems kontaktams

Išsamus produktų aprašymas

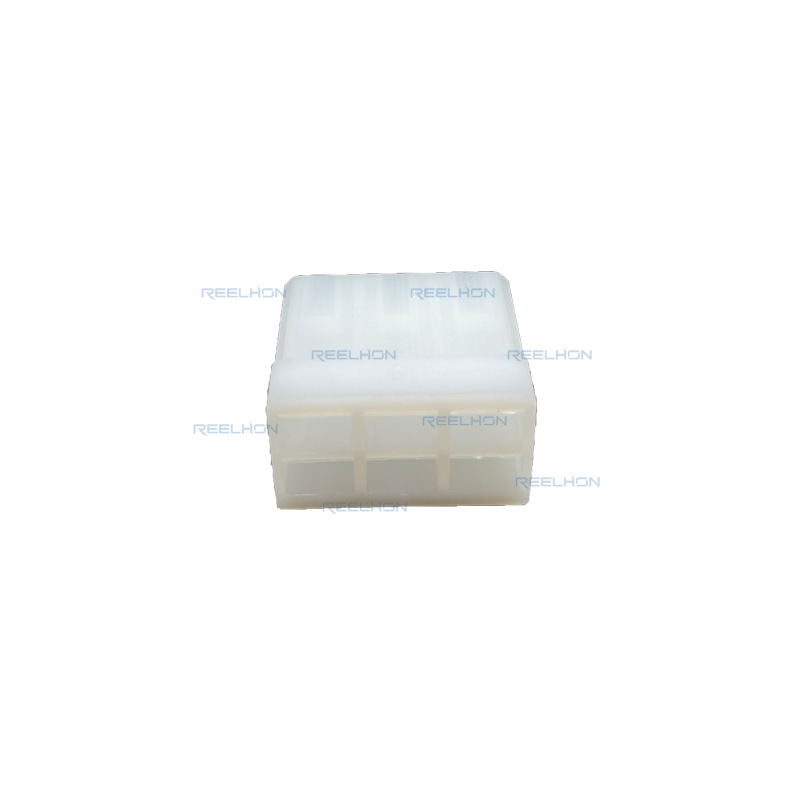

RH7065-6.3-21/880297-1 yra tvirtas, nehermetiškas automobilių jungiklis su 6 kontaktais, sukurtas kaip priimamasis korpusas moteriškosioms kontaktinėms detalėms laidų prie laidų maitinimo taikymuose. Šis stačiakampis jungiklis turi 6 kontaktų konfigūraciją, tiesioginę kontaktų orientaciją ir pramonėje lyderių pozicijoje esantį 9,14 mm pločio centrinį žingsnį – vieną iš didžiausių žingsnių šioje produktų grupėje. Jungiklis turi natūralaus (ne dažyto) poliamido korpusą, sujungimo tikslinimo funkcijas ir kabelio montavimo (laisvai kabančios) konstrukciją, todėl užtikrina patikimą ir didelį elektros izoliaciją užtikrinančią maitinimo perdavimą taikymuose, kur reikalingi stori laidai, aukštos įtampos ar grandinės, kurioms ypač svarbi elektrinė izoliacija. Jungiklis veikia temperatūrų diapazone nuo –40 °C iki 105 °C.

Produkto tipo savybės

Šis jungtukas sukurtas kaip priimamasis – moteriškoji jungties sistemos dalis, kuri priima vyriškuosius kontaktus arba galvutes. Kaip moteriškųjų kontaktų korpusas, jis specialiai suprojektuotas talpinti priimamuosius kontaktus, kurie sujungiami su atitinkamais vyriškaisiais plokščiaisiais kontaktais. Jungtukas ir kontaktai prijungiami prie laidų ir kabelių, todėl jis tinka laidų raiščių surinkimui.

Jungtukas nėra sandarinamas (sandarinamas: ne), todėl jis tinkamas vidinėms, po prietaisų skydelio ar sausoms variklio dėžės viduje esančioms aplinkoms, kuriose drėgmės prasiskverbimas nėra pagrindinė problema. Toks konstrukcinis sprendimas sumažina kainą palyginti su sandarinamaisiais analogais, vienu metu išlaikant puikią elektros ir mechaninę našumą.

Konfigūracijos savybės

Korpusas skirtas 6 moteriškųjų priimtukų kontaktų vietoms. Skirtingai nuo daugelio 6 pozicijų jungiklių, kurie naudoja 2 eilučių arba 3 eilučių konfigūracijas vietos taupymui, šio jungiklio specifinė konfigūracija pabrėžia elektros izoliaciją vietoj tankumo – didelis 9,14 mm žingsnis natūraliai lemia didesnį korpusą, kuris pirmenybę teikia perbėgimo ir oro tarpų atstumams.

Kontaktų savybės – tiesioginės orientacijos priimtukai

Kontaktų tipas – priimtukai; tai moteriškieji kontaktai, suprojektuoti priimti vyriškuosius plokščiuosius kontaktus. Kontaktų orientacija – tiesioginė; kontaktai įstatomi tiesiai į korpusą iš užpakalinės pusės (laidų įvedimo pusės) ir išlieka tiesioje, vienoje linijoje su jungiklio korpusu. Tiesioginė orientacija suteikia:

Supaprastintą surinkimą – kontaktai įstatomi pagal natūralią laidų kryptį

Mažesnį įtempimą – kontaktai ir laidai korpuso viduje neslenka

Mažesnę įstatymo jėgą – tiesioginis įstatymas reikalauja mažesnės jėgos nei stačiakampės konfigūracijos

Patikima fiksacija – tiesūs kontaktai užtikrina nuolatinę normaliąją jėgą sujungiamiesiems kontaktams

Kontaktų sujungimo fiksacija yra be papildomos fiksavimo sistemos – tai reiškia, kad jungties korpusas neturi papildomų terminalų padėties užtikrinimo (TPA) ar antrinio užrakinimo funkcijų, išskyrus pagrindinę terminalų fiksaciją. Terminalų fiksacija remiasi pačio terminalo užrakinimo spyruokle arba kita funkcija, kuri įsibėga į korpuso angą.

Korpuso savybės – natūralaus spalvos korpusas

Pagrindinė produkto spalva yra natūrali (ne dažyta / bazinė poliamido medžiaga). Natūralus korpusas užtikrina:

Žaliavos sekamumą – lengva nustatyti bazinės polimerinės medžiagos tipą

Be pridėtų pigmentų – sumažina medžiagų sąnaudas

Estetinę neutralumą – tinka taikymams, kai spalvinė koduotė nereikalinga

Paruošta antrinei apdorojimui – prireikus gali būti dažoma arba žymima

Mechaninis tvirtinimas

Užtikrinamas sujungimo tinkamumas (su) – ši svarbi funkcija užtikrina tinkamą orientaciją, kai lizdas sujungiamas su atitinkamu vyriškuoju jungikliu ar kištuku. Sujungimo tinkamumą užtikrinančios funkcijos, tokios kaip poliarizuojančios iškilumos, įpjovos ar nušlifuoti kampai, fiziškai neleidžia:

Atvirkštinio sujungimo – jungiklio įdėjimo atvirkščia kryptimi

Kryžminio sujungimo – sujungimo su nesuderinamu jungiklio tipu

Laidų pažeidimui – apsaugo kontaktus nuo netinkamo išdėstymo sujungimo metu

Jungiklio montavimo tipas yra laidų montavimas (laisvasis kabėjimas) – jungiklis nėra skirtas plokštės ar spausdintinės grandinės plokštės (PCB) montavimui. Vietoj to jis pritvirtinamas prie laidų raištelio galo ir laisvai kabo, įkišamas į atitinkamą fiksuotą jungiklį įrenginyje, plokštėje ar kitame laidų raištelio gale. Tai suteikia maksimalią lankstumą tiesioginėms jungtims.

Terminalo padėties užtikrinimas (TPA), apkrovos nuėmimas ir jungiklio bei orientacinio žymens kodas nenurodyti parametrų lentelėje – konstrukcija remiasi terminalo pagrindine fiksavimo funkcija laikymui, o didelės vibracijos sąlygomis naudotojas gali pridėti išorinį apkrovos nuėmimą, jei to reikia.

Korpuso savybės – poliamido (nilono) medžiaga
Korpusas pagamintas iš poliamido (PA/nilonas), aukštos kokybės inžinerinio termoplastinio polimerinio medžiagų tipo, kuris plačiai naudojamas automobilių ir pramonės jungikliuose. Poliamidas pasižymi:

Geromis mechaninėmis stiprybės ir atsparumo smūgiams savybėmis – atsparus smūgiams, įtrūkimams ir deformacijoms

Puikiu lankstumu – mažiau šlakuotas nei PBT, todėl yra atsparesnis korpuso pažeidimams įstatant terminales ir sujungiant jungiklius

Aukšta šilumos atsparumu – išlaiko mechanines savybes esant maksimaliai darbinėje temperatūroje iki 105 °C

Geromis cheminėmis atsparumo savybėmis – atsparus automobilių skysčiams, įskaitant variklio aliejų, kuršių ir aušinimo skystį

Atspari dilimui – išlaiko matmeninę stabilumą pakartotinai sujungiant kontaktus

Pigus – užtikrina puikią našumą konkurencinga kaina

Natūralios spalvos variantas – leidžia sekti žaliavos kilmę

Konkretus poliamido rūšies (neužpildyto arba modifikuoto) tipas optimizuotas 9,14 mm žingsnio konstrukcijai, užtikrinant pakankamą sienelės storį tarp ertmių stipriam mechaniniam našumui.

Centrinės linijos žingsnis – pramonėje lyderis: 9,14 mm atstumas

Gretimų kontaktų centrinės linijos (žingsnio) atstumas yra išskliaustytai didelis – 9,14 mm (0,359 colio). Tai skirtukas, kuris šį jungtuką skiria nuo standartinių 2,54 mm, 4 mm, 5 mm arba 5,08 mm žingsnio jungtukų.

9,14 mm pločio žingsnio privalumai:

Maksimalus elektrinis atstumas – užtikrina išskliaustytai gerus nuotėkio ir oro tarpų atstumus, kurie yra būtini:

Aukštesnės įtampos taikymui 12 V sistemoje (atsparumas įtampos smūgiams ir laikinoms įtampoms)

Grandinėms, kurioms reikia izoliacijos tarp gretimų kontaktų

Taikymai, kai kyla dėl užterštumo ar drėgmės rūpesčių

Priima labai storesnius laidus – didelis tarpas leidžia lengvai prijungti storesnius laidus (pvz., 8–12 AWG ar storesnius), kuriuos būtų neįmanoma arba sunku prijungti į siauro žingsnio jungiklius

Sumažintas krosstokas – didesnis fizinis atstumas mažina talpinį ir indukcinį sąveikavimą tarp gretimų grandinių

Gerėja šilumos šalinimas – didesnis oro tarpas aplink kiekvieną kontaktą leidžia geriau aušinti aukštos srovės taikymuose

Supaprastinta surinkimo procedūra – daugiau vietos tarp terminalų palengvina patikrinimą, pataisymus ir įdėjimą

Didelės įtampos saugos atsarga – nors nominali įtampa yra 12 V, didelis žingsnis užtikrina saugos atsargą nuo įtampos viršūnių ar sistemos gedimų

9,14 mm žingsnis yra maždaug 3,6 karto platesnis nei standartiniai 2,54 mm signaliniai jungikliai ir beveik dvigubai platesnis nei tipiški 5 mm maitinimo jungikliai. Tai daro RH7065-6.3-21 ypač tinkamą taikymams, kai elektros izoliacija yra svarbesnė nei kompaktiškumas.

Matmenys – kompaktiškas ilgis

Produkto ilgis: 24,2 mm (0,952 colio) – maždaug 0,95 colio

Nepaisant išskliaustinai didelio 9,14 mm kontakto žingsnio, viso jungiklio ilgis yra kompaktiškas – 24,2 mm. Tai pasiekta optimizuojant korpuso projektavimą – 6 pozicijų su 9,14 mm žingsniu teoriškai užimtų apytiksliai 45,7 mm nuo pirmojo kontakto centro iki paskutinio kontakto centro (5 × 9,14 mm = 45,7 mm). Tai, kad bendras produkto ilgis sudaro tik 24,2 mm, rodo, kad jungiklis, tikėtina, naudoja įstrižaininę, kompaktišką arba daugiagretę konfigūraciją, kad pasiektų 9,14 mm efektyvų žingsnį, vienu metu išlaikant trumpesnį bendrą ilgį.

Jungiklio aukštis ir plotis nenurodyti parametrų lentelėje, kas rodo, kad projektavime pirmenybė suteikta ilgiui ir žingsniui – parametrams, kurie yra svarbiausi konkrečiai taikomajai srityje.
