2-6447232-3/7343B-1-10 Καλωδιακή Δέσμη Συναρμολόγησης με 34 Ακροδέκτες Θηλυκού Τύπου, Αυτοκινητικός Συνδετήρας, Υποδοχή Ηλεκτρικού Καλωδίου Αυτοκινήτου

(1) Επισκόπηση

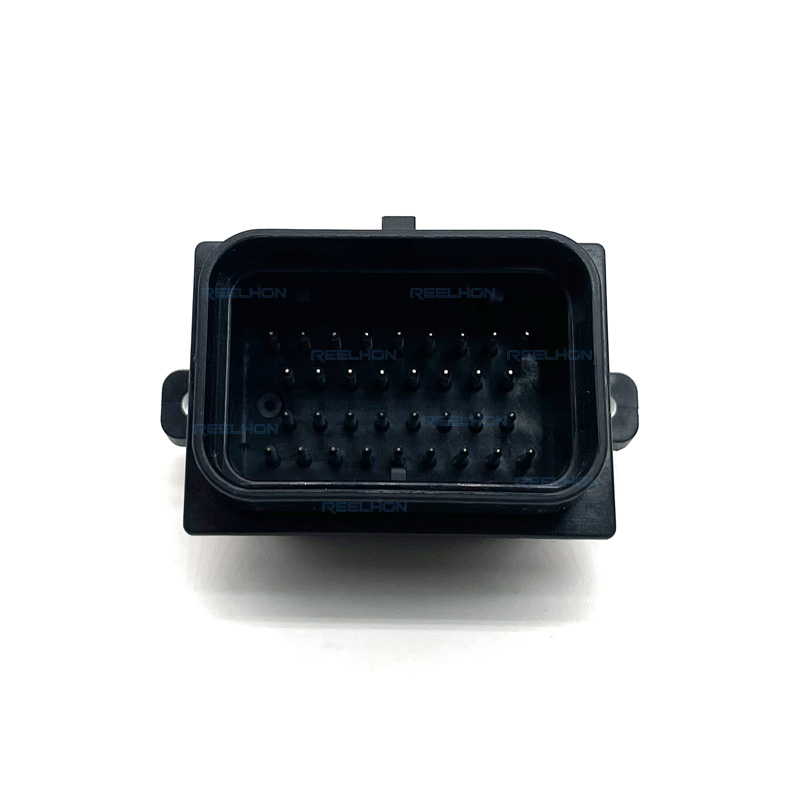

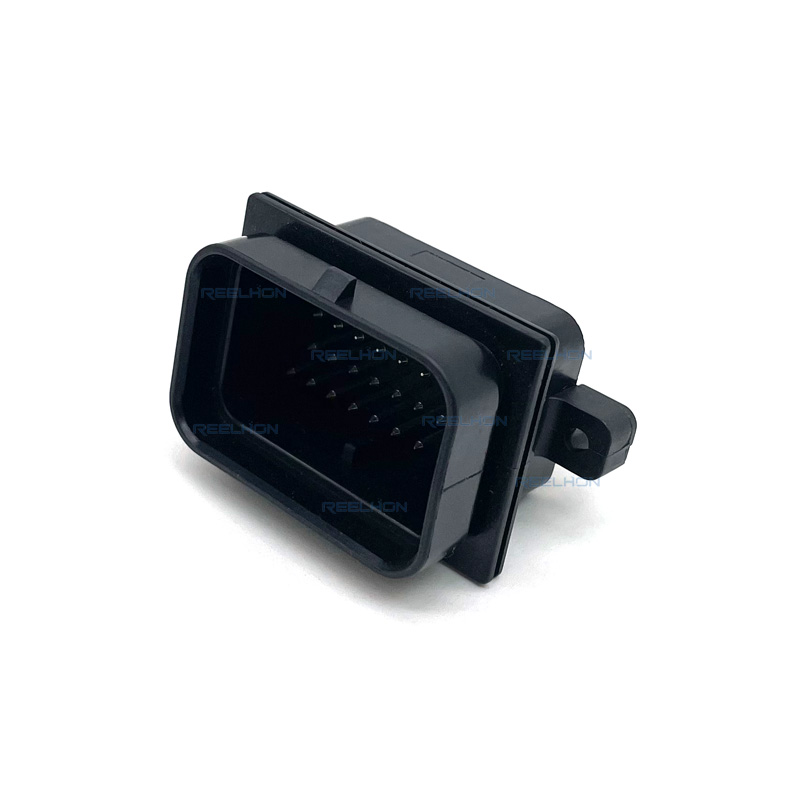

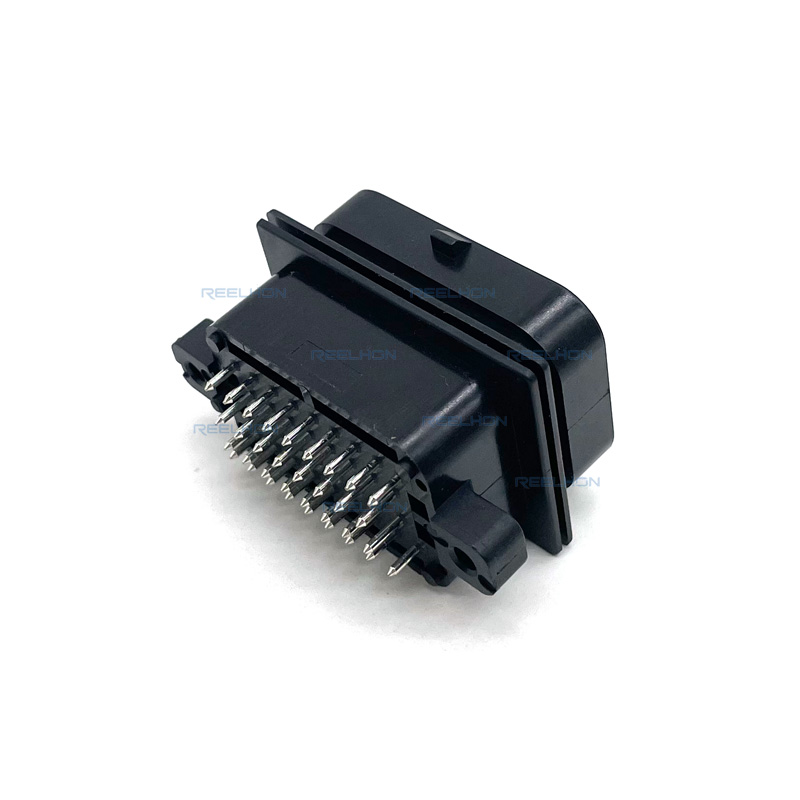

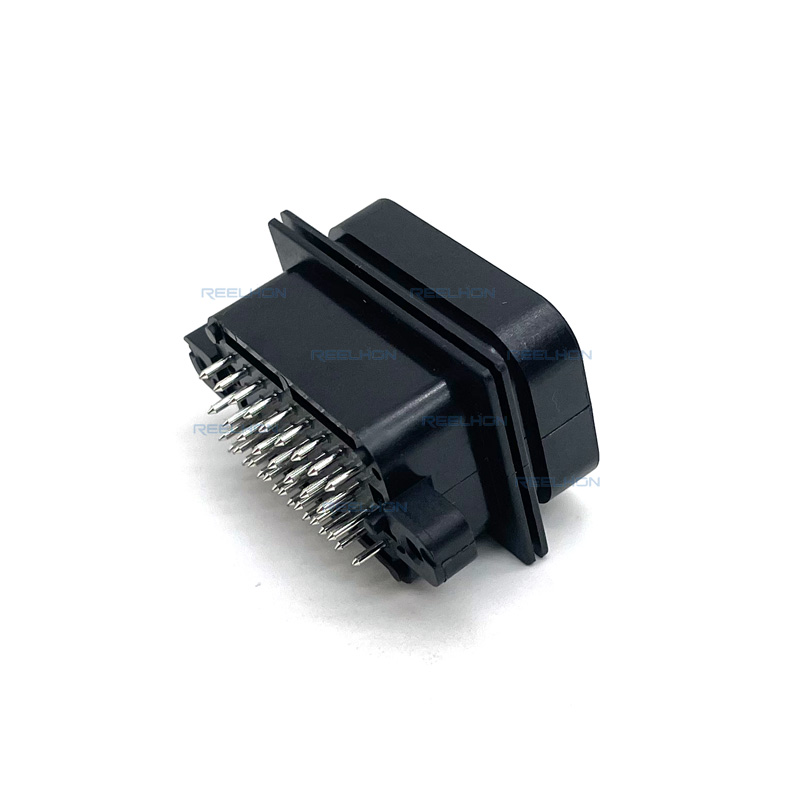

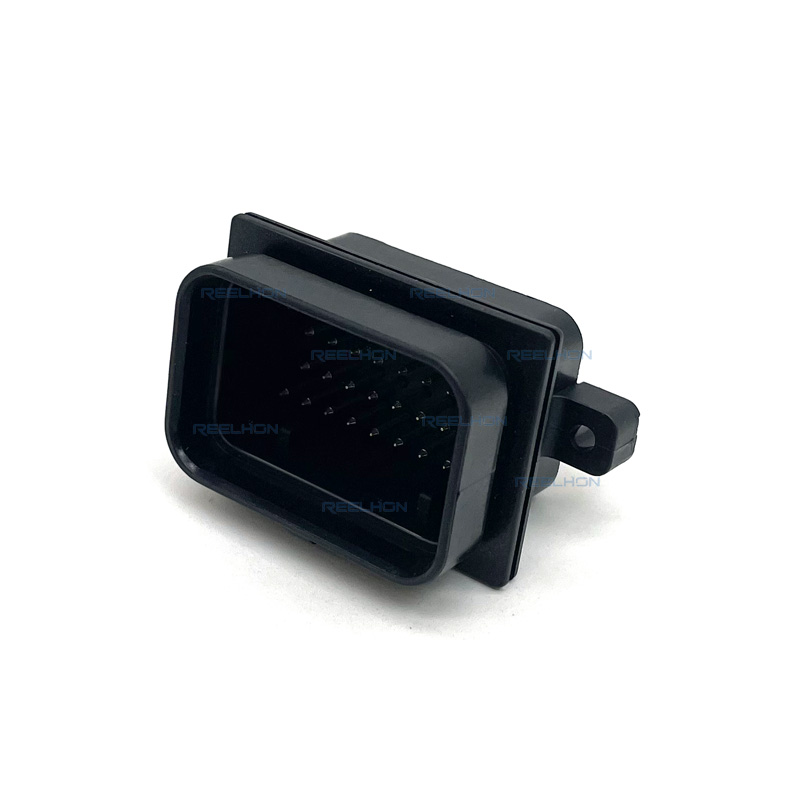

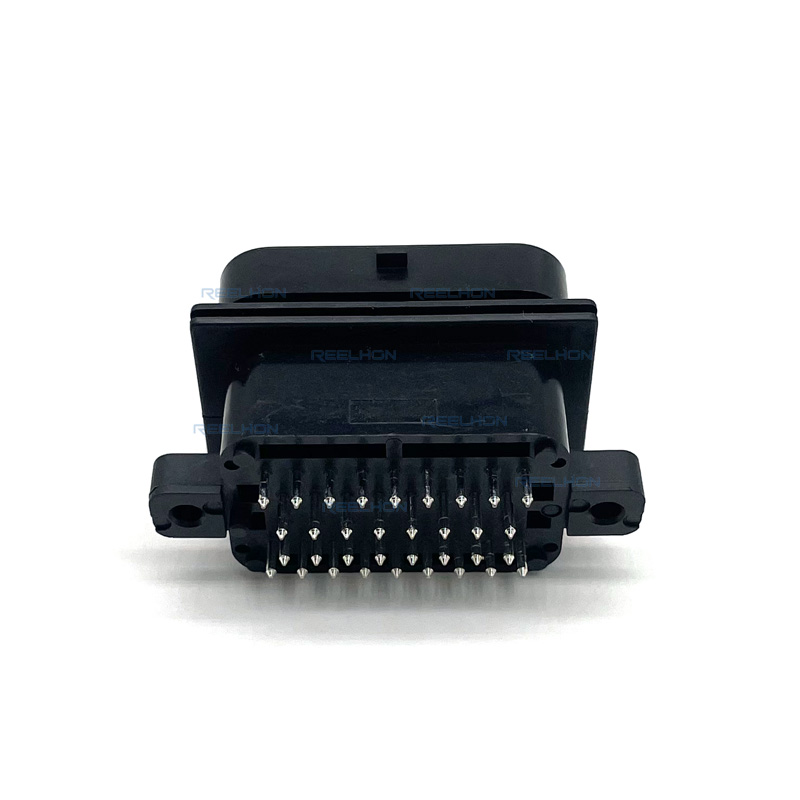

Το 2-6447232-3 είναι μια σφραγισμένη συναρμολόγηση κεφαλής καλωδίου-σε-πλακέτα με 34 θέσεις, από τη σειρά συνδετήρων SUPERSEAL 1,0 mm. Διαθέτει κατακόρυφο προσανατολισμό τοποθέτησης σε πλακέτα κυκλωμάτων (PCB) και 4 σειρές επαφών με βήμα κεντρικής γραμμής 3 mm [0,118 in]. Ο συνδετήρας είναι πλήρως σφραγίσιμος με βαθμονόμηση IPX7, παρέχοντας αντοχή στο νερό για απαιτητικά αυτοκινητοβιομηχανικά και βιομηχανικά περιβάλλοντα. Η κεφαλή προορίζεται για τερματισμό σε πλακέτα κυκλωμάτων μέσω συγκόλλησης διαπερατής οπής (through-hole). Τα ακροδέκτες είναι επιχρυσωμένα (Au), με διάμετρο συνδεόμενου ακροδέκτη 1 mm [0,039 in]. Η ονομαστική ρευματική κατάταξη ανά ακροδέκτη είναι 3 A. Το προϊόν είναι μαύρο και λειτουργεί σε ευρύ εύρος θερμοκρασιών από -40°C έως +125°C.

(2) Βασικά Χαρακτηριστικά και Απαιτήσεις

Χαρακτηριστικά Τύπου Προϊόντος:
Σχήμα συνδετήρα: Ορθογώνιο
Τύπος Κεφαλής: Πλήρως Περικαλυμμένη
Συνδετήρας υβριδικής πλακέτας: Όχι
Τύπος Συνδετήρα: Συναρμολόγηση Συνδετήρα
Σφραγίσιμο: Ναι
Σύστημα συνδετήρα: Καλώδιο-σε-πλακέτα
Ο Συνδετήρας και οι Επαφές Τερματίζονται Σε: Πλακέτα Κυκλωμάτων (PCB)
Χαρακτηριστικά Δομής:
Αριθμός Θέσεων Σήματος: 34
Αριθμός θέσεων: 34
Αριθμός σειρών: 4
Κατεύθυνση στερέωσης στην πλακέτα κυκλωμάτων (PCB): Κατακόρυφη
Ηλεκτρικές Ιδιότητες:
Ονομαστικές τάσεις λειτουργίας: 12 V, 24 V, 42 V, 48 V, 240 V
Μέγιστη τιμή τάσης (VDC): 250 V
Μέγιστη τιμή τάσης (VAC): 250 V
Λειτουργική τάση (VDC): 250 V
Λειτουργική τάση (VAC): 250 V
Χαρακτηριστικά επαφής:
Τύπος ακροδέκτη: Ακίδα
Διάμετρος Συνδετικής Καρφίτσας: 1 mm [0,039 in]
Μέγιστη Ονομαστική Ένταση Ρεύματος Ακροδέκτη: 3 A
Επίστρωση Βάσης Επαφής: Χρυσός (Au)
Χαρακτηριστικά Τερματισμού:
Μέθοδος Τερματισμού σε PCB: Διαπεραστική – Κόλληση
Μηχανική Προσάρτηση:
Συγκέντρωση Τοποθέτησης σε PCB: Παρέχεται
Συναρμολόγηση με ευθυγράμμιση: Παρέχεται
Οπές Τοποθέτησης: Παρέχονται
Στερέωση Τοποθέτησης σε PCB: Δεν παρέχεται
Τύπος στερέωσης σύζευξης: Διεπαφή κλειδώματος
Χαρακτηριστικό στερέωσης πάνελ: Δεν παρέχεται
Τύπος στερέωσης συνδέτη: Στερέωση σε πλακέτα κυκλωμάτων (PCB)
Χαρακτηριστικά του περιβλήματος:
Κεντρική απόσταση (βήμα): 3 mm [0,118 in]
Διαστάσεις:
Μήκος συνδέτη: 46,5 mm [1,83 in]
Ύψος προφίλ πλακέτας κυκλωμάτων (PCB): 24 mm [0,945 in]
Πλάτος συνδέτη: 27,4 mm [1,08 in]
Περιβάλλον:
Μέγιστη θερμοκρασία λειτουργίας: 125°C [257°F]
Εύρος θερμοκρασιών λειτουργίας: -40°C έως +125°C [-40°F έως 257°F]
Εφαρμογή:
Προστασία: Όχι
Εφαρμογή κυκλώματος: Σήμα
Βιομηχανικό πρότυπο:
Βαθμός προστασίας IP: IPX7
Συσκευασία:
Μέθοδος συσκευασίας: Σωλήνας
Ποσότητα συσκευασίας: 14

(3) Προδιαγραφές σύμπιεσης για συμβατά επαφικά στοιχεία υποδοχής

Οι ακόλουθες απαιτήσεις σύμπιεσης ισχύουν για τα επαφικά στοιχεία υποδοχής (π.χ. 3-1447221-3, 3-1447221-4, 2461132-1, 2461132-2, 1-2461132-1, 1-2461132-2) που συνδέονται με αυτήν την κεφαλή.
Εφαρμόσιμα μεγέθη καλωδίων και διαστάσεις σύμπιεσης:
Για επαφικά στοιχεία με μικρό κύλινδρο (καλώδιο 0,5 mm²):
Με καλώδιο AVSS/CAVS (διάμετρος 1,6 – 1,9 mm): πλάτος κυλίνδρου καλωδίου 1,6 ± 0,1 mm, ύψος 0,9 ± 0,05 mm· πλάτος κυλίνδρου μόνωσης μέγιστο 2,3 mm, ύψος μέγιστο 2,2 mm· ελάχιστη εφελκυστική αντοχή 88,2 N (9 kgf)
Με λεπτότοιχο καλώδιο ISO 19642-3 (φ1,4 – 1,7 mm): Πλάτος κυλίνδρου καλωδίου 1,6 ± 0,1 mm, ύψος 0,9 ± 0,05 mm· πλάτος κυλίνδρου μόνωσης μέγιστο 2,1 mm, ύψος μέγιστο 2,0 mm· ελάχιστη εφελκυστική αντοχή 88,2 N (9 kgf)
Για κανονικούς κυλίνδρους επαφής (καλώδια 0,75 – 1,25 mm²):
0,75 mm² (AVSS/AESSX, φ1,6 – 1,9 mm): Πλάτος κυλίνδρου καλωδίου 1,85 ± 0,1 mm, ύψος 1,0 ± 0,05 mm· πλάτος κυλίνδρου μόνωσης μέγιστο 2,3 mm, ύψος μέγιστο 2,2 mm· ελάχιστη εφελκυστική αντοχή 117,6 N (12 kgf)
0,85 mm² (AVSS/CAVS): Πλάτος κυλίνδρου καλωδίου 1,85 ± 0,1 mm, ύψος 1,05 ± 0,05 mm· ελάχιστη εφελκυστική αντοχή 127,4 N (13 kgf)
1,0 mm² (λεπτότοιχο καλώδιο ISO 19642-3, φ1,9 – 2,1 mm): Πλάτος κυλίνδρου καλωδίου 1,85 ± 0,1 mm, ύψος 1,1 ± 0,05 mm· πλάτος κυλίνδρου μόνωσης μέγιστο 2,6 mm, ύψος μέγιστο 2,5 mm· ελάχιστη εφελκυστική αντοχή 147 N (15 kgf)
1,25 mm² (AVSS/CAVS, φ1,9 – 2,2 mm): Πλάτος κυλίνδρου καλωδίου 1,85 ± 0,1 mm, ύψος 1,2 ± 0,05 mm· πλάτος κυλίνδρου μόνωσης μέγιστο 2,6 mm, ύψος μέγιστο 2,5 mm· ελάχιστη εφελκυστική αντοχή 176,4 N (18 kgf)
Απαιτήσεις ποιότητας σύμπλεξης (Σχήμα 2):
Καμπύλωση προς τα επάνω: 3° ή λιγότερο
Κάμψη προς τα κάτω: 3° ή λιγότερο
Στρέψη: 3° ή λιγότερο
Περιστροφή: 6° ή λιγότερο
Ελλειπτικό σχήμα (bellmouth): 0,2 – 0,4 mm
Συρραφή: Κλειστή, χωρίς προεξοχή του εσωτερικού αγώγιμου σύρματος
Μήκος προεξοχής του σύρματος: 0,3 – 0,8 mm
Μήκος προεξοχής της μόνωσης: Πάνω από 0,5 mm, με ορατό το εσωτερικό αγώγιμο σύρμα από την επάνω πλευρά
Απόσταση μεταξύ ακμής (burr) και βάσης: 0 ή περισσότερο
Μήκος ολίσθησης του σύρματος (αναφορά): 3,5 +1 -0 mm
Απαίτηση δοκιμής κάμψης: Το ύψος και το πλάτος της σύμπλεξης (crimping) της μονωτικής θήκης δεν πρέπει να οδηγούν σε απόσυρση από το τμήμα της θήκης ή σε θραύση κατά τη διάρκεια της δοκιμής κάμψης, όπως φαίνεται στο Σχήμα 1.
Αριθμοί εξαρτημάτων εφαρμογής (για αναφορά):
2151241-1: Για επαφές 3-1447221-3, 2461132-1 (Εφαρμογέας Ocean)
2151705-1: Για επαφές 3-1447221-4, 2461132-2 (Εφαρμογέας Ocean)
Επικοινωνήστε με την TE για την παραγγελία εφαρμογέα για 1-2461132-2

(4) Περιβαλλοντική και Ρυθμιστική Συμμόρφωση

Οδηγία RoHS της ΕΕ (2011/65/ΕΚ): Σύμφωνη, συμπεριλαμβανομένης της Αποστολής Οδηγίας 2015/863/ΕΚ.
Οδηγία ELV της ΕΕ 2000/53/ΕΚ: Συμμορφούμενη.
RoHS Κίνας 2 (Διάταγμα MIIT αρ. 32, 2016): Δεν περιέχει καμία από τις περιορισμένες ουσίες σε συγκέντρωση υψηλότερη του ορίου.
Κανονισμός REACH της ΕΕ (ΕΚ) αρ. 1907/2006: Δεν περιέχει ουσίες SVHC REACH. Υποψήφια λίστα ECHA: Φεβρουάριος 2026 (253) δηλωθείσα έναντι Ιουνίου 2023 (235).
Περιεκτικότητα σε αλογόνα: Δεν είναι χαμηλή σε αλογόνα – περιέχει Br ή Cl > 900 ppm.
Ικανότητα διαδικασίας κολλήσεως: Κολλητική κύματος μέχρι 240°C.

(5) Συνδυασμός και Αξεσουάρ

Η υποδοχή 2-6447232-3 συνδέεται με αντίστοιχους υποδοχείς σειράς SUPERSEAL 1,0 mm (δεν καθορίζονται στο παρεχόμενο υλικό). Οι συμβατοί υποδοχείς επαφών για τερματισμό καλωδίων περιλαμβάνουν τους αριθμούς εξαρτημάτων 3-1447221-3, 3-1447221-4, 2461132-1, 2461132-2, 1-2461132-1 και 1-2461132-2, με επικάλυψη χρυσού, αργύρου ή κασσίτερου, όπως αναφέρεται.

(6) Συμπέρασμα

Το 2-6447232-3 είναι ένας κάθετος, σφραγισμένος συνδετήρας καλωδίου-σε-πλακέτα (wire-to-board) με 34 θέσεις και 4 σειρές, για εφαρμογές σήματος. Διαθέτει βήμα 3 mm, ακίδες επιχρυσωμένες με χρυσό (διάμετρος 1 mm) και ονομαστική ρευματική κατάταξη 3 A ανά επαφή. Ο συνδετήρας έχει βαθμονομηθεί για 250 V (AC/DC) και λειτουργεί σε θερμοκρασιακό εύρος από -40°C έως +125°C, με στεγανοποίηση IPX7. Πληροί τις προδιαγραφές RoHS, ELV και REACH (ελεύθερο SVHC), αλλά δεν είναι χαμηλός σε αλογόνα. Η σύνδεση πραγματοποιείται με κατακόρυφη κολλητή εγκατάσταση (through-hole soldering) στην πλακέτα κυκλωμάτων (PCB), ενώ η συσκευασία γίνεται σε σωλήνες των 14 τεμαχίων. Όταν συνδέεται με τους κατάλληλους δέκτες SUPERSEAL 1,0 mm και χρησιμοποιούνται οι συνιστώμενες προδιαγραφές συμπίεσης (διατομές καλωδίου 0,5 mm² έως 1,25 mm², όρια ύψους/πλάτους συμπίεσης, ελάχιστες τιμές εφελκυστικής αντοχής), το σύστημα παρέχει αξιόπιστη μετάδοση σήματος σε απαιτητικά περιβάλλοντα.
