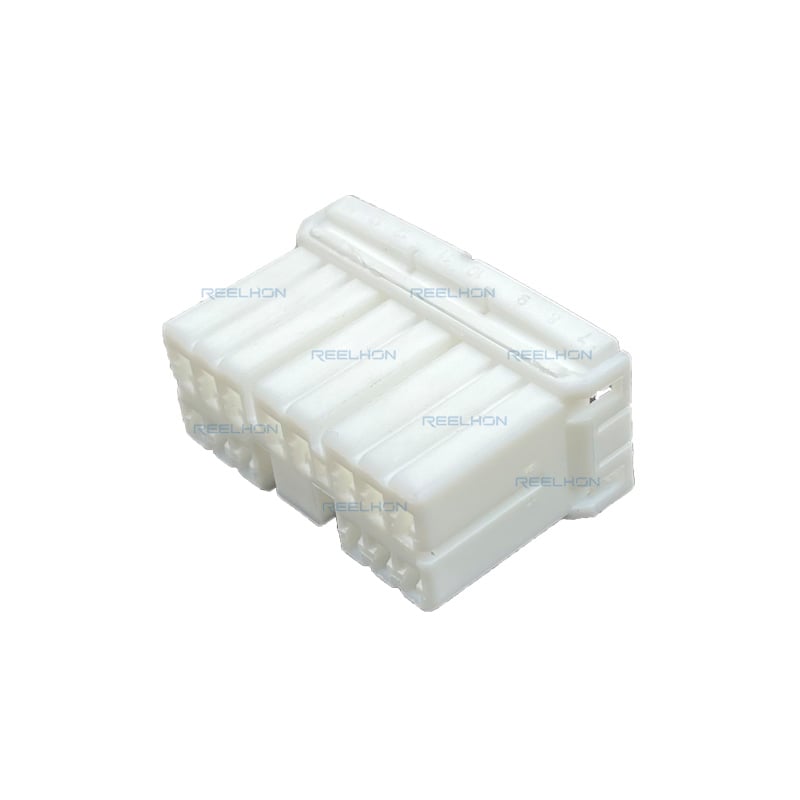

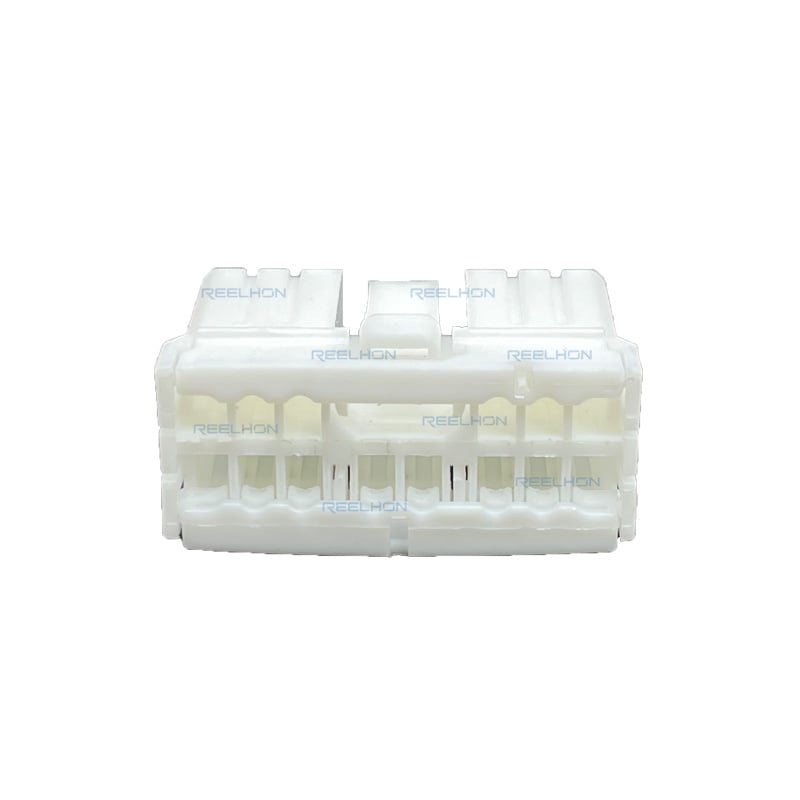

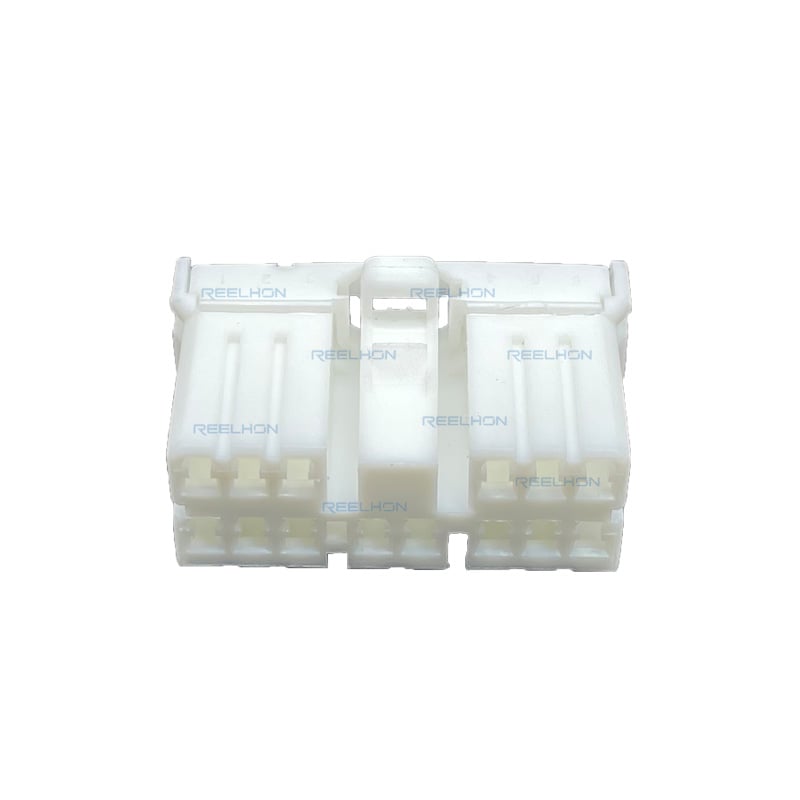

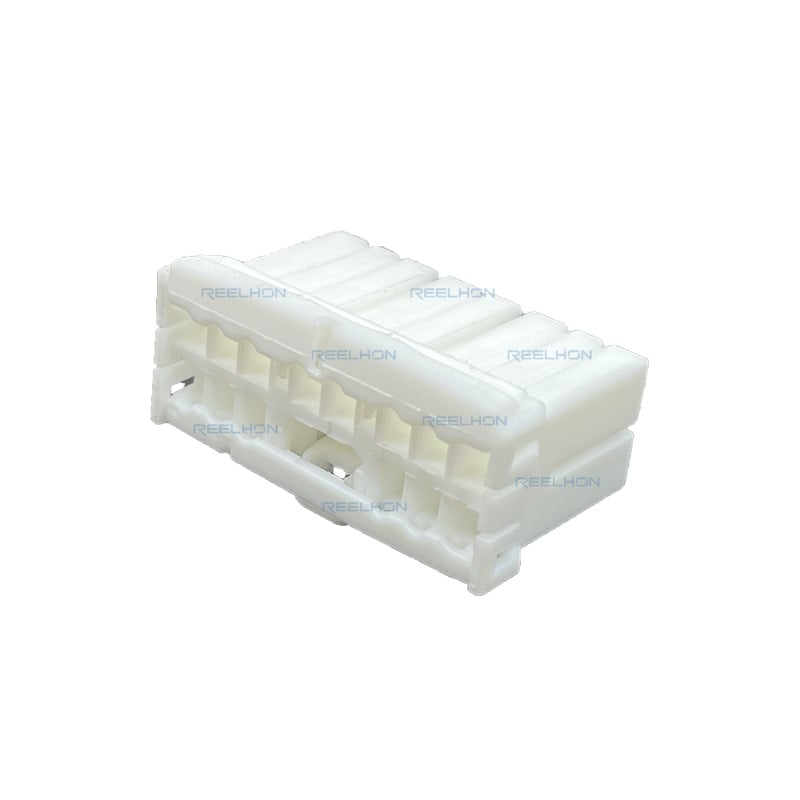

Đầu nối ô tô RH71450C-1.8-21/173852-1, 14 chân, dùng cho đầu nối cái, chống nước đạt chuẩn IP67, lắp trên bảng mạch in (PCB)

Tổng quan về Sản phẩm

RH71450C-1.8-21/173852-1 là một đầu nối ô tô hiệu suất cao, gồm 14 chân, được thiết kế đặc biệt cho các đầu nối cái, có khả năng chống nước đạt chuẩn IP67 và hỗ trợ lắp đặt trên bảng mạch in (PCB). Đầu nối này thuộc danh mục 'Nhựa, 14 lỗ' và đại diện cho một bước tiến đáng kể trong công nghệ kết nối dây–bảng mạch. Dù quý khách đang thiết kế các bộ điều khiển điện tử ô tô (ECU), cảm biến công nghiệp, thiết bị hàng hải hay hệ thống chiếu sáng ngoài trời, đầu nối này đều đảm bảo hiệu suất kín nước đáng tin cậy, độ giữ tiếp xúc chắc chắn và dễ dàng lắp ráp.

Bảo vệ chống nước – Đạt chuẩn IP67

Một trong những tính năng nổi bật của đầu nối này là xếp hạng bảo vệ xâm nhập IP67. Điều này có nghĩa là đầu nối hoàn toàn kín bụi (6) và có thể chịu được việc ngâm chìm trong nước ở độ sâu tối đa 1 mét trong 30 phút (7). Xếp hạng IP67 khiến đầu nối này trở nên lý tưởng cho các ứng dụng tiếp xúc với mưa, rửa tráng, bắn tung tóe, ngưng tụ hoặc ngâm chìm tạm thời. Các trường hợp sử dụng phổ biến bao gồm khoang động cơ ô tô, mô-đun cửa, đèn ngoại thất, cụm pin xe điện (EV), tủ điều khiển công nghiệp và thiết bị viễn thông ngoài trời. Việc niêm phong chống thấm nước được thực hiện nhờ các gioăng silicon tích hợp, ngăn chặn độ ẩm và các chất gây nhiễm xâm nhập vào các đầu cực.

cấu hình 14 chân với bước chân 2,5 mm

Đầu nối có 14 vị trí được bố trí với các tiếp điểm cách nhau 2,5 mm theo đường tâm. Khoảng cách bước nhỏ này cho phép mật độ mạch cao trên bảng mạch in (PCB), tiết kiệm không gian quý báu trên bo mạch mà vẫn đảm bảo khoảng cách rò rỉ và khoảng cách cách điện phù hợp cho tín hiệu ô tô 12 V và các mạch công suất thấp. Bố trí nhỏ gọn gồm 14 chân rất thích hợp cho các ứng dụng yêu cầu nhiều kết nối tín hiệu trong diện tích lắp đặt hạn chế, chẳng hạn như giao diện cảm biến, điều khiển cơ cấu chấp hành và các bus truyền thông.

Tương thích với đầu nối – 621-1.5B

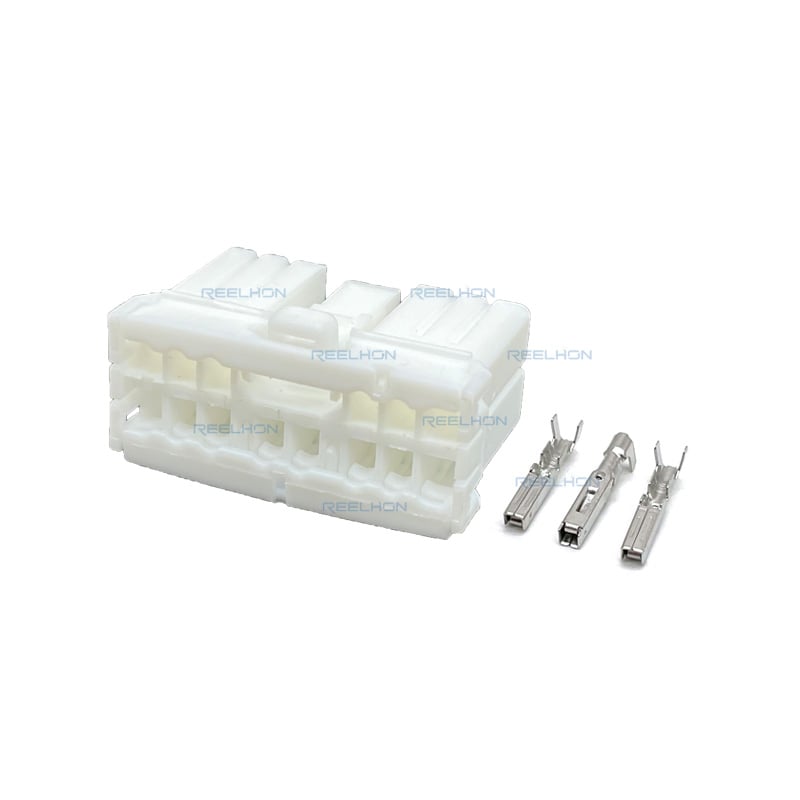

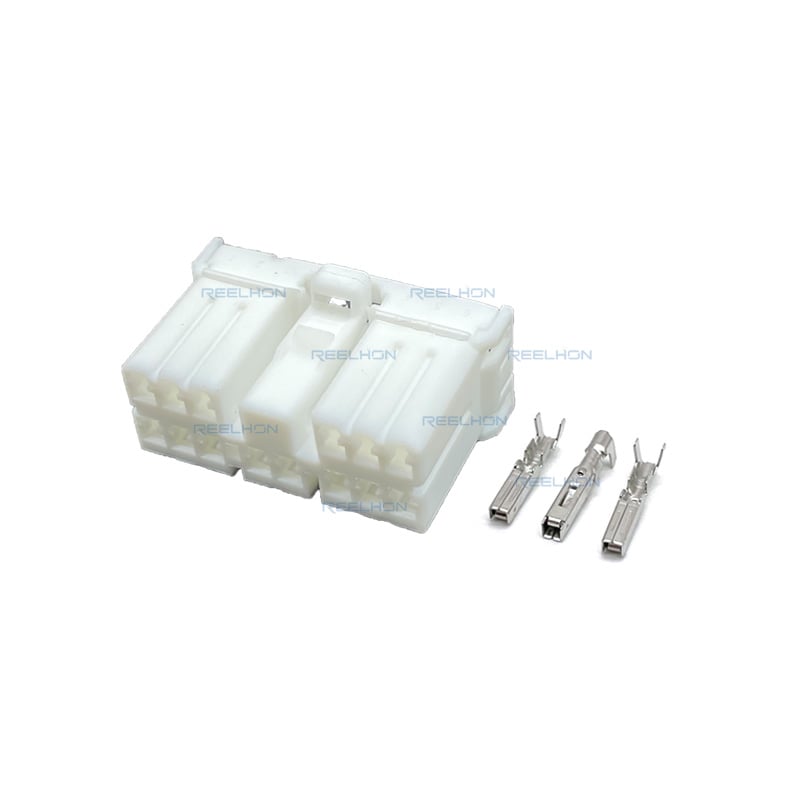

Đầu nối này được thiết kế để hoạt động cùng các đầu nối cái 621-1.5B. Các đầu nối cái này có kích thước tiếp điểm 1,5 mm, đảm bảo tính dẫn điện ổn định và khả năng giữ cơ học đáng tin cậy. Các đầu nối được đưa vào vỏ đầu nối cắm, nơi chúng được cố định bằng cơ chế khóa kép. Việc sử dụng đúng các đầu nối 621-1.5B được khuyến nghị sẽ đảm bảo độ vừa khít phù hợp, lực cắm thích hợp và độ bền lâu dài.

Thiết kế điểm tiếp xúc được bảo vệ

Điểm tiếp xúc của mỗi tiếp điểm trong đầu nối được thiết kế để được bảo vệ. Điều này có nghĩa là giao diện điện quan trọng được che chắn nhằm tránh hư hại cơ học trong quá trình xử lý, lắp ráp và ghép nối. Các tiếp điểm được bảo vệ giúp giảm nguy cơ các chốt bị cong hoặc biến dạng, vốn có thể dẫn đến hiện tượng mất kết nối gián đoạn hoặc hỏng mạch hoàn toàn. Tính năng này đặc biệt có giá trị trong các môi trường sản xuất hàng loạt, nơi các đầu nối được xử lý bởi thiết bị tự động hoặc dây chuyền lắp ráp thủ công.

Xây dựng và vật liệu

Vỏ đầu nối được sản xuất từ vật liệu nhựa chất lượng cao, mang lại độ ổn định kích thước tuyệt vời, khả năng chống cháy và khả năng chịu đựng các chất lỏng ô tô như dầu, mỡ và dung môi nhẹ. Vỏ nhựa vừa nhẹ nhưng vẫn bền bỉ, có khả năng chịu được rung động và yêu cầu về nhiệt độ trong môi trường ô tô. Các gioăng tích hợp thường được làm bằng cao su silicone, vẫn giữ được độ linh hoạt trong toàn bộ dải nhiệt độ hoạt động.

Phạm vi nhiệt độ hoạt động

Mẫu RH71450C-1.8-21 được thiết kế để hoạt động ổn định và đáng tin cậy trong dải nhiệt độ rộng. Dựa trên vật liệu đầu nối và vỏ bọc, đầu nối này thường hỗ trợ dải nhiệt độ từ -40°C đến 105°C hoặc cao hơn, do đó phù hợp cho các ứng dụng đặt dưới nắp ca-pô và ngoài trời. Lớp đệm kín IP67 duy trì hiệu quả của nó trong toàn bộ dải nhiệt độ này, đảm bảo khả năng chống nước nhất quán.

Ứng dụng

Đầu nối này lý tưởng cho:
Các bộ điều khiển điện tử ô tô (ECU)
Các mô-đun điều khiển động cơ
Các bộ điều khiển hộp số
Điện tử mô-đun cửa
Đèn ngoại thất (đèn pha, đèn hậu, đèn sương mù)
Các hệ thống quản lý pin xe điện (BMS)
Cảm biến và cơ cấu chấp hành công nghiệp
Điện tử hàng hải
Đèn LED ngoài trời
Bảng điều khiển HVAC
Robot và thiết bị tự động hóa
