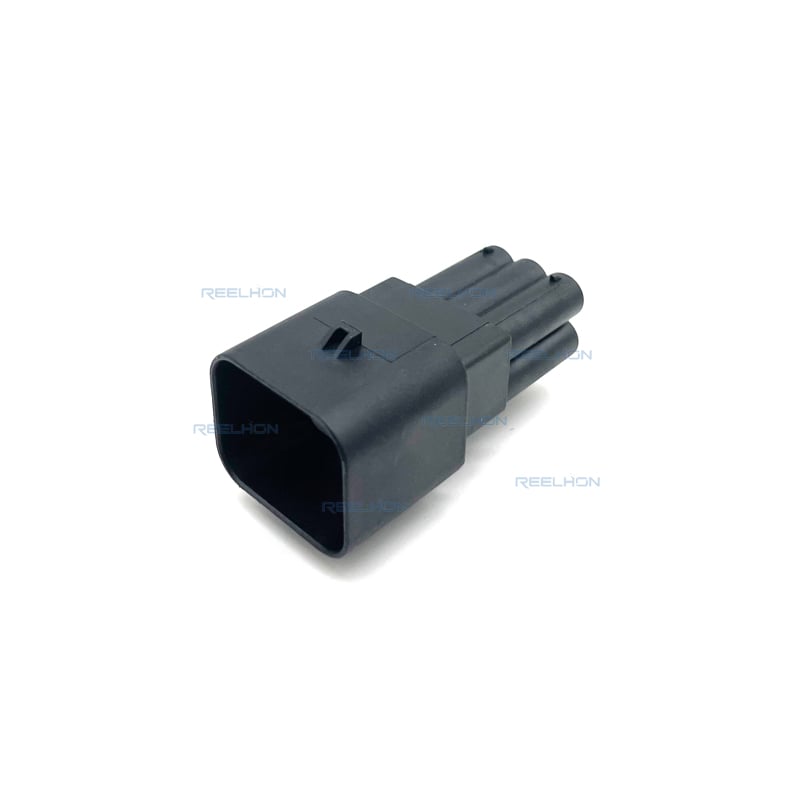

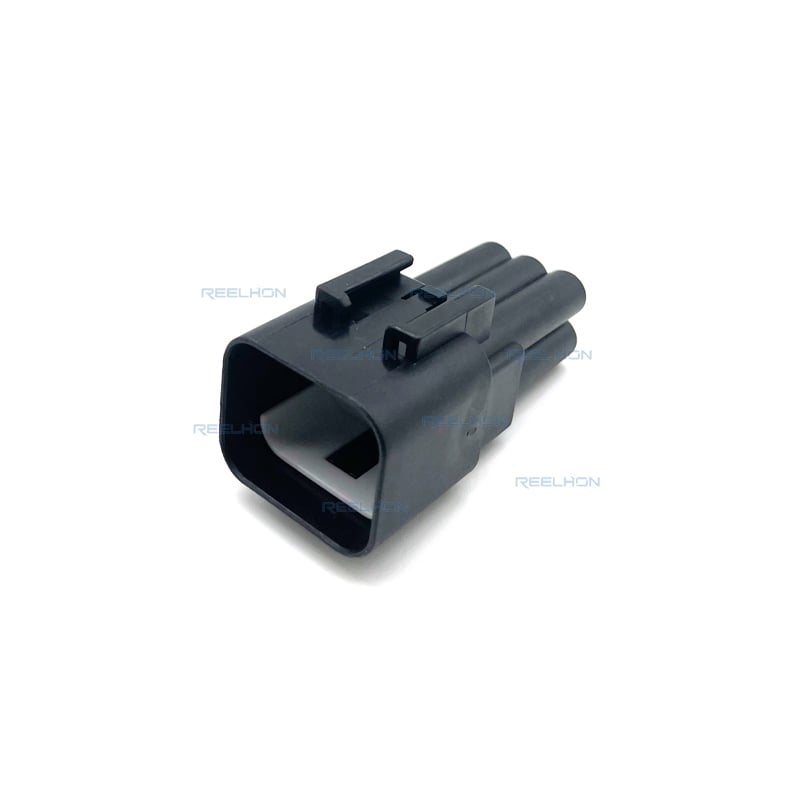

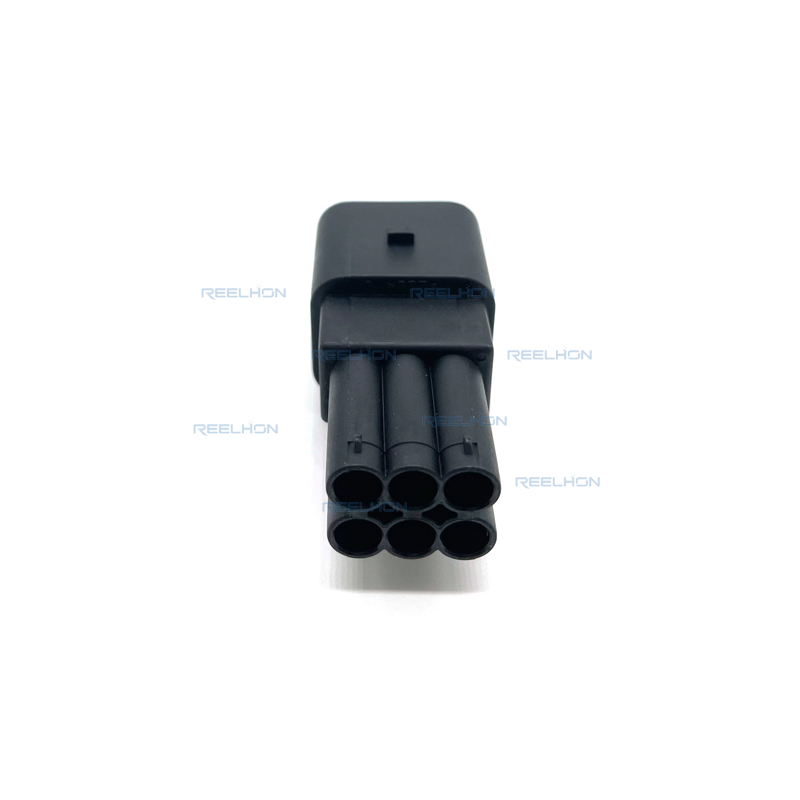

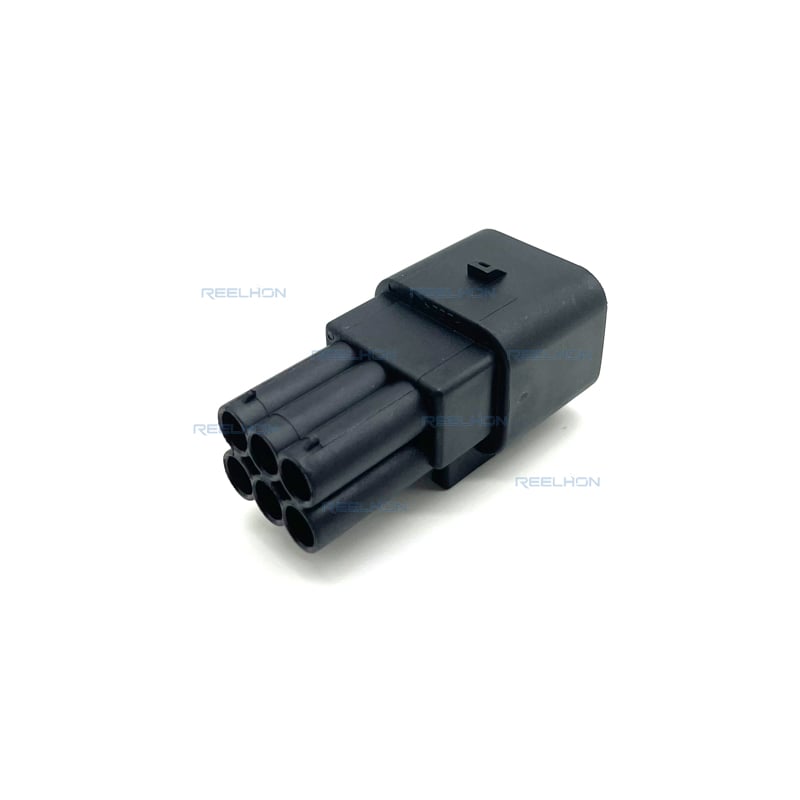

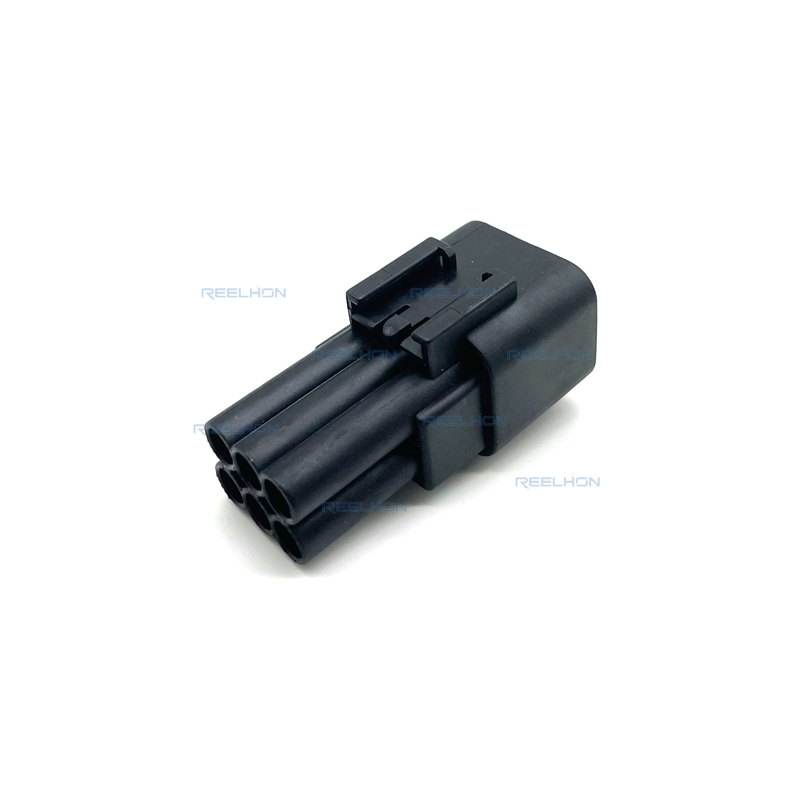

RH70616C-2.8-11/936294-2, 12 V, 6 vị trí, Vỏ nối ô tô cho đầu nối đực

Mô tả chi tiết sản phẩm :

Sản phẩm này là một vỏ bọc ô tô 6 vị trí, được thiết kế đặc biệt dành cho đầu nối đực. Sản phẩm hoạt động ở điện áp định mức 12 V. Vỏ bọc có khả năng bịt kín, giúp bảo vệ khỏi các tác nhân gây ô nhiễm môi trường như độ ẩm và bụi. Dải nhiệt độ làm việc từ -40 °C đến 120 °C (-40 °F đến 248 °F), phù hợp cho nhiều môi trường ô tô khác nhau.

Đặc điểm loại sản phẩm :

Đầu nối có hình dạng chữ nhật. Đây không phải là đầu nối hỗn hợp hoặc lai. Loại đầu nối và vỏ bọc là vỏ bọc cho các cực đực. Tính năng có thể bịt kín được xác nhận là có. Tính năng khóa chính là thiết kế thân sạch. Hệ thống đầu nối là loại dây-nối-dây. Ngoài ra, đầu nối và tiếp điểm được nối với dây và cáp.

Đặc tính điện :

Kiến trúc điện áp định mức cho ứng dụng trên xe là 12 vôn.

Đặc điểm thân xe :

Góc thoát cáp cố định ở 180 độ. Màu sắc sản phẩm chính là màu đen.

Đặc điểm tiếp xúc :

Loại tiếp điểm là dạng thanh dẹt (tab). Kích thước tiếp điểm là 2,8 mm. Chiều rộng thanh dẹt (tab) khi ghép nối là 2,8 mm (0,11 inch). Bảng thông số kỹ thuật không nêu giá trị dòng điện tối đa.

Gắn Cơ Khí :

Có tích hợp chức năng căn chỉnh khi ghép nối. Loại căn chỉnh khi ghép nối là phân cực (polarization). Không có chức năng đảm bảo vị trí tiếp điểm (terminal position assurance). Không có chức năng giảm tải cơ học (strain relief). Kiểu lắp đặt đầu nối là kiểu lắp trên cáp, còn được gọi là kiểu treo tự do.

Tính năng của vỏ bọc :

Vật liệu vỏ bọc là Polybutylene Terephthalate (PBT). Khoảng cách bước tâm là 5,6 mm (0,22 inch).

Kích thước :

Chiều cao của đầu nối là 23,1 mm (0,91 inch). Chiều dài sản phẩm là 23,6 mm (0,929 inch). Chiều rộng sản phẩm là 48,9 mm (1,92 inch). Khoảng cách giữa hai hàng là 6,8 mm (0,268 inch).

Điều kiện sử dụng :

Dải nhiệt độ hoạt động là từ -40 °C đến 120 °C (-40 °F đến 248 °F). Nhiệt độ hoạt động tối đa là 120 °C (248 °F).

Hướng dẫn Ứng dụng :

Vỏ bọc này được thiết kế cho các hệ thống dây điện ô tô yêu cầu kết nối nam đáng tin cậy và có khả năng bịt kín. Điện áp định mức 12 V giúp sản phẩm tương thích với các hệ thống điện xe tiêu chuẩn. Cổng ra cáp góc 180 độ cho phép đi dây đơn giản trong các cụm dây điện. Tính năng phân cực ngăn ngừa việc kết nối sai bằng cách đảm bảo hướng lắp đặt chính xác. Vật liệu PBT mang lại độ bền cơ học và ổn định nhiệt trong toàn bộ dải nhiệt độ hoạt động đã nêu. Thiết kế khóa thân vỏ sạch sẽ đảm bảo cố định đầu nối một cách chắc chắn mà không cần cấu trúc bên trong phức tạp.

Tuân thủ và tiêu chuẩn :

Các thông số kỹ thuật của sản phẩm phù hợp với các tiêu chuẩn phổ biến về đầu nối điện ô tô. Dải nhiệt độ từ -40 °C đến 120 °C đáp ứng yêu cầu sử dụng trong khoang động cơ, phía dưới gầm xe và các môi trường khắc nghiệt khác. Kích thước tiếp điểm 2,8 mm là một kích thước tiêu chuẩn trong nhiều hệ thống đầu nối ô tô. Thiết kế thân đầu nối gọn nhẹ đảm bảo hiệu suất đáng tin cậy trong các ứng dụng có không gian hạn chế.
