776533-3, жгут проводов с гнездовым разъемом на 12 контактов, автомобильный разъем, гнездо для электропроводки автомобиля

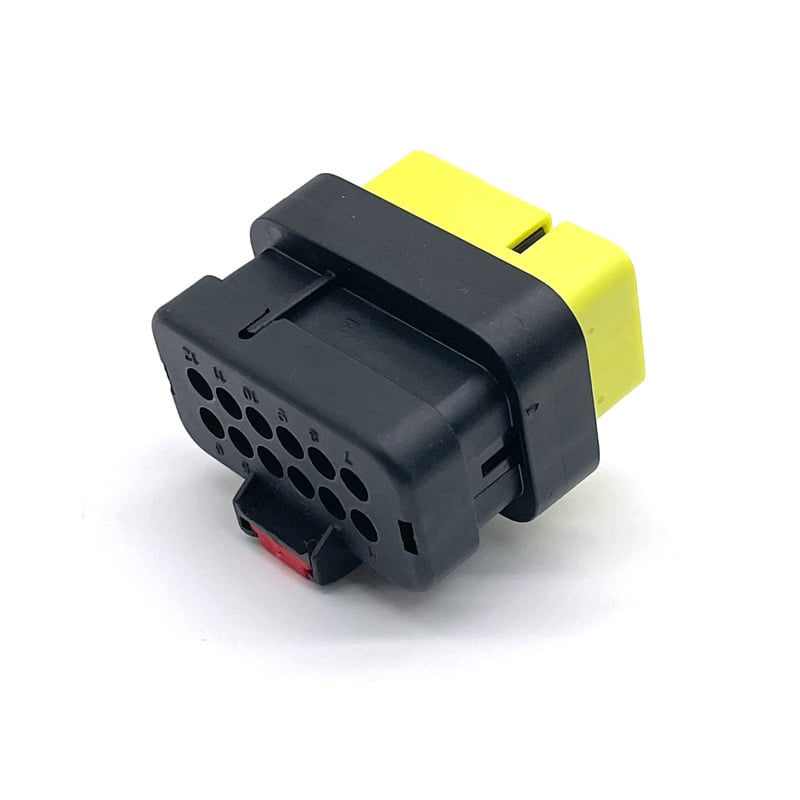

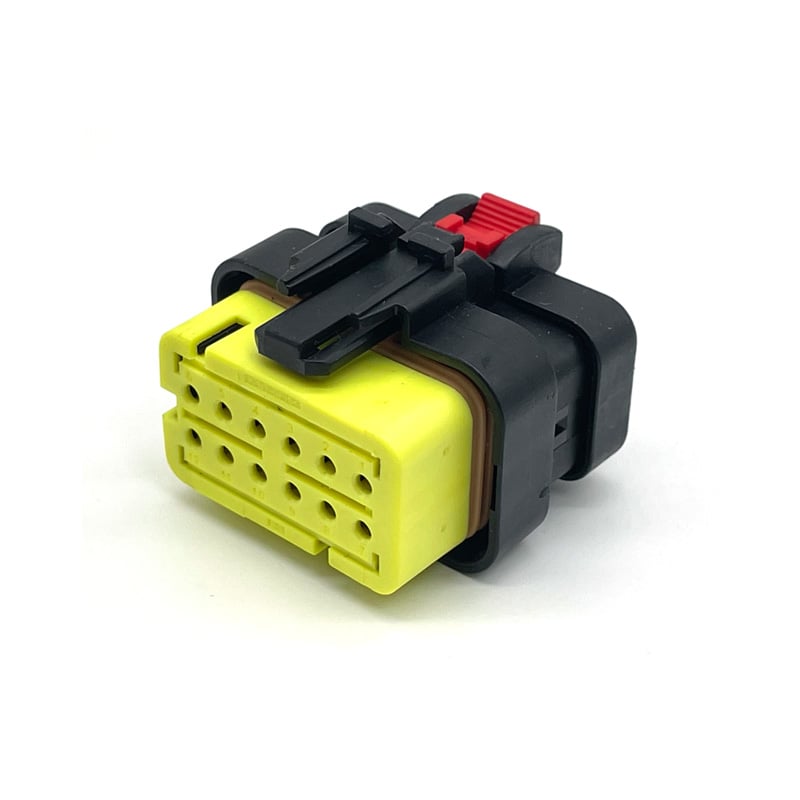

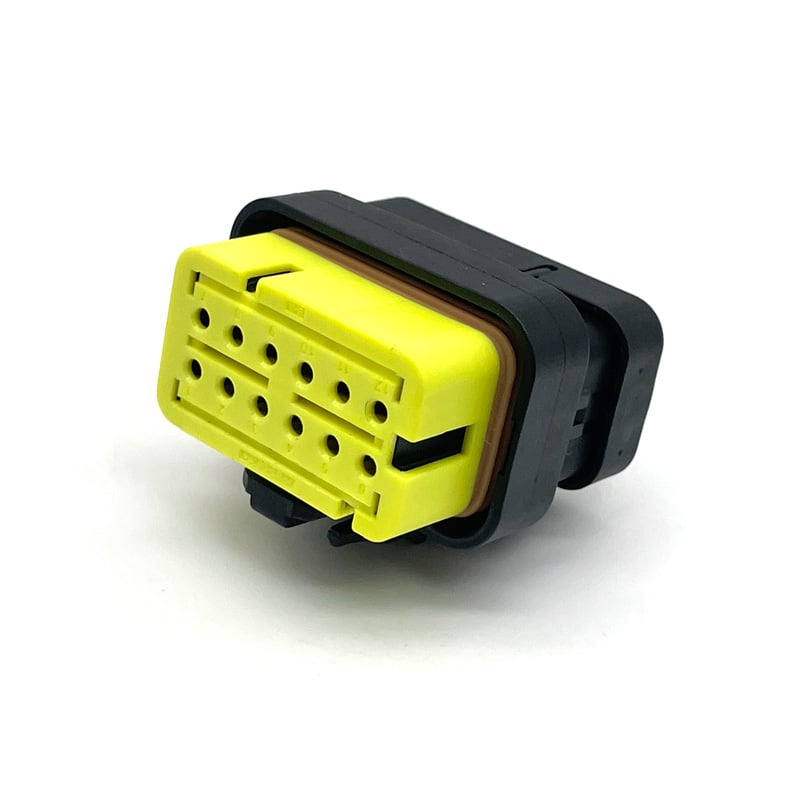

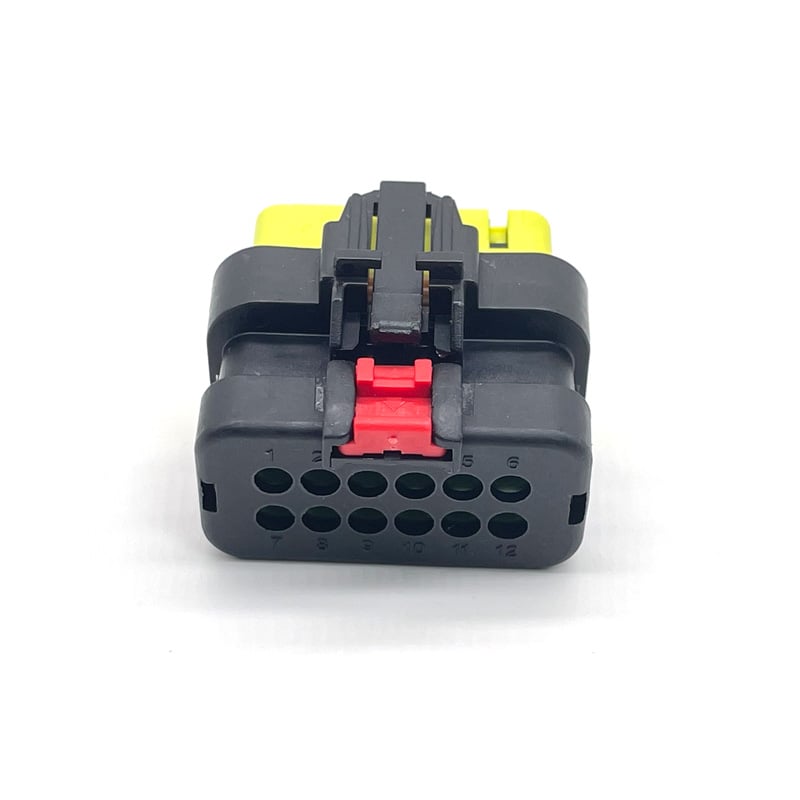

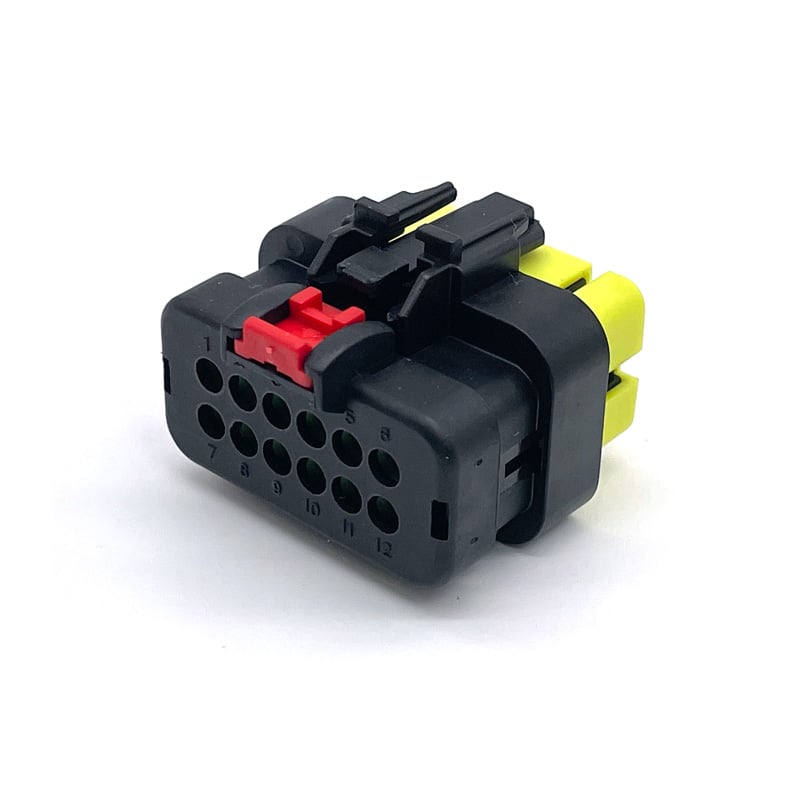

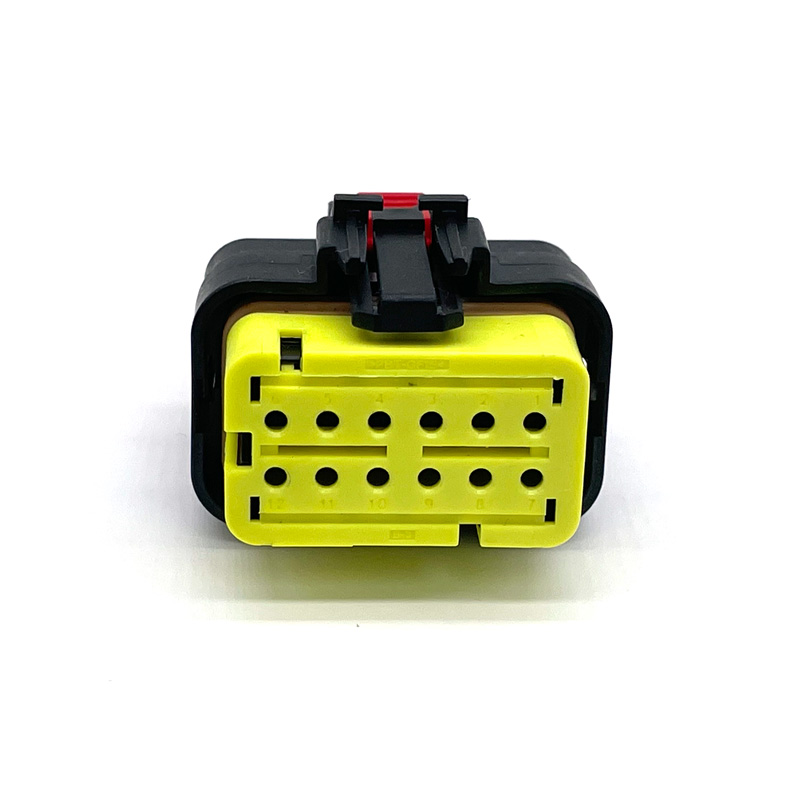

Соединительный разъем TE Connectivity 776533-3 — это 12-контактная 2-рядная уплотняемая вилка из системы разъемов AMPSEAL 16. Данный разъем предназначен для соединений «провод-провод» и имеет механическое сочленение с контактной системой без защелок (lance-less). Корпус выполнен из черного термопластика, наполненного стекловолокном. Разъем совместим с тяжелыми штампованными и формованными (HDSF) гнездовыми (розеточными) контактами размера 16. Номинальное напряжение разъема составляет 12 В, 24 В, 48 В и 240 В; рабочий температурный диапазон — от −40 °C до +125 °C. Расстояние между центрами контактов (шаг) составляет 4,5 мм [0,177 дюйма]. Разъем полностью уплотняемый: защита от влаги обеспечивается уплотнениями на проводах и периферийным уплотнением в зоне сочленения. Степень защиты IP67 делает его пригодным для эксплуатации в суровых автомобильных и промышленных условиях, где возможны воздействия воды, пыли и других загрязнений. Семейство AMPSEAL 16 включает вилочные сборки, колпачковые сборки и HDSF-контакты размера 16. Корпусные сборки доступны в исполнениях на 2–12 контактов. Модель 776533-3 представляет собой 12-контактную вилочную сборку, которая сочленяется с соответствующей колпачковой сборкой (с установленными штыревыми контактами) или с печатной платой, оснащенной разъемом-штырем (header). Система разъемов предназначена для соединений «провод-провод» и «провод-устройство».

Особенности товара

Сборка разъема включает герметичную систему соединения с уплотнениями для проводов (доступны варианты стандартного и уменьшенного диаметра) и периферийным уплотнением, которое сжимается при сочленении, обеспечивая степень защиты от пыли и влаги IP67. Система контактов без защелок (lance-less) фиксирует контакты без традиционных защелок, снижая риск повреждения при сборке и повышая надежность удержания контактов. Функция контроля положения выводов (Terminal Position Assurance, TPA) блокирует контакты в корпусе после их вставки; перед вставкой контактов TPA должна находиться в предварительно подготовленном (разблокированном) положении, а затем — перемещаться в полностью заблокированное положение для надежной фиксации контактов, что предотвращает их случайное выталкивание из корпуса. В сборку штекерного разъема интегрирована функция контроля положения разъема (Connector Position Assurance, CPA). Она действует как вторичный механизм блокировки, предотвращающий непреднамеренное нажатие на защелку разъема и обеспечивающий сохранение сочленения при вибрации и ударных нагрузках. CPA поставляется в предварительно подготовленном положении и должна быть полностью задвинута в рабочее положение после сочленения разъемов. Разъем доступен с различными конфигурациями ключевого кодирования (цветовое и механическое); изделие 776533-3 имеет код C, что исключает возможность ошибочного сочленения с колпачковыми сборками, имеющими иные коды ключевого кодирования. Для любых гнезд, не занятых контактами, может быть установлен уплотняющий заглушечный элемент (артикул 776363-1, подходит как для уплотнений проводов стандартного, так и уменьшенного диаметра), чтобы сохранить требуемую степень защиты от внешней среды.

Материалы и строительство

Корпус разъёма выполнен из термопласта, наполненного стекловолокном, что обеспечивает высокую механическую прочность и размерную стабильность в пределах всего температурного диапазона. Уплотнения проводов и периферийное уплотнение изготовлены методом литья под давлением из силиконовой резины, обеспечивая превосходную гибкость, стойкость к остаточной деформации при сжатии и химическую совместимость. Контакты гнезда HDSF размера 16 выполнены из медного сплава и доступны с золотым или никелевым покрытием. Хотя контакты HDSF размера 16 допускают использование проводов сечением от 14 до 20 AWG и диаметром изоляции от 1,27 мм до 3,94 мм, рекомендуется использовать данный продукт с проводами, диаметр изоляции которых соответствует выбранному уплотнению для проводов (стандартное уплотнение для проводов с диаметром изоляции Ø 2,18–3,67 мм, обычно 14–18 AWG; уплотнение уменьшенного диаметра для проводов с диаметром изоляции Ø 1,30–2,54 мм, обычно 18–20 AWG). Чёрный цвет корпуса указывает на конкретный код ключевого замка (код C).

Уплотнение и защита от внешних воздействий

Система разъемов AMPSEAL 16 обеспечивает защиту от влаги двумя способами: уплотнениями проводов, которые герметизируют каждый вход провода по отдельности, и периферийным уплотнением, герметизирующим соединительный интерфейс между вилкой и колпачком. Для вилки 776533-3 уплотнения проводов интегрированы в заднюю часть корпуса. При введении контакта с обжатым проводом изоляция провода проходит через уплотнение провода, создавая надежный барьер против жидкостей и пыли. Неиспользуемые гнезда закрываются специальными заглушками для герметизации. Совокупность этих особенностей позволяет разъему соответствовать требованиям степени защиты IP67, то есть он является пыленепроницаемым и способен выдерживать кратковременное погружение в воду.

Обеспечение правильного положения контактных элементов (TPA) и обеспечение правильного положения разъема (CPA)

TPA — это жесткий пластиковый компонент, который вставляется в корпус разъёма после установки всех контактов. В предварительно установленном (разблокированном) положении между крышкой уплотнения и TPA имеется зазор. Контакты вставляются прямо в гнёзда, проходя сквозь уплотнение провода до тех пор, пока слышимый и осязаемый щелчок не подтвердит зацепление фиксирующего пальца контакта за упором фиксации контакта. После установки всех контактов TPA сдвигается в полностью заблокированное положение. Для корпуса разъёма блокировка TPA осуществляется путём удержания задней части корпуса и сдвига TPA к задней части до защёлкивания. Это действие заставляет пальцы TPA захватить контакты сзади, обеспечивая вторичную фиксацию и повышая силу удержания контактов. CPA поставляется изначально в предварительно установленном положении (см. рисунок 2 технического описания). После соединения разъёма и колпачка и полного защёлкивания основной защёлки (слышен щелчок) CPA сдвигается вперёд до тех пор, пока он не окажется под опорной площадкой основной защёлки. В полностью зафиксированном положении CPA препятствует нажатию защёлки, предотвращая тем самым случайное разъединение. Для разъединения CPA сначала необходимо сдвинуть назад, чтобы открыть конец защёлки, после чего следует нажать на опорную площадку защёлки, одновременно разводя корпуса в стороны.

Система контактов и сечение провода

Разъём 776533-3 принимает контактные гнёзда типа HDSF размера 16. Эти контакты предназначены для проводов сечением от 14 AWG до 20 AWG. Конкретные артикулы контактов в предоставленных материалах не указаны, однако они охвачены технической спецификацией применения 114-13045. Для обеспечения надлежащей герметизации диаметр изоляции провода должен соответствовать выбранному варианту уплотнения провода (SDWS или RDWS). Контакты обжимаются (процедуры оконцевания см. в технической спецификации применения 114-13045). После обжима каждый контакт вручную устанавливается в соответствующую полость корпуса разъёма. Проверка фиксации осуществляется путём приложения к каждому проводу растягивающего усилия в диапазоне от 4,5 до 8,9 Н [от 1 до 2 фунт-сила], чтобы подтвердить надёжную фиксацию контакта.

Обзор процедуры сборки

Процедура сборки разъёма 776533-3 соответствует общим инструкциям по монтажу разъёмов AMPSEAL 16. Сначала убедитесь, что фиксатор TPA находится в предварительно установленном (разблокированном) положении. Затем совместите обжатый гнездовой контакт с требуемой полостью и вставьте его прямо до щелчка. После установки всех контактов зафиксируйте TPA в полностью заблокированном положении. Потяните каждый провод для проверки надёжности фиксации. Установите уплотняющие заглушки в любые незадействованные полости. В завершение соедините вилку с соответствующей розеткой или печатной платой (PCB header) до щелчка основного замка, после чего зафиксируйте CPA в заблокированном положении (под опорной площадкой замка). Для разъединения необходимо сдвинуть CPA назад, нажать на замок и развести части в стороны. Для извлечения контактов или снятия TPA требуется специальный инструмент для извлечения контактов/TPA (артикул 776441-1), как описано в технической спецификации.

Ожидания по результатам

Система разъемов AMPSEAL 16 разработана для выполнения строгих требований к эксплуатационным характеристикам в автомобильной промышленности. Хотя конкретные числовые пределы в предоставленной спецификации не указаны, система сертифицирована по показателям механической прочности при соединении, удержания контактов, устойчивости к вибрации, термоудару и воздействию жидкостей. Степень защиты IP67 подтверждает защиту от проникновения воды. Рабочий температурный диапазон от −40 °C до 125 °C обеспечивает применение в моторном отсеке и на открытых участках. Корпус из стеклонаполненного ПБТ соответствует классу воспламеняемости UL 94HB.

Соблюдение нормативных требований

На основании предоставленной информации продукт соответствует директиве ЕС RoHS (2011/65/ЕС), включая делегированную директиву 2015/863/ЕС, а также директиве ЕС об утилизации автомобилей (ELV) 2000/53/ЕС. Согласно китайской директиве RoHS 2, содержание запрещённых веществ не превышает установленных предельных значений. Что касается регламента ЕС REACH (ЕС) № 1907/2006, продукт не содержит веществ, отнесённых к категории SVHC REACH (кандидатный список Европейского агентства по химическим веществам (ECHA) от февраля 2026 г., 253 вещества). Содержание галогенов не превышает допустимых значений: продукт не содержит бромсодержащих огнезащитных добавок (BFR), хлорсодержащих огнезащитных добавок (CFR) и поливинилхлорида (PVC); однако в других компонентах содержание брома или хлора может превышать 900 частей на миллион (ppm). Технологические возможности пайки не подходят для процессов пайки.

Заключение

Соединительный разъем TE Connectivity 776533-3 — это прочная уплотняемая 12-контактная вилка из семейства AMPSEAL 16. Он оснащён контактной системой без ланцетов, фиксатором контактов (TPA), фиксатором корпуса (CPA), обеспечивает степень защиты IP67 и рассчитан на широкий диапазон рабочих температур. Разъём подходит для автомобильных и промышленных применений типа «провод-провод» и «провод-устройство», где требуются надёжная защита от внешней среды и надёжное удержание контактов. Изделие полностью соответствует основным экологическим нормативам и поставляется в трубчатой таре по 14 штук.
