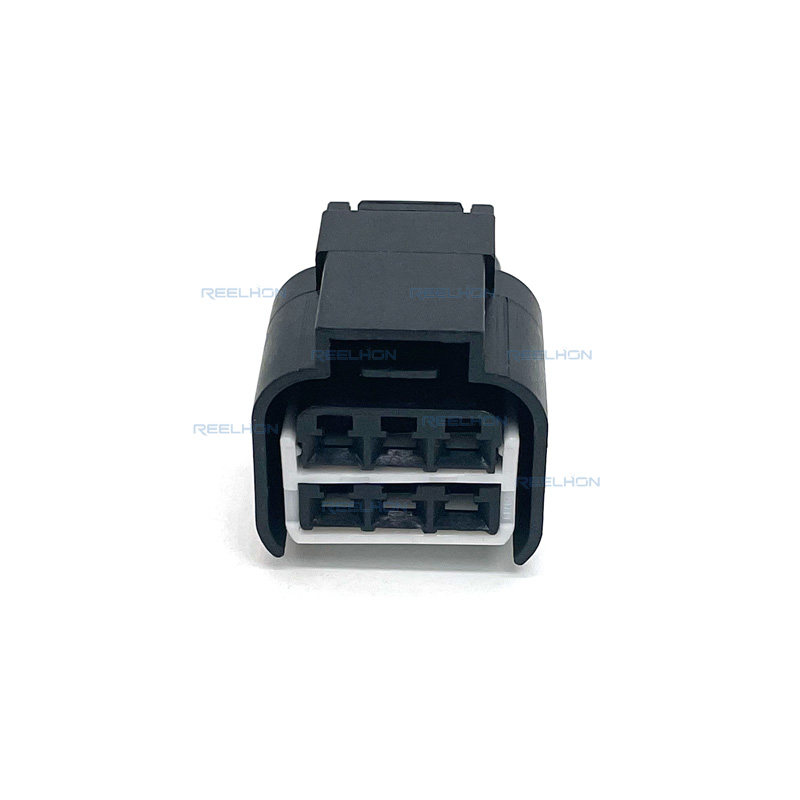

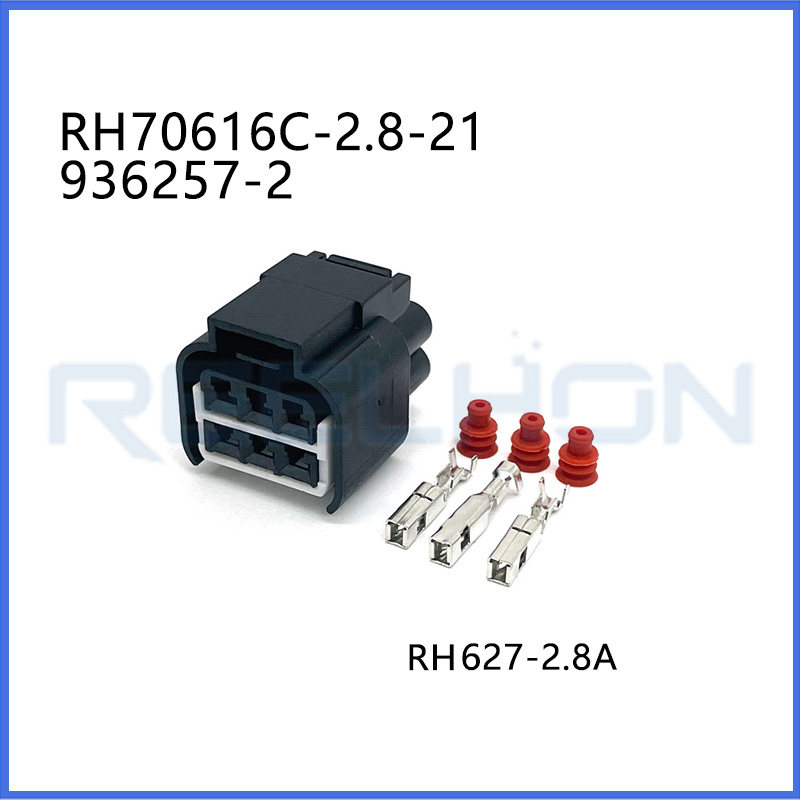

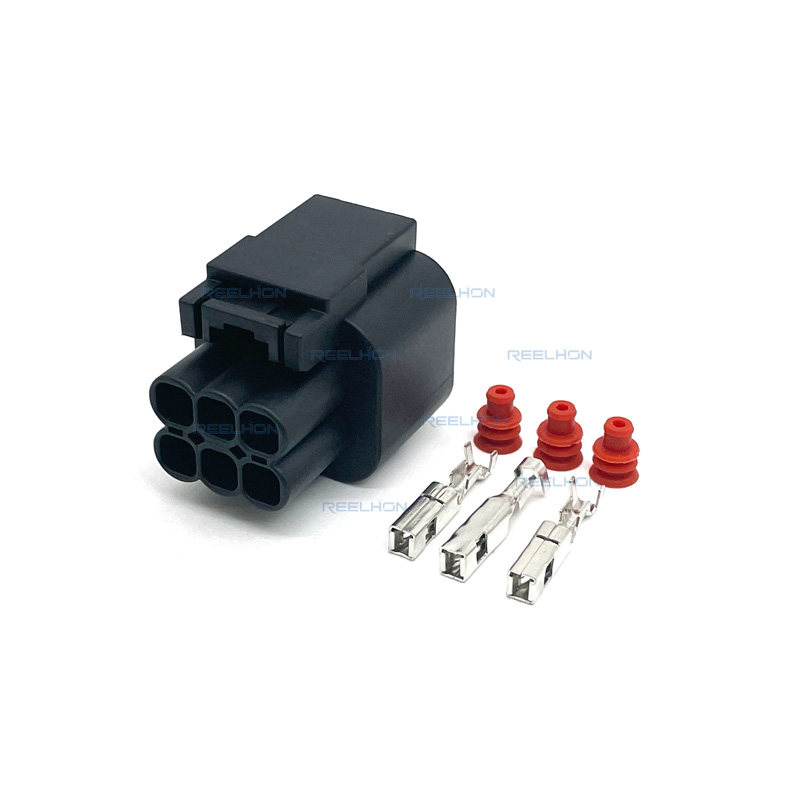

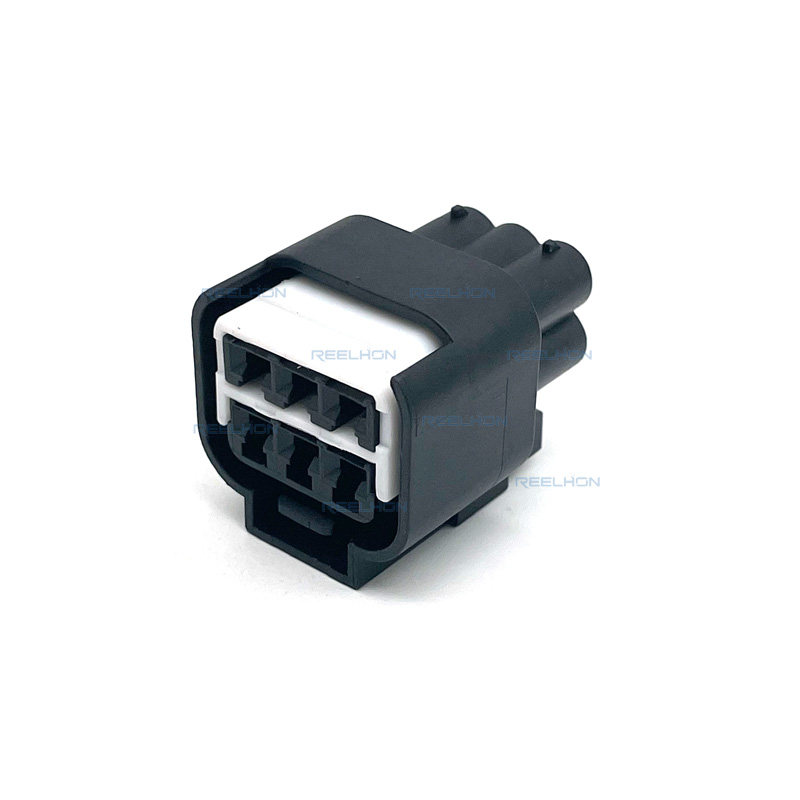

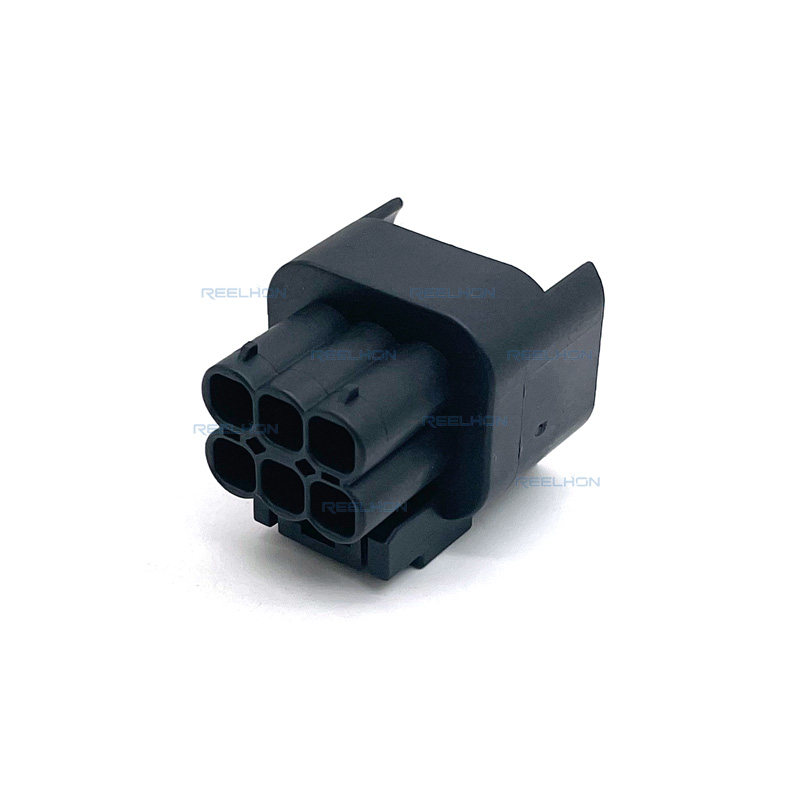

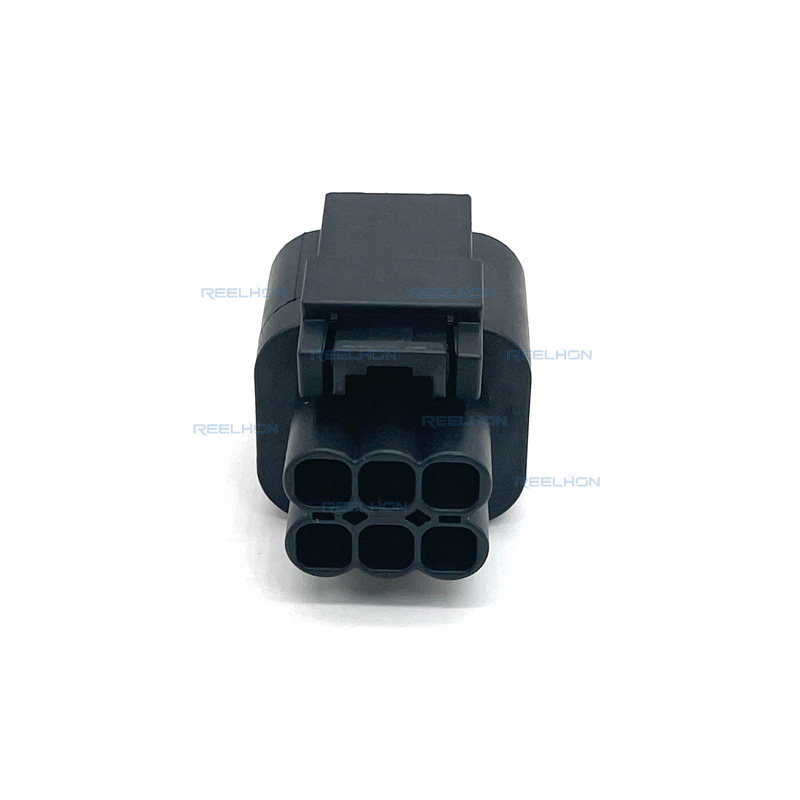

RH70616C-2.8-21/936257-2, 12 V, 6-posities, automotive behuizing voor vrouwelijke aansluitingen

Gedetailleerde productbeschrijving :

Dit product is een 6-posities automotive behuizing specifiek ontworpen voor vrouwelijke aansluitingen. Het werkt met een nominale spanning van 12 volt. De behuizing is afsluitbaar en biedt bescherming tegen omgevingsverontreinigingen zoals vocht en stof. Het bedrijfstemperatuurbereik ligt tussen -40 °C en 125 °C (-40 °F en 257 °F), waardoor het geschikt is voor zware automotive omgevingen, waaronder motorcompartimenten.

Kenmerken van het producttype :

De connector heeft een rechthoekige vorm. Het is geen gemengde of hybride connector. Het connector- en behuizingstype is een behuizing voor vrouwelijke aansluitingen. De afsluitbare functie is bevestigd als ja. De primaire vergrendelfunctie is een vergrendelvinger. Het connectorenstelsel is draad-naar-draad. Bovendien worden de connector en de contacten op draad en kabel afgewerkt.

Elektrische Kenmerken :

De nominale spanning voor voertuigtoepassingen is 12 volt.

Carrosseriekenmerken :

De kabelafgangshoek is vast ingesteld op 180 graden. De primaire productkleur is zwart.

Contactkenmerken :

Het contacttype is een receptacel. De contactgrootte is 2,8 mm. De breedte van het inpassende lipje is 2,8 mm (0,11 inch). Er is geen maximale stroomwaarde opgegeven in de parametertabel.

Mechanische Bevestiging :

Uitlijning bij het inpassen is aanwezig. Het type uitlijning bij het inpassen is polarisatie. Er is geen zekerheid van terminalpositie. Er is geen trekbeveiliging voorzien. Het montage-type van de connector is kabelmontage, ook wel vrijhangende montage genoemd.

Woningkenmerken :

Het behuizingsmateriaal is polybutyleentereftalaat (PBT). De middenlijnafstand (centerline pitch) is 5,6 mm (0,22 inch).

Afmetingen :

De hoogte van de connector is 26,6 mm (1,05 inch). De productlengte is 26,2 mm (1,03 inch). De productbreedte is 33 mm (1,3 inch). De afstand tussen de rijen is 6,8 mm (0,267 inch).

Toepassingrichtlijnen :

Dit behuizing is ontworpen voor automotive bedradingssystemen die een betrouwbare, afdichte verbinding vereisen voor vrouwelijke terminals. De nominale spanning van 12 V maakt het compatibel met standaard elektrische voertuigsystemen. De kabelafgang onder een hoek van 180 graden maakt eenvoudige routing in kabelbundels mogelijk. De polarisatiefunctie voorkomt onjuiste aansluiting door de juiste uitlijning te garanderen. Het PBT-materiaal biedt mechanische sterkte en thermische stabiliteit over het brede werkbereik van temperaturen. Het vergrendelingsmechanisme met veerlip zorgt voor een veilige bevestiging van de terminals in de behuizing.

Installatie-instructies :

Zorg voor correcte terminalinvoeging in de behuizing

De veerlip moet correct ingrijpen om de terminal te beveiligen

Er is geen trekbeveiliging opgenomen; overweeg externe ondersteuning voor kabelbeheer

Controleer de uitlijning bij het in elkaar zetten met behulp van de polarisatiefunctie voordat u de verbinding definitief maakt

Het afdichte ontwerp vereist een juiste aansluiting met een overeenkomstige, afdichte connector

Compliance en Standaarden :

De productparameters voldoen aan de gangbare normen voor automotive elektrische connectoren. Het temperatuurbereik van -40 °C tot 125 °C omvat de motorruimte, de onderzijde van het chassis en andere veeleisende omgevingen. De contactgrootte van 2,8 mm is een standaafmeting in vele automotive connector-systemen.
