8-968974-1 18핀 여성형 어셈블리 와이어 하네스 자동차 커넥터 차량 전기 배선 소켓

제품 개요

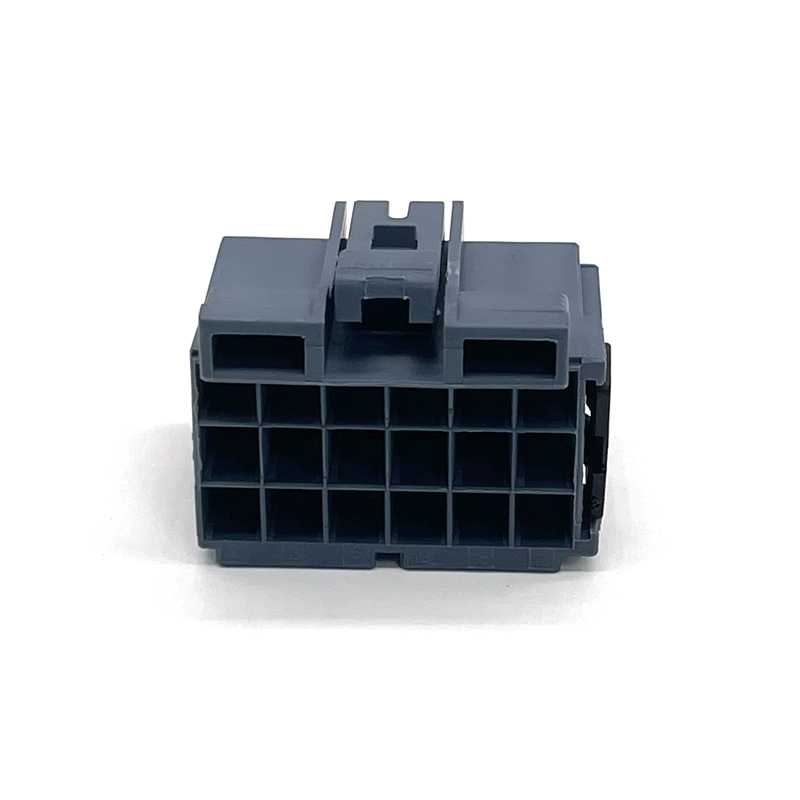

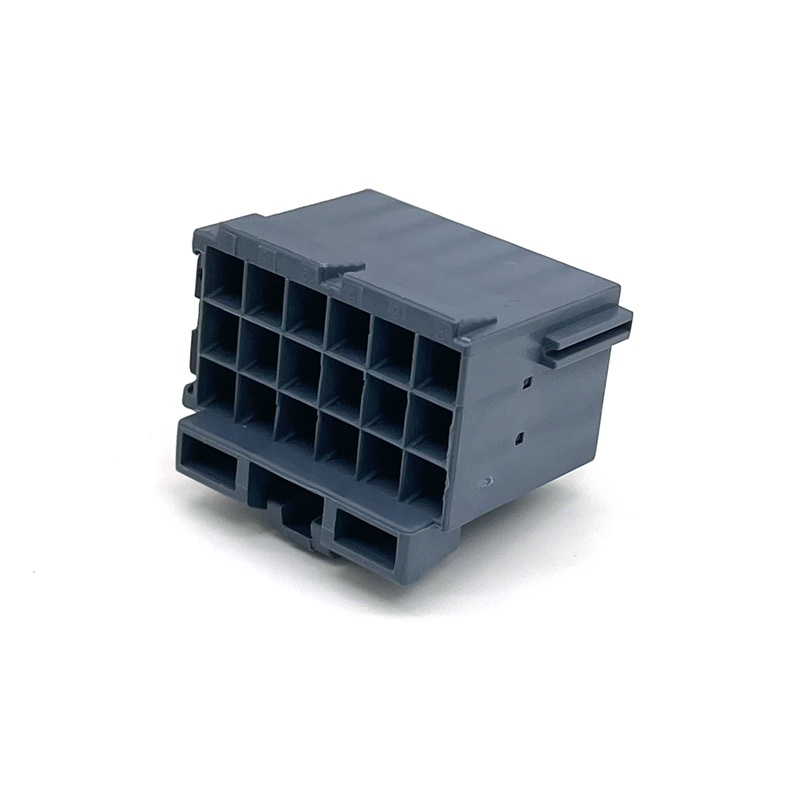

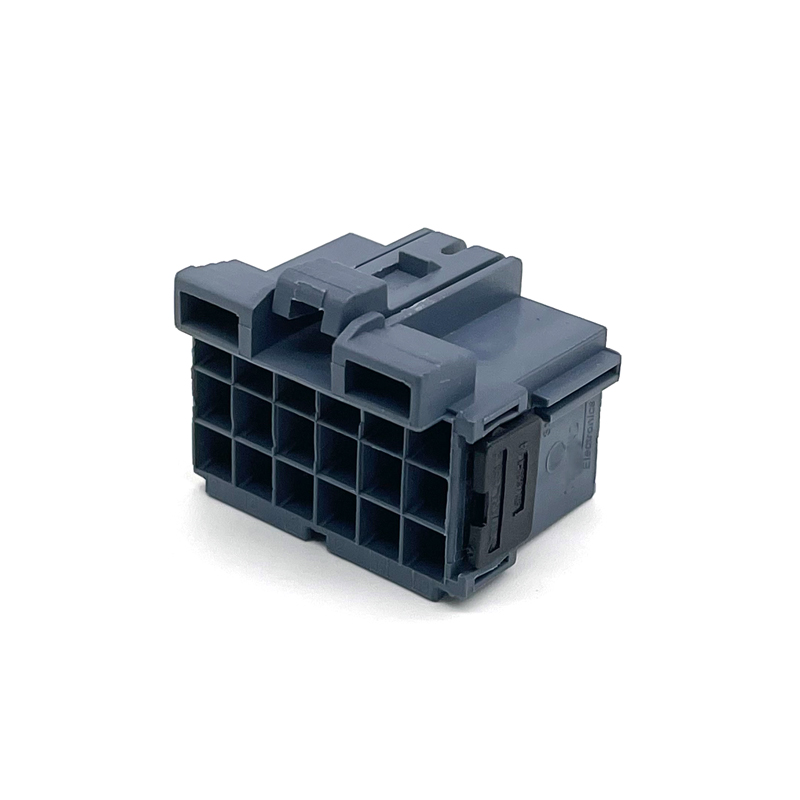

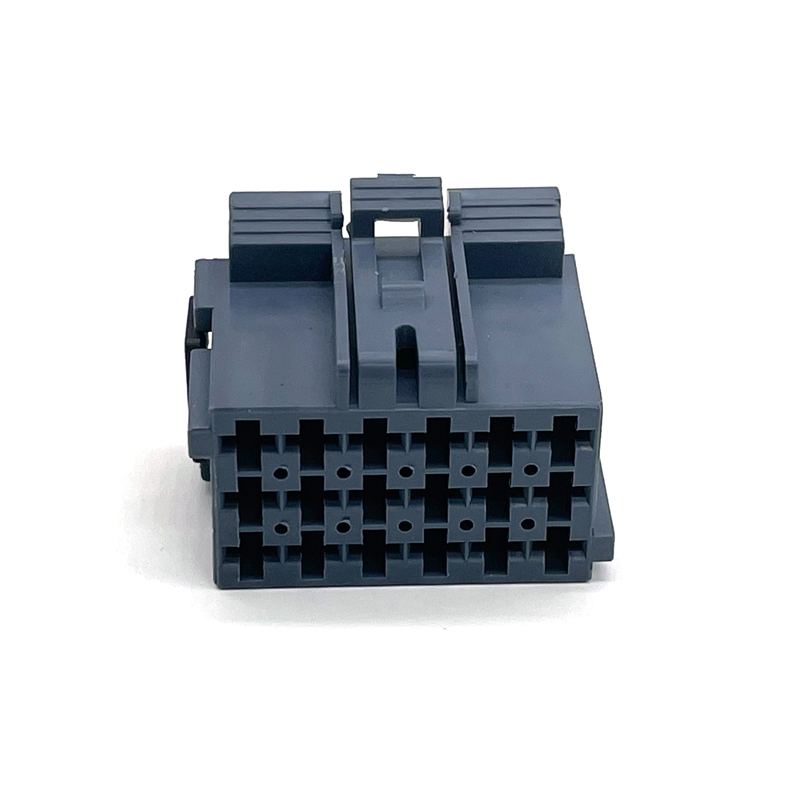

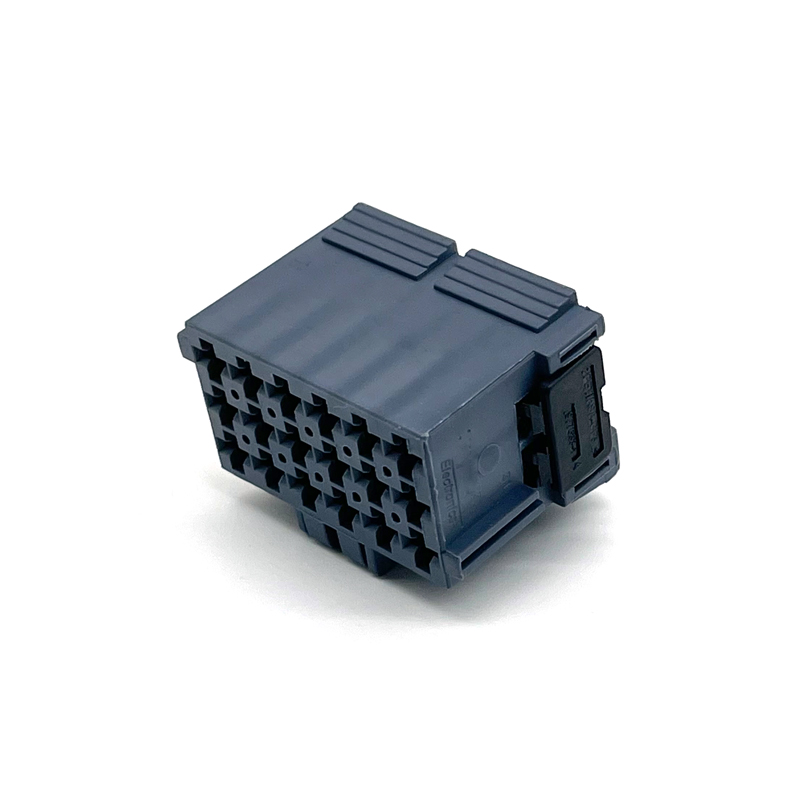

TE 커넥티비티 8-968974-1은 AMP MCP 2.8 커넥터 시리즈에 속하는 18핀, 3열, 비밀봉형 여성용 하우징입니다. 이 하우징은 와이어-투-와이어(wire-to-wire) 응용 분야를 위해 설계되었으며, AMP MCP 2.8 여성용 터미널을 수용합니다. 해당 커넥터는 밀봉 불가능하며, 유체 침입 방호가 요구되지 않는 환경에서 사용하도록 의도되었습니다. 하우징은 기계적 강도와 열적 안정성을 제공하기 위해 회색 유리 충전 PBT(폴리부틸렌 테레프탈레이트)로 성형되었습니다. 정격 전압 구조는 12 V 및 24 V 시스템을 지원하며, 작동 전압은 28 V DC입니다. 작동 온도 범위는 -40 °C에서 120 °C까지입니다. 회로 간 센터라인 피치는 5 mm [0.197 in]이며, 열 간 간격(row-to-row spacing)은 5.5 mm [0.217 in]입니다. 이 커넥터는 전원 회로 응용 분야에 적합합니다.

이 제품은 AMP MCP 2.8 무밀봉 커넥터 시스템의 일부로, PCB 장착용 탭 헤더(핀 헤더) 및 상호 결합되는 하우징을 포함합니다. 8-968974-1은 대응하는 MCP 2.8 탭 헤더(예: 제품 사양서 108-94624에 기재된 6~21핀 위치의 핀 헤더 등)와 결합되는 여성형 하우징입니다. 이 하우징은 하우징 자체에 통합된 주요 락킹 메커니즘을 갖추고 있으며, 오결합 방지를 위한 키드 결합 정렬(코드 A)을 채택하였습니다. 이 커넥터는 케이블 장착(프리해잉)용으로 설계되었으며, 직각 180° 와이어 출구 각도를 제공합니다.

재료 및 건설

하우징은 유리 충전 PBT로 제작되었으며, 이 열가소성 재료는 우수한 치수 안정성, 내열성 및 기계적 강성을 제공합니다. 이 재료는 할로겐 함량이 낮아 브롬(Br), 염소(Cl), 불소(F) 각각이 균질 재료 기준 900 ppm 이하이며, 또한 BFR/CFR/PVC가 포함되지 않았습니다. 단자 접점(하우징과 함께 공급되지 않음)은 구리 합금으로 제작되며, AMP MCP 2.8 시스템의 경우 표준으로 주석 도금 처리되어 있습니다. 커넥터는 밀봉되지 않으므로 와이어 실링 또는 주변부 실링이 없습니다. 미사용 캐비티에는 실링 플러그가 필요하지 않으며, 이는 커넥터가 방수 성능을 요구하지 않기 때문입니다.

접점 시스템 및 와이어 종단 처리

8-968974-1 커넥터는 AMP MCP 2.8 여성형 단자(수용 접점)를 수용합니다. 이러한 단자는 일반적으로 와이어 규격 0.5 mm²에서 2.5 mm²까지 적용되며, 구체적인 접점 부품 번호에 따라 달라질 수 있습니다. AMP MCP 2.8 접점에 대한 상세한 압착 및 적용 정보는 응용 사양서 114-18221-3에 제공되어 있습니다. 접점은 승인된 공구를 사용하여 와이어에 압착한 후 하우징 캐비티에 삽입됩니다. 하우징에는 접점을 고정하는 주요 고정 기능이 있으며, 이 기능이 접점을 위치에 고정시킵니다. 본 하우징에는 터미널 위치 보증(TPA) 기능이 제공되지 않으며, 접점 고정은 오직 주 고정 장치에만 의존합니다. 상대 부품(매칭 파트)에 대한 해당 탭 헤더 사양(108-94624)에서 정의된 접점 고정력 요구사항은 헤더 내 탭의 매칭 방향에서 최소 50 N의 고정력을 요구합니다. 여성형 하우징의 경우, 적절한 단자와 결합 시 유사한 접점 고정 성능이 기대됩니다.

전기 및 기계적 성능

맞물림 탭 헤더(108-94624)의 제품 사양을 기준으로 하며, 이 헤더는 동일한 MCP 2.8 접점 시스템을 공유합니다. 커넥터 어셈블리는 다음 전기 및 기계적 요구사항을 충족하도록 설계되었습니다. 내전압 시험은 인접 접점 간 및 외부 윤곽 간에 50 Hz, 500 Veff 조건에서 60초간 시험 시 아크 방전 또는 절연 파손이 없어야 합니다. 절연 저항은 500 V DC로 측정 시 최소 10 MΩ 이상이어야 합니다. 조립된 접점과 단자 전체의 저항은 신제품 상태에서 6 mΩ을 초과해서는 안 됩니다.

기계적으로, 커넥터 어셈블리의 결합 및 분리력(여성형 하우징이 대응하는 탭 헤더와 결합된 상태에서)은 포지션 수당 최대 15 N으로 규정된다. 18포지션 커넥터의 경우 최대 결합력은 270 N이다. 분리력 역시 포지션 당 최대 15 N이다. 커넥터 락킹(래치 강도)의 정상 상태 전류 용량은 분리 방향으로 최소 100 N을 견뎌야 한다. 사양서 108-94624는 탭 헤더용으로 작성되었으나, 여성형 하우징은 완전한 호환성을 갖도록 설계되었으므로 헤더와 결합 시 동일한 사양을 충족해야 한다.

온도 및 환경 등급

8-968974-1 하우징의 작동 온도 범위는 -40 °C에서 120 °C까지이다. 이는 사양서 108-94624에 명시된 표준 비밀봉(MCP) 2.8핀 헤더의 -30 °C에서 100 °C 범위보다 약간 더 넓다. 하우징 재질은 이러한 확장된 온도 범위에 적합하며, 해당 커넥터는 엔진룸 및 실내 자동차 응용 분야에서 사용하도록 설계되었으며, 이 경우 온도가 높아지지만 환경 밀봉이 필요하지 않다. 제품은 비밀봉 구조이기 때문에 IP 보호 등급이 부여되지 않는다. 결합 접점 시스템의 내구성(결합 사이클 수)은 주석 도금 접점 표면 기준으로 ≤10회로 명시되어 있다.

규제 준수

부품 번호 8-968974-1에 대한 제공된 정보를 기반으로, 본 제품은 EU RoHS 지침(2011/65/EU) 및 위임 지침 2015/863/EU를 준수합니다. 또한 EU ELV 지침 2000/53/EC도 준수합니다. 중국 RoHS 2 규정상 제한 물질이 허용 한계치를 초과하지 않습니다. EU REACH 규정(EC) No. 1907/2006 관련하여, 본 제품은 2026년 2월 기준 ECHA 후보 물질 목록(총 253개 물질)에 따라 고위험물질(SVHC)을 포함하지 않습니다. 할로겐 함량은 낮으며, 각 동질 재료의 브로민(Br), 염소(Cl), 불소(F) 함량은 모두 900 ppm 이하입니다. 또한 본 제품은 BFR/CFR/PVC가 불함입니다. 납땜 공정 적합성 측면에서는, 본 제품은 크림프 커넥터 하우징이므로 납땜 공정에 부적합합니다.

조립 및 결합 정보

8-968974-1 하우징은 포장 수량 1,000개 단위로 박스에 담겨 공급됩니다. 조립 시 먼저, 애플리케이션 사양서 114-18221-3에 명시된 공구 및 절차를 사용하여 적절한 AMP MCP 2.8 여성용 터미널을 벗긴 와이어에 압착합니다. 그 다음, 해당 터미널을 하우징의 후면(와이어 측)에서 원하는 캐비티로 삽입합니다. 주요 락킹 랜스가 걸릴 때까지 직선 방향으로 밀어 넣는데, 이때 ‘딸깍’ 소리와 함께 감지할 수 있습니다. 와이어를 부드럽게 당겨 고정 상태를 확인합니다. 본 커넥터는 밀봉되지 않으며 TPA(Secondary Locking Device)가 없으므로, 별도의 보조 고정 단계는 필요하지 않습니다. 미사용 캐비티의 경우, 밀봉 플러그를 설치할 필요가 없습니다. 커넥터를 결합하려면, 여성용 하우징의 키잉 특징(코드 A)을 대응하는 탭 헤더(예: 966140 시리즈 또는 유사 제품)와 정렬한 후, 하우징 래치가 완전히 걸릴 때까지 밀어 넣습니다. 분리 시에는 래치를 누른 상태에서 하우징을 서로 당겨 분리합니다. 본 커넥터는 정비 불가능(수리 가능 여부 = 불가)하므로, 접점이 손상된 경우 전체 하우징을 교체해야 합니다.

결론

TE 커넥티비티 8-968974-1은 AMP MCP 2.8 와이어-투-와이어 커넥터 시스템용 18핀, 3열, 비밀봉형 여성 하우징입니다. 회색 유리 충전 PBT로 성형되었으며, 정격 전압은 12 V 및 24 V이고, 작동 온도 범위는 -40 °C에서 120 °C까지입니다. 이 하우징은 MCP 2.8 여성 터미널을 수용하며, 피치는 5 mm이고, 자유 현수형이며 와이어 배출 각도는 180°입니다. RoHS, ELV, REACH SVHC 프리, 저할로겐 요구사항을 준수합니다. 이 커넥터는 환경 밀폐가 필요하지 않은 자동차 전원 응용 분야에 적합하며, TE 사의 사양에 따라 신뢰성 있는 전기적 및 기계적 성능을 제공합니다.
