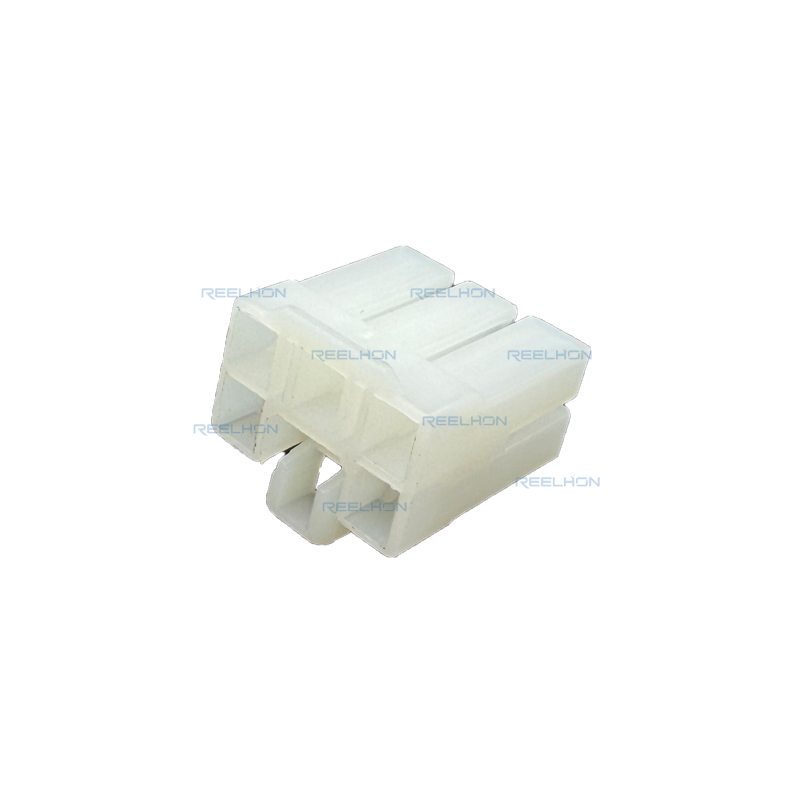

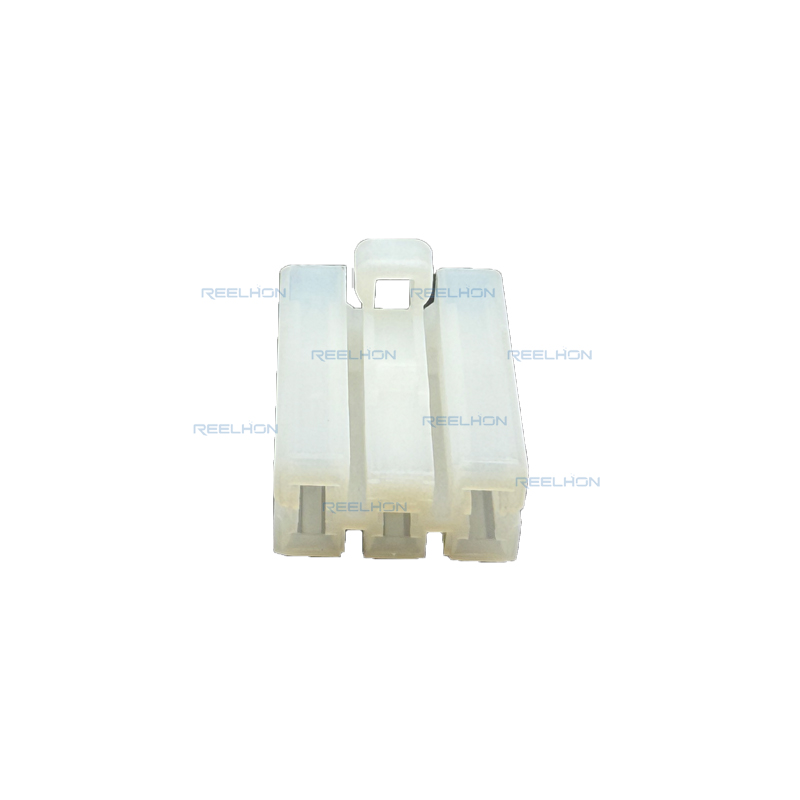

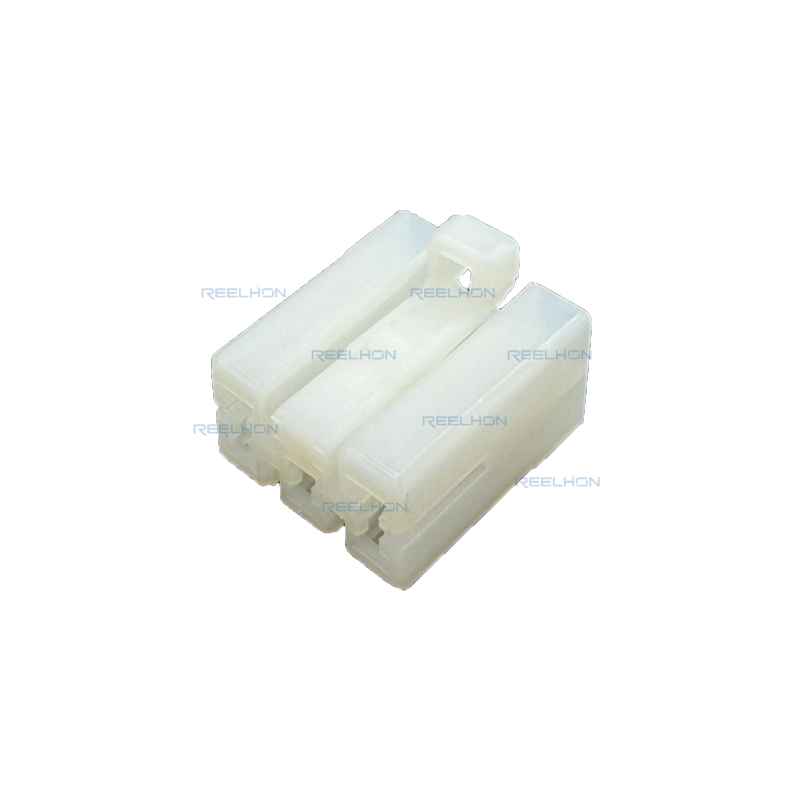

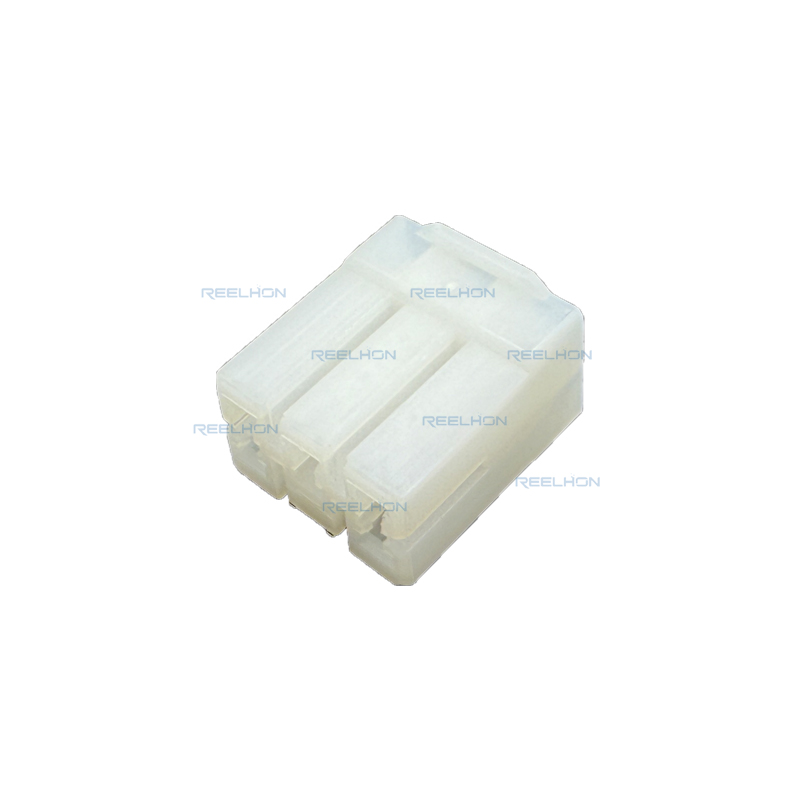

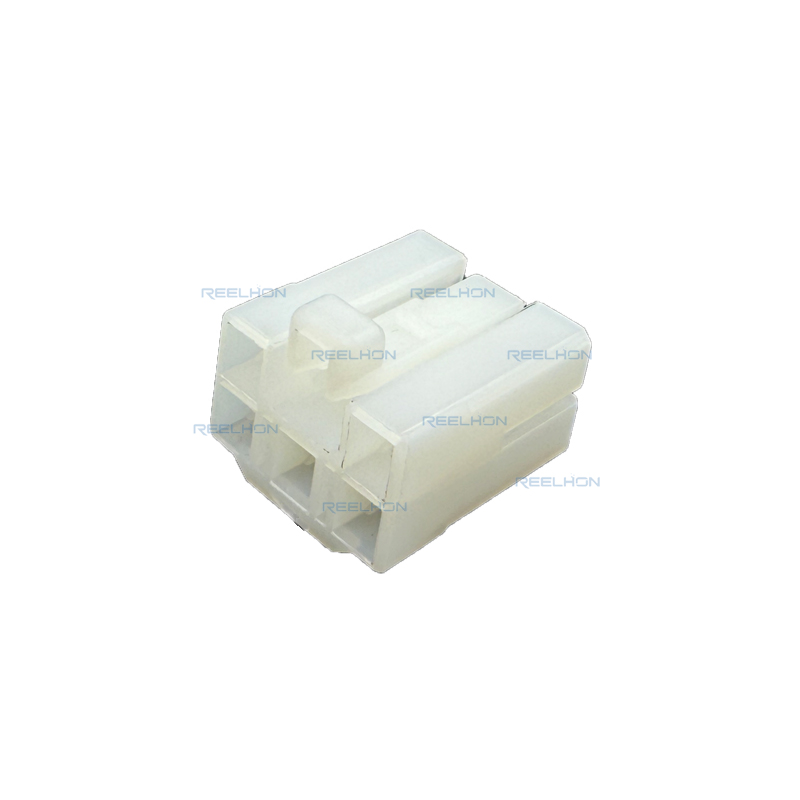

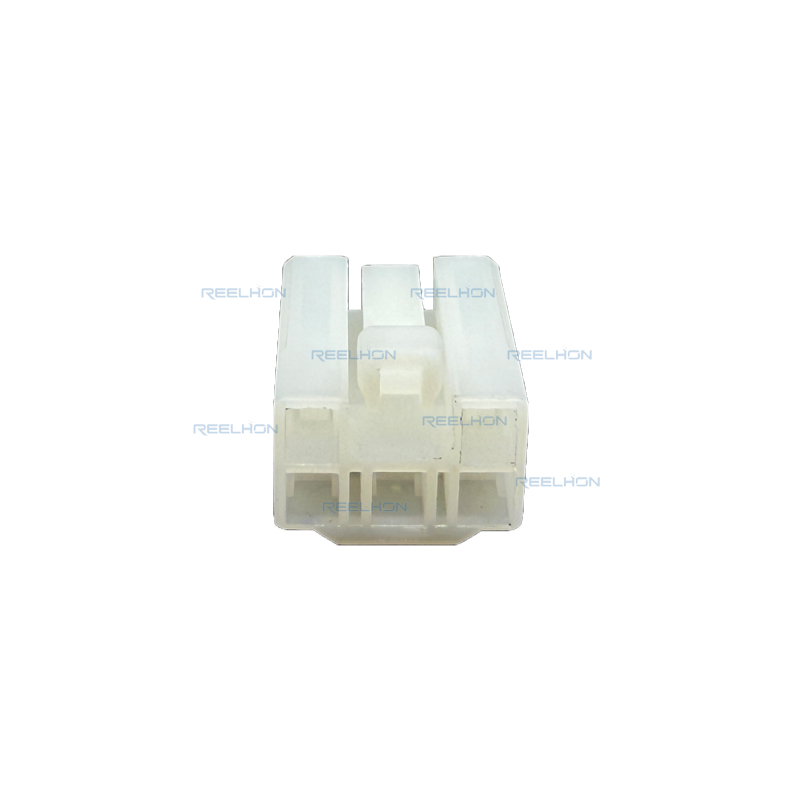

172494-1 Konektor Harness Kawat Otomotif 3 mm Sedan, Rumah Jenis Betina dengan 5 Pin

Ikhtisar Produk

Rumah terminal betina berbentuk persegi panjang ini merupakan solusi interkoneksi yang direkayasa secara presisi, dirancang khusus untuk aplikasi kawat-ke-kawat di bidang otomotif dan industri. Dengan arsitektur tegangan nominal 12 V, rumah konektor ini berfungsi sebagai komponen kritis dalam sistem distribusi listrik, di mana koneksi yang andal dan aman sangat penting. Rumah ini menerima terminal betina berukuran 3 mm dan dilengkapi sudut keluar kabel 180°, memungkinkan penataan kabel yang sederhana di lingkungan dengan keterbatasan ruang.


Spesifikasi Teknis
Karakteristik Umum

Rumah konektor memiliki bentuk persegi panjang dan dikonfigurasi sebagai rumah terminal betina. Produk ini mendukung sistem konektor kabel-ke-kabel, memungkinkan koneksi langsung antarkabel tanpa memerlukan antarmuka papan sirkuit cetak. Rumah konektor dirancang untuk pemasangan pada kabel dengan instalasi bebas-gantung, sehingga memberikan fleksibilitas dalam perakitan sistem.

Peringkat Listrik

Arsitektur tegangan nominal: 12 V
Ukuran terminal yang diterima: terminal betina 3 mm
Aplikasi sirkuit: Distribusi daya

Spesifikasi Mekanis

Bentuk konektor: Persegi panjang
Penyelarasan pasangan: Dilengkapi fitur polarisasi untuk orientasi yang benar
Jaminan posisi terminal (TPA): Tidak tersedia
Peredam tegangan tarik: Tidak disediakan
Jenis pemasangan: Pemasangan pada kabel (bebas-gantung)
Sudut keluar kabel: 180°

Kinerja lingkungan

Rentang suhu operasional: -30°C hingga 105°C (-22°F hingga 221°F)
Ketahanan terhadap kebocoran: Tidak kedap (cocok untuk lingkungan kering atau terlindungi)

Karakteristik fisik

Warna utama produk: Kuning tanah (khaki)
Bahan rumah (housing): Plastik teknik berkinerja tinggi
Pengemasan dan logistik
Metode pengemasan: Kantong
Jumlah per kemasan: 100 buah per kantong
Fitur Desain dan Pertimbangan Teknis

Polarisasi dan Penyelarasan Pemasangan

Rumah (housing) dilengkapi fitur penyelarasan pemasangan yang memastikan orientasi yang benar selama koneksi dilakukan. Mekanisme polarisasi ini mencegah kesalahan pemasangan (mismating) serta mengurangi risiko kerusakan kontak atau korsleting listrik. Panduan penyelarasan terintegrasi memberikan umpan balik taktil kepada operator perakitan, sehingga memastikan koneksi konektor telah dilakukan secara tepat.

Mekanisme Penguncian Terintegrasi

Fitur penguncian utama terintegrasi secara langsung ke dalam desain rumah (housing), menggunakan sistem kait (latch) yang terintegrasi dengan cangkang. Pendekatan ini menghilangkan komponen penguncian terpisah, sehingga mengurangi jumlah bagian dan menyederhanakan proses perakitan. Kait tersebut memberikan retensi yang aman antara dua bagian yang saling berpasangan, sekaligus memungkinkan pemisahan saat diperlukan perawatan.

Pemilihan Bahan

Rumah (housing) diproduksi dari bahan poliamida (PA66) berkualitas tinggi, yang menawarkan kekuatan mekanis luar biasa, stabilitas termal, serta ketahanan kimia. Pemilihan bahan ini menjamin stabilitas dimensi di seluruh rentang suhu operasional dan memberikan ketahanan terhadap cairan otomotif umum serta paparan lingkungan.

Kompatibilitas Terminal

Dirancang khusus untuk sistem terminal perempuan 3 mm, rumah terminal ini menerima ukuran terminal standar industri. Rongga terminal memiliki dimensi yang tepat untuk memberikan gaya retensi yang memadai sekaligus memungkinkan pemasangan terminal yang lancar selama proses perakitan. Konfigurasi terminal perempuan ini cocok untuk aplikasi sirkuit daya.

Instalasi dan Perakitan

Persiapan Kabel

Untuk kinerja optimal, kabel harus dikupas hingga panjang yang direkomendasikan sebagaimana tercantum dalam spesifikasi aplikasi. Panjang kupasan yang tepat memastikan penempatan crimp terminal yang benar serta dudukan terminal secara penuh di dalam rongga rumah terminal.

Penjepitan terminal

Terminal harus dicrimp menggunakan peralatan yang telah disetujui guna mencapai spesifikasi tinggi dan lebar crimp yang konsisten. Crimping yang tepat menjamin kekuatan mekanis serta konduktivitas listrik sesuai dengan persyaratan industri.

Penyisipan Terminal

Masukkan terminal crimp ke dalam rongga housing hingga terdengar bunyi klik yang menandakan pemasangan telah tepat. Desain rongga housing memberikan retensi terminal tanpa memerlukan komponen tambahan untuk memastikan posisi terminal.

Pemasangan Konektor

Sejajarkan housing dengan konektor pasangannya menggunakan fitur polarisasi. Berikan tekanan merata untuk mengaktifkan sepenuhnya mekanisme penguncian hingga terasa dan terdengar keterkaitan yang pasti.

Standar Kepatuhan dan Kualitas

Housing konektor diproduksi di bawah sistem manajemen mutu yang mematuhi persyaratan industri otomotif internasional. Semua bahan yang digunakan sesuai dengan standar RoHS, sehingga memenuhi peraturan lingkungan global terkait zat-zat terbatas. Housing diklasifikasikan sebagai tidak dapat diperbaiki, artinya apabila mengalami kerusakan, penggantian komponen secara keseluruhan direkomendasikan.

Rekomendasi aplikasi

Aplikasi yang Cocok

Harness kabel otomotif (sistem kelistrikan 12 V)
Panel kontrol industri
Modul distribusi daya
Peralatan Pertanian
Kendaraan rekreasi dan aplikasi kelautan (lokasi kering)

Pertimbangan Lingkungan

Sebagai konektor non-tersegel, rumah konektor ini direkomendasikan untuk digunakan di lingkungan kering atau terlindungi, di mana paparan langsung terhadap kelembapan, debu, atau semprotan cairan tidak diharapkan. Untuk aplikasi yang memerlukan penyegelan lingkungan, harus dipilih varian konektor tersegel.

Pemesanan dan Ketersediaan

Produk ini dikemas dalam kantong dengan isi 100 buah per kantong. Produk ini diklasifikasikan sebagai barang pesanan khusus yang tidak dapat dibatalkan dan tidak dapat dikembalikan. Pelanggan yang membutuhkan jumlah sampel dapat menghubungi distributor resmi mereka untuk mengetahui ketersediaannya.

Komponen Terkait

Konektor Pasangan

Rumah konektor betina ini dipasangkan dengan rumah konektor jantan yang sesuai, yang memiliki fitur polarisasi dan penguncian yang kompatibel. Pemasangan yang tepat memerlukan konektor dengan sistem terminal 3 mm yang cocok serta jumlah sirkuit yang identik.

Terminal

Terminal betina 3 mm yang kompatibel harus dipesan secara terpisah. Pemilihan terminal harus mempertimbangkan rentang ukuran kawat (wire gauge), bahan pelapisan (plating), dan persyaratan daya hantar arus.

Perkakas Aplikasi

Untuk lingkungan produksi, tersedia mesin crimping semi-otomatis dan sepenuhnya otomatis. Alat crimping manual cocok untuk pembuatan prototipe dan produksi volume rendah.

Pemeliharaan dan Layanan di Lapangan

Rumah koneksi diklasifikasikan sebagai komponen yang tidak dapat diperbaiki. Opsi layanan di lapangan terbatas pada penggantian konektor secara keseluruhan. Konfigurasi pemasangan kabel bebas-gantung memudahkan proses penggantian tanpa memerlukan alat ekstraksi khusus.

Penyimpanan dan Penanganan

Simpan dalam kemasan asli di lingkungan yang bersih dan kering, dalam kisaran suhu yang ditentukan. Hindari paparan sinar matahari langsung, radiasi UV, serta atmosfer korosif. Tangani dengan hati-hati untuk mencegah kerusakan pada fitur penguncian dan rongga terminal.
