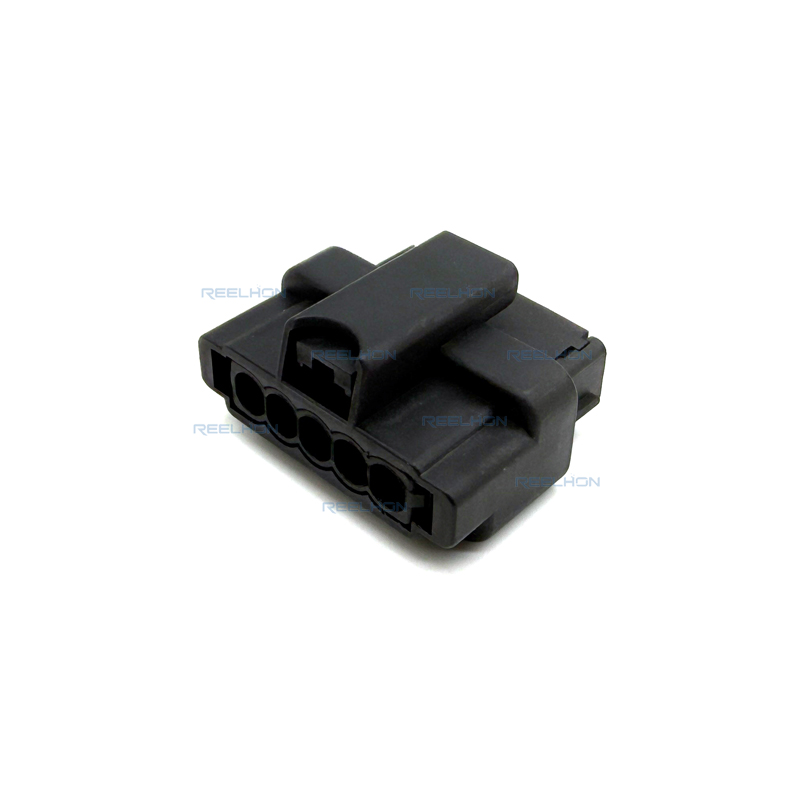

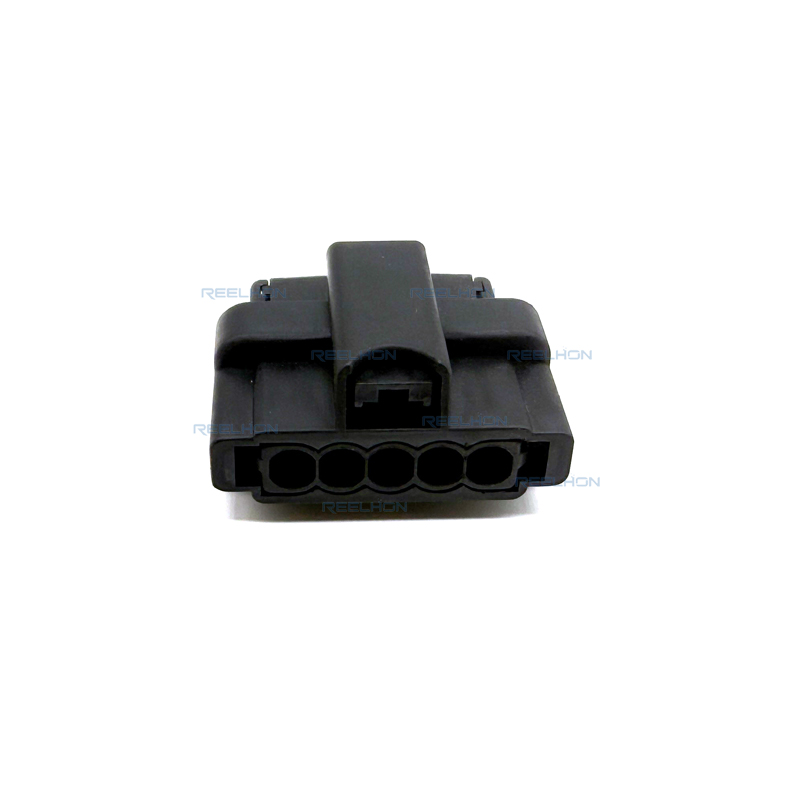

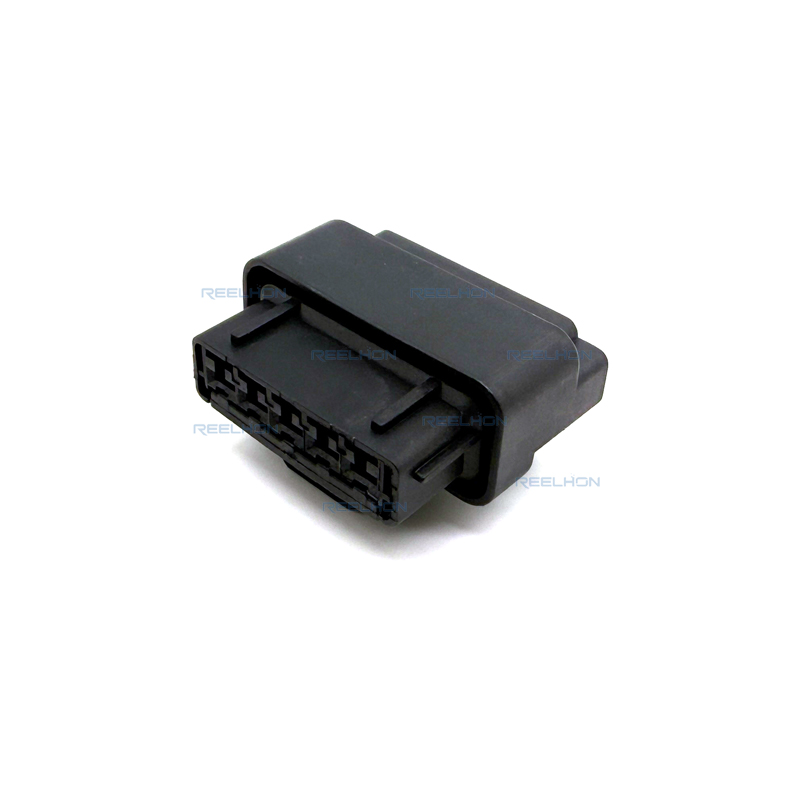

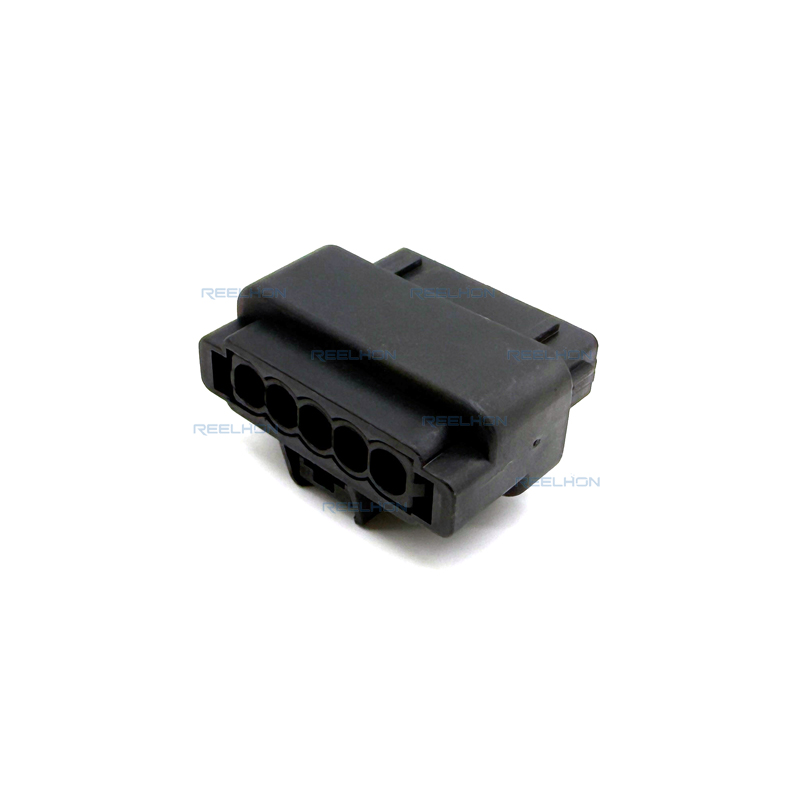

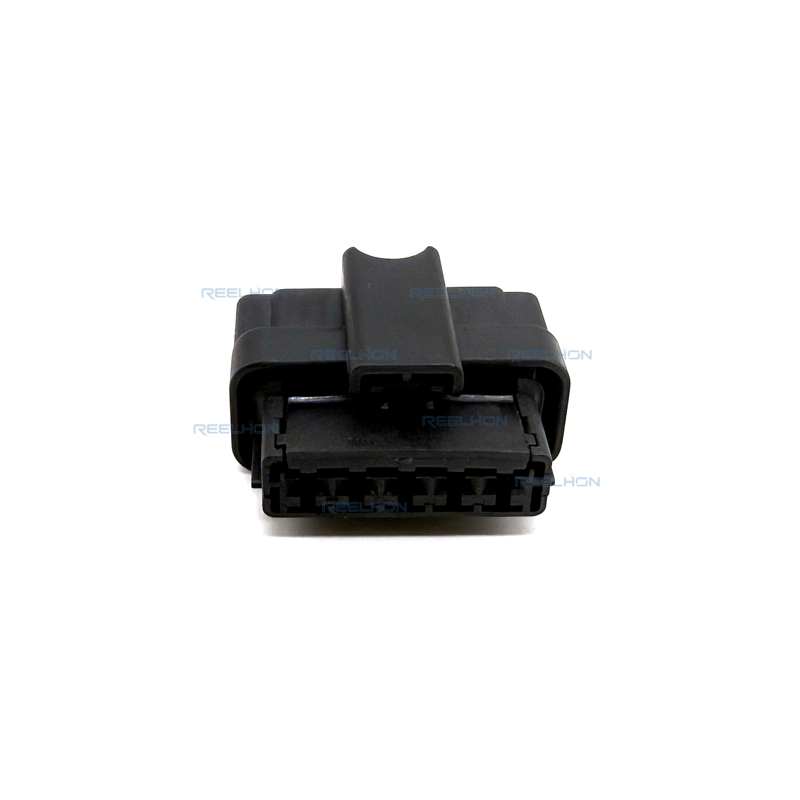

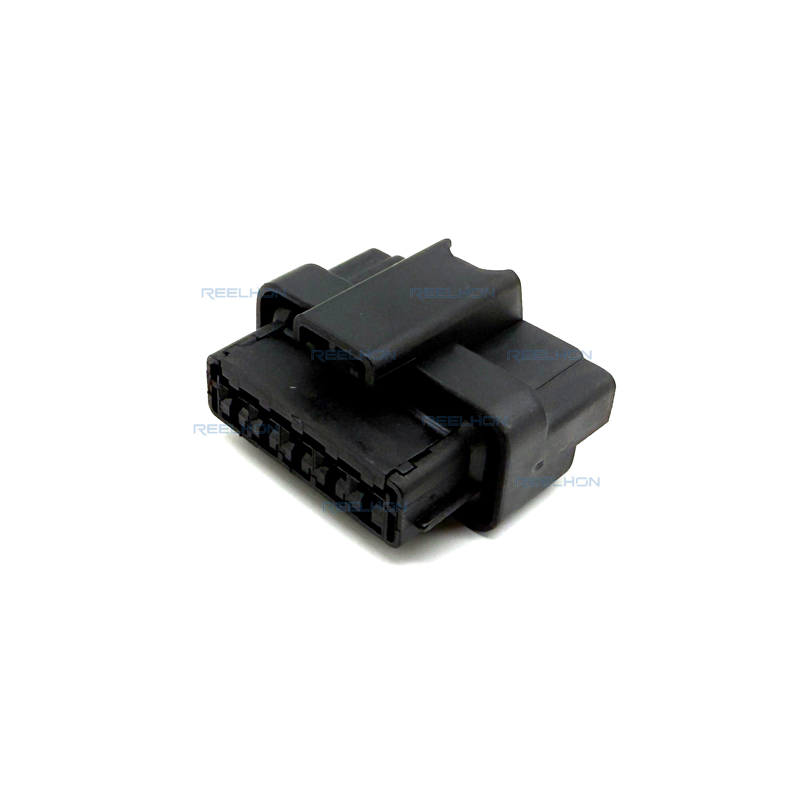

7057K-2.8-21/953600-1/12 V/Kfz-Gehäuse für weibliche Kontakte

Die interne TE-Nummer 953600-1 ist eine hochzuverlässige automobiltaugliche weibliche Kontakthülse, die speziell als Teil der Produktlinie AMP MCP 2.8 im Rahmen des renommierten AMP MCP-Steckverbinder-Systems von TE Connectivity entwickelt wurde – einer Serie, die für robuste Leistung in Automobil-Stromversorgungs- und Hybridanwendungen konzipiert ist. Dieses Produkt wurde sorgfältig entwickelt, um die strengen Anforderungen moderner Kraftfahrzeug-Elektriksysteme zu erfüllen, bei denen Haltbarkeit, Dichtigkeitsintegrität und konsistente Verbindungsqualität entscheidend sind, um den sicheren und effizienten Betrieb kritischer Fahrzeugkomponenten zu gewährleisten. Als zentrales Angebot im Wire-&-Cable-Produktportfolio von TE vereint es Präzisionsengineering mit hochwertigen Materialien, um auch unter den rauen Betriebsbedingungen typischer Automobilumgebungen hervorragende Leistung zu erbringen.

Offiziell in den internen Unterlagen von TE unter der Bezeichnung 5/4W MCP RCPT HSG ASSY dokumentiert, ist der 953600-1 eine spezialisierte weibliche Anschlussmanschette für Draht-zu-Draht-Verbindungen und passt perfekt zur Ausrichtung des AMP-MCP-2,8-Systems auf zuverlässige Stromübertragung und Kompatibilität. Das AMP-MCP-Steckverbinder-System selbst ist weithin bekannt für seine Vielseitigkeit in Automobil- und Schwerlastanwendungen und unterstützt eine breite Palette an Anschlussgrößen und -konfigurationen, um unterschiedliche Leistungs- und Signalanforderungen zu erfüllen – darunter auch solche in Hybridfahrzeugen, bei denen Leistung und Sicherheit oberste Priorität haben. Diese Manschette fungiert als wesentliche Gehäusekomponente, die weibliche Anschlüsse sichert und zuverlässige, niederohmige Verbindungen zwischen Kabelbäumen in komplexen Fahrzeugsystemen ermöglicht.

Hinsichtlich der elektrischen Spezifikationen verfügt der Typ 953600-1 über eine Nennspannungsarchitektur von 12 V – einer Standardspannung für die meisten Kraftfahrzeugelektriksysteme – und ist daher mit einer breiten Palette von Personenkraftwagen, Nutzfahrzeugen und Hybridfahrzeugen hochgradig kompatibel. Sein Design ist auf Leistungsanwendungen optimiert und gewährleistet eine effiziente Stromübertragung bei gleichzeitiger Minimierung des Spannungsabfalls – eine zentrale Anforderung an Fahrzeugkomponenten, die auf eine stabile Stromversorgung angewiesen sind, wie etwa Beleuchtungssysteme, Sensoren und Module für Hybridantriebsstränge. Diese 12-V-Konfiguration entspricht zudem dem Fokus des AMP-MCP-Systems auf zuverlässige Stromverbindungen für Anwendungen in Kraftfahrzeugen und nichtstraßengebundenen Fahrzeugen.

Der Stecker und das Gehäuse sind eine weibliche Anschlussmanschette mit einer 5-poligen Ausführung, die ausreichend Kapazität für mehrere Draht-zu-Draht-Verbindungen bietet und dabei ein kompaktes Format beibehält. Der mittlere Abstand von 5 mm (0,196 Zoll) ist sorgfältig abgestimmt, um Raumeffizienz und Praktikabilität in Einklang zu bringen: Dadurch passt die Manschette in eng bemessene Montagebereiche im Fahrzeugmotorraum, im Armaturenbrett oder unterhalb des Fahrzeugrahmens, ohne dass es an Platz für die Verlegung der Leitungen und deren Isolierung mangelt. Dieser Abstand gewährleistet zudem eine ausreichende Trennung der Kontakte, um Kurzschlüsse oder Signalstörungen – und damit verbundene Systemfehlfunktionen oder Komponentenschäden – zu vermeiden.

Ein wichtiges Merkmal des 953600-1 ist sein versiegelbares Design, das als „Versiegelbar: Ja“ gekennzeichnet ist und eine Schutzart IP67 gegen Staub- und Wassereindringen bietet – eine entscheidende Eigenschaft für Automobilanwendungen, die Feuchtigkeit, Schmutz, Straßenverunreinigungen und andere Umweltkontaminanten ausgesetzt sind. Diese Versiegelungsfähigkeit wird durch hochwertige Silikongummidichtungen erreicht, die in die Ummantelung integriert sind und eine dichte Barriere um die Leitungen und Anschlussstellen bilden, wodurch das Eindringen schädlicher Substanzen und eine Beeinträchtigung der elektrischen Leistung verhindert wird. Dadurch eignet sich die Ummantelung ideal für den Einsatz in exponierten Bereichen wie Motorräumen oder unterfahrbaren Komponenten, wo ein zuverlässiger Umweltschutz unerlässlich ist.

Der Betriebstemperaturbereich von −40 °C bis 100 °C (−40 °F bis 212 °F) unterstreicht zudem die Robustheit des Produkts und ermöglicht einen zuverlässigen Betrieb unter extremen Umgebungsbedingungen – von eisigen Wintertemperaturen in kalten Klimazonen bis hin zu hochtemperierten Umgebungen in der Nähe von Motorbauteilen oder Abgassystemen. Diese Temperaturbeständigkeit wird durch das Gehäusematerial der Ummantelung unterstützt, ein hochwertiges, zu 15 % glasgefülltes Polybutylenterephthalat (PBT GF), das hervorragende thermische Stabilität, mechanische Festigkeit sowie Beständigkeit gegenüber Kraftfahrzeugflüssigkeiten und UV-Strahlung bietet und so auch unter rauen Bedingungen eine langfristige Leistungsfähigkeit sicherstellt.

Der 953600-1 ist in einer eleganten schwarzen Ausführung gefertigt und fügt sich nicht nur nahtlos in die Ästhetik automobiler elektrischer Systeme ein, sondern bietet zudem eine zusätzliche Schutzschicht gegen Verschleiß, Korrosion und UV-Schäden. Intern ist er für weibliche Anschlüsse mit einer Größe von 2,8 mm ausgelegt und kompatibel mit den in der Automobil-Stromversorgung üblichen Litzenquerschnitten, was eine sichere Fixierung der Anschlüsse und einen zuverlässigen elektrischen Kontakt gewährleistet. Die Hülse verfügt zudem über gekerbte Steckmerkmale, um falsche Verbindungen zu verhindern, wodurch das Risiko von Montagefehlern reduziert und eine zuverlässige Leistung während der gesamten Einsatzdauer sichergestellt wird.

Als Steckverbindergehäuse für Draht-zu-Draht-Verbindungen, das sich auf Leistungs- und Hybridanwendungen konzentriert, wird der 953600-1 weit verbreitet in kritischen Automobilsystemen eingesetzt, darunter Hybridantriebsstränge, Batteriemanagementsysteme, Leistungsverteilungsmodule sowie elektrische Zusatzkomponenten. Er verkörpert TE Connectivitys Engagement für hochzuverlässige Verbindungslösungen in der Automobilindustrie und nutzt die bewährte Leistung des AMP-MCP-2,8-Systems in Anwendungen mit starker Vibration und rauen Umgebungsbedingungen. Die Kombination aus Dichtfähigkeit, Temperaturbeständigkeit und kompaktem Design macht ihn zu einer unverzichtbaren Komponente für moderne Fahrzeuge und Hybridfahrzeuge und gewährleistet eine sichere, effiziente und langlebige elektrische Verbindung.
