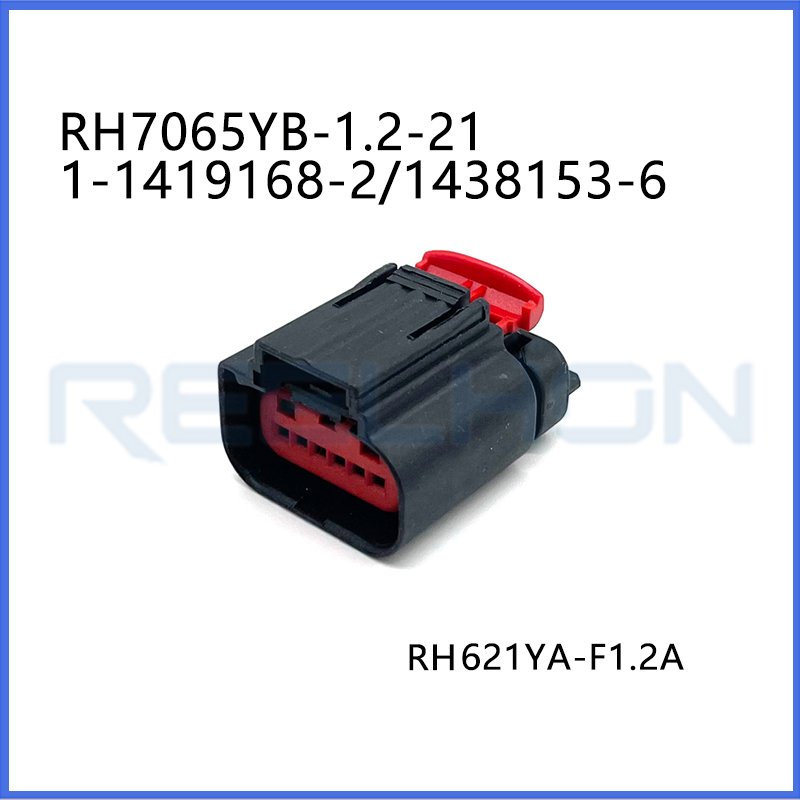

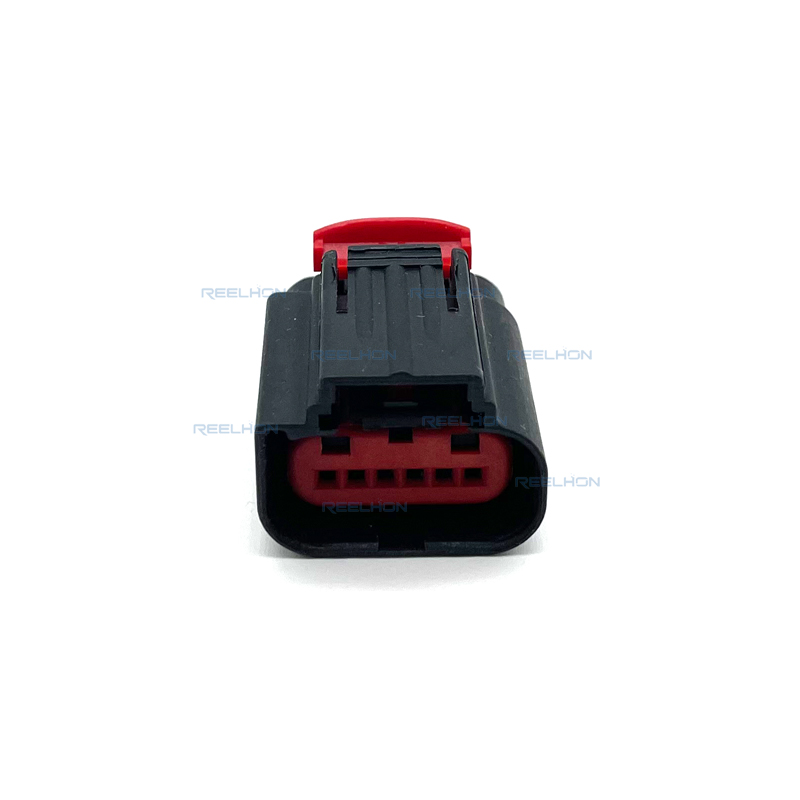

RH7065YB-1.2-21/1-1419168-2/1438153-6، 12 فولت، موصل سيارات بـ 6 مواضع للطرف الأنثوي

وصف منتج مفصل

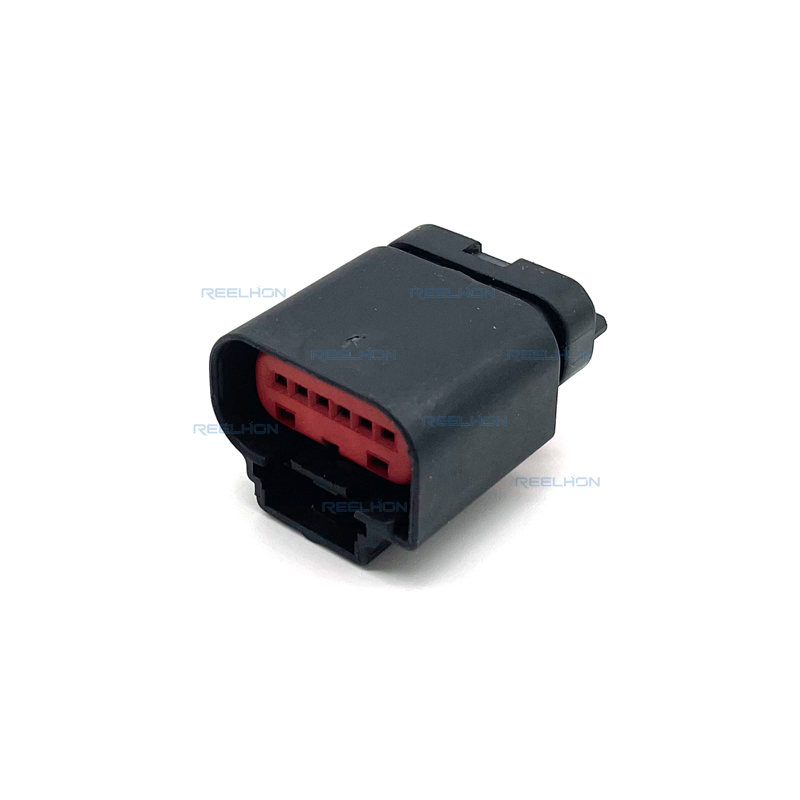

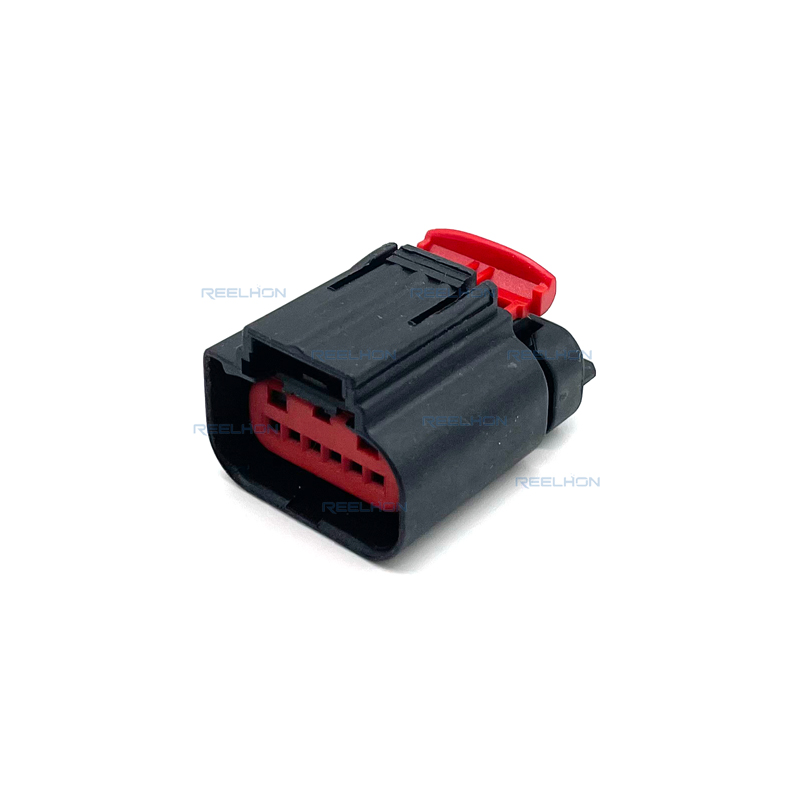

موصل هيكل سيارات من طراز RH7065YB-1.2-21/1-1419168-2/1438153-6، قابل للإغلاق الكامل، ويتكوّن من ٦ مواضع، ومُصمَّم خصيصًا لتطبيقات الإشارات الكهربائية من السلك إلى اللوحة (Wire-to-Board) ومن توزيع الطاقة ذات القدرة المنخفضة عند جهد ١٢ فولت. ويتميّز هذا الموصل المستطيل بتكوين صفٍّ واحدٍ فريد (١ صف) يحتوي على ٦ مواضع، ومُصمَّم تحديدًا لتوصيلات الإناث المصغَّرة ذات القطر ٠٫٦٤ مم. ويتضمّن غلافه الأسود المصنوع من مادة البولي أميد ٦٦ المعزَّزة بألياف الزجاج بنسبة ٣٥٪ (PA 66 GF35)، وميزة القفل الأساسي «الجسم النظيف» (Clean Body Primary Locking)، ومحاذاة التوصيل المفتاحية مع رمز التشفير B، وضمان موقع التوصيلات (TPA)، وبتصميمٍ مدمجٍ ذي خطوة دقيقة تبلغ ٢٫٥٤ مم. ويوفّر هذا الموصل القابل للإغلاق الكامل نقل إشاراتٍ موثوقٍ به وتوزيع طاقة ذات تيار منخفض في التطبيقات الصعبة في مجال صناعة السيارات والمركبات التجارية والصناعية، ضمن نطاق درجة حرارة يتراوح بين -٤٠°م و+١٢٥°م.

خصائص نوع المنتج – قابل للإغلاق الكامل مع قفل الجسم النظيف

يتميز هذا الموصل بشكل مستطيل، مما يوفر استغلالًا فعالًا للمساحة. وهو موصل غير مختلط وغير هجين، أي أن جميع المواقع الستة تقبل طرفية أنثوية متطابقة بقطر ٠٫٦٤ مم، ما يبسّط إدارة المخزون. وبصفته غلافًا للطرفيات الأنثوية، فقد صُمم ليتوصّل مع رؤوس الطرفيات الذكرية المقابلة على لوحات الدوائر المطبوعة (PCBs).

يمكن إغلاق هذا الموصل بالكامل (قابل للإغلاق: نعم) – وهذه الميزة الحاسمة توفر ما يلي:

الحماية البيئية – مقاومة ممتازة للرطوبة والغبار ورشّ الملح والملوثات

الملاءمة للاستخدام تحت غطاء المحرك – يمكن استخدامه في حجرات المحرك والمواقع الخارجية

إمكانية تحقيق تصنيف IP – عند تركيبه بشكل صحيح مع طرفيات محكمة الإغلاق أو سدادات تجويفية محكمة

تتمحور ميزة القفل الأساسية حول التصميم النظيف للجسم (Clean Body) – وهو تصميم مميز يحافظ فيه غلاف الموصل على سطح أملس نظيف من الخارج دون مشابك قفل خارجية أو بروزات. ويوفّر تصميم الجسم النظيف ما يلي:

ملامح خارجية أملسة – لا تعلّق في الأسلاك أو أغلفة الحزم الكابلية أو أثناء التركيب

تقليل مساحة التغليف – لا توجد مقابض بارزة تتطلب تخصيص مساحة إضافية

مظهر جمالي – مظهر نظيف واحترافي

قفل مدمج – خصائص الاحتفاظ مُدمجة داخل هندسة الغلاف

نظام الموصل هو من النوع السلكي إلى اللوحة (Wire-to-Board)، ومصمم خصيصًا لتوصيل حزم الأسلاك برؤوس لوحات الدوائر المطبوعة. ويتم إنهاء الموصل على السلك والكابل.

ميزات التكوين – ٦ مواضع في صف واحد مع تجويف فارغ
يوفر الغلاف ٦ مواضع مرتبة في صف واحد – وهي ترتيب صف واحد يوفّر ما يلي:

سهولة الوصول إلى الطرفيات – جميع الطرفيات مرئية وقابلة للوصول من جانب واحد فقط

تبسيط عملية الفحص – تحقق بصري مباشر وسهل

منخفض الارتفاع – استغلال فعّال للمساحة في التطبيقات التي تفرض قيودًا على الارتفاع

موضع تجويف فارغ: ١ – يشير إلى أن أحد المواقع الستة مُخصَّص كتجويف فارغ (بدون طرفية مستخدمة). وهذا يعني أن الموصل يوفِّر فعليًّا ٥ دوائر نشطة، مع احتجاز موقع واحد لإغلاقه أو للاستخدام المستقبلي. ويجب ملء التجويف الفارغ بسدادة تجويف للحفاظ على سلامة الإغلاق.

الخصائص الكهربائية – نظام إشارات ١٢ فولت/منخفض القدرة

تم تصنيف هذا الموصل ليعمل عند جهد اسمي قدره ١٢ فولت، ما يجعله مصمَّمًا خصيصًا لـ:

أنظمة ١٢ فولت – السيارات الراكبة القياسية، والمركبات الخفيفة، وتطبيقات الإشارات في القطاع automotive

يضمن التصميم المخصص لجهد ١٢ فولت أداءً أمثلًا للدوائر التي تنقل الإشارات ومنخفضة القدرة، وليس لتوزيع الطاقة عالي التيار.

سمات الجسم – هيكل أسود مع رمز تشفير B

زاوية خروج الكابل هي ١٨٠° (مستقيمة)، مما يُسهِّل إدارة الكابلات بشكل مباشر. واللون الرئيسي للمنتج هو الأسود. ورمز الموصل والتشفير هو B، ما يدل على تكوين تشفير معيَّن لمنع التوصيل الخاطئ مع موصلات تحمل رموز تشفير مختلفة. ويضمن رمز التشفير B التوجيه الصحيح عند التوصيل.

خصائص التلامس – طرفيات دقيقة بقطر ٠٫٦٤ مم

يقبل الغلاف طرفيات نوع المقبس (الطرفيات الأنثوية) بحجم تلامس قدره ٠٫٦٤ مم. وعرض لوحة التوصيل المتقابلة هو بدقة ٠٫٦٤ مم (٠٫٠٢٥ بوصة) — وهي حجم طرفيات دقيق شائع الاستخدام في:

دوائر الإشارات — أجهزة الاستشعار، والمفاتيح، وإشارات التحكم

الطاقة ذات التيار المنخفض — إضاءة الصمامات الثنائية الباعثة للضوء (LED)، والمحركات الكهرومغناطيسية الصغيرة، وإضاءة الخلفية للشاشات

نقل البيانات — حافلة CAN، وحافلة LIN، وبعض بروتوكولات الاتصال الأخرى

وحدات التحكم — وحدة التحكم الإلكترونية (ECU)، ووحدة التحكم في الهيكل (BCM)، ووحدة التحكم في ناقل الحركة (TCU) وتوصيلاتها بالإدخال/الإخراج

ويُعَد نظام التلامس بقطر ٠٫٦٤ مم المعيار الصناعي لمجال تطبيقات الإشارات automobiles ذات التيار المنخفض، حيث يوفِّر كثافة عالية وأداءً موثوقًا.

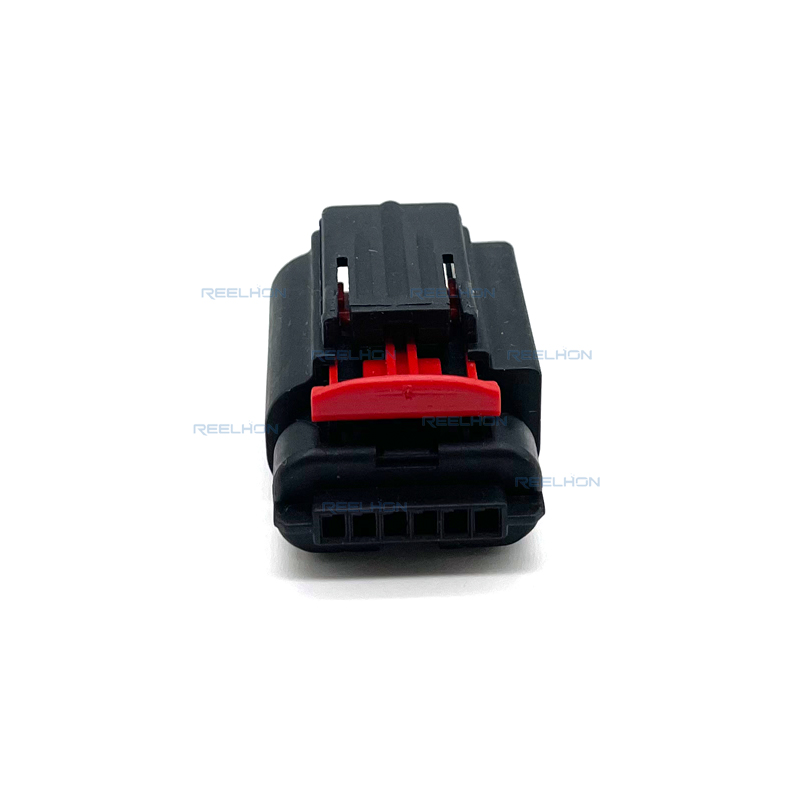

التجهيز الميكانيكي – مع تأكيد موضع الطرف (TPA)

يتم توفير محاذاة التوصيل باستخدام نوع محاذاة مفتاحي (رمز المفتاح B). وتستخدم الموصلات المفتاحية سمات بلاستيكية غير متناظرة لمنع التوصيل الخاطئ جسديًا.

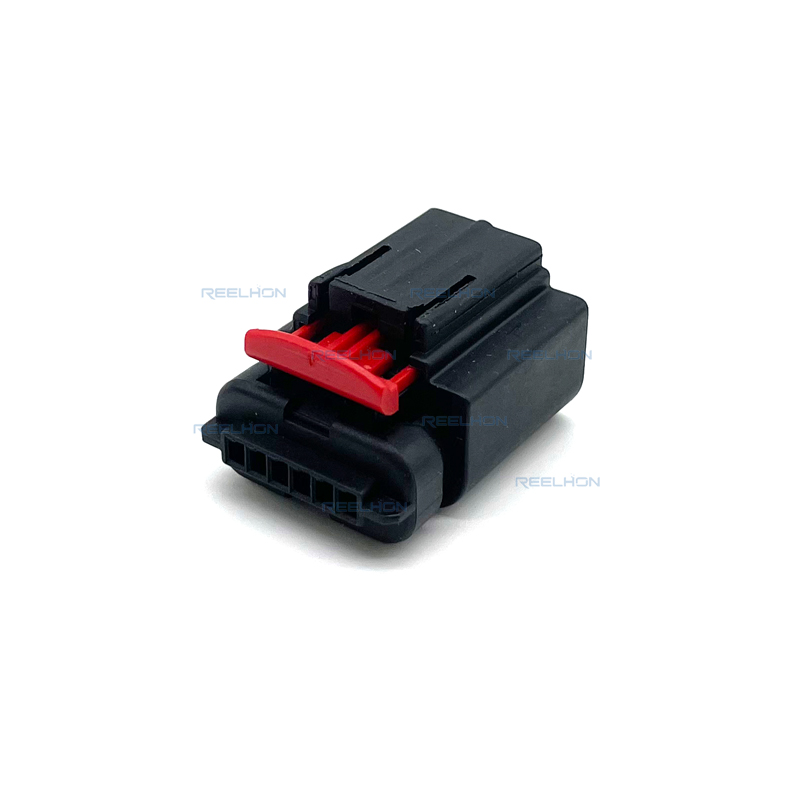

تم توفير تأكيد موضع الطرف (TPA) – نعم. وهذه ميزة بالغة الأهمية لهذا الموصل. ويعتبر تأكيد موضع الطرف جهاز قفل ثانوي يُثبِّت الطُرُف في الغلاف بشكل مستقل بعد الإدخال الأولي. ويوفّر تأكيد موضع الطرف ما يلي:

يمنع خروج الطرف للخلف – أي يوقف ارتخاء الأطراف الناجم عن الاهتزاز

تأكيد بصري – مؤشر واضح على أن جميع الأطراف قد تم تركيبها تمامًا

إبقاء احتياطي – يضيف تثبيتًا ثانويًّا يتجاوز التثبيت الأساسي عبر قفل الجسم النظيف

ذو أهمية حاسمة من حيث السلامة لسلامة الإشارة – يضمن انتقال الإشارة بشكلٍ موثوق

ملاحظة: بالنسبة للموصلات القابلة للإغلاق مع تأكيد موضع الطرف (TPA)، فقد يساعد تأكيد موضع الطرف أيضًا في ضغط أو تثبيت أغطية أسلاك التوصيل.

لا يتوفر تخفيف الإجهاد (بدون) – ويمكن استخدام وسائل خارجية لتخفيف الإجهاد مثل ربط الكابلات أو الغلاف الحراري عند الحاجة.

نوع تركيب الموصل هو تركيب كابل (معلق حر)، مصمم ليُدخل في رأس مركّب على اللوحة.

ميزات الغلاف – مادة عالية الأداء من البولي أميد 66 المقوى بألياف الزجاج بنسبة 35% (PA 66 GF35)

يُصنع الغلاف من مادة البولي أميد 66 المقوى بألياف الزجاج بنسبة 35% (PA 66 GF35). وتتميّز هذه المادة عاليّة التقوية بخصائص استثنائية:

فوائد التقوية بألياف الزجاج بنسبة 35%:

قوة ميكانيكية عالية جدًّا — فالتقوية بنسبة 35% من ألياف الزجاج توفر مقاومة شدٍّ وانحناء أعلى بكثير مقارنةً بمعدلات التقوية الأدنى

استقرار أبعادي ممتاز — تشوه وانكماش ضئيلان، وهو أمرٌ بالغ الأهمية للموصلات القابلة للإغلاق ذات الخطوة الدقيقة (2.54 مم)

مقاومة حرارية متفوّقة — تحافظ على خصائصها عند أقصى درجة حرارة تشغيل تبلغ 125°م

مقاومة عالية للتَّرخّي — تحافظ على احتفاظ الطرف والضغط الإغلاقي مع مرور الزمن

تصلّب عالٍ — يقاوم التشوه الناتج عن قوى إدخال الطرف وقوى التوصيل

مقاومة كيميائية جيدة — تتحمّل السوائل المستخدمة في المركبات

محتوى ألياف الزجاج بنسبة 35% هو أعلى مستوى تقوية في هذه العائلة من المنتجات، وقد تم اختياره للتطبيقات الصعبة التي تتطلب أقصى درجات الاستقرار الأبعادي والمتانة الميكانيكية، وهي خاصية بالغة الأهمية نظراً للمسافة المركزية الدقيقة البالغة 2.54 مم وتصميم الموصل القابل للإغلاق.

المسافة المركزية (المسافة بين التلامسات المتتالية) هي 2.54 مم (0.1 بوصة). وتُعَدُّ هذه المسافة الدقيقة سمةً جوهرية:

كثافة تلامس عالية — تستوعب 6 تلامسات ضمن طول مدمج يبلغ حوالي 15 مم (6 × 2.54 مم)

معيار صناعي — فالمسافة 2.54 مم (0.1 بوصة) هي مسافة شائعة لموصلات الإشارات، ومتوافقة مع رؤوس اللوحات الإلكترونية القياسية (PCB headers)

توفر مساحة — مثالية للتطبيقات التي تكون فيها المساحة المتاحة على اللوحة محدودة

مُحسَّنة للإشارات — فالمسافة مناسبة لدوائر إشارات ذات تيار منخفض، وليست مخصصة للطاقة العالية

الأبعاد — تصميم مدمج لموصل الإشارات

ارتفاع الموصل: 19.6 مم (0.772 بوصة)

طول المنتج: 31.4 مم (1.236 بوصة) — ويشمل ميزات المحاذاة والتقييد

عرض المنتج: ٢٥٫٤ مم (١ بوصة) – بالضبط بوصة واحدة، مما يسمح بتوفير صف واحد من ٦ تلامسات ذات مسافة ٢٫٥٤ مم بالإضافة إلى ميزات التثبيت المؤقت (TPA) والختم.

يتميز الموصل RH7065YB-1.2 بتصميمه المدمج الأمثل للإشارات. ويبلغ عرضه ٢٥٫٤ مم ما يعادل بالضبط بوصة واحدة، وهو متوافق مع تخطيطات اللوحات القياسية. أما طوله البالغ ٣١٫٤ مم فيكفي لاستيعاب ٦ مواضع بالإضافة إلى ميزات المحاذاة عند التوصيل. وارتفاعه البالغ ١٩٫٦ مم يجعله منخفض الارتفاع ومناسبًا للتثبيت في الأماكن المحدودة المساحة.

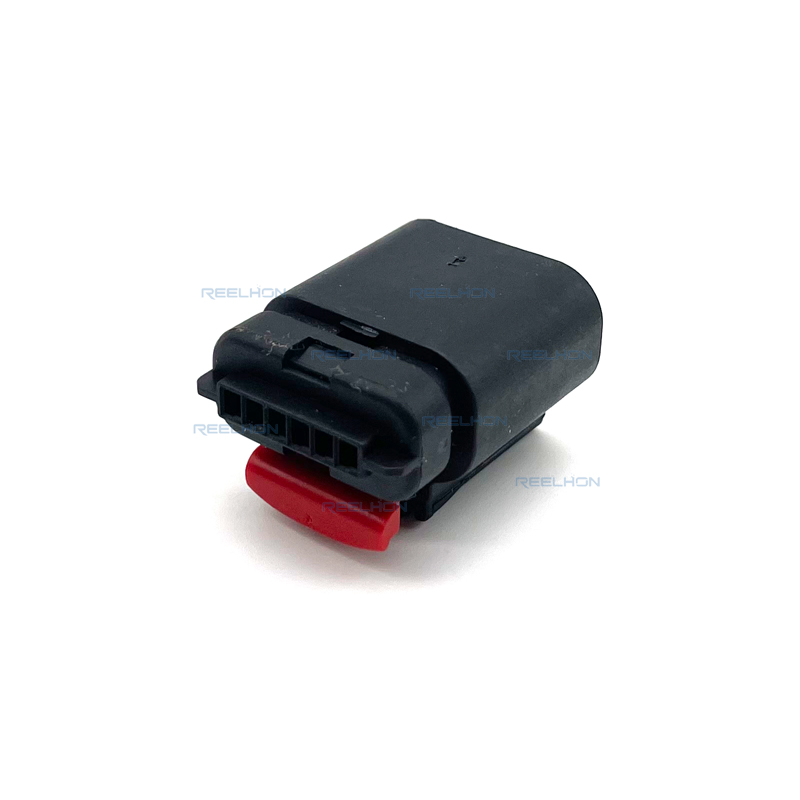

بناء قابل للختم

بصفته موصلًا قابلاً للختم بالكامل (قابل للختم: نعم)، يتضمن الموصل RH7065YB-1.2 عناصر تصميم محددة:

أختام الأسلاك – حول كل نقطة دخول سلك (ويتطلب حجم الطرف ٠٫٦٤ مم استخدام أسلاك رفيعة الحجم، وعادةً ما تكون مقاساتها من ١٨ إلى ٢٢ AWG).

سدادات التجاويف – للمواضع غير المستخدمة، بما في ذلك التجويف الفارغ المخصص.

ختم الواجهة – بين نصفي الموصل المتوصِّلين.

تكامل نظام التثبيت المؤقت (TPA) – قد يساعد نظام التثبيت المؤقت (TPA) في الاحتفاظ بالختم.

للحفاظ على سلامة الختم:

يجب ملء جميع المواقع الستة إما بأسلاك منتهية (مع الأختام المناسبة) أو سدادات تجويف.

الموقع الفارغ للتجويف (الموقع ١) غير مخصص للاستخدام النشط — ويجب أن يحتوي على سدادة تجويف.

ويجب أن يكون رأس التوصيل المقابل قابلاً أيضاً للإغلاق بإحكام، أو أن يُستخدم في بيئة جافة.

شروط الاستخدام — نطاق درجة الحرارة الموسع.

يمتد نطاق درجة حرارة التشغيل من -٤٠°م إلى ١٢٥°م (-٤٠°ف إلى ٢٥٧°ف)، مع أقصى درجة حرارة تشغيل مستمرة تبلغ ١٢٥°م (٢٥٧°ف). ويجعل هذا النطاق موصل الإشارات القابل للإغلاق مناسباً للاستخدام في:

comparments المحرك — المناطق ذات درجات الحرارة المعتدلة.

بيئات ناقل الحركة.

التطبيقات تحت الهيكل — المواقع المحمية.

داخل وخارج المركبات التجارية.

يحافظ هيكل البولي أميد ٦٦ المعزَّز بالزجاج بنسبة ٣٥٪ (PA 66 GF35) على استقراره البُعدي وسلامة إحكامه عبر هذا النطاق الكامل، بينما صُمِّم نظام التلامس بقطر ٠٫٦٤ مم لنقل الإشارات بشكلٍ موثوق حتى في أقصى درجات الحرارة.
