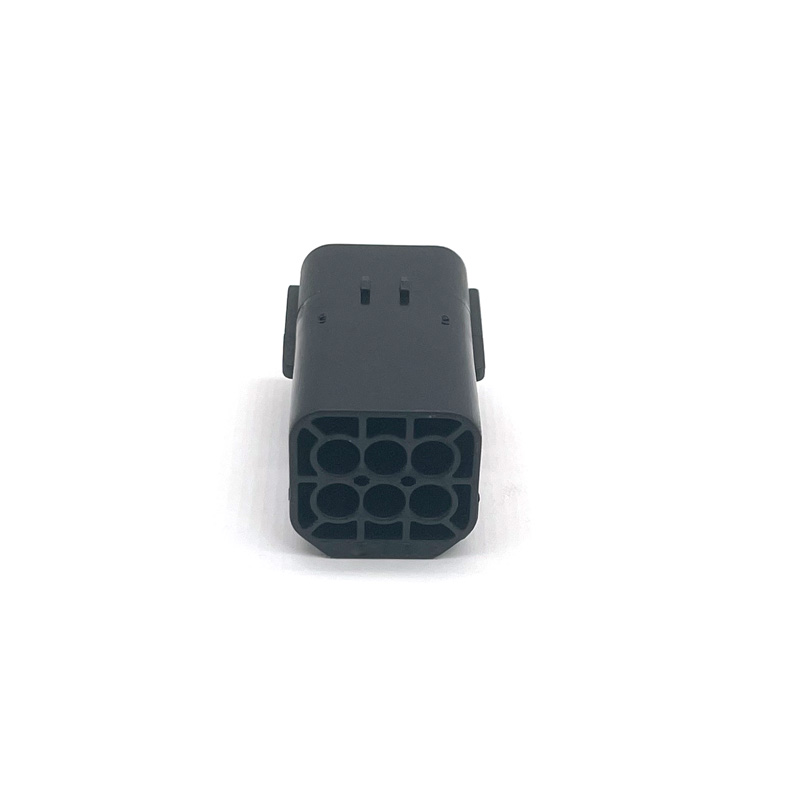

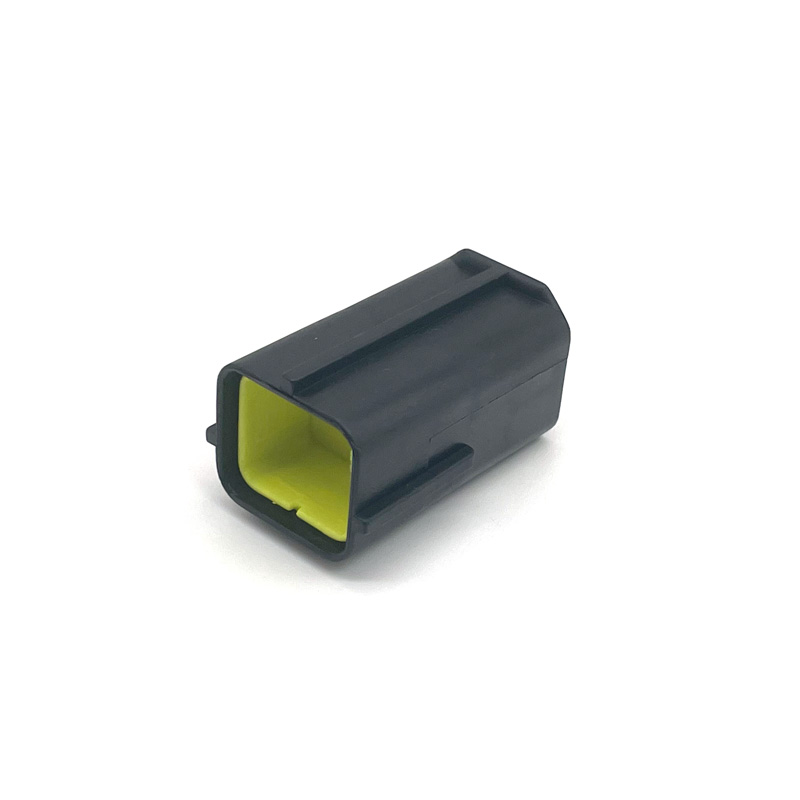

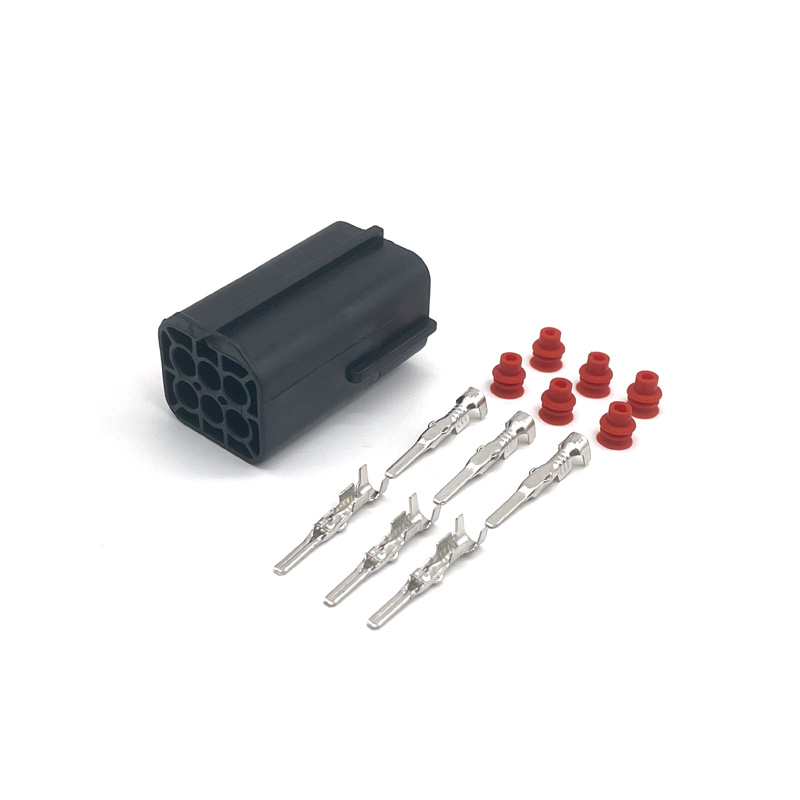

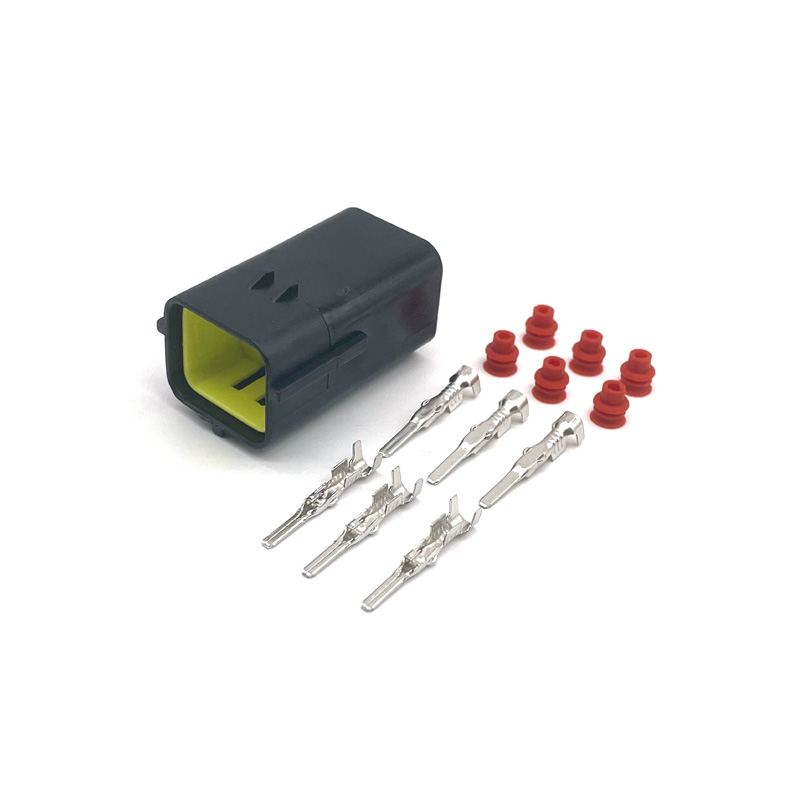

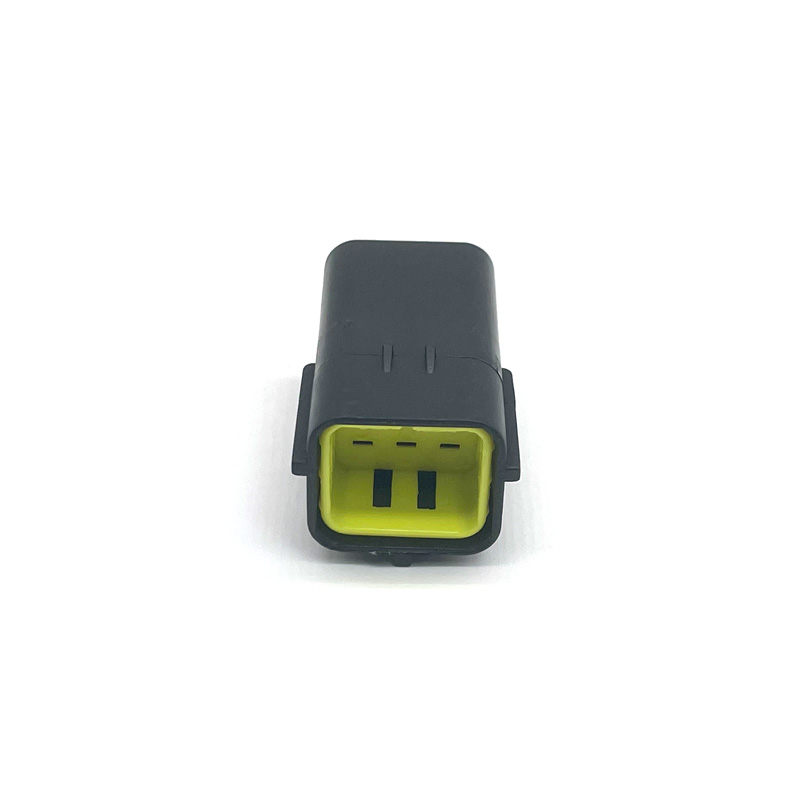

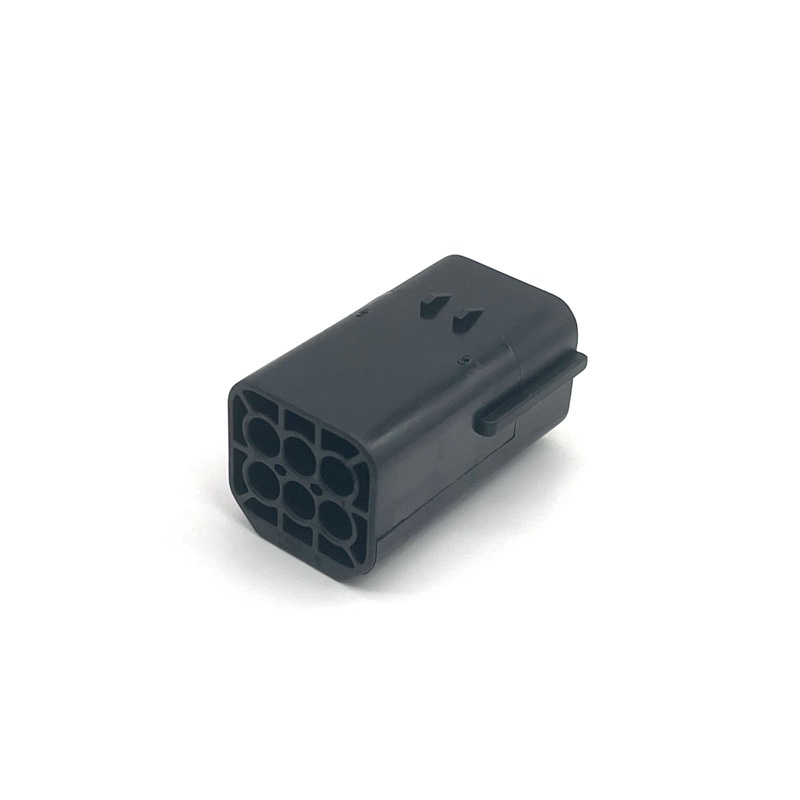

RH70616Y-1.8-11/174264-2 12 V, 6-posisie, motorhuis vir manlike terminale

Gedetailleerde Produkbeskrywing :

Hierdie produk is ’n 6-posisie-motorhuis wat spesifiek ontwerp is vir manlike terminale. Dit werk teen ’n nominale spanning van 12 volt. Die huis is seëlbaar en bied beskerming teen omgewingsbesoedeling soos vog en stof. Die bedryfstemperatuur wissel van -30 °C tot 105 °C (-22 °F tot 221 °F), wat dit geskik maak vir verskeie motor-toepassings.

Produkttipekenmerke :

Die koppelstuk het 'n reghoekige vorm. Die koppelstuk en behuisingtipe is 'n behuising vir manlike terminale. Die verseëlbare eienskap word bevestig as ja. Die primêre vergrendelingsmeganisme is beide in die behuising en op die terminaal geïntegreer. Die koppelstukstelsel is draad-na-draad. Daarbenewens word die koppelstuk en kontak aan 'n draad en kabel beëindig.

Elektrisiteit Kenmerke :

Die bedryfspanning is gewaardeer by 12 VDC. Die nominale spanningargitektuur vir voertuigtoepassings is 12 volt.

Liggaamseienskappe :

Die kabeluitgangshoek is vasgestel op 180 grade. Die primêre produkkleur is swart.

Kontakseienskappe :

Die kontaktpunttipe is 'n lappie. Die kontakgrootte is 1,8 mm. Die bypassende lappiewydte is ook 1,8 mm (0,071 duim). Die maksimum kontakstroomwaardering is 18,5 ampère.

Meganiese Aanhegging :

Bypassende uitlyning is ingesluit. Die tipe bypassende uitlyning is 'n polariserende rib. Daar is geen terminaalposisieversekering nie. Spanningsontlasting word nie verskaf nie. Die koppelstukmonteeringsmetode is kabelmontering, ook bekend as vryhangend.

Behuisingseienskappe :

Die behuisingmateriaal is PBT. Die middellynspasie is 4,8 mm (0,189 duim).

Afmetings :

Die verbindingsstukhoogte is 20,6 mm (0,81 duim). Die produk-lengte is 23,1 mm (0,91 duim). Die produk-breëdte is 35,5 mm (1,4 duim). Die afstand tussen rye is 5,6 mm (0,22 duim).

Gebruiksvoorwaardes :

Die bedryfstemperatuurreeks is -30 °C tot 105 °C (-22 °F tot 221 °F). Die maksimum bedryfstemperatuur is 105 °C (221 °F).

Toepassingsriglyne :

Hierdie behuising is ontwerp vir motorbedradingstelsels wat 'n betroubare, seëlbaar verbinding vir manlike terminale vereis. Die nominale spanning van 12 V maak dit toepaslik vir standaardvoertuig-elektriese stelsels. Die 180-gradus-kabel-uitgang laat reguit rigting in kabelbundelmontasies toe. Die polariseringsrib vir bypassende uitlyning voorkom verkeerde verbindings. Die PBT-materiaal verskaf meganiese sterkte en termiese stabiliteit oor die gespesifiseerde bedryfstemperatuurreeks.

Installasie Aandagtekeninge :

Maak seker dat die terminale korrek in die behuising ingedruk word

Die primêre vergrendelingsfunksie op die terminaal moet korrek aktiveer word

Geen spanningontlasting word ingesluit nie; oorweeg eksterne ondersteuning vir swaar kabele.

Bevestig die bypassende uitlyning met behulp van die polariseringsrib voor die finale verbinding.

Voldoen aan en standaarde :

Die produkparameters stem ooreen met algemene motorvoertuig-elektriese koppelstandaarde. Die 18,5 A-stroomwaardering ondersteun matige tot hoë drywingskragverspreidings-toepassings. Die temperatuurreeks van -30 °C tot 105 °C dek baie motorkap- en passasierskompartementomgewings.
